Re: La bête inconnue, démontage et restauration

Messagepar pelican » 11 04 2020 à 09:01

On n'en peut plus ... D9
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50473
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: La bête inconnue, démontage et restauration

Messagepar labielle 88-83 » 11 04 2020 à 10:14

Patience et longueur de temps……..çà va venir !
labielle 88-83

Messages: 122
Enregistré le: 21 07 2018 à 18:42

Re: La bête inconnue, démontage et restauration

Messagepar declic » 11 04 2020 à 10:17

Alors ? Alors ? Alors ?
(Pas facile de tourner la manivelle, décompresser ET filmer en même temps !)
Avatar de l’utilisateur
declic

Messages: 2202
Enregistré le: 11 02 2007 à 20:31
Localisation: Sainte Croix en Jarez

Re: La bête inconnue, démontage et restauration

Messagepar Petolat » 11 04 2020 à 10:17

Et bien non! H4
Après beaucoup de sueurs, impossible de démarrer la bête...il va falloir procéder par élimination :
Donc, la nuit tombée, vérification de la présence d'une étincelle, rien…
Ce matin démontage et essai à la perceuse, une belle étincelle, même en tournant lentement. Mais ce lentement est plus rapide que le "vite" à la manivelle sur la bête.

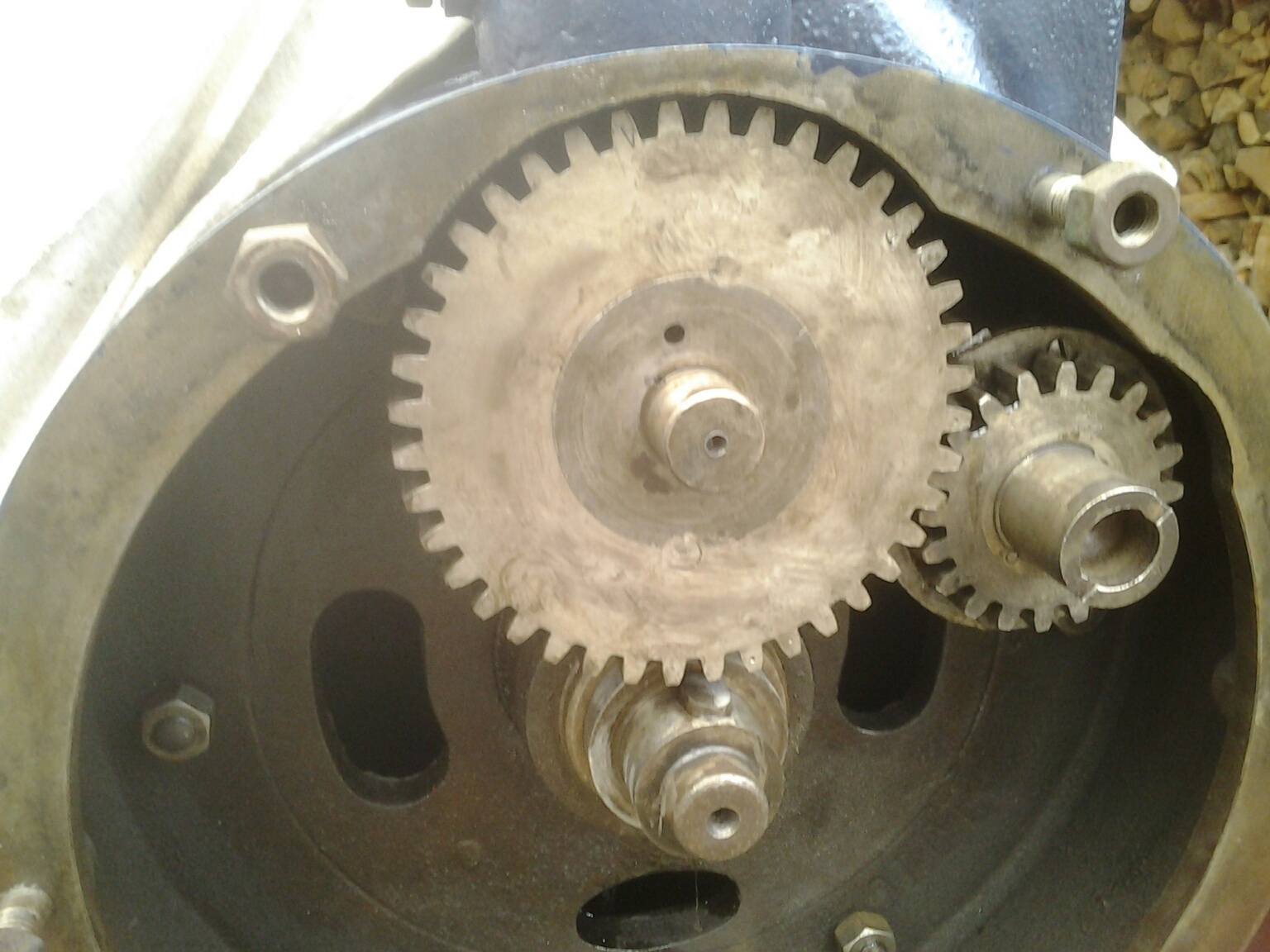

J'ai vérifié la vitesse de rotation de la magnéto, elle n'est pas entrainée par l'arbre à came mais par le régulateur, elle tourne à la même vitesse que le vilebrequin.( le petit pignon à droite)

Un re magnétisation des aimants de la magnéto est probablement nécessaire, mais en ce moment ça va être compliqué!

Donc, ce matin changement de stratégie

J'ai ressorti le petit schéma qu'avait fait JJB il y a fort longtemps
Petolat

Messages: 653
Enregistré le: 23 07 2014 à 15:46
Localisation: Sur un volcan

Re: La bête inconnue, démontage et restauration

Messagepar JJB » 11 04 2020 à 10:50

Ouah!! Donc tu as un allumage par tour, donc un allumage perdu à l'ADM/ECH, mais c'est pas un problème, pas mal de petit moteurs fonctionnaient comme ça, Ex: la Deuche (2CV).
Bon courage #B6 .
J-J
Pour la magnéto, comme pour tous générateur, la tension induite est proportionnelle à:
- La puissance du champs magnétique (Aimants ??),
- Le Nbr de spires du bobinage (si il y en a en court circuit le nbr de spires apparent diminue),
- La vitesse de variation du champs (Vitesse de rotation du moteur dans ce cas là. Si entraîné par l'arbre à cames = Vit./2)
Avatar de l’utilisateur
JJB

Messages: 2143
Enregistré le: 01 09 2014 à 23:18
Localisation: Fonsorbes, 31470 (Toulouse)

Re: La bête inconnue, démontage et restauration

Messagepar Petolat » 11 04 2020 à 17:40

Petit essai "à blanc", une belle étincelle, même en tournant doucement!

Pour Gérard : je sais, pas top le câblage….
Petolat

Messages: 653
Enregistré le: 23 07 2014 à 15:46
Localisation: Sur un volcan

Re: La bête inconnue, démontage et restauration

Messagepar pelican » 11 04 2020 à 17:43

fais quand même gaffe ...

Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50473
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: La bête inconnue, démontage et restauration

Messagepar Petolat » 11 04 2020 à 19:29

Nicolas Novel-Catin a écrit:Ah ben non...
C'était bien parti !
Ce week-end, la bête démarre !


Le WE est long, ouf!
Nouvelle tentative ce soir avec l'allumeur et la batterie.( et câblage amélioré)
J'ai callé au PMH, modifié le parcours de la ficelle ( je la tiens avec le pied) mais ça ne démarre pas, par contre j'arrive à faire 2 tours soupapes fermé, je m'améliore!

pour JJB, bougie sèche après l'essai, ne faut il pas redescendre un peu le gicleur?

J'ai le dos en compote….
Petolat

Messages: 653
Enregistré le: 23 07 2014 à 15:46
Localisation: Sur un volcan

Re: La bête inconnue, démontage et restauration

Messagepar JJB » 11 04 2020 à 20:35

Oui essaye de le descendre au maxi par rapport au niveau constant. Tu ferme complètement l'air au démarrage? Tu as essayé d'injecter un peu d'essence dans la pipe d'ADM?
On peut se téléphoner demain, matin ou AM...., quand tu veux.
Bon courage
J-J
Avatar de l’utilisateur
JJB

Messages: 2143
Enregistré le: 01 09 2014 à 23:18
Localisation: Fonsorbes, 31470 (Toulouse)

Re: La bête inconnue, démontage et restauration

Messagepar Petolat » 11 04 2020 à 21:43

Je tente un nouvel essai demain matin, je te tel en fin de matinée.
merci
Petolat

Messages: 653
Enregistré le: 23 07 2014 à 15:46
Localisation: Sur un volcan

Re: La bête inconnue, démontage et restauration

Messagepar Petolat » 13 04 2020 à 18:06

j'ai modifié les réglages, toujours rien, quelques "pom" et une pensée pour le schéma de Gérard….
Petolat

Messages: 653
Enregistré le: 23 07 2014 à 15:46
Localisation: Sur un volcan

Re: La bête inconnue, démontage et restauration

Messagepar declic » 13 04 2020 à 18:25

:H1 :H1 :H1
Si tu as des "pom", c'est plutôt bon signe, non ?
Ça prouve qu'il y a du mélange capable d'exploser et suffisamment d'énergie dans l'étincelle de la bougie pour enflammer le mélange.
L'autre point crucial, c'est le MOMENT de l'explosion. Je me souviens de galère pas possible sur des moteurs (modernes) à cause d'un décalage de l'avance à l’allumage.
Es-tu certain que l'étincelle se produit au bon moment ?
Bon courage ! On est tous (virtuellement !) avec toi #B6
Avatar de l’utilisateur
declic

Messages: 2202
Enregistré le: 11 02 2007 à 20:31
Localisation: Sainte Croix en Jarez

Re: La bête inconnue, démontage et restauration

Messagepar trenbirinik » 13 04 2020 à 21:30

Ouaih et puis des pom pom si t'as pas la girl :sortie
jean pierre
Image Image
Avatar de l’utilisateur
trenbirinik

Messages: 958
Enregistré le: 12 04 2009 à 17:52
Localisation: quimper Pen ar bed

Re: La bête inconnue, démontage et restauration

Messagepar labielle 88-83 » 14 04 2020 à 09:10

Bonjour et bon courage au manipulateur de la manivelle.
Beethoven avais réussi à faire pom,pom,pom,pom…..
Cependant on attend tous le final…..
labielle 88-83

Messages: 122
Enregistré le: 21 07 2018 à 18:42

Re: La bête inconnue, démontage et restauration

Messagepar pelican » 14 04 2020 à 09:15

Je préfère Pom pom Girl à Beethoven :rod_mdr2

Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50473
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon
