Messagepar 141TB407 » 17 03 2018 à 10:52

Bonjour,
Je vais créer un petit réseau fixe de 55m en 5" (127mm) d'écartement dans mon jardin.
Le matériel me permettra de réaliser des courbes de 3,50m de rayon minimum (loco 020 Decauville de 130kg )et wagons à empattement court ou à boggies.
Ce que je cherche à connaître, c'est la déclivité admissible.
Curieusement, je n'ai rien trouvé qui réponde à cette question
Merci pour votre aide
141TB407

Messages: 47
Enregistré le: 19 08 2017 à 09:56

Re: tracé voie 5"

Messagepar Zébu » 17 03 2018 à 11:34

Connaissant un peu le Pélipony de Pélican, je ne dépasserais pas les 3%. Ce dernier est nettement plus léger mais il patine à tout va.
Je laisse les spécialistes qui connaissent mieux.
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 12660
Enregistré le: 01 03 2008 à 17:34
Localisation: Gelbique quasi méridionale.

Re: tracé voie 5"

Messagepar 141TB407 » 17 03 2018 à 11:51

Merci Zébu. C'est déjà un élément de réponse.
141TB407

Messages: 47
Enregistré le: 19 08 2017 à 09:56

Re: tracé voie 5"

Messagepar Minicric Breton » 20 03 2018 à 11:15

Tout dépend de la charge que tu veux tirer aussi.

Ce que dit Zébu est déjà beaucoup pour du 5" (mais faisable), il faut ce donner 3% comme maximum. Je ne connais pas la rampe du réseau des Montils, mais je pense que c'est +- 2% et avec ma 030 Corpet en 5" et quelques personnes et wagons je n'ai pas eu de soucis.

:F5 :F5
Minicric Breton

Messages: 715
Enregistré le: 10 04 2015 à 21:01
Localisation: Vapeur les weeks-end, Eure la semaine !

Re: tracé voie 5"

Messagepar 141TB407 » 21 03 2018 à 08:19

Merci beaucoup "Minicric Breton" et "Zébu",
Je vais donc retenir les 2% (pour tenir compte des courbes relativement serrées).
La voie sera posée sur des panels de béton (5x20x50) emboitables et posés au affleurant le niveau du sol.
Je pense également faire des joints de dilatation tout les 7 ou 8 m.
Je ne crois pas qu' il soit nécessaire de réaliser du dévers en courbe ?
En tout cas, merci pour votre aide
141TB407

Messages: 47
Enregistré le: 19 08 2017 à 09:56

Re: tracé voie 5"

Messagepar pelican » 21 03 2018 à 08:34

il faut parfois sabler ... ou lester la loco C7



avec 130 kg, le lest doit être suffisant .. ;)
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 37990
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: tracé voie 5"

Messagepar Zébu » 21 03 2018 à 13:17

:H2
130 kg !
N'importe nawak !
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 12660
Enregistré le: 01 03 2008 à 17:34
Localisation: Gelbique quasi méridionale.

Re: tracé voie 5"

Messagepar pelican » 21 03 2018 à 14:37

141TB407 a écrit:Bonjour,
...
loco 020 Decauville de 130kg
...

c'est pas de toi que je cause, biesse ... :prrrt:

mais bon ... :rod_mdr2
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 37990
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: tracé voie 5"

Messagepar Minicric Breton » 21 03 2018 à 22:01

141TB407 a écrit:Merci beaucoup "Minicric Breton" et "Zébu",
Je vais donc retenir les 2% (pour tenir compte des courbes relativement serrées).
La voie sera posée sur des panels de béton (5x20x50) emboitables et posés au affleurant le niveau du sol.
Je pense également faire des joints de dilatation tout les 7 ou 8 m.
Je ne crois pas qu' il soit nécessaire de réaliser du dévers en courbe ?
En tout cas, merci pour votre aide


Non, pas besoin de dévers à cette échelle, ça pourrait poser des soucis plus qu'autres choses.

Montre-nous des photos de l'évolution quand tu commenceras ;)

:F5
Minicric Breton

Messages: 715
Enregistré le: 10 04 2015 à 21:01
Localisation: Vapeur les weeks-end, Eure la semaine !

Re: tracé voie 5"

Messagepar pelican » 22 03 2018 à 08:55

exactement !! bien de niveau, et vu la vitesse d'exploitation, pas de devers ;)
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 37990
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: tracé voie 5"

Messagepar 141TB407 » 22 03 2018 à 18:42

Montre-nous des photos de l'évolution quand tu commenceras

bien-sûr !
Merci à tous pour votre aide !
141TB407

Messages: 47
Enregistré le: 19 08 2017 à 09:56

Re: tracé voie 5"

Messagepar 141TB407 » 29 03 2018 à 19:24

Bonjour,
Extraordinaire !

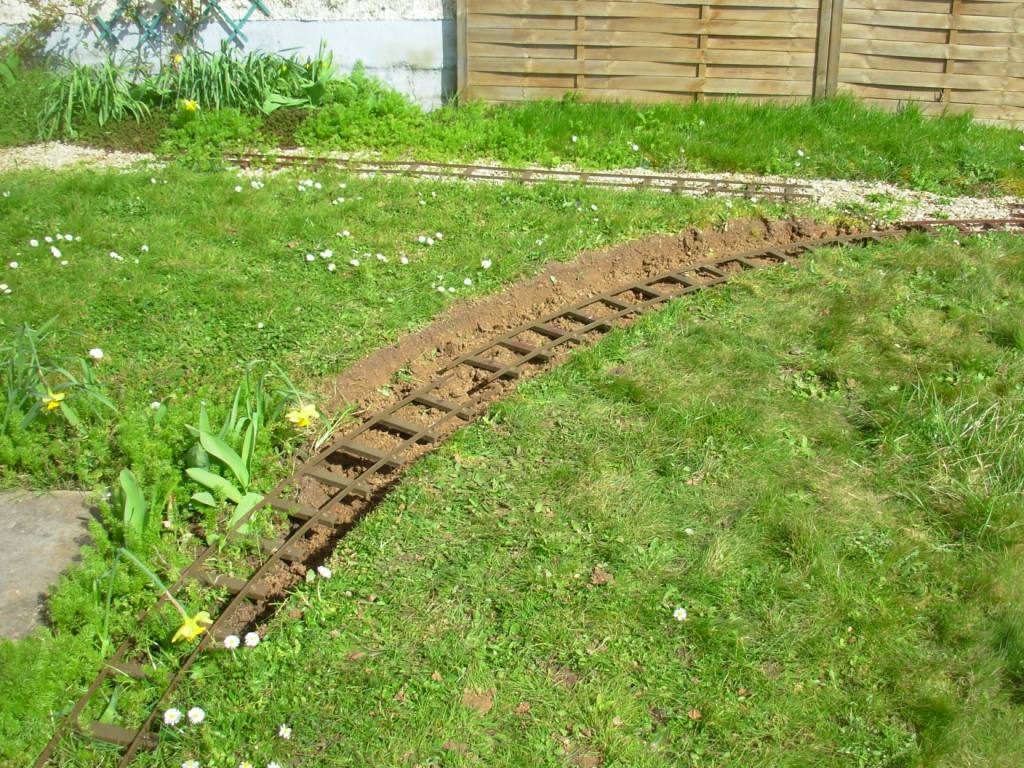

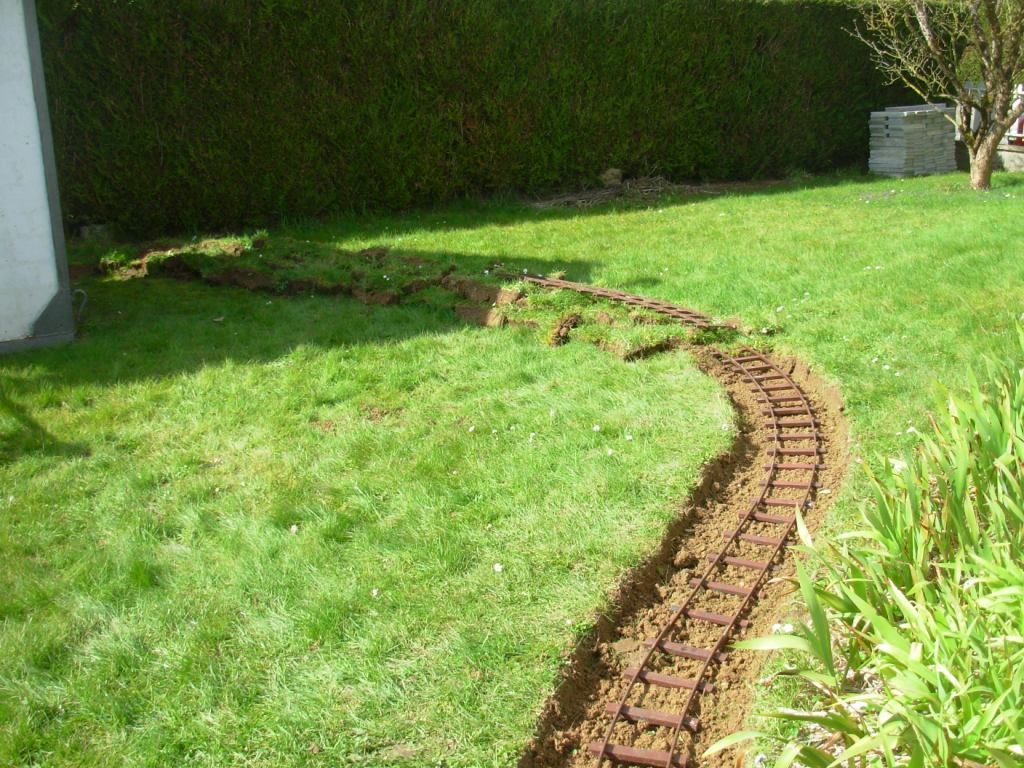

Aujourd'hui, il n'a pas eu de pluie ! J'en ai donc profité pour commencer le terrassement.
Le décaissement fait 40cm de large. La profondeur varie de 10 à 20 cm de façon à réduire les pentes. Un petit talus fera jusqu'à 15cm de hauteur pour la même raison.
Selon vos conseils, les déclivités ne dépasseront pas 2 à 3 cm par mètre.
au fond de la fouille, je pense mettre du gravier sur lequel reposera les panels de 5cm de haut dont j'ai parlé plus haut.
La voie passera également au milieu de certaines allées. Elles sont gravillonnées et stabilisées depuis longtemps. Je ne crois pas qu'il soit nécessaire de la fixer au sol. Qu'en pensez-vous ?



Merci pour vos commentaires
141TB407

Messages: 47
Enregistré le: 19 08 2017 à 09:56

Re: tracé voie 5"

Messagepar JPV » 29 03 2018 à 22:17

Bonsoir 141TB407,
Vous aviez "éclairé ma lanterne" il y a quelques mois (!) et à mon tour, je vous propose la technique que j'ai utilisée pour poser de la voie en 5":

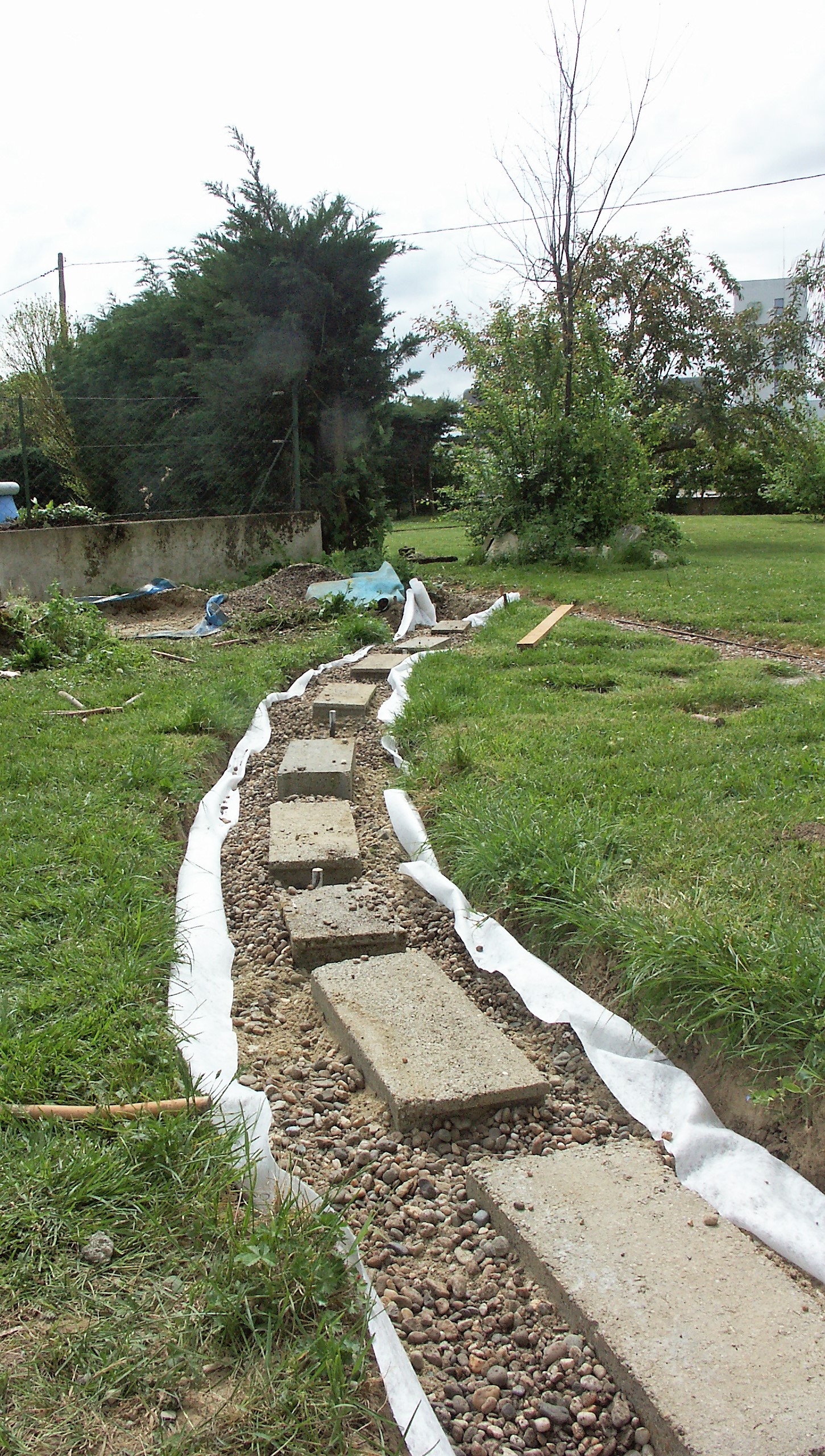

Au fond de la tranchée: geotextile , ensuite du sable sur lequel on cale des parpaings de 10 sur le champ, puis du sable à béton autour des agglos pour les bloquer lorsque la mise de niveau a été faite. La stabilité dans le temps est bonne.
Fichiers joints
JPV

Messages: 67
Enregistré le: 18 10 2017 à 14:40

Re: tracé voie 5"

Messagepar 141TB407 » 30 03 2018 à 07:02

Bonjour et merci beaucoup JPV,
Voilà une aide qui me rassure bien et qui m'évitera certaines erreurs.
Ce matin il pleut :C6 Je vais donc aller chercher le géotextile :^)
141TB407

Messages: 47
Enregistré le: 19 08 2017 à 09:56

Re: tracé voie 5"

Messagepar pelican » 30 03 2018 à 07:39

Belle avancée des travaux :ok

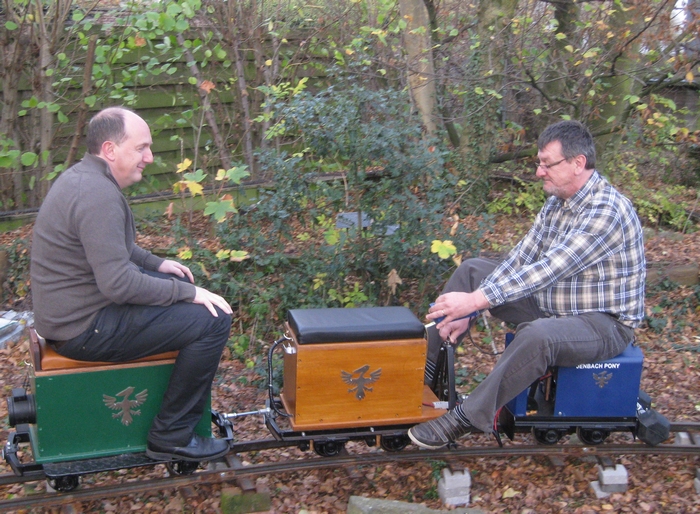

Pour ma part, pose sur du gravier ou de la pelouse, et ça roule après une mise à niveau de la voie avec des cales en petits pavés béton
