Craquetot (ex Craqueville)

Messagepar Sixtifs » 07 08 2010 à 08:07

Mon matériel s'ennuie Image
Pas de réseau pour le faire rouler

Alors c'est décidé, je vais faire un petit réseau HOe.
C'est compact et autonome, pour être facilement stockable et transportable.
Je me suis inspiré de Craquington quay.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4148
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Craqueville

Messagepar pelican » 07 08 2010 à 08:56

:ipb-251
dire que moi, Sedan 2011, j'y pense sans me raser !! C7
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 35815
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Craqueville

Messagepar Sixtifs » 07 08 2010 à 20:45

Une vue simplifiée pseudo 3D pour montrer le projet
en état présentation (supposé posé sur une table)
et en état rangement - transport


L'éclairage sera supporté par deux poteaux, probablement en tube de fibre de carbonne (accessoires pour cerf-volants)
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4148
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Craqueville

Messagepar CF7C » 07 08 2010 à 20:47

Original ! #B6
Pol, IIm sinon rien
The Flying Wheel cutter maker
Avatar de l’utilisateur
CF7C

Messages: 743
Enregistré le: 06 04 2010 à 18:50
Localisation: Wodecq, Belgique

Re: Craqueville

Messagepar YVES » 08 08 2010 à 23:26

Un petit rappel - CRAKINGTON QUAY de Ron Parkes.
C'est un réseau que j'aime beaucoup, traité avec beaucoup de goût par son créateur.
J'attend avec impatience ce que "Sixtif aux doigts de fée" va réaliser ! Le suspens est grand...
E2 E2 E2
YVES

Messages: 13774
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: Craqueville

Messagepar Sixtifs » 26 12 2010 à 23:17

La construction avance bien.
La menuiserie (à 75 % plastique) est faite
La voie est pré-posée
L'éclairage (à rubans de LEDs) est pré-posé

Pas de photo d'ensemble pour l'instant, mais des éléments du paysage :

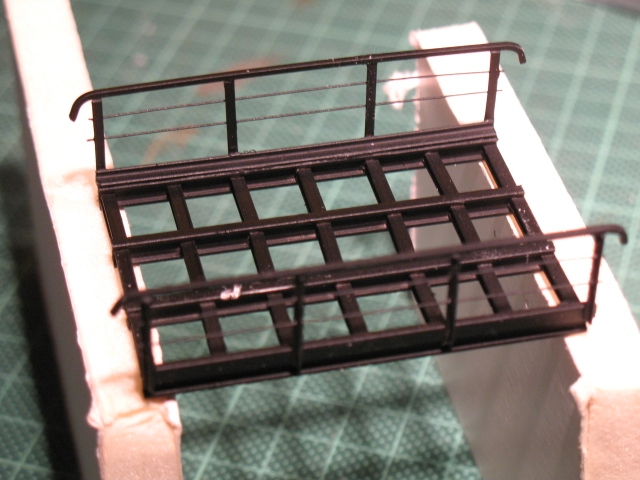

pont en profilés PVC



je triche en faisant des voussoirs plats en briques, mais on ne les verra pas

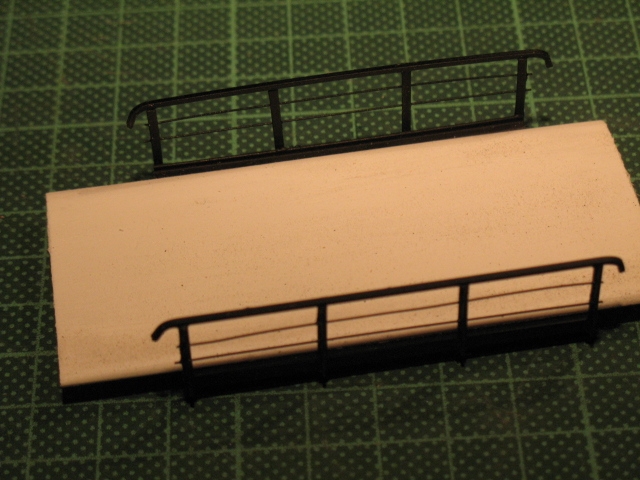

et avec la chaussée pas encore peinte

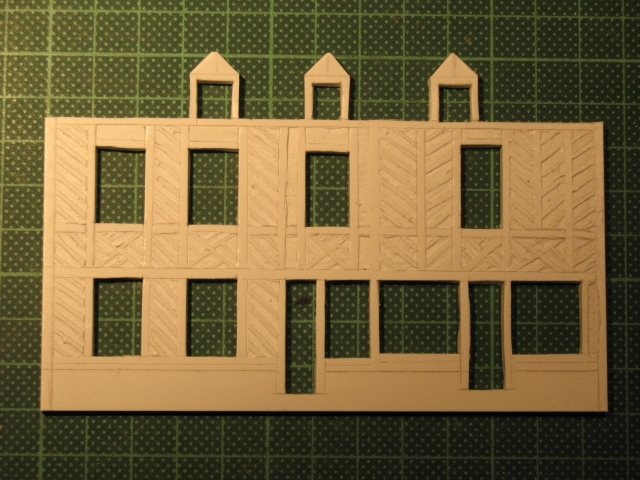

Maison et commerce

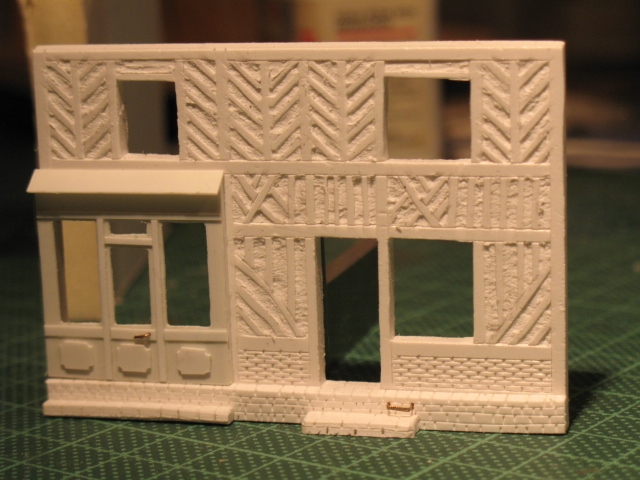

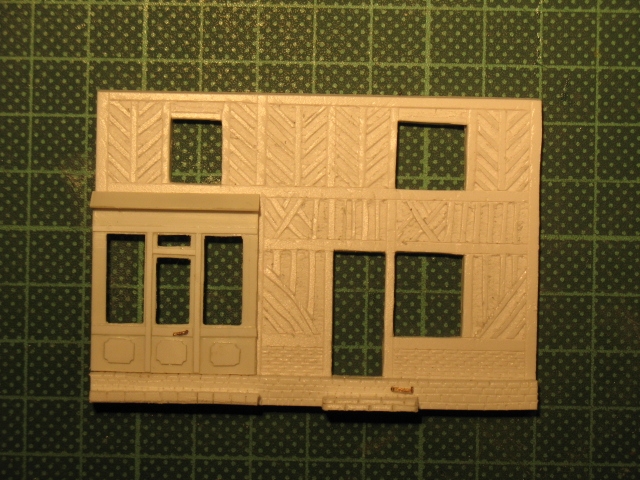

Autre maison et autre commerce (ce sera le troquet-coiffeur)
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4148
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Craqueville

Messagepar pelican » 26 12 2010 à 23:24

:ok
tu devrais laisser un ptit bout en rose .. :mrgreen:
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 35815
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Craqueville

Messagepar malletslm » 26 12 2010 à 23:44

C'est toujours aussi beau (et fin !!! ) les décors de Sixtifs... :rod_coeur

Quelle est la technique employées, pour ces deux façades ? :^)
malletslm
archiviste du forum

Messages: 7204
Enregistré le: 10 04 2007 à 22:37

Re: Craqueville

Messagepar Sixtifs » 26 12 2010 à 23:46

Je fais mes façades en plaque de forex (une mousse dense de PVC) de 3 mm.
Je grave au scalpel ou avec de petites gouges.
La devanture de boutique est en carte plastique (polystyrène) rapportée.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4148
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Craqueville

Messagepar Biased turkey » 27 12 2010 à 04:27

Craqueville ! il est ou le crack ?

Bon début Sixtifs.
A 1e vue je pensais que les façades étaient faites de plâtre coulé dans des moules. J'avoue ne pas être familier avec le forex , ce matérieau étant inusité sur les réseaux USA/Canada.

Jacques
Je ne bois jamais ... de vin ni de Rochefort
( comte Dracula )
Avatar de l’utilisateur
Biased turkey

Messages: 497
Enregistré le: 24 04 2009 à 05:45
Localisation: Montreal, Canada Eh

Re: Craqueville

Messagepar Sixtifs » 27 12 2010 à 08:35

1) Où est le crack ?
Il n'y a pas de crack, mais c'est une interprétation du nom qui chagrinne mon épouse.
Pour l'instant c'est le nom du réseau, mais ça peut changer.

2) Le FOREX est une marque commerciale désignant des plaques de PVC expansé obtenues par extrusion et dont les deux faces sont lisses et un peu plus dures que le centre. J'ai d'abord entendu parler de cette matière par des articles dans RMF. J'ai longtemps cherché où en acheter sans succès. Puis un jour j'ai trouvé un gisement gratuit dans les rebuts d'un imprimeur de panneaux publicitaires pour lieux de ventes (PLV). C'est l'utilisation principale du matériau.

Utilisations en modélisme
Ce matériau se grave facilement au scalpel, voire avec un clou, une pointe à tracer, une pointe de tournevis ...
Comme c'est une mousse, c'est facile d'y estamper des empreintes en creux et ensuite le creux reste marqué.
Cela s'assemble avec de la colle à PVC (pour les tuyaux d'eaux usées ou les tubes pour installations électriques).
Les assemblages PVC+polystyrène se font avec la même colle.
Je m'en sers pour les murs des maisons, les murets de pierre.
Avant peinture, il est préférable de dégraisser (lessive Saint Marc ou lessive de soude) ou de poncer avec un papier de verre fin). J'utilise des peintures variées : accryliques, Humbrol, bombe ...

On peut faire des choses équivalentes à ce qu'on fait avec du carton plume ou du Dépron.
On peut aussi le thermoformer (se ramollit à partir de 80°C).
A chacun de choisir son matériau préféré, ce qui compte c'est le résultat.

C'est assez solide pour faire des boites de rangement, tout en étant relativement léger (densité de l'ordre de 0,5 à 0,7).
J'ai aussi fait une grande partie de la structure du réseau, je vous la présenterai bientôt.

Où et comment en trouver ?
On trouve ce matériau sous diverses marques commerciales
Forex, Komacel, Lyxcel, Sintra, Intecel, Intefoam, "PVC Foam Board"

J'ai découvert que certains revendeurs de modélisme le commercialisent :

Quelques endroits où un particulier peut en acheter
Revendeur électronique
http://www.electronique-diffusion.fr/product_info.php?cPath=495_512_1120&products_id=25009
Revendeurs modélisme
http://www.alp2m.free.fr/index.php?nofrm=1&idp=97 ALP2M
http://www.zebulon-vpc.com/rubrique.php?id_rubrique=15 Zébulon modélisme

Revendeur au Canada
http://www.solarbotics.com/products/sin2mm-w/

Liens commerciaux professionnels
http://www.polyplast.ch/matieres/PLPVCforex.htm (dimensions, couleurs et propriétés physiques)
http://www.cadillac-plastic.fr/pages/Forex-Komacel-C16F_COM.asp (transformations applicables)
http://www.impression-eco.com/panneau-publicitaire-pvc.php
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4148
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Craqueville

Messagepar malletslm » 27 12 2010 à 09:17

Merci pour ce "tuto" très complet !

Je connais donc bien ce produit, sous sa marque commerciale "Komacel", mais... de par son aspect lisse, je ne soupçonnais absolument pas qu'il puisse être gravé ! :oups2:
malletslm
archiviste du forum

Messages: 7204
Enregistré le: 10 04 2007 à 22:37

Re: Craqueville

Messagepar Gérard Huck » 27 12 2010 à 10:30

Bon, ben on a eu des nouvelles de l'atelier de Sixtifs par la bande (de Forex :rod_mdr2 :rod_mdr2 :rod_mdr2 ).
Nous voilà rassurés!!!
>Trève de plaisanterie, ce matériau, que je n'ai jamais utilisé, à l'air fort (ex) intéressant! #B6 #B6 #B6
Avatar de l’utilisateur
Gérard Huck

Messages: 810
Enregistré le: 26 05 2008 à 17:32
Localisation: Entre Velay et Luberon

Re: Craqueville

Messagepar SteamyStef » 27 12 2010 à 13:32

Beau projet...
J'aime bien le plan de voie!

Pour le fameux 'forex', pour les Belges, on en trouve en plaque de diverses épaisseurs chez schleipers.
Je l'ai utilisé pour refaire les toitures de mes baladeuses RPI. Super facile à utiliser.

Stef
Steamy Stef
CAV 1276
Un peu de modélisme, tard le soir
Avatar de l’utilisateur
SteamyStef

Messages: 4133
Enregistré le: 27 04 2006 à 23:51
Localisation: Erpent, Belgique

Re: Craqueville

Messagepar La Mouette » 27 12 2010 à 13:40

Tu as une maitrise de la gravure du forex tout à fait extraordinaire Sylvain. Chapeau ! :maitre: E2 #B6
La Mouette
