Exclusivité PME Montage Draisine et lorry MJM [Hom]

Messagepar Beyer-Garrat » 28 03 2014 à 10:37

Marcel m'a demandé d'être le bêta testeur de son premier modèle la draisine Billard SE en version "Anjou" réf DRZ01.

J'ai accepté sans réserve, le prototype monté par Marcel dans nos pages m'ayant "tapé dans l’œil" :H1
PME ayant été un peu le fil conducteur de ce projet merci à Marcel d'avoir bien voulu nous confier le premier montage #B6

Le site MJ Modélisme et les projets de Jolly modélisme ,La notice "up to date" téléchargeable
Notice de la Draisine Anjou en ligne
Fil d'annonces dédié PME http://www.passion-metrique.net/forums/viewtopic.php?f=3&t=8339

Ce montage prendra la forme d'un photo montage plus poussé que les autres pour permettre un montage pas a pas pour ceux qui sont intéressés .

Si vous avez des questions sur ce montage n'hésitez pas ! :maitre:


(Si soucis de téléchargement clic droit sur l'adresse de la notice dans le site faire enregistrer la cible du lien sous........)
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 28 03 2014 à 10:59

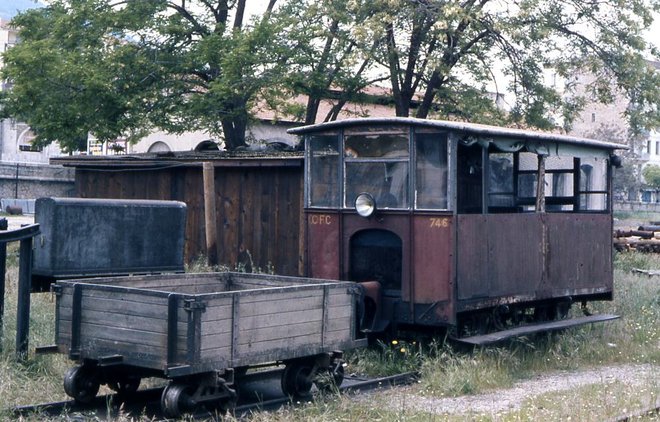

Cette petite draisine Billard a moteur Ballot essence type 4-4-15 de 1929 est ici présenté en version Anjou

Très belles photos du modèle restauré par le Petit Anjou
http://ferroviaire.auzeau.org/index.php?/category/357

Présente sur de nombreux réseaux dont SE (12 exemplaires) , CFD Corse (6 exemplaires) et PO en voie normale elles permettaient aux equipes de cantonnier des interventions "longues distances"



Doté bien souvent de lorrys (l'un est prévu par Marcel) elles permettent de sympathiques compositions en Hom #B6





Version du lorry reproduit par JModélisme

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Gabryel » 28 03 2014 à 12:55

Chouette de pouvoir cela en direct d'autant qu'elle pourrait m'intéresser.
Gabryel

Messages: 130
Enregistré le: 27 02 2011 à 22:57

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar 130T » 28 03 2014 à 12:57

Tout à fait , ça manque un peu de draisine sur PME ...

130T
130T

Messages: 1359
Enregistré le: 08 10 2006 à 00:59
Localisation: Le Crotoy

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar pelican » 28 03 2014 à 13:56

Beyer-Garrat a écrit:Si ça avait été le cas le fil serait verrouillé ! :H2

J'ai modifié pour notre ami petite précision c'est une draisine ferroviaire pas un vélo :rod_mdr2


un vélo rail ??? C7
chouette idée !! :ipb-251 je suis aussi TRES intéressé par cette petite draisine :rod_coeur
il y a moyen de faire une version CFBS ??? :D3

Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 39554
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Victor le chat » 28 03 2014 à 13:57

Je vais suivre, on sait jamais, ça pourrait bien lui aller le chamois et crème qui sait ? :ipb-251
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 28 03 2014 à 16:16

Pour être tout a fait exact nous avions abordés a plusieurs reprise le montage de draisines sur PME dont la Mougel en Juin 2013 ICI





Le kit JM permettra un montage avec et sans parois de protection #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 28 03 2014 à 16:24

Quel outillage pour monter un ce kit :

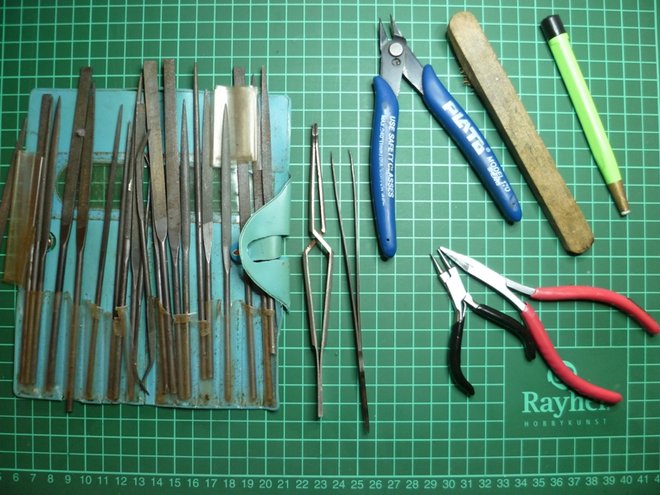

En fait très peu d'outillage est nécessaire le standard ,limes de Genève, pinces plate ,ronde et coupante, précelles ,martyr et stylo fibre :



Celui de brasure fer,soudure,flux,eau a souder pinceau et pique applicatif:

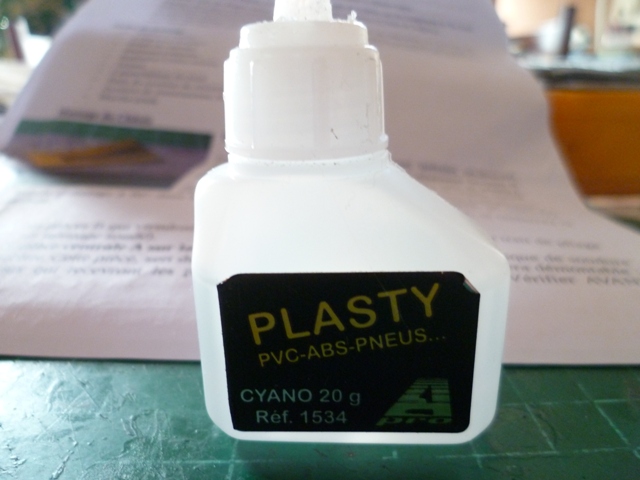

Pour les rétifs a la brasure la cyano Plasty :



et deux outils que je vous conseille vivement :



Une plieuse (quasiment impératif a mon sens ) et une mini fraiseuse à pile doté d'une fraise de dentiste. #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar 05mogul05 » 28 03 2014 à 22:49

fraiseuse à main ? fraise de dentiste ? ké-zaco ? :F9
u trinighellu
Avatar de l’utilisateur
05mogul05

Messages: 1328
Enregistré le: 12 11 2011 à 23:04
Localisation: gard-ardèche

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Kazh du » 28 03 2014 à 23:06

Fraiseuse à main
c'est le truc qui fait ouiizzzze qu'utilise le dentiste pour attaquer les caries...mais pour ce qui nous intéresse il n'y a pas le tuyau au bout #B5
Les fraises de dentiste sont de toute petites fraises avec différentes têtes, arrondies, en pointe, carrées....suivant l'usinage que l'on veut faire.
J'en récupère chez l'orthodontiste de ma fille :mrgreen:
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7783
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 29 03 2014 à 07:20

Exact Pierre, beaucoup efficace,car en tungstène, que nos fraises et meules de modéliste qui s'usent a grande vitesse et sont très encombrantes :maitre:

Tableau de codification si vous en récupérez :




Comme on peu le voir sur cet agrandissement ce sont des outils de haute précision #B1

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 29 03 2014 à 07:50

Revenons a notre kit.

Celui que Marcel m'a expédié est une pré-série, répétition "en costume" du kit définitif , boitage ,notice ,présentation ,composants tout y est a l'identique
seuls quelques éléments divergent présence dans le kit définitif d’accessoires ,panneaux de fermeture et outils ,pelle fourche et faux La gravure de série étant confié à un professionnel.

Le kit est livré sous pochettes thermo collées séparant bien les divers éléments j'ai apprécier le double thermo-collage permettant d’ôter un sachet sans voir son contenu ou celui de
ses voisins se répandre #B6

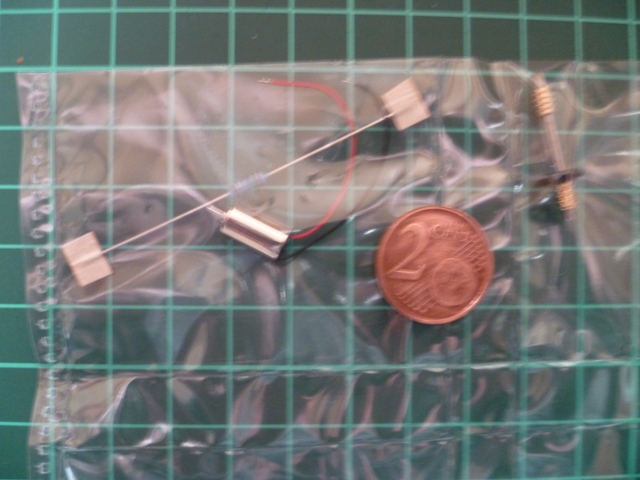

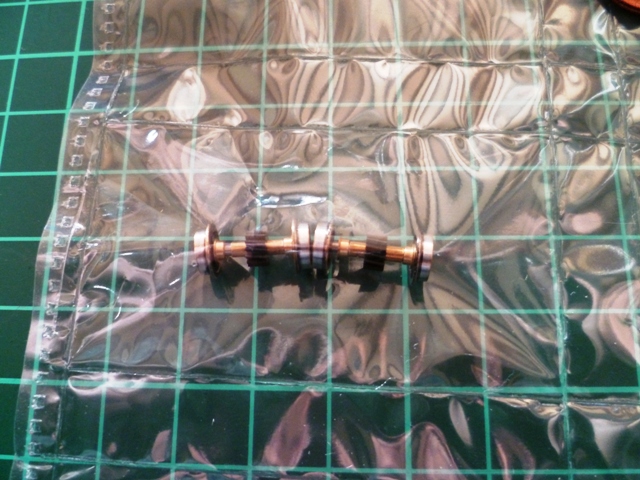

L'arbre de transmission est livré pré monté ainsi que les essieux et lame de prise contact.L'entrainement se fait par friction de l'arbre moteur sur un anneau caoutchouc système
utilisé par Nigel Lawton avec succès sur ses petits locotracteurs en 009 (Hoe)

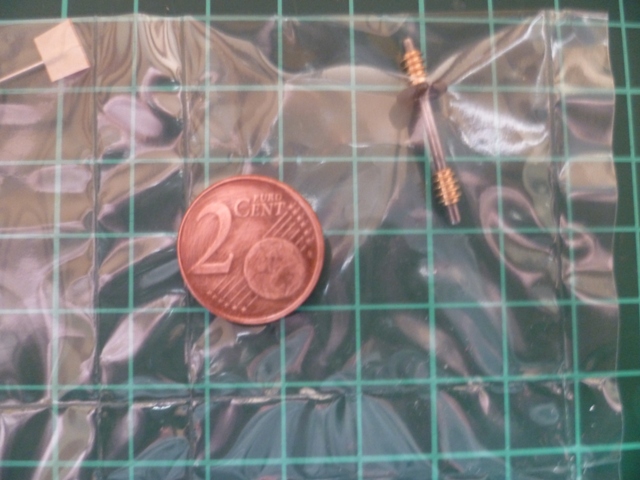

La pièce de 2 centimes que nous retrouverons tout au long du montage donne l'échelle de la motorisation:B3



Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Zébu » 29 03 2014 à 09:12

Et la suite !
Hein ?
Au boulot !
Viiiiiiiiiite !
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 13278
Enregistré le: 01 03 2008 à 18:34
Localisation: Gelbique quasi méridionale.

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 29 03 2014 à 10:51

Pourquoi ? t'es pressé ? C7
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Douglas » 29 03 2014 à 10:59

Il a un Billard à terminer! :rod_mdr2
Douglas arboriste miniature
Avatar de l’utilisateur
Douglas
Bidouilleur invétéré

Messages: 4745
Enregistré le: 25 04 2006 à 11:08
Localisation: Présipauté de Groland
