Excavateur à godets

Messagepar petit103 » 18 01 2013 à 15:38

]Bonjour,très rare sur le marché et cher ! je me suis lancé dans cette construction,vieux souvenir de la briqueterie de Chaudon en E et L disparu depuis.Y a pu qu'a monter et essayer !! d'autres images à venir.....
Fichiers joints
petit103

Messages: 36
Enregistré le: 22 12 2011 à 06:05

Re: Excavateur à godets

Messagepar Sixtifs » 19 01 2013 à 08:48

Ah, un excavateur, le genre de machine qui fait réver, et fonctionnel en plus #B6

Peux-tu, stp, nous en dire plus sur la contruction, la source des plans ...

Et comment les godets se renversent (ça m'intrigue) ?

A+
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4664
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Excavateur à godets

Messagepar petit103 » 19 01 2013 à 20:08

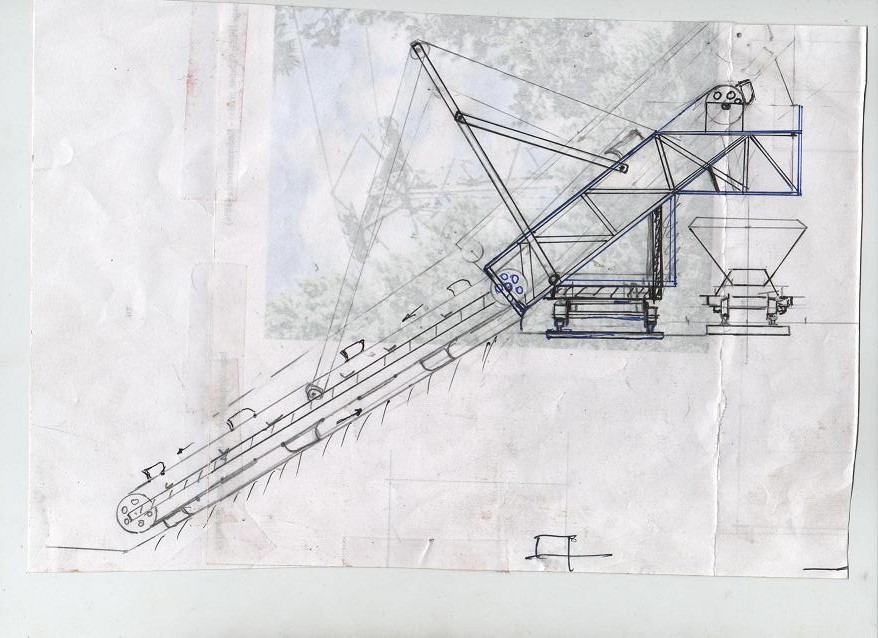

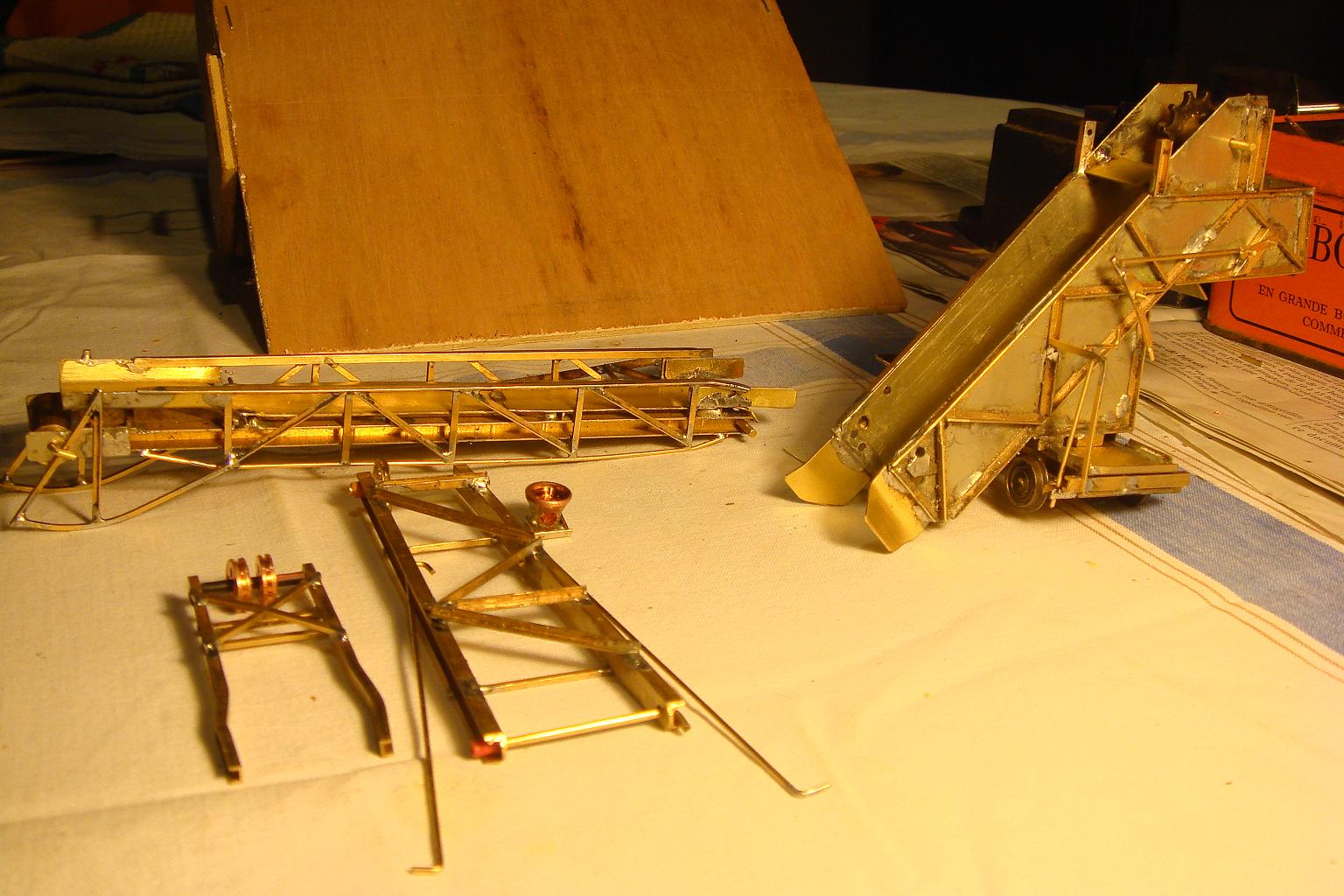

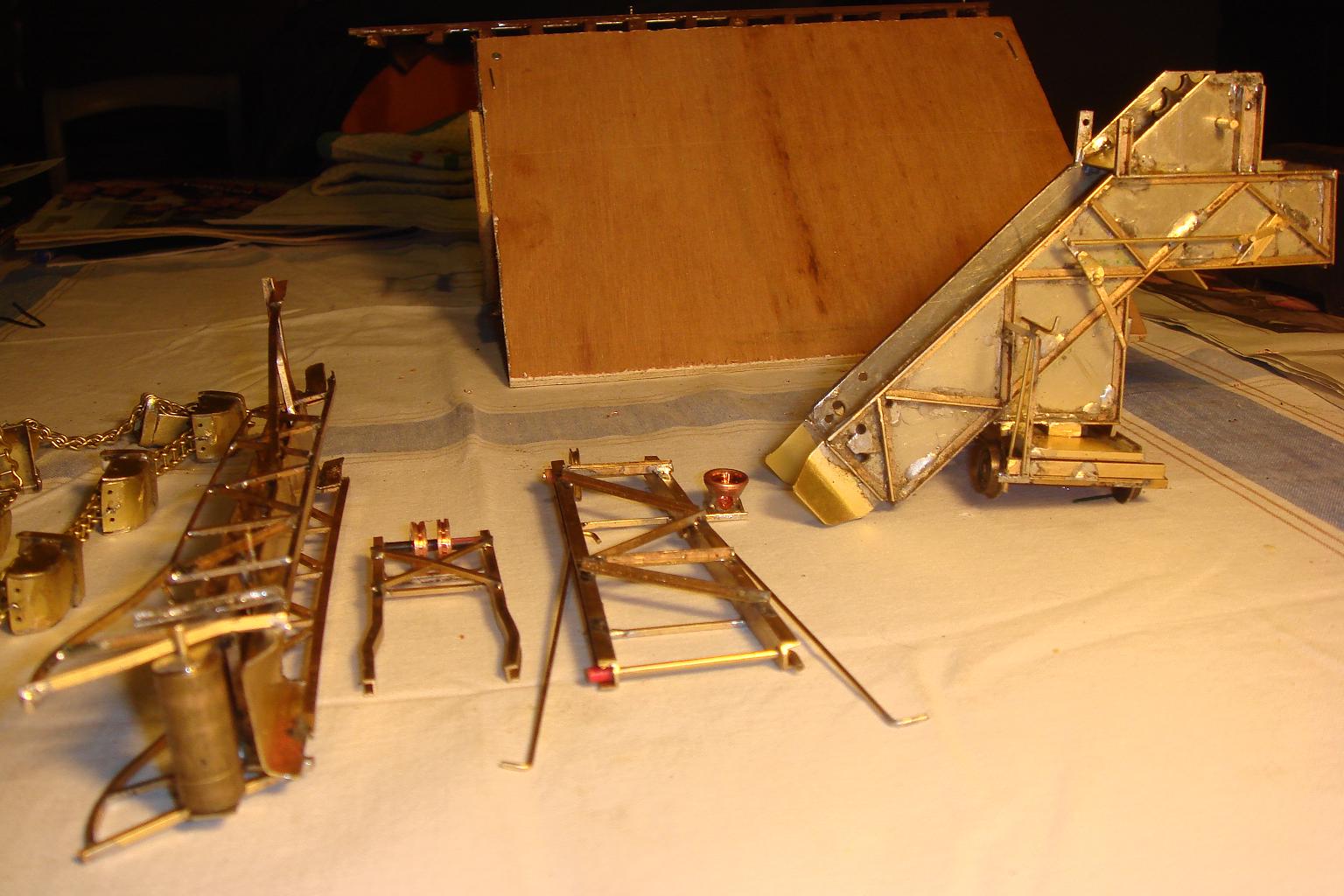

Bonsoir Sixtifs ,content de voir qu'il y a un amateur de 1/43e !!! voici un croquis du bâtis et après c'est de tête...et photos,beaucoup d'ajustage !! A +
Fichiers joints
convoyeur et excavateur 014.JPG
1er montage sans le tablier
convoyeur et excavateur 014.JPG (37.54 Kio) Vu 4884 fois
petit103

Messages: 36
Enregistré le: 22 12 2011 à 06:05

Re: Excavateur à godets

Messagepar Buffalo Bill » 19 01 2013 à 23:23

Sixtifs a écrit
Et comment les godets se renversent (ça m'intrigue) ?

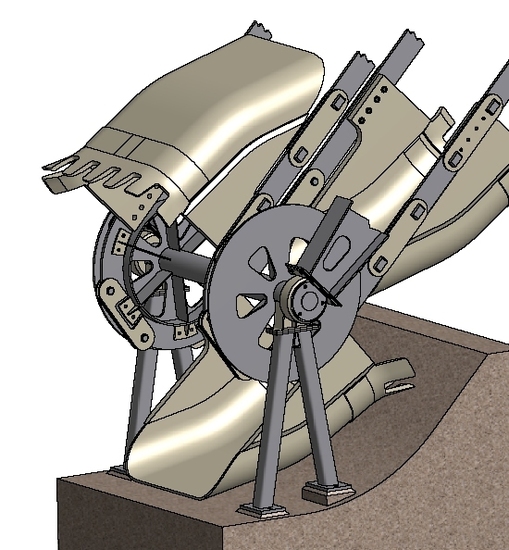

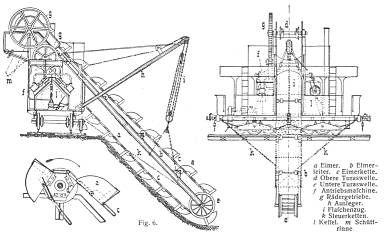

Les godets sont simplement bombés et ne possèdent pas de fond, comme d'autre part il sont fixés sur la chaine à mi longueur....au moment où ils arrivent sur la poulie haute ils basculent légèrement sur leur axe et la terre s'écoule à ce moment par l'extrémité bombée qui dépasse de fait la tangente de la poulie.
Bon! difficile à expliquer ....pire à comprendre....parfois les systèmes les plus simples sont les plus efficaces.
http://www.youtube.com/watch?feature=pl ... Ny8bkdQ1lo
https://www.google.fr/search?q=excavatr ... 40&bih=717
Fichiers joints
Avatar de l’utilisateur
Buffalo Bill

Messages: 2971
Enregistré le: 30 01 2011 à 14:06
Localisation: Charente

Re: Excavateur à godets

Messagepar rail1435 » 19 01 2013 à 23:33

20/20 en pédagogie, monsieur le professeur. Un schéma vaut mieux qu'une grande explication.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6471
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève

Re: Excavateur à godets

Messagepar petit103 » 20 01 2013 à 00:12

Bien les photos des godets,je ne suis pas loin de la réalité A+
petit103

Messages: 36
Enregistré le: 22 12 2011 à 06:05

Re: Excavateur à godets

Messagepar petit103 » 21 01 2013 à 23:24

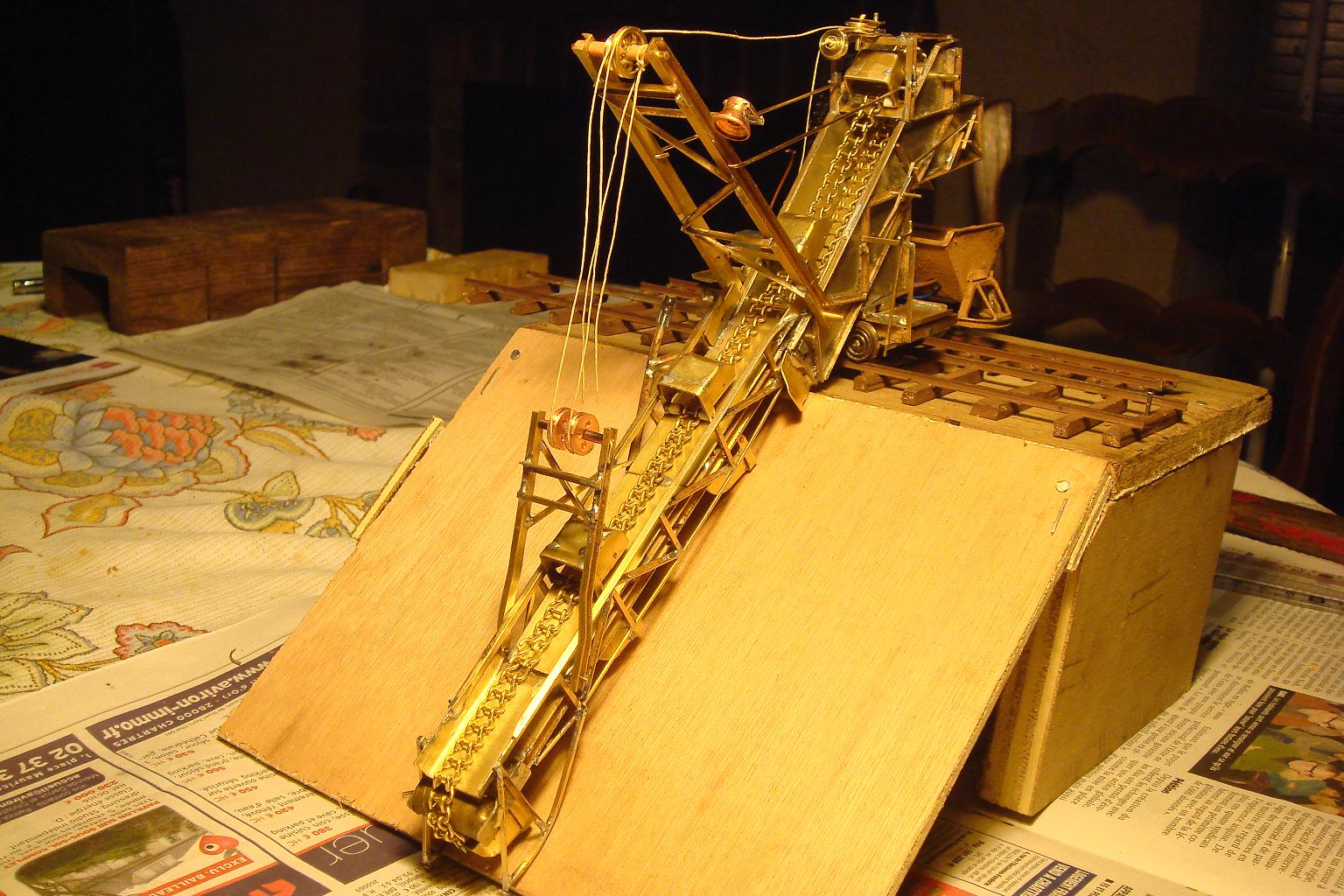

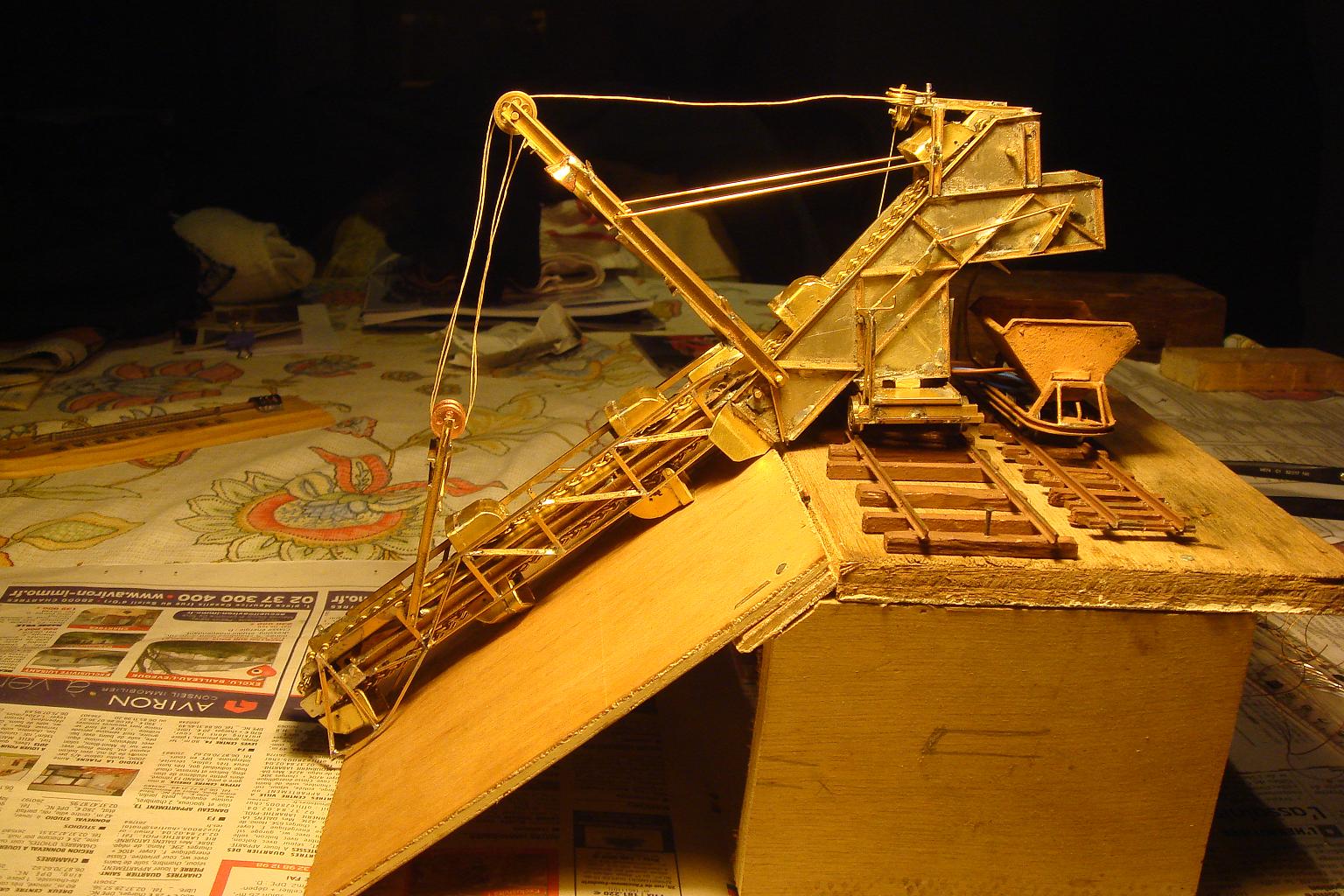

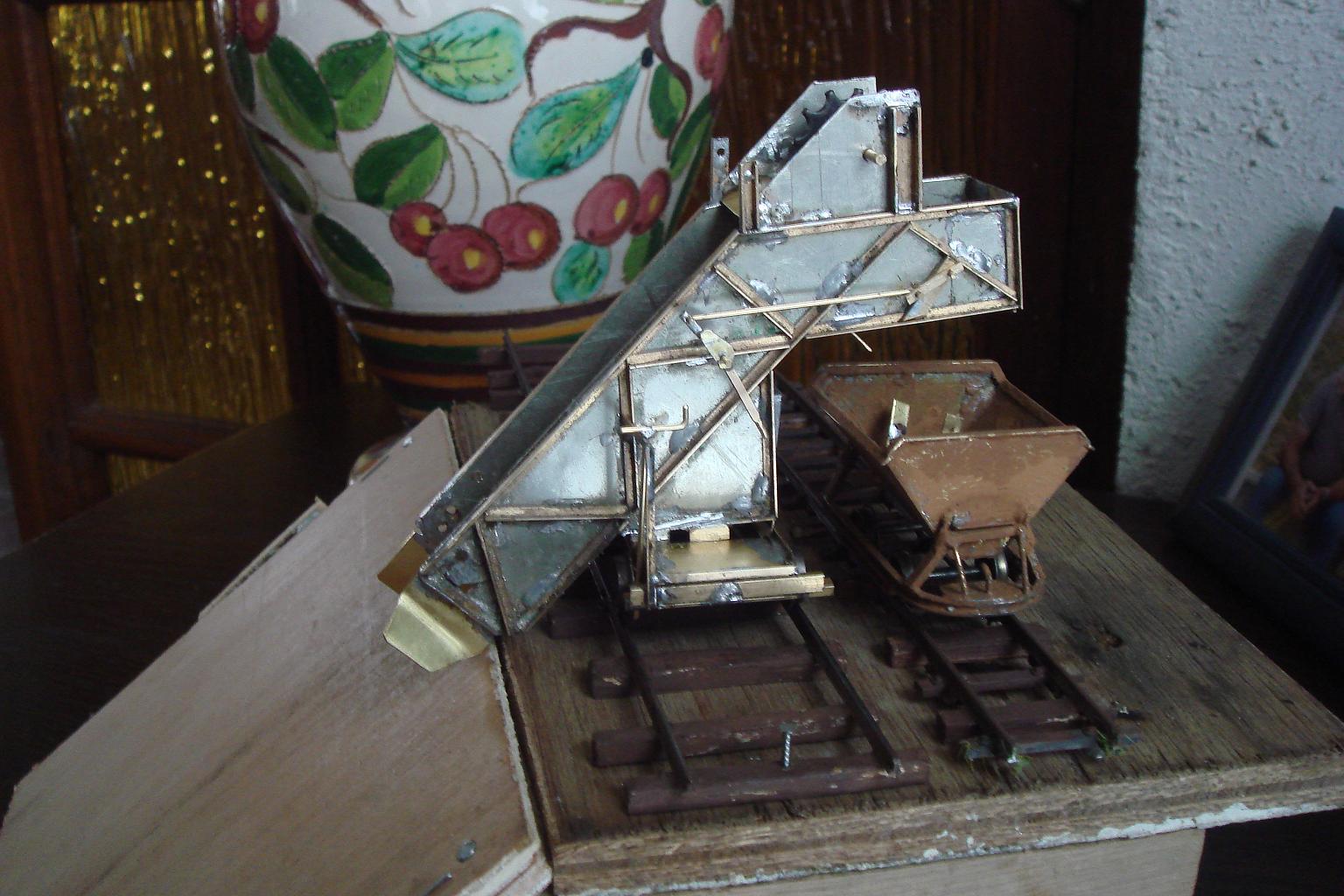

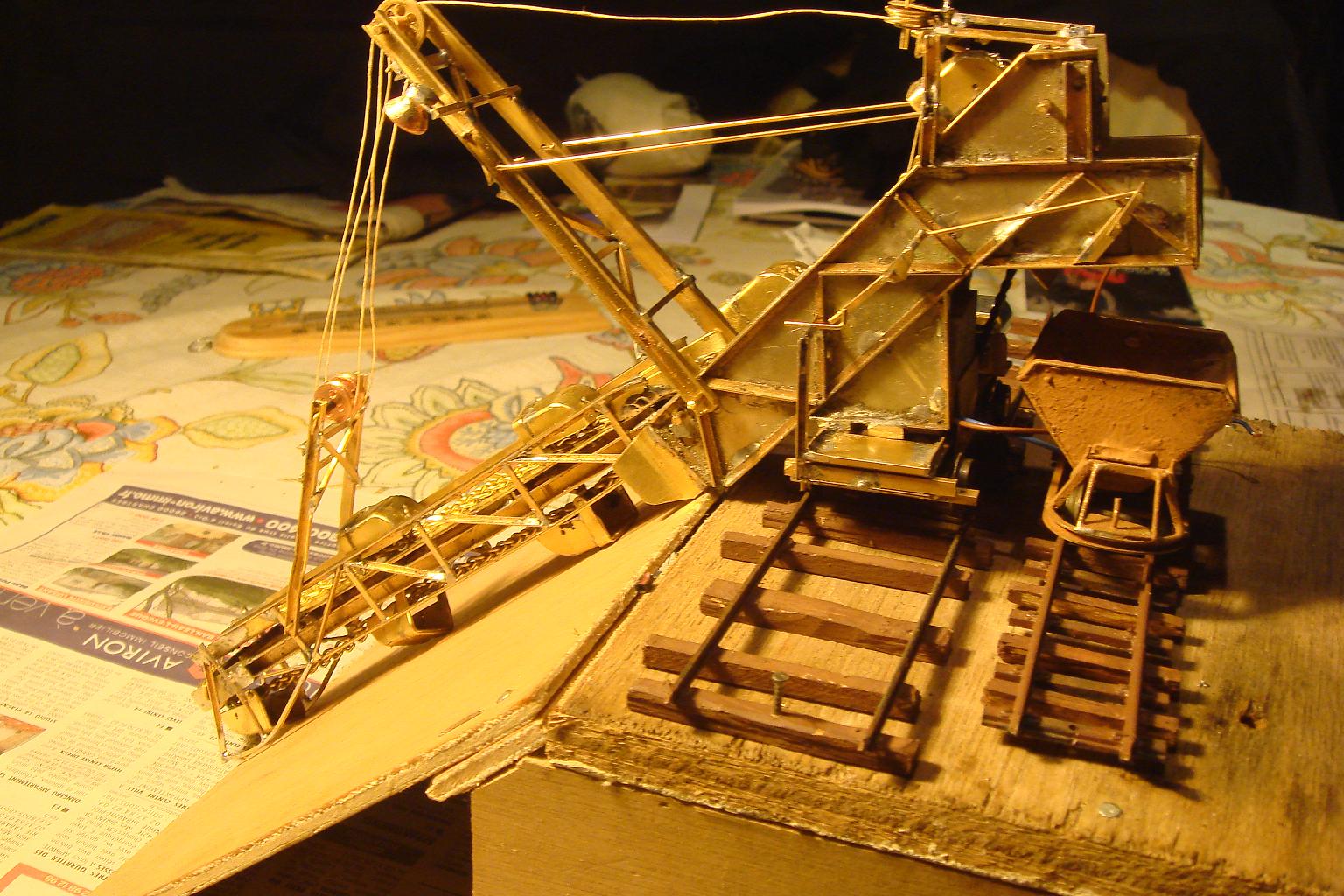

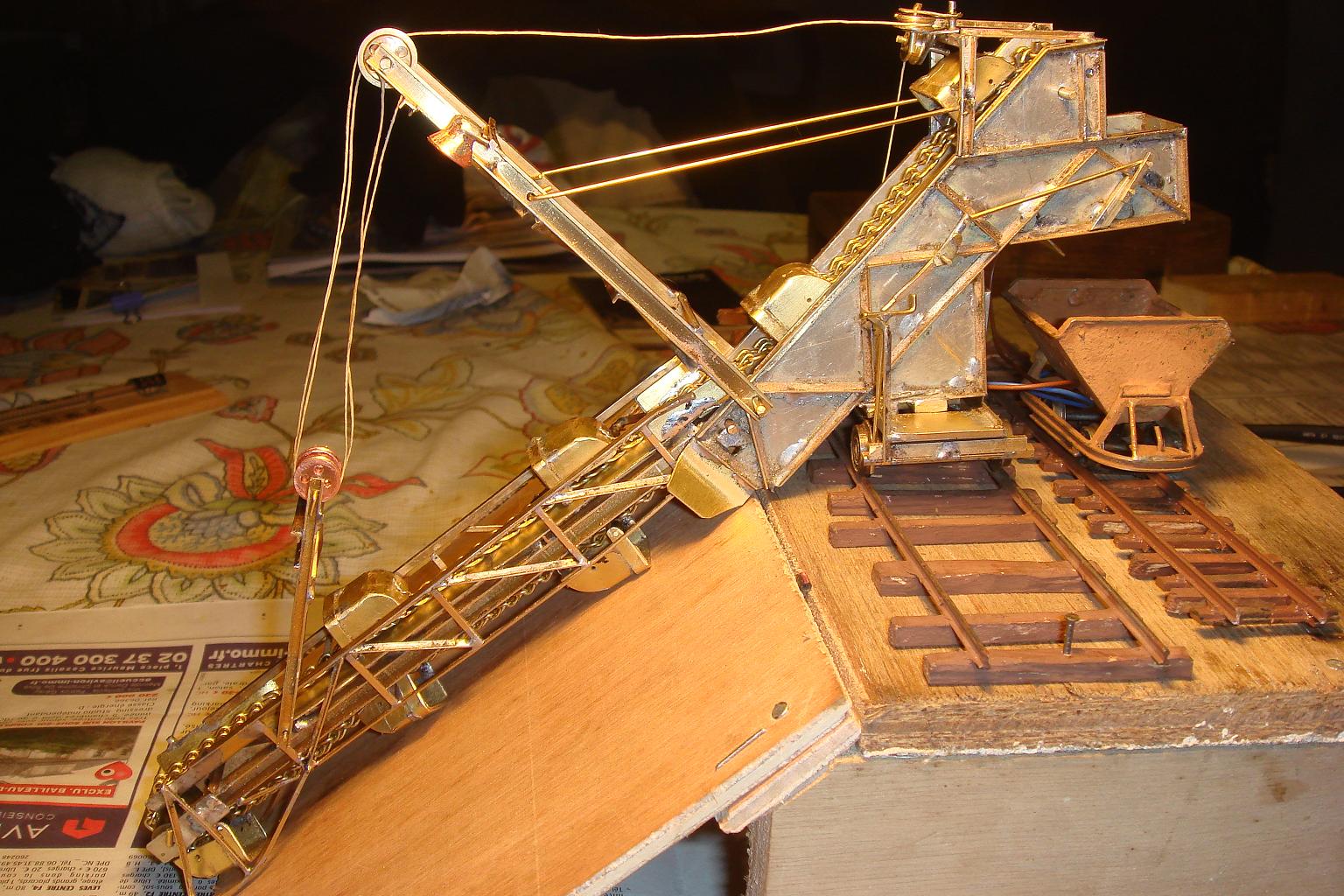

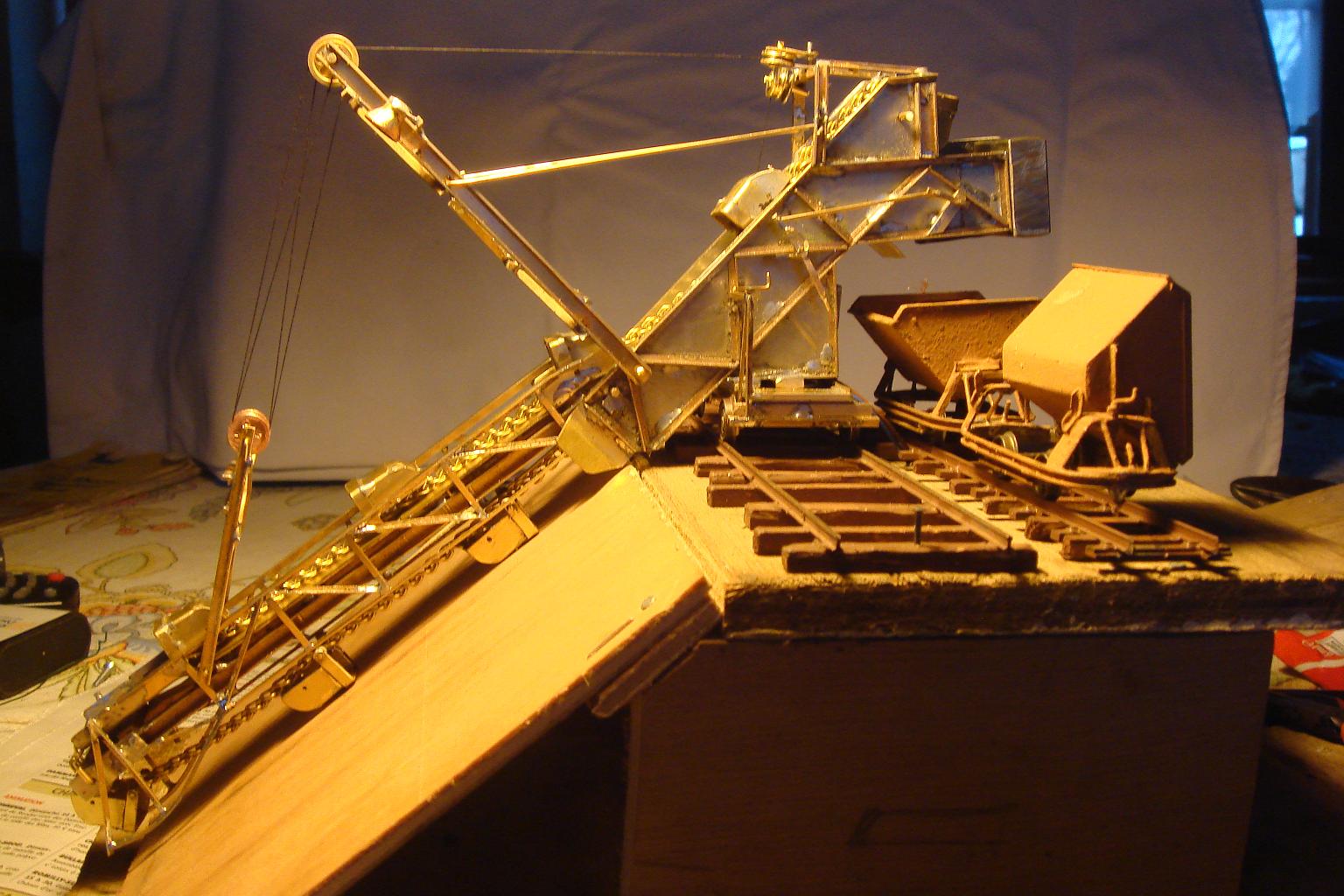

Le week-end neigeux a permis de monter l'ensemble et de faire des essais au chaud dans la salle,merci maman !! ça tourne pas mal ,quelques frottements ,rien de bien méchant, encore le phare de la flèche à brancher et le capot moteur à fabriquer et la peinture. Pour l'instant le teint du laiton est pas mal ? Voici quelques vues .
Fichiers joints
petit103

Messages: 36
Enregistré le: 22 12 2011 à 06:05

Re: Excavateur à godets

Messagepar Biased turkey » 22 01 2013 à 06:46

Quel magnifique travail du laiton.
Merci petit103 de le partager.
Une suggestion, signe de ton prénom.

Jacques
Je ne bois jamais ... de vin ni de Rochefort
( comte Dracula )
Avatar de l’utilisateur
Biased turkey

Messages: 547
Enregistré le: 24 04 2009 à 05:45
Localisation: Montreal, Canada Eh

Re: Excavateur à godets

Messagepar rail1435 » 22 01 2013 à 08:49

Remarquable travail que cet excavateur. :maitre: Ce sera parfait lorsque les câbles seront tendus (après peinture?).

Jean-Marc
Avatar de l’utilisateur
rail1435
Steward

Messages: 6471
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève

Re: Excavateur à godets

Messagepar Kazh du » 22 01 2013 à 09:17

Même remarque que Rail1435...c'est dommage que les fils ne soient pas tendus :?
Le travail du laiton est si bien fait qu'ils gâchent un peu le rendu final, du fil à couture devrait pouvoir faire l'affaire....ça marche bien sur la grue Cockerill Jouef au 1/87 #B5
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7830
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Excavateur à godets

Messagepar petit103 » 22 01 2013 à 18:55

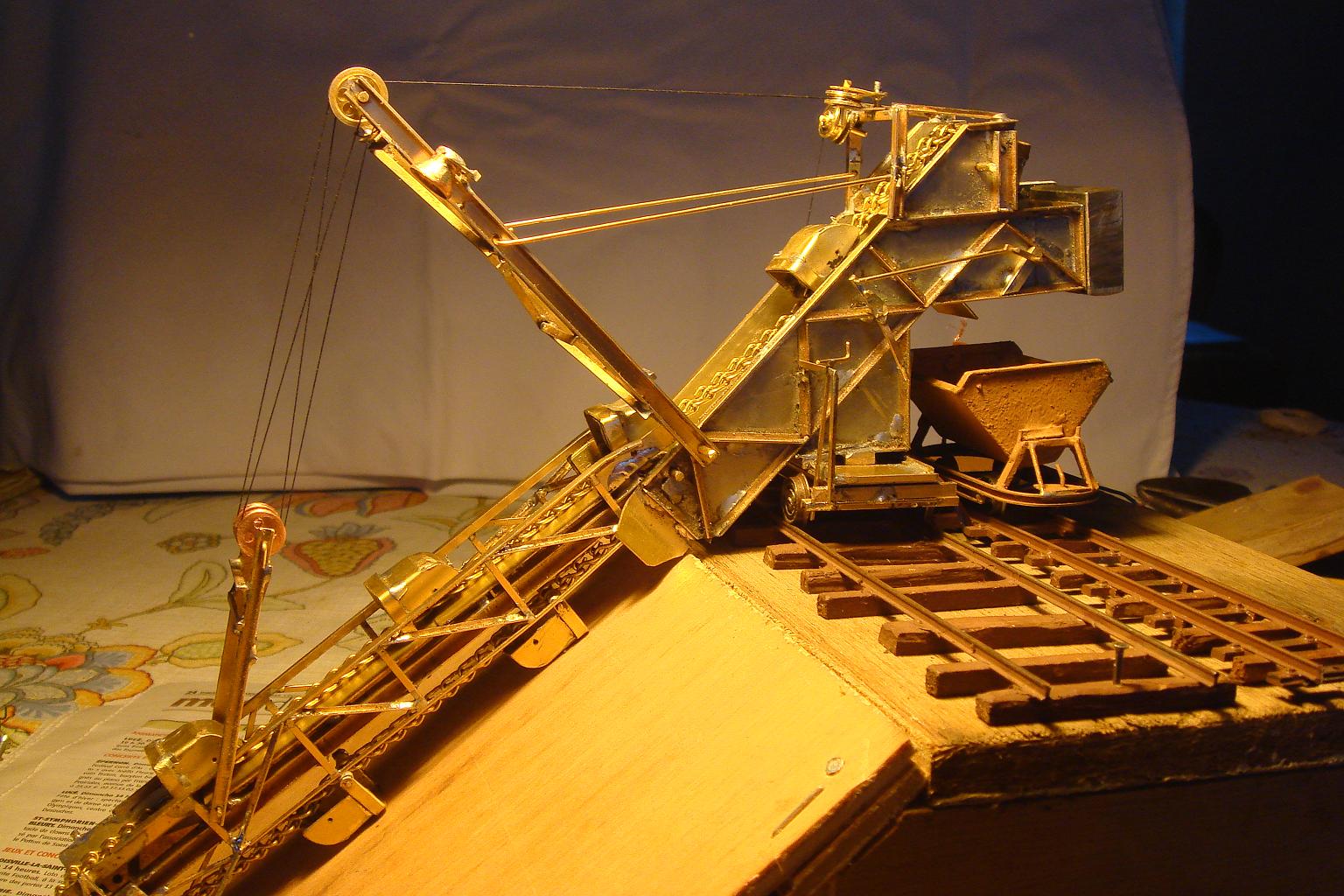

Merci de ces compliments,ça motive pour continuer ,oui pour le câble,le fil de couture est mieux mais un peu petit pour l'échelle,pour la peinture ,que me conseilleriez vous, et quel patine ? la mécanique ça va, mais la je patauge .....dans ce domaine ! Le convoyeur marche à merveille,il faudrait que je met une vidéo !! ça viendra.
Bernard
Fichiers joints
petit103

Messages: 36
Enregistré le: 22 12 2011 à 06:05

Re: Excavateur à godets

Messagepar Kazh du » 22 01 2013 à 19:36

Pour la peinture j'aurai tendance à dire état d'usage mais pas trop de rouille....usée, poquée mais entretenue la bête #B5
Eventuellement une légère patine au sel pour montrer des éclats de peintures ou des rayures, sinon c'est de la terre à décor pour ternir l'ensemble.
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7830
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Excavateur à godets

Messagepar cloclo57 » 22 01 2013 à 20:07

Bonsoir peti103
Superbe réalisation en plus une sacrée maitrise de la matière .quelle finesse , le rendu est magnifique encore ,encore, encore #B6 #B6 #B6 #B6 :rod_coeur .
Avatar de l’utilisateur
cloclo57

Messages: 1244
Enregistré le: 03 05 2011 à 19:23

Re: Excavateur à godets

Messagepar rail1435 » 22 01 2013 à 22:37

Excellent, quelle réaction rapide. Oui c'est beaucoup mieux. Du fil pour broderie serait de plus forte section et conviendrait peu-être encore mieux.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6471
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève

Re: Excavateur à godets

Messagepar Buffalo Bill » 22 01 2013 à 23:29

L'idéal pour ce genre de situation fonctionnelle c'est le fil de lin ciré . C'est ce que j'utilise sur mes maquettes de bateaux radio-commandés (mats de charge fonctionnels) si la section ne suffit pas il est toujours possible de le tresser pour obtenir un diamètre plus gros. Le gros avantage par rapport aux autres types de fils c'est sa moindre sensibilité à l'humidité (variations de longueur réduites)
http://www.decocuir.com/PBSCCatalog.asp?CatID=1831369
Autre possibilité le câble d'acier ultra fin utilisé en aéromodélisme pour les commandes.
http://www.pb-modelisme.com/Accessoires ... 10&scat=75
On peut même le faire rouiller (mais pas trop) pour faire une patine vétuste
Mais il est moins souple que le précédent et vu le diamètre de tes poulies, un essai serait nécessaire.
Avatar de l’utilisateur
Buffalo Bill

Messages: 2971
Enregistré le: 30 01 2011 à 14:06
Localisation: Charente
