HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Sixtifs » 16 12 2011 à 21:40

Salutatous,

Je fais une petite infidélité à la Normandie pour me lancer dans une construction exotique.
Les voitures HOe de la Trochita (Argentine) en kit (fabrication Maiten, commercialisation Trestle Bridge).

Ces voitures ont une allure qui me plait bien, et j'étais curieux de la technologie de facbrication : planches de carton-bois découpé au laser.
Alors après une discussion intéressante à Villebon avec Olivier Elissalt j'ai acheté une rame.

J'ai commencé la construction.
Les planches de pîèces sont à manipuler avec précaution, c'est fin et les pièces sont toutes petites.
Le dégrapage se fait avec un scalpel bien affuté.
Ensuite, il n'y a pratiquement rien besoin d'ajuster. Les pièces s'assemblent facilement, les dimensions sont bien calculées.
J'ai collé à la colle à bois. J'en ai rempli un ancien flacon de goutes de collyre, cela donne de toutes petites gouttes.
Il faut une plaque bien plane pour servir de marbre d'assemblage, surtout pour éviter de vriller le chassis.
Ensuite une fois la colle durcie, le chassis avec ses longerons et traverses d'extrémité et intermédiaires entrecroisées est assez rigide.
La caisse s'assemble facilement, de même que les barrots arrondis pour le toit.

Et voila ce que ça donne pour l'instant.
J'ai juste passé un voile noir en bombe pour le chassis.
Les bogies ne sont pas fournies dans le kit, j'ai employé des bogies issues de voitures SNCB Arnold.




A suivre
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5013
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Victor le chat » 17 12 2011 à 12:05

E2 E2 :C4 belles voitures !! #B6
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar YVES » 17 12 2011 à 19:15

Olivier Elissalt a fait une victime de plus !!! Cet homme est passionné par les chemins de fer d'Amérique Latine, et très communicatif !...
Savez-vous que ces voitures furent fabriquées en Belgique ?
De fait, on peut les modifier facilement, le lanterneau en toiture fait juste américain, mais si vous le supprimez, la voiture retrouve sont aspect européen !
J'avoue que depuis que j'ai vu ces voitures, j'imagine une transformation free-lance en voiture-salon, avec une belle livrée vernie comme au CFBS.
C'est vraiment un beau kit. Je vais suivre avec attention.
#B6 #B6 #B6
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Beyer-Garrat » 17 12 2011 à 22:29

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24339
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Tyrphon » 17 12 2011 à 22:39

YVES a écrit:De fait, on peut les modifier facilement, le lanterneau en toiture fait juste américain, mais si vous le supprimez, la voiture retrouve sont aspect européen !
#B6 #B6 #B6

Il n'y a pas de lanterneau de toiture, elle est simplement bombée.
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 8560
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison (92) et Gartempe (23)

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Sixtifs » 17 12 2011 à 22:58

Affirmatif Professeur Thyrphon, toiture bombée et pas lanterneau.
Je construis la toiture telle que prévue.
Cette forme de toiture a aussi été utilisée en Europe (en Allemagne je crois, à vérifier).

La mise en forme n'est pas trop compliquée : un rectangle de bristol, avec deux incisions à chaque extrémité.

La voiture a de grandes fenêtres et mérite d'être aménagée.

Pour cela, je vais m'inspirer du reportage du Professeur Thyrphon.
J'ai déjà peint l'intérieur en gris clair. Une autre sera peinte en vert très pale (la première).

J'ai envie de laisser l'extérieur tel qu'il est ou à peine un poil plus foncé.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5013
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Sixtifs » 17 12 2011 à 23:44

Vérification faite, cette forme de toiture a bien été utilisée aussi en Allemagne.
Voici un exemple :
http://www.museumseisenbahn.de/fahrzeug/7.htm
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5013
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar YVES » 18 12 2011 à 00:40

c'est plus une voiture salon, ni un boudoir, mais une bombonnière rose !
:H2 :H2 :H2
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Sixtifs » 18 12 2011 à 23:10

Soir'

Le toit est finalement plus simple à faire que je ne craignais (à cause des doubles courbures des extrémités).

Tout commence par un rectangle de bristol blanc uni de 160 grammes, dimensions 28 mm x 139 mm.
Cambrage de la feuille au rayon des dossiers et barrots de toit. Il faut commencer sur un cylindre de 30 mm, puis 20 , puis 10 mm.

Deux entailles à chaque extrémité, à 4 mm de l'axe, 12 mm de long, parallèles à l'axe.

Je colle ensuite à la colle à bois sur les barrots courbes, les deux longerons de toit et les hauts des deux flancs.
Ajustement du centrage, et je laisse prendre.

Ensuite, je colle chacun des rectangles de coins des extrémités sur les pièces de bois.

Une fois pris, je colle les languettes centrales des extrémités.

J'ai mis un peu de colle en guise d'enduit pour lisser les surépaisseur, mais ce n'est pas idéal.

Une fois la colle dure, je ponce les surépaisseurs avec une feuille d'abrasif grain 600 neuf, tout doux.
Je ponce très légèrement toute la surface du toit.

Ensuite début de patine du toit.
Je crains de le faire gondoler avec de la peinture, donc je le colore aux poudres à patiner.

La teinte brute de la caisse me plait presque, mais je la trouve trop pale.
Je fais un essai de coloration à la poudre à patiner terre de sienne naturelle.
Sur cette photo, je n'ai traité qu'un rectangle en haut à droite pour montrer la différence.

Et là, tout est traité, en arrière plan les pigments utilisés (terre de Sienne naturelle pour la caisse, les autres pour le toit). Pour le toit, j'ai appliqué les pigments au doigt en caressant très légèrement.

Reste à faire un peu de dépoussiérage :mrgreen:

A+
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5013
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar YVES » 19 12 2011 à 22:28

Sixtif, on pourrait aussi imaginer pendre la feuille avant (ou pendre un bristol teinté), pour éviter les gondolages. Puis faire des retouches au pinceau à trois poils. Cela devrait aussi permettre de faire disparaître le coté tout blanc à l'intérieur, qui reste trés visible par les fenêtres. Ou alors, il y a un plafond dans le kit, ou te connaissant tu as déjà pensé à la solution.
Sinon, on peut aussi utiliser de l'adhésif de masquage, en le collant à la colle contact, sur la feuille de bristol du toit. En le patinant, cela fera un toit en toile goudronnée très satisfaisant.
En tout cas merci du tutoriel, ça me donne des idées...
:D :D :D
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Tyrphon » 19 12 2011 à 23:04

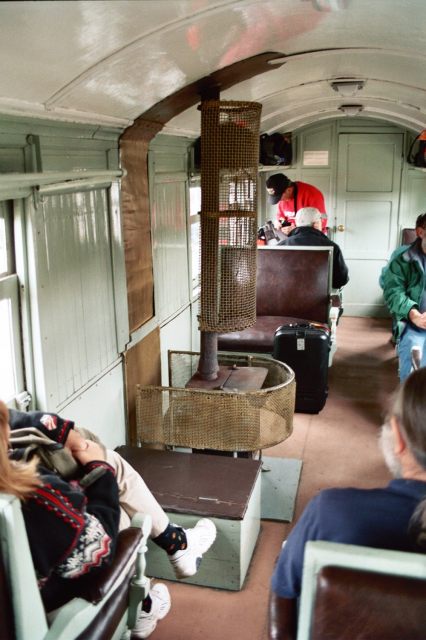

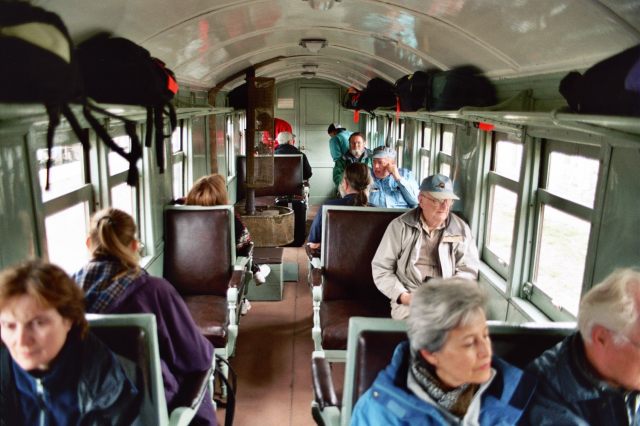

De la doc pour l'aménagement intérieur:

11-02-0629 0616n.JPG
11-02-0629 0616n.JPG (83.21 Kio) Vu 6610 fois


11-02-0629 0617n.JPG
11-02-0629 0617n.JPG (79.52 Kio) Vu 6610 fois
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 8560
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison (92) et Gartempe (23)

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Sixtifs » 19 12 2011 à 23:43

La photo ci dessus prise par Tyrphon (c'est dans son reportage sur son site) montre que dans certaines voitures l'intérieur du plafond est blanc.
http://www.voiemetrique.fr/album/album.aspx?Id=257

L'extérieur du toit est blanc aussi, mais le reste surement moins longtemps.

Bon, je m'inspire du réel pour partie, mais je diverge pour d'autres (teintes bois clairs) tout en restant plausible.

Je fais donc la recette comme dans le bouquin, mais j'improvise pour la sauce ;)
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5013
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar pelican » 20 12 2011 à 09:24

super, les voitures !! :ok
juste l'adresse du site :
http://www.trestlebridgemodels.com/Maiten_Ho.htm
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50591
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Tyrphon » 20 12 2011 à 09:52

Sixtifs a écrit:La photo ci dessus prise par Tyrphon (c'est dans son reportage sur son site) montre que dans certaines voitures l'intérieur du plafond est blanc.
http://www.voiemetrique.fr/album/album.aspx?Id=257


Pour l'instant, ce n'est pas sur mon site, mais sur celui de Jack Trèves. Ce sont les premières photos que j'ai mises en ligne avant d'avoir mon propre site.
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 8560
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison (92) et Gartempe (23)

Re: HOe, voitures Trochita, Trestle Bridge - Maiten

Messagepar Victor le chat » 20 12 2011 à 11:18

Pelican va en commander quelques douzaines !?
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny
