G'peto le retour ! [Hom] Pétolat PE5

Messagepar Beyer-Garrat » 19 10 2017 à 05:13

En attendant de terminer ma grue ........ :mrgreen:

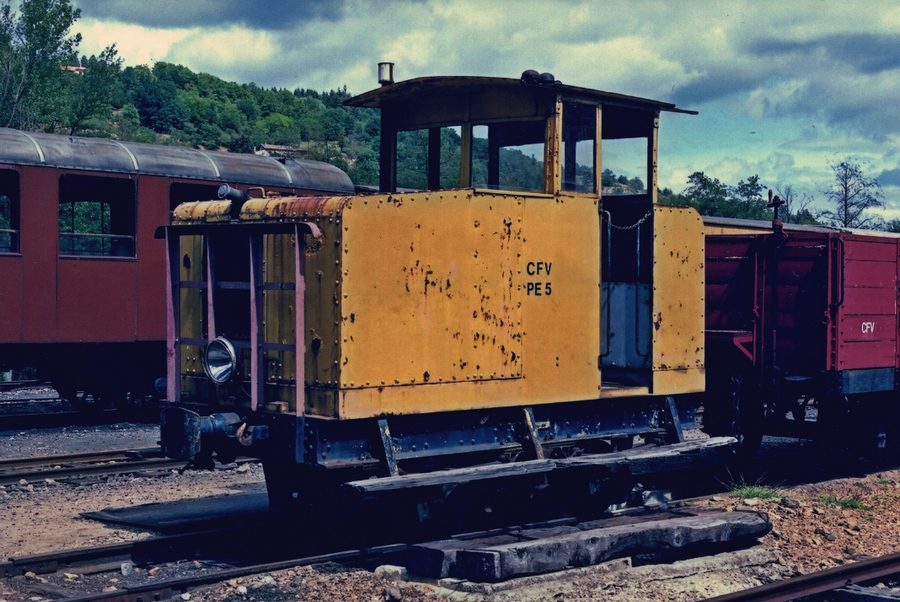

Vous vous souvenez tous ,du moins pour les plus anciens qui nous suivent sur PME , du sympathique Pétolat PE5 de l'atelier du Tacot (de la dame du lac) :H1 dont j'avais réaliser le
montage du proto il y a quelques années maintenant j'aimais bien ce petit locotracteur avec sa peinture claquante qui n'a hélas pas vu le jour en série :cry:

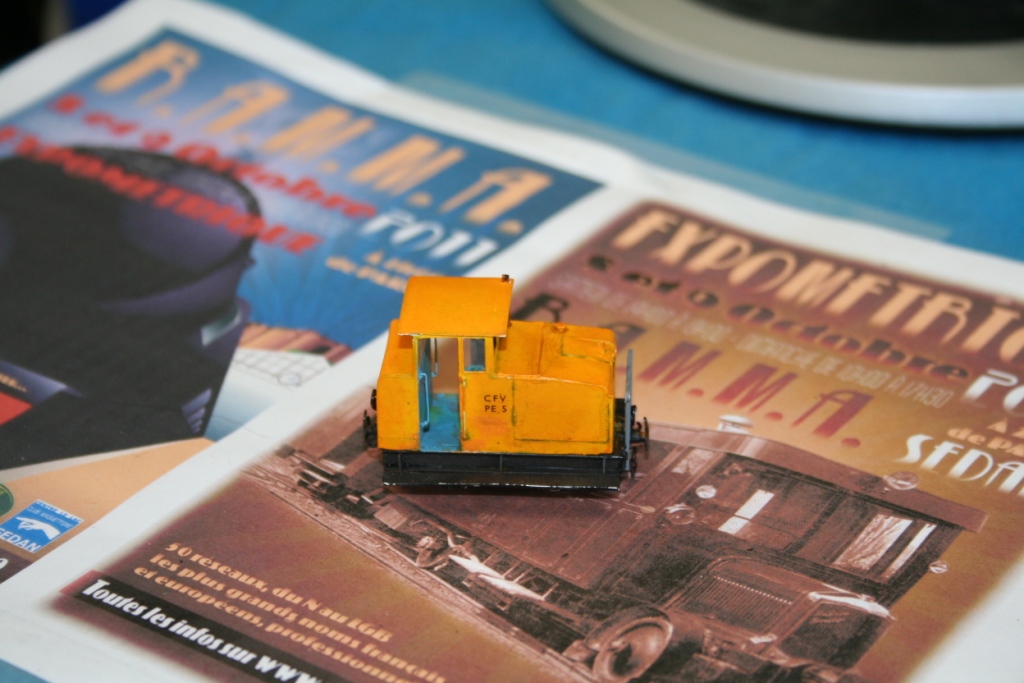

Petit retour en arrière en images













et sur PME http://www.passion-metrique.net/forums/viewtopic.php?f=6&t=4881&hilit=petolat+pe5

Comme il manquait dans ma collection, j'en ai réalisé un nouveau il y a quelques temps, une version actualisé avec l'aide de Bricohoe (surtout grâce à lui d'ailleurs #B6 :F5 ) en impression 3D :maitre:

........
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18957
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar mlm » 19 10 2017 à 07:38

Mignon, belle étude du Monsieur de la Dame du Lac ... :F5
Vu la taille de l'engin, pourrait tu nous en faire un gros plan

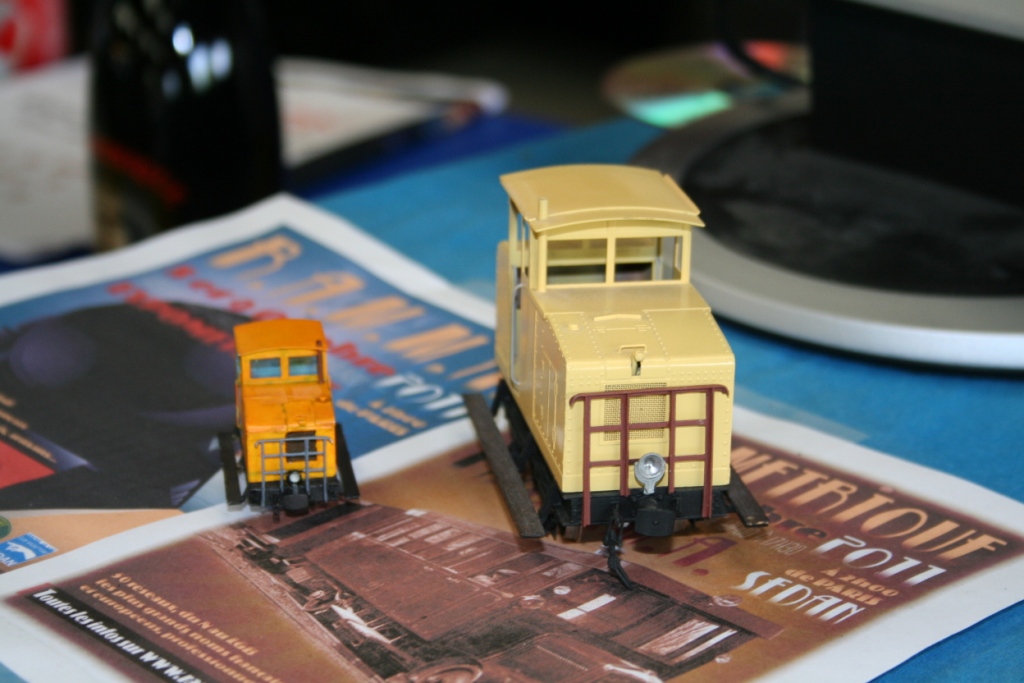

J'ai retrouvé des photos du proto....accompagné de son grand frère Locodiffusion.....

Le temps passe :rod_siflet :rod_siflet :rod_siflet :rod_siflet
Avatar de l’utilisateur
mlm

Messages: 1971
Enregistré le: 05 09 2006 à 14:33
Localisation: Seine et Marne ou Gironde

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar pelican » 19 10 2017 à 08:20

L'histoire de l'Atelier du Tacot ... ;)

viewtopic.php?f=3&t=3748&hilit=atelier+du+tacot
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 36039
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar Storm » 19 10 2017 à 08:32

L'étude est partie chez un artisan connu qui voulait modifier quelques trucs :B3 Le proto est toujours dans la vitrine #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 17720
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar Beyer-Garrat » 19 10 2017 à 08:51

pelican a écrit:L'histoire de l'Atelier du Tacot ... ;)

viewtopic.php?f=3&t=3748&hilit=atelier+du+tacot



Huit ans déjà pffuiiit ! H4
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18957
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar Beyer-Garrat » 20 10 2017 à 06:47

C'est une photo posté par Bricohoe qui a attiré mon attention



Ses productions prévues pour le Hoe sont adaptés en fonction des châssis dispos en l'occurrence ici un TM104
Je lui ai demandé si il était possible d'obtenir une version avec les cotes d'origines que je me chargerait de motoriser en Hom

Après différents échanges nos sommes arrivés a une énième version qui permettait un tirage 3D conforme avec néanmoins quelques compromis au niveau des marches pieds pour des raisons de solidité.

ScreenHunter_46 May. 09 17.38.jpg
ScreenHunter_46 May. 09 17.38.jpg (23.61 Kio) Vu 408 fois


...........
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18957
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar pelican » 20 10 2017 à 07:27

Et aloors ?? et alooors ??? et alooooors ????
Hé hé ... Beyer est arrivéééé é é ... sans s'presséééé é é .. le Grand Beyer ... le Beau Beyer ...

:rod_mdr2 :rod_mdr2 :rod_mdr2
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 36039
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar Beyer-Garrat » 20 10 2017 à 08:05

La suite ......la suite....... la suite ........ :ipb-251 :ipb-251 :H1
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18957
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar Sixtifs » 20 10 2017 à 10:29

pelican a écrit:Et aloors ?? et alooors ??? et alooooors ????
Hé hé ... Beyer est arrivéééé é é ... sans s'presséééé é é .. le Grand Beyer ... le Beau Beyer ...

:rod_mdr2 :rod_mdr2 :rod_mdr2


Dans ce feuilleton, je me demande qui tiendra le rôle du sergent Garcia
:rod_mdr2
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4182
Enregistré le: 01 05 2006 à 06:17
Localisation: entre 60 et 100

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar Storm » 20 10 2017 à 17:21

Si c'est pour faire ce genre de sous-entendu, je veux bien que tu fasses Bernardo :E1 :rod_siflet :prrrt: :prrrt:

Sinon JP, t'avais la possibilité d'en faire graver un autre, je pense que Cyril veut pas mal le modifier mais j'avais mis les typons à jour en fonction de tes remarques :B3


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 17720
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar Beyer-Garrat » 21 10 2017 à 07:21

Un volontaire pour faire le bourrin ? :H1 :H1 :H1
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18957
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar Beyer-Garrat » 21 10 2017 à 07:44

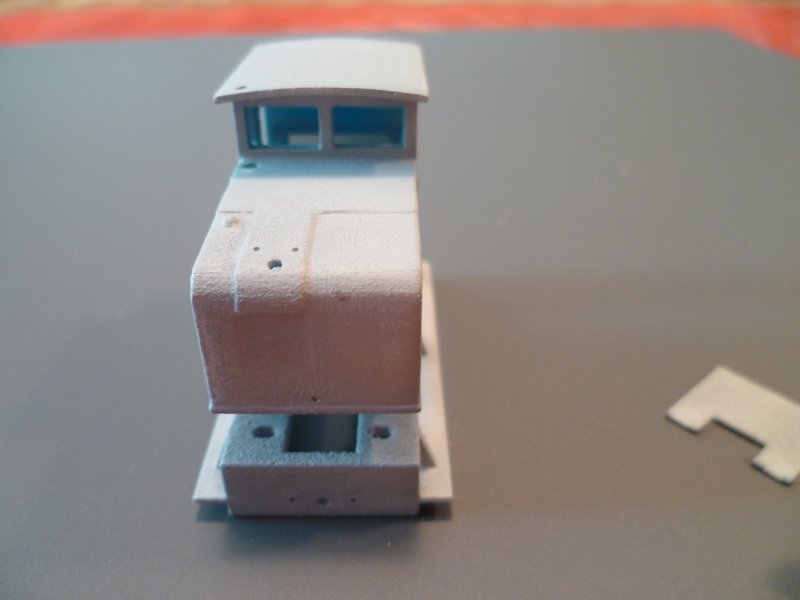

Revenons à notre G'peto

Le voici réalisé en WSF l'état de surface est conforme de ce que l'on doit attendre de ce fournisseur dans cette matière hyper solide mais présentant une surface semblable à un morceau de sucre, mais je le savais déjà C7





Plutôt que de poncer avec un pinceau fibre jusqu'à élimination de cet état de surface et au passage araser tous les détails ,j'ai préféré une autre méthode .En utilisant la
très regretté cyano "Plasty" (pas prêt de retrouver une colle aussi efficace :H2 ) Une goutte sur une surface rapidement appliquée avec un pique en bois .La viscosité de cette colle étant
très proche de l'eau elle pénètre par capillarité et en séchant présente une surface presque lisse .Un léger ponçage au stylo fibre ,une couche d'apprêt pour visualiser l'état de surface et éventuellement on retouche si nécessaire.

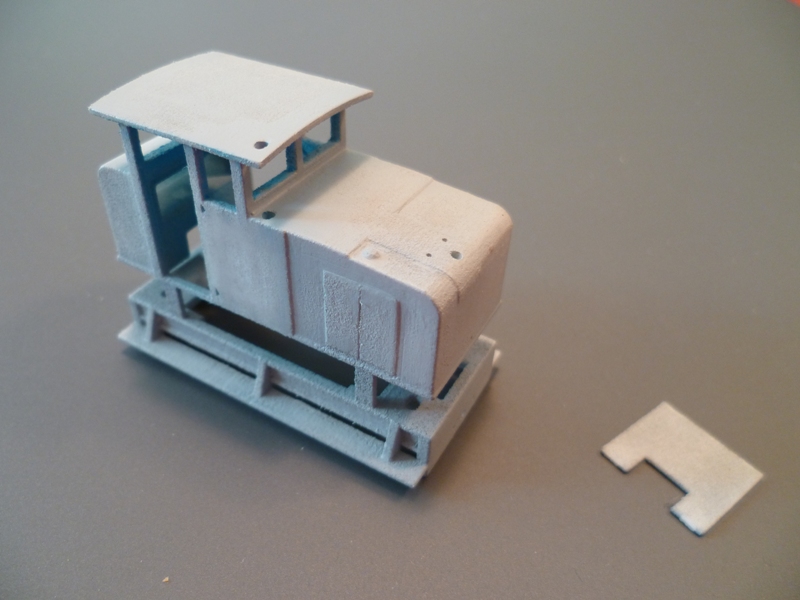

Rapidement on obtient quelque chose de correct comme visible sur cette vue



Attention cette méthode ne reste valable que sur de petite surface sans trop de détails exactement comme ce locotracteur.

Pour en revenir au modèle la liaison entre le châssis et la caisse permet de manipuler l'ensemble sans précaution particulière jusqu'à la mise en peinture et motorisation .La petite plaque
visible permet d'obturer l'arrondi de caisse arrière après lest .

........
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18957
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar pelican » 21 10 2017 à 07:48

effectivement, à une plus grande échelle, l'effet de surface s'estompe !
je ne me rendais pas bien compte de ce défaut, vu qu'en Oe ou en Ie, c'est nettement moins visible !
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 36039
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar Beyer-Garrat » 22 10 2017 à 08:50

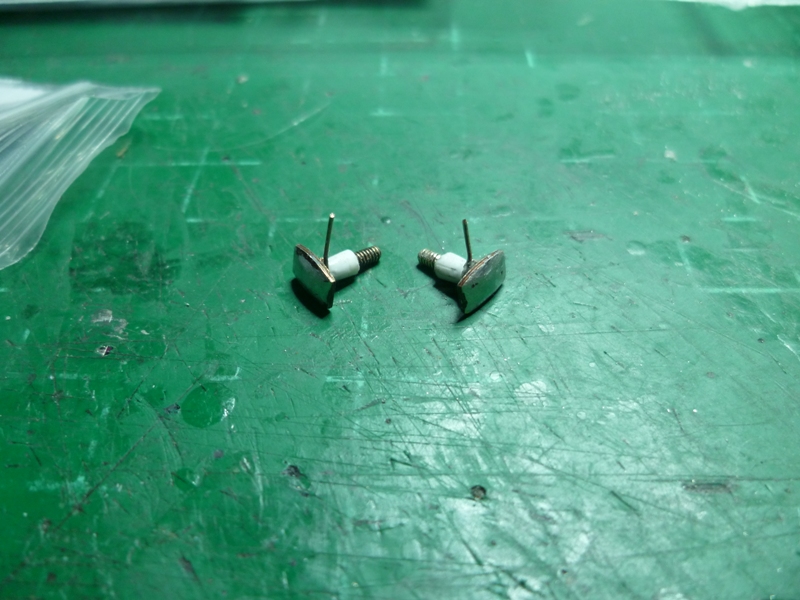

Les tampons sont en fait d'ancien Mougel (première génération mis en forme a la lime) le fut est tiré d'un tube Slatter's.
Comme tous mes engins moteur pas d'attelages quels qu'ils soient ils détériorent la reproduction amon sens :B3 .
Un simple fil laiton ou acier suivant le type d'attelage utilisé boucle ou magnétique peint en noir suffit

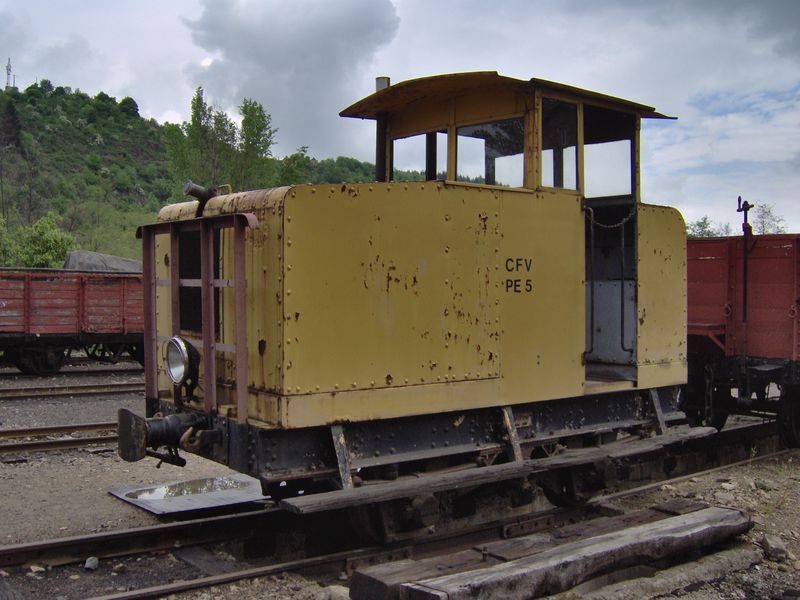

Le bouchon du réservoir,la poignée de maintien, les crochets d'attelage et l'échappement (grand luxe un tube laiton C7 ) sont installés conformément a cette photo

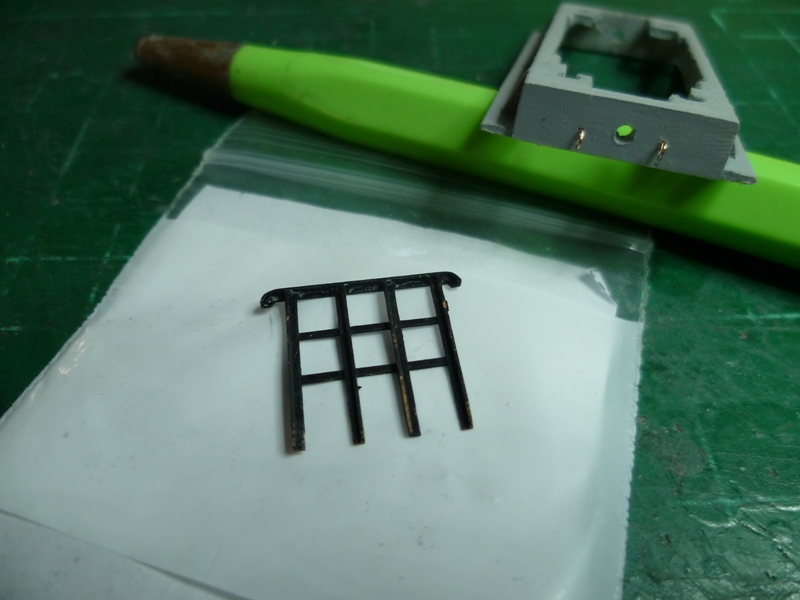

La rambarde avant est réalisée en profilés laiton soudés et brunie

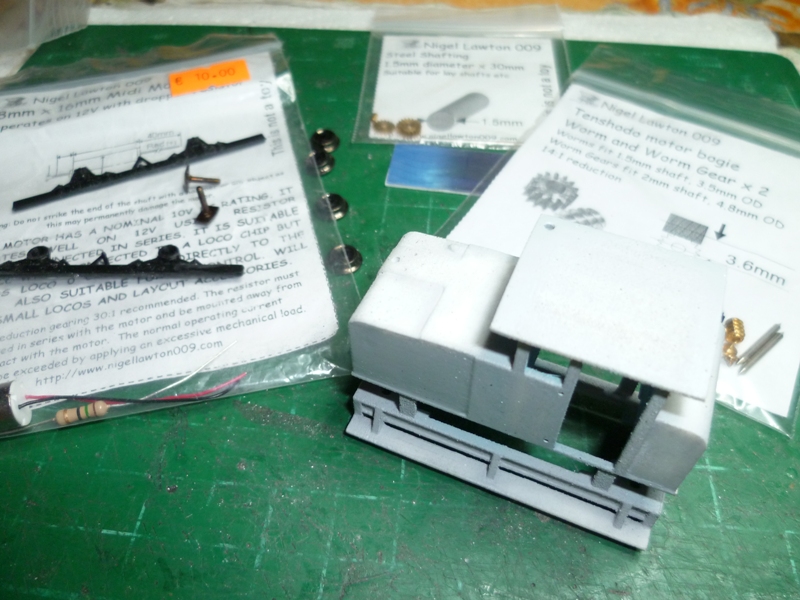

Prochaine étape la motorisation ......
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18957
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: G'peto le retour ! [Hom] Pétolat PE5

Messagepar gilles » 22 10 2017 à 10:05

Beyer-Garrat a écrit:la très regretté cyano "Plasty"


Je suis en train de faire des essais avec d'autres colles tout aussi fluides ... mais malheureusement ... plus chères ...
Sinon tu peux encore te faire un petit stock en commandnt -sans trop tarder- chez Rueil Modélisme. ;)
Gilles, Modéliste Indépendant - LITR* addict
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
La table des matières de mes élucubrations "Binicaises" !
Avatar de l’utilisateur
gilles
Higgins du Velay
Higgins du Velay

Messages: 4525
Enregistré le: 16 05 2011 à 09:52
Localisation: Yvelines-Sud
