[Beyer-Garrat]

Peinture :

La caisse est peinte en rouge CFD Interfer la teinte étant un peu vive elle a été "cassée" avec un lavis noir .Toit en gris foncé wagon CFD
l'intérieur est blanc en fait la teinte de base de l’apprêt blanc Tamyia pour éclaircir l'intérieur .Des vitrage en cristal de 0.1 sont installés a l'avant et sur les portes.
J'ai "gratté" les reliefs (rivets,jonction) de la plaque de retournement pour la mettre en valeur.
Un petit coup de noir a l'intérieur de la trompe....

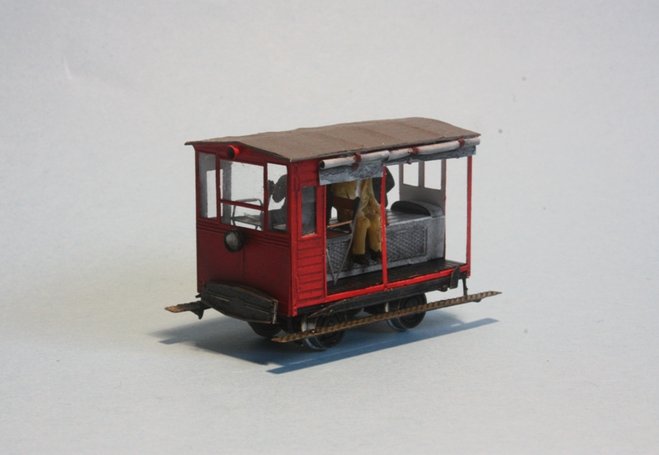

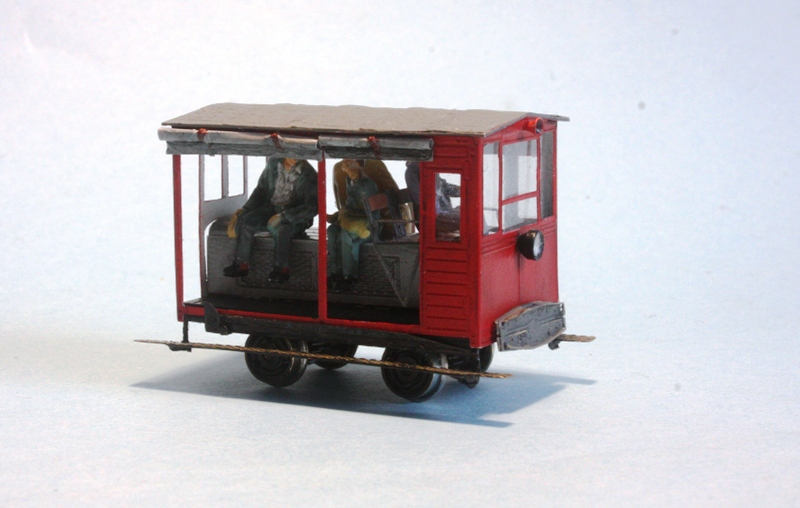

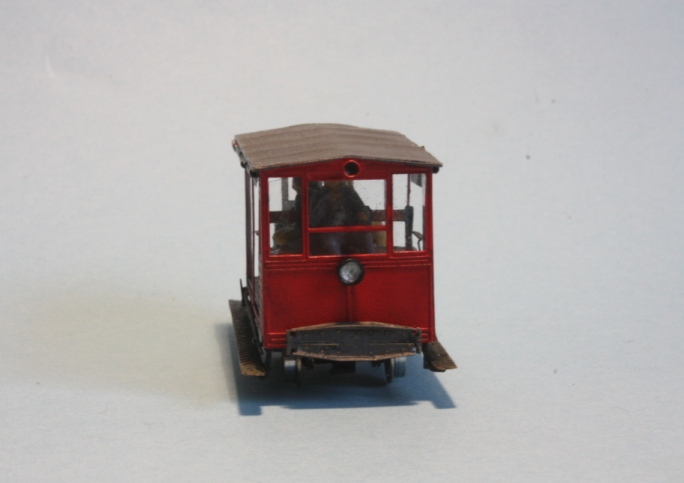

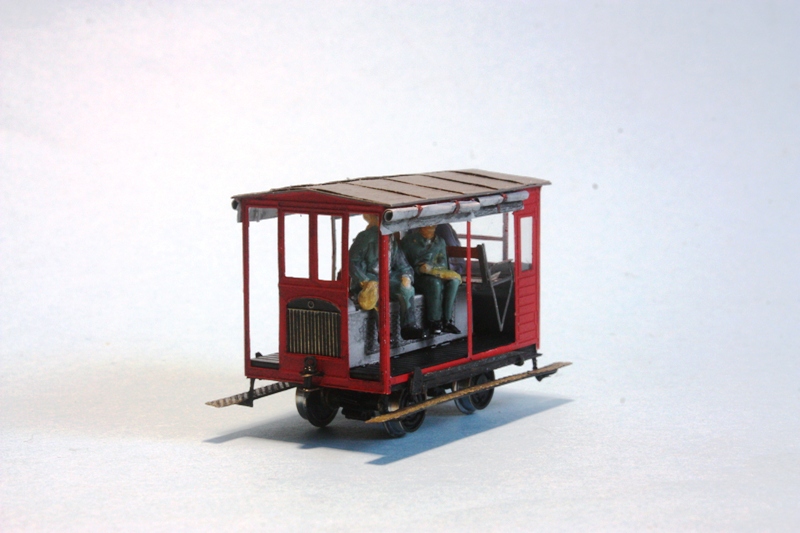

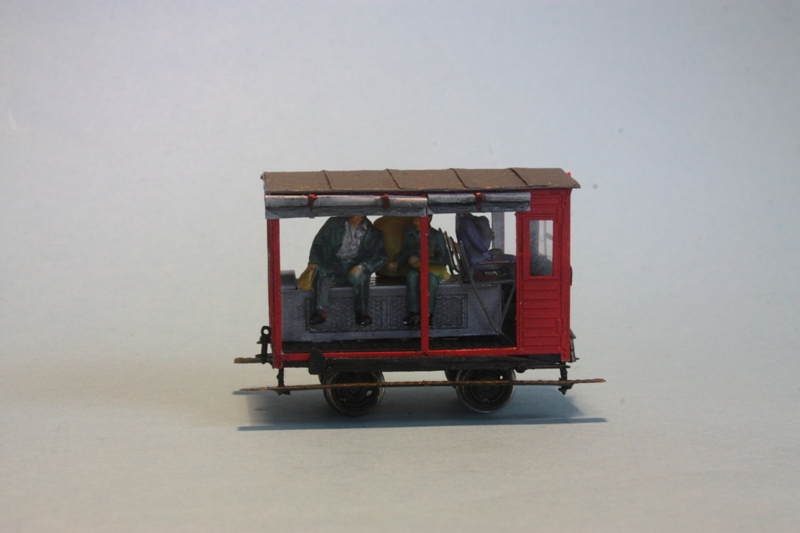

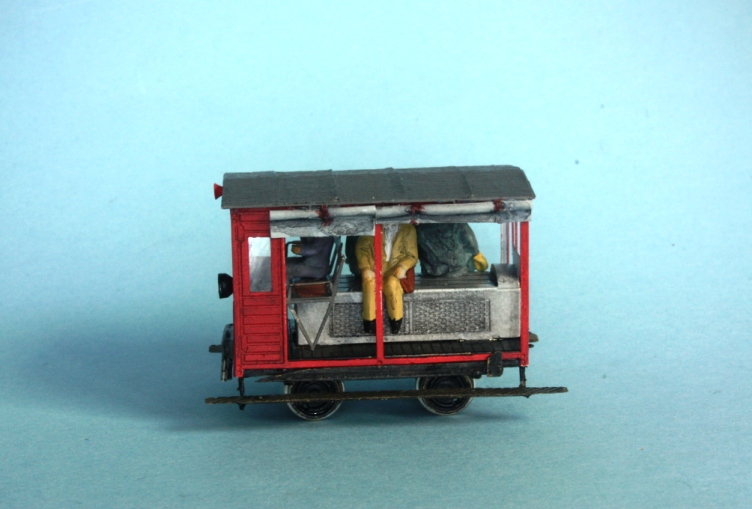

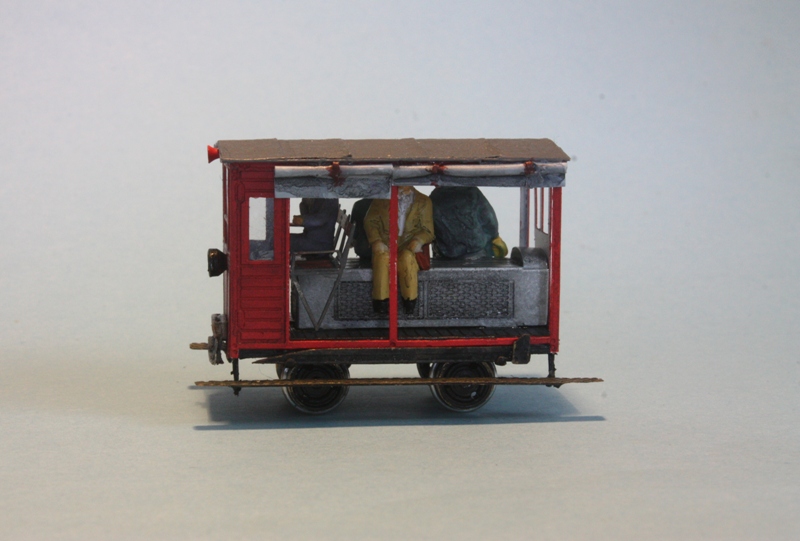

Place aux photos sous tout les angles de l’engin terminé

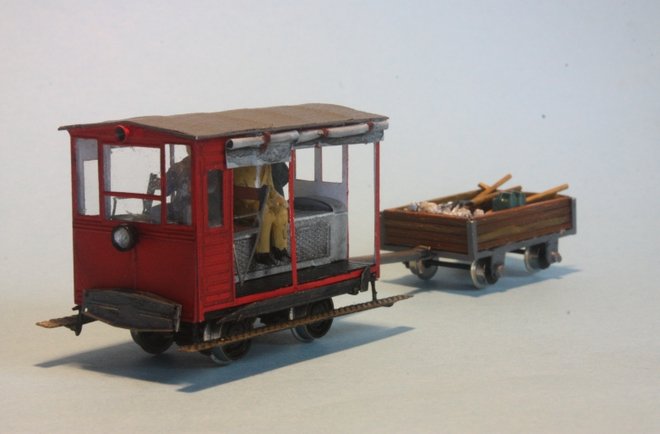

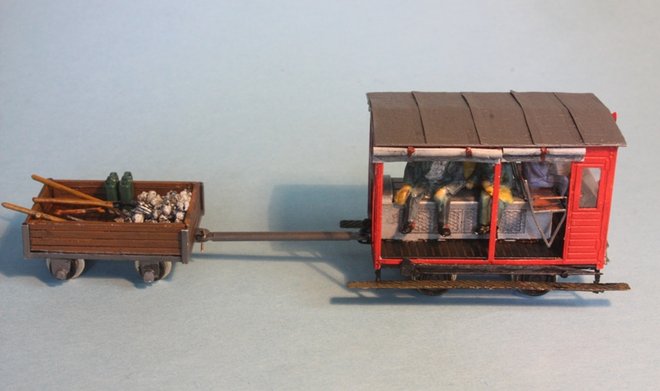

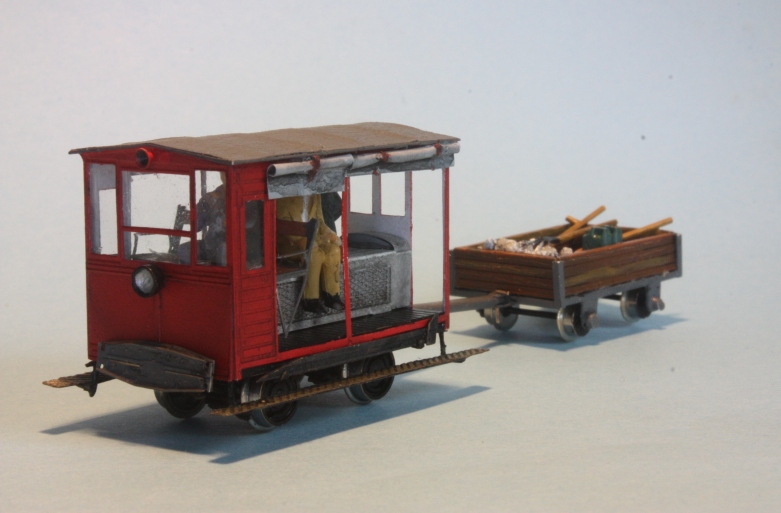

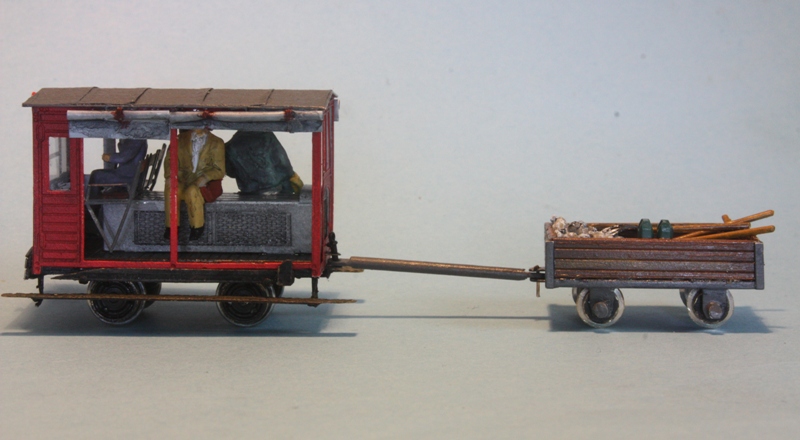

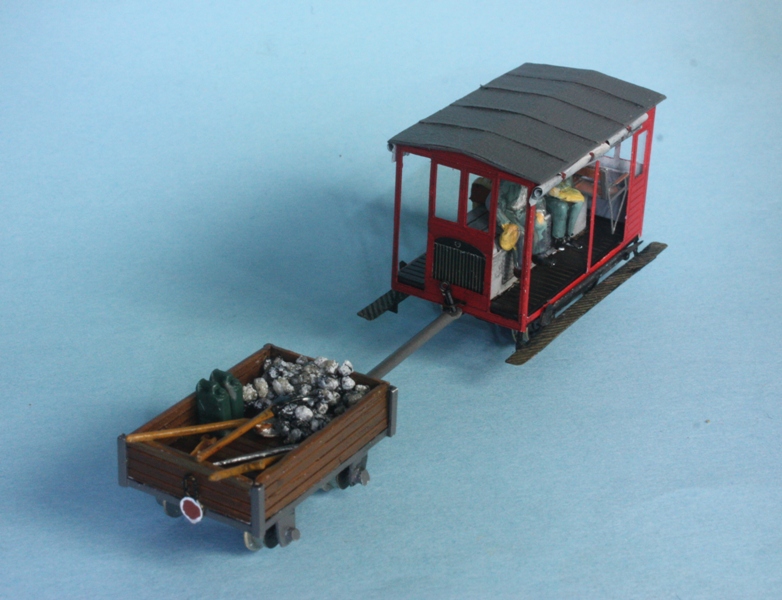

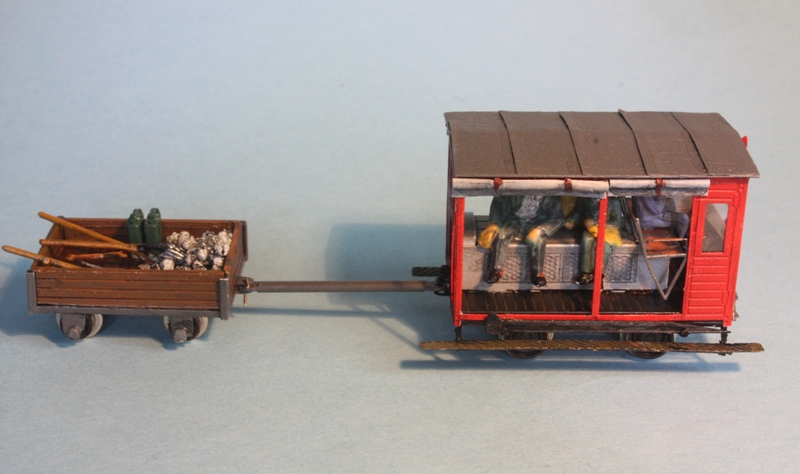

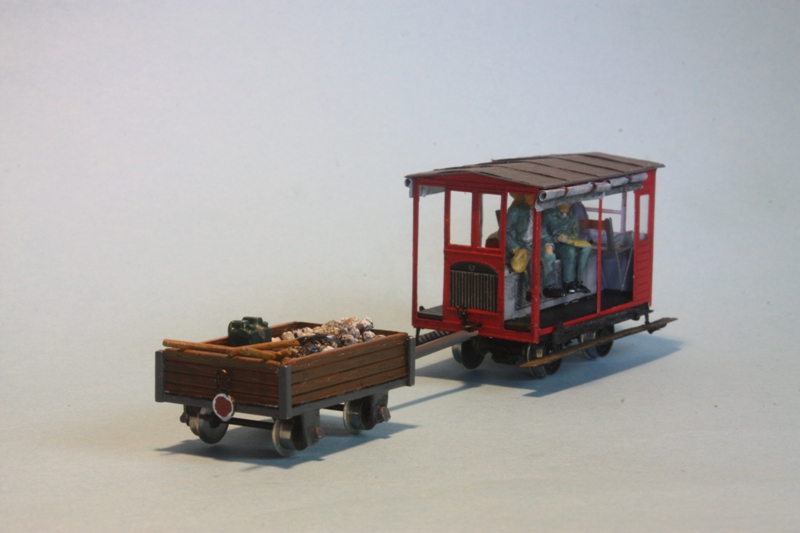

Avec le lorry :

Voila maintenant la balle est dans votre camp pour le montage de ce sympathique engin

Vivement la "coureuse"

[Douglas]

Rien à dire, c'est beau! le kit et le très bon montage!

[Kazh du]

Et dire qu'il y a un moteur la dedans
Superbe kit, très beau montage
Le tandem Marcel-Beyer au top

[rantanplan]

bon ben voilà---

Bravo et vivement la livraison... hum.. hum.. hum..

[Storm]

Ouais, va falloir bosser Marcel maintenant Vous me mettrez une Corse bien aérée je vous pris

Quelles seront les dimension du Lorry pour info (Lxl)

[Beyer-Garrat]

15x20 mm

[Storm]

Le tien ou celui de Marcel A ces dimensions, c'est nickel pour ce à quoi je pense

[Beyer-Garrat]

Le mien je n'ai pas les dimensions de celui de Marcel
Les lorry des CFC possédaient 4 roues par essieu voir photo plus haut si c'est a cela que tu penses

[Storm]

Non, je ne pense pas à ça Mais bon, on verra le moment venu Par contre, je pourrai faire une corse avec la version 2 Marcel? Bé oui, t'as pris des risques en faisant une "2"

[Sixtifs]

Quel diamètre pour les roues du lorry ?

Et pour celui à 8 roues, ça semble encore plus petit.

[YVES]

Jolie draisine !

[Marcel]

@Storm : le plateau de mon lorry fait 15,3mm x 23mm

Un risque en proposant la version à toit arondi de suite ?... Bah je ferais moitié moitié...

[pelican]

Y m'énerve, y m'énerve, y m'éneeeerve ...

[Beyer-Garrat]

Quel diamètre pour les roues du lorry ?

Et pour celui à 8 roues, ça semble encore plus petit.

En fait ce sont les roues avant d'un bissel de locomotive en N dont le châssis m'a servi en Hoe. elles font 4 mm avec un voile "énaurme" de 1 mm,
qui sert a maintenir la roue a hauteur lors du passage des ruptures au passage du cœur d'aiguille.La largeur est elle aussi surdimensionner en N par rapport au diamètre .

J'ai réduit par tournage a la perceuse le diamètre à 3,5 mm et l'épaisseur de la roue à 2mm, permettant vu la faible largeur du lorry de respecter la cote de calage Hom.
On atteins là les limites mécaniques au 1/87 en dessous déraillement assuré a la moindre jonction ou aiguille.

Pour les CFC il faudrait descendre a 1,5 voir 1mm réalisable avec du tube laiton, mais limite mécanique et poids (il en faut pour assurer la stabilité et la la draisine ne peut plus le remorquer)

[Storm]

Merci Marcel En fait, je pensais me servir du lorry pour y placer un décodeur Ca devrait le faire. Pour la version "toit arrondi", je n'avais pas compris Je pensais que la CFBS avec son radiateur spécial avait d'autres différences alors que je peux obtenir une CFC en ne montant pas ce radia tout simplement. Enfin, si j'ai bien compris
