Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Douglas » 21 04 2014 à 19:50

Pas mal cette idée pour réaliser les rideaux! E2
On attend une petite photo de la bête et aussi d'un certain Billard! :rod_siflet :B3
Douglas arboriste mais pas que !!!
Avatar de l’utilisateur
Douglas

Messages: 5117
Enregistré le: 25 04 2006 à 11:08
Localisation: Présipauté de Groland

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 21 04 2014 à 21:34

#B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar rantanplan » 21 04 2014 à 21:59

superbe montage!
Les plis des rideaux sont très semblable à celle que je côtoie régulièrement au Blonay-Chamby...

Faudra la monter celle-là, vivement la commercialisation.
Jérôme
Avatar de l’utilisateur
rantanplan
meilleur ami des daltons
meilleur ami des daltons

Messages: 254
Enregistré le: 28 03 2008 à 19:15
Localisation: Suisse... ...

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 22 04 2014 à 08:04

Merci :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 22 04 2014 à 10:18

Histoire d'entretenir le buzz je vais vous parler du gros plus made in B.G :B3

Une draisine c'est bien deux ces mieux certes .................. mais avec un lorry c'est encore mieux !

En attendant la sortie de celui de Marcel je m'en suis concocté un tout droit sorti de mon imagination :prrrt: tot p'tit et tout mignon :B3

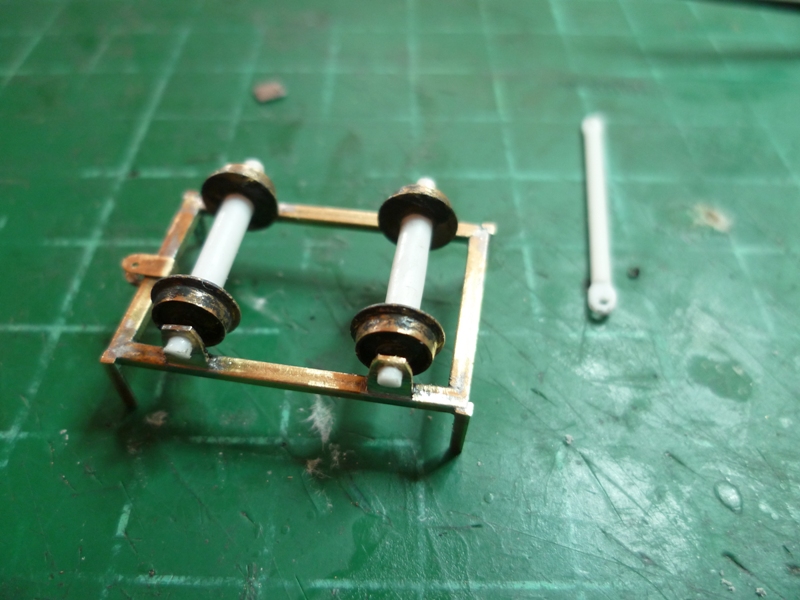

13 soudures plus tard ...............

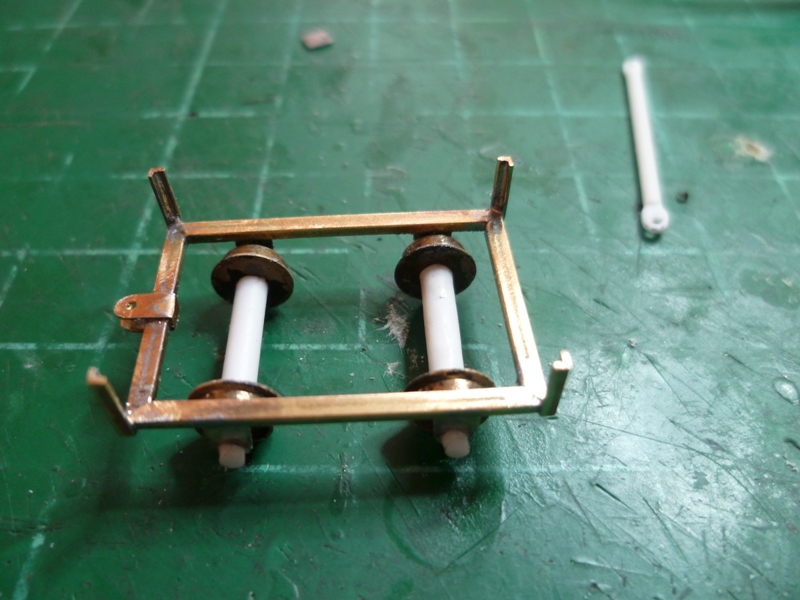

Pour les essais je l'ai équipé de roues "Caramel" rescapées de la motorisation de la draisine "Markling" un peu trop grosses a mon goût. #B5

Désolé pour l’absence de la pièce de 2 centimes d'euros elle recouvrait le lorry :H2
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Kazh du » 22 04 2014 à 12:10

Beyer-Garrat a écrit:Désolé pour l’absence de la pièce de 2 centimes d'euros elle recouvrait le lorry :H2

Il y avait la solution de poser le lorry sur un réglet #B5
Bon là c'est subtile...les carreaux sur le tapis de coupe doivent faire 10mm?
Le profilé plastique passe au travers des roues ou est ce un tube dans lequel un second profilé est glissé? :D3
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7892
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Sixtifs » 22 04 2014 à 12:33

les roues du Caramel sont faites avec un moignon d'axe (env 1mm de diamètre).
Ces moignons sont glissés dans un tube en plastique qui sert d'axe à l'essieu.

Le squelette du lorry est fin !

Cela me donne envie d'en faire un aussi en guise de récréation.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5014
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 22 04 2014 à 12:59

Tout a fait ,cela s'explique par le fait que ces petits engins captent le courant par l'axe des roues (non isolées)
évitant encrassement et frottements des lamelles.Je les ai remplacé par des roues classiques amincies.
Les paliers sont percés a 0,5 avec un léger fraisage a 0,9 qui donne un excellent roulement.
Les boites d'essieux sont en profilés CP.
L'engin mesure 15x20mm
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 22 04 2014 à 13:21

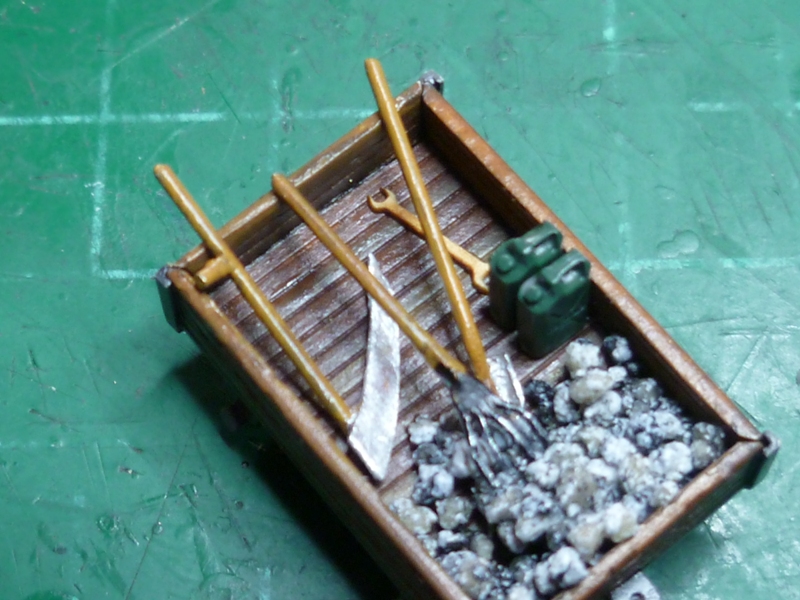

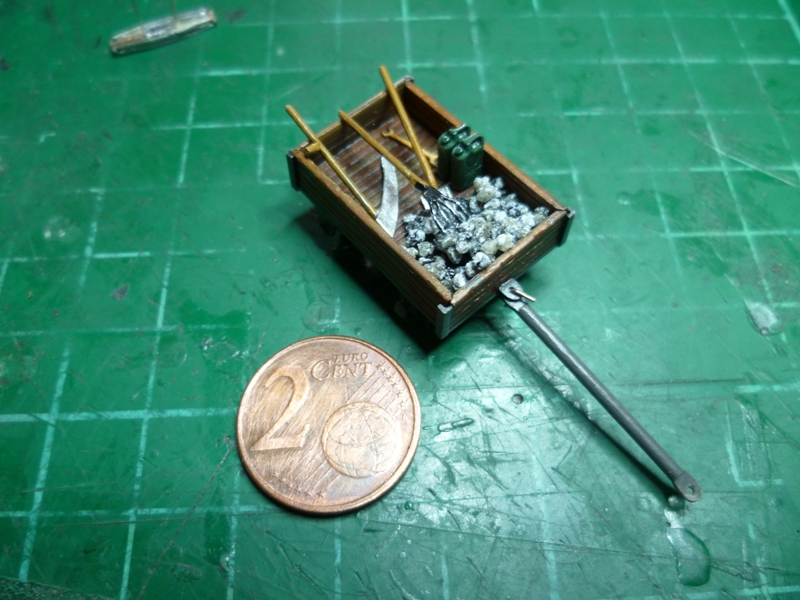

Quelques morceaux de cp rainurés, un peu de peinture, quelques accessoires dont certains fait maison avec des chutes de laiton (outils) et roulez jeunesse :H1

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Sixtifs » 22 04 2014 à 14:30

Joli !

Et nous sommes rassurés par le retour de la pièce de deux centimes ;)
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5014
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Storm » 22 04 2014 à 14:49

Il vient juste de toucher sa retraite C7 Sympa le Lorry #B6


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23945
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar 130T » 22 04 2014 à 19:32

Beyer-Garrat a écrit:Les variantes : récapitulation ( liste non exhaustive ) C7


CFBS ex-Bretonne

[ http://fotoforum.fr/photos/2009/02/22.5.jpg ]



Bon montage :maitre:


Juste un petit détail : la draisine CFBS est arrivée neuve sur le réseau des bains de mer vers 1928 ( donc pas ex réseau breton ) . A été recarrossée semble t 'il dans les années 50 . Nouvelle caisse un moins haute que d' origine , et sur montants métalliques . Néanmoins , petite curiosité technique , le circuit électrique a gardé ses 2 fils + et - , donc n' utilise pas la masse pour le retour .

130T
130T

Messages: 1739
Enregistré le: 08 10 2006 à 00:59
Localisation: Le Crotoy

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar 05mogul05 » 22 04 2014 à 21:18

Beyer-Garrat a écrit:13 soudures plus tard ...............



y m’énerve, y fait qu'a m’énerver H4 :C1. . :maitre:. . :maitre:
u trinighellu
Avatar de l’utilisateur
05mogul05

Messages: 1467
Enregistré le: 12 11 2011 à 23:04
Localisation: gard-ardèche

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar Beyer-Garrat » 22 04 2014 à 21:32

Meuh non faut pas C7



Jerrycans Thèque (Hauler),clef plate en lasercut excellent produit Vector (US) Signalisation fin
de convoi ABE :maitre:

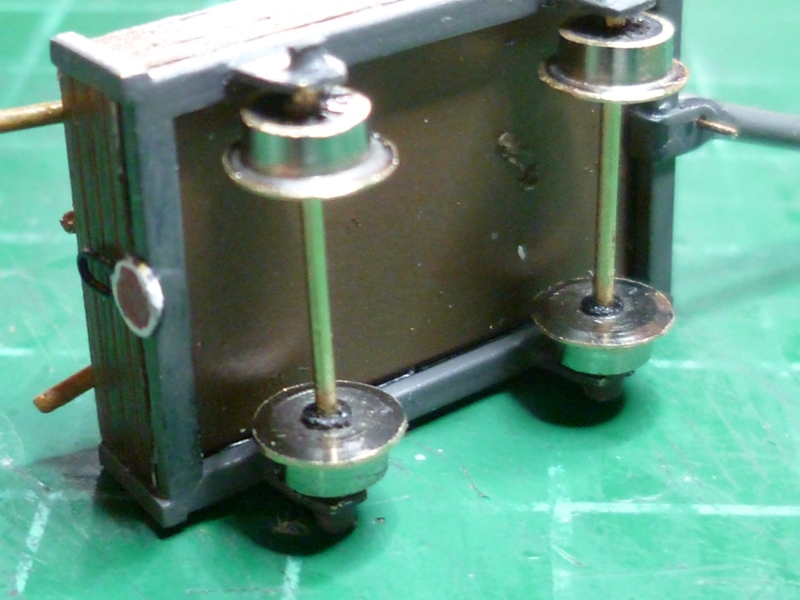

Avé les roues définitives

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Exclusivité PME Montage Draisine M.Jolly Modelisme [Hom]

Messagepar pelican » 22 04 2014 à 21:51

05mogul05 a écrit:
Beyer-Garrat a écrit:13 soudures plus tard ...............



y m’énerve, y fait qu'a m’énerver H4 :C1. . :maitre:. . :maitre:

Ah !!! toi aussi ??? H4 H4 H4
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50606
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon
