draisine billard

bonjour a tous
je projette de construire une draisine billard en Oe , du moins la caisse , j ai un chassie d une loco magic train .
j ai fais des recherches pour les dimensions , et j ai trouvé sur un site ou il donne juste la longueur et la largeur soit 3m par 2m 70 donc une fois mis a l échèle au 1/43eme cela donne environ 7cm par 6
je trouve que cela fais bien large pour du Oe ou est ce normal
quelqu'un a t il des cotes précise?

[Sixtifs]

Oui c'est trop large.
Je viens de mesurer sur le livre de Michel Viers (Tarn) p 341, dessin à l'échelle 1/43,5 :
longueur caisse 70 mm
longueur toit 76 mm
largeur caisse 39 mm
largeur toit 43 mm
largeur aux marchepieds 49 mm
hauteur toit au dessus du rail 53 mm
diamètre roues 14 mm

[fracell]

merci Sixtifs pour ta réponse
je vais donc m y mettre , comme on dit y a plus ka (merci pour la correction )

[Tchou_tchou 01]

Tiens,voilà une idée intéressante...

Tchou_tchou 01

[130T]

Haaa Draisine Billard

Si c'est une 4 -4 - 15 ( ce qu 'il y a au Petit Anjou , aux Cotes du Nord ou en Baie de Somme ) :

_ la draisine du Petit Anjou possède sa caisse d ' origine gabarit métrique _

_ la draisine des Cotes du Nord : voie métrique , caisse large ( ex VN probablement )

_ la draisine CFBS a été recarrossée dans les années 50 , caisse un peu plus basse sur montants métalliques

_ et au risque d'écrire une bêtise de plus : la draisine ex PO de Mulhouse : Voie normale mais gabarit étroit

Donc plusieurs interprétations possibles en modélisme , la plus " dans son jus " , la caisse comme la mécanique est la draisine du Petit Anjou

PS : 4_4_15 = 4 cylindres 4 temps 15 chevaux ( moteur Ballot souvent )

130T

[fracell]

bonjour
j ai trouvé sur voie libre 73 un plan d une draisine billard , en fait assez simple , avancement des travaux, reste a faire le toit

[Beyer-Garrat]

Haaa Draisine Billard

Si c'est une 4 -4 - 15 ( ce qu 'il y a au Petit Anjou , aux Cotes du Nord ou en Baie de Somme ) :

_ la draisine du Petit Anjou possède sa caisse d ' origine gabarit métrique _

_ la draisine des Cotes du Nord : voie métrique , caisse large ( ex VN probablement )

_ la draisine CFBS a été recarrossée dans les années 50 , caisse un peu plus basse sur montants métalliques

_ et au risque d'écrire une bêtise de plus : la draisine ex PO de Mulhouse : Voie normale mais gabarit étroit

Donc plusieurs interprétations possibles en modélisme , la plus " dans son jus " , la caisse comme la mécanique est la draisine du Petit Anjou

PS : 4_4_15 = 4 cylindres 4 temps 15 chevaux ( moteur Ballot souvent )

130T

Si tu as une photo de la CDN en gros plan 130T je suis preneur

Un modéle qui se présente bien Fracell

[Kazh du]

Si tu veux j'en ai

Draisine à Langueux Afcdn

Devant et derrière ainsi que les deux côté, j'avais essayé de me mettre au mieux pour justement la reproduire

[fracell]

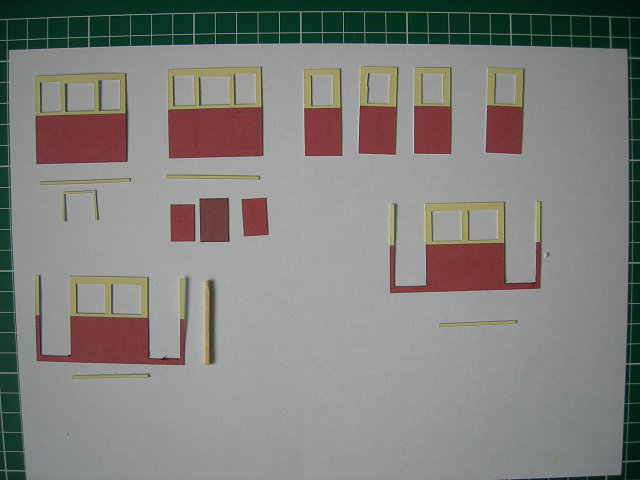

la suite ,les cotés sont assemblés ,juste vous dire que le modèle est fait avec du papier photos

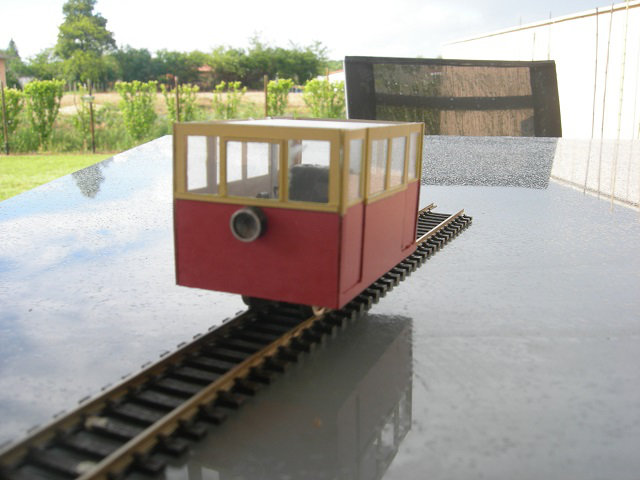

bon pour le bogie moteur je n ai trouvé que celui la et comme les finances sont juste on va faire avec , je vais peut être mettre des rideaux pour cacher le moteur , juste deux photos , la lumière n est pas top

[Kazh du]

Sur la draisine des CdN, les portes coulissent à l'extérieur de la carrosserie, je trouve que ça donne plus de relief à la caisse.
Ceci dit elle est bien sympa ta petite puce

[Beyer-Garrat]

Merci pour la photo

[Kazh du]

Allez vite fait avant de retourner bosser

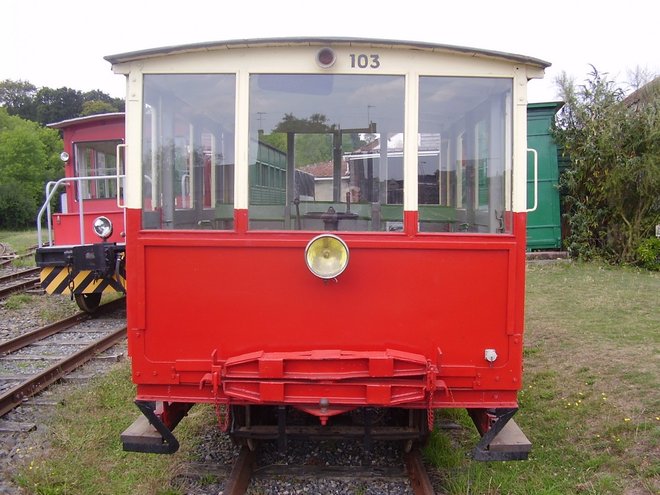

Draisine CdN à Langueux (22)
Côté gauche

Draisine CdN à Langueux (22)
Face avant

Draisine CdN à Langueux (22)
Côté droit

Draisine CdN à Langueux (22)
Face arrière

Le ronflement du moteur.....

[diabolo]

réseau CENTRE
Diabolo

[130T]

Sur la draisine des CdN, les portes coulissent à l'extérieur de la carrosserie, je trouve que ça donne plus de relief à la caisse.
Ceci dit elle est bien sympa ta petite puce

Les marche-pied aussi ça joue

[fracell]

bonjour a tous

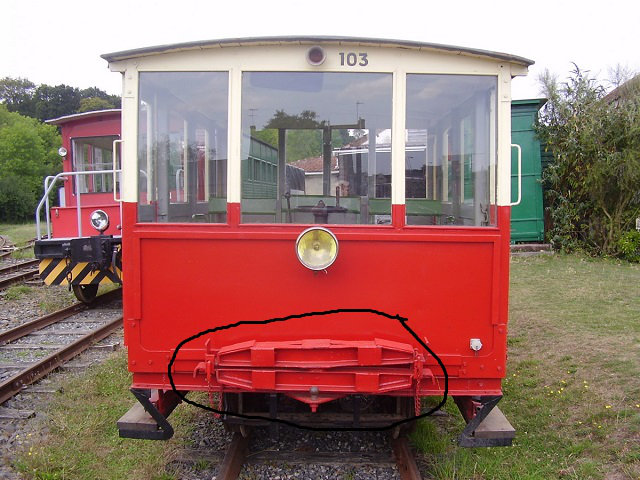

bon j ai encore pas mal de boulot a faire sur la draisine , ( toit, marche pieds,etc..), juste une question qu'est ce donc ce que j ai entouré sur cette photo ,je pense a des sabots mais je n en suis pas sur et si oui comment les faire ?
