Re: Mon réseau dépôt au 1/18em

Messagepar ptitrain » 07 02 2019 à 09:07

c'est un seau lapin :rod_siflet
-------------------
Quand on voit c'qu'on voit, puis qu'on entend c'qu'on entend, on a raison d'penser c'qu'on pense.
Patience et longueur de temps font plus que force ni que rage
Je l'aurai un jour, je l'aurai... H4
Avatar de l’utilisateur
ptitrain

Messages: 3124
Enregistré le: 11 11 2014 à 08:38
Localisation: La garenne colombes 92

Re: Mon réseau dépôt au 1/18em

Messagepar Sixtifs » 08 02 2019 à 10:46

cloclo57 a écrit:Bonsoir les amis
C'est vrai Patrick pour l'utilisation du " liquid chrome " c'est un peu spécial si le support est mat et absorbant on obtient un effet zingué neuf , si le fond est lisse on obtient un effet chrome mais la moindre rayure est mise en valeur mais les chromes sur une harley sont top . J'avais acheté un stylo + sa recharge ( le stylo pratique pour les jonc chromé et pour les surface assez importante la recharge avec un pinceau doux ) attention si l'on met un peu de trop le séchage est plus long dans tous les cas attendre le plus longtemps possible sinon il y a une oxydation au contact des doigts ( cela devient ci-terne :H1 ). de plus pas besoin de peinture noir en dessous le chrome en direct.
Ce week-end expo maquette donc rien de nouveau sur le réseau a prévoir.
Autrement les seaux réalisés on passe a autre chose un peu plus compliqué la lessiveuse + ............le réchaud a gaz après des recherches sur gogo je n'ai eu que de maigre résultat si Patrick tu avais quelques documents ou même toi Yves je suis preneur ( projet faire chauffer la gamelle avec dégagement de vrai vapeur d'eau dans la cour près du poulailler au premier plan a voir.........)
Allez bonne soirée et merci
le Clauuuuude


Pour quelques photos de vieux objets, cherche aussi sur le boncoin.

Quand tu cherches lessiveuse, tu as des réchauds en prime !

Abandonne Gorgoyle, c'est un gros monstre.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4538
Enregistré le: 01 05 2006 à 06:17
Localisation: entre 60 et 100

Re: Mon réseau dépôt au 1/18em

Messagepar Patrick ze rabbit Deludin » 08 02 2019 à 12:46

pelican a écrit:
Patrick ze rabbit Deludin a écrit::F5
Super-réalistes, les eaux en zinc vieilli E2 !
Et pas facile à faire #B6 .
C'est vrai qu'ils ne restent pas longtemps neufs.


de l'eau en zinc vieilli ... mon dieu mon dieu ... :H2

superbe, les sots, heu .. les sceaux ... non ... les sauts ... seaux ... :rod_mdr2 :rod_mdr2 :rod_mdr2

:F5
Ah voui, pardon :( , il fallait lire "les sots vieillis" :rod_siflet .
:rod_mdr2

J'aimerais bien qu'on ne me jette pas l'eau propre, euh l’opprobre...
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6295
Enregistré le: 08 10 2014 à 19:32

Re: Mon réseau dépôt au 1/18em

Messagepar laisse les dire » 08 02 2019 à 23:45

Bonsoir Cloclo , je vois que certains sont assidus au travail ( pas comme d autres :mrgreen: ) longtemps que je n avais pas été faire un tour dans ton petit monde , tout ces accessoires me rappelle une quincaillerie au bas de la cathédrale de vannes que j avais toujours un grand plaisir à visiter ,remplie d objet costauds et faits pour durer toute une vie et bien plus , un monde disparu hélas

continue à nous faire rêver #B6
partir de rien pour arriver à pas grand chose , c est toujours mieux que rien
Laurent
Avatar de l’utilisateur
laisse les dire

Messages: 985
Enregistré le: 03 02 2011 à 14:03
Localisation: riantec /St Gildas de Rhuys

Re: Mon réseau dépôt au 1/18em

Messagepar cloclo57 » 09 02 2019 à 19:05

Merci beaucoup les amis
Ne t' inquiète pas "laisse les dire " c'est loin d' être fini....
merci a toi aussi sixtifs pour le tuyau , ce week end étude et réalisation du plan de réchaud , voir de la lessiveuse si je trouve les cotes .......
Avatar de l’utilisateur
cloclo57

Messages: 1133
Enregistré le: 03 05 2011 à 18:23

Re: Mon réseau dépôt au 1/18em

Messagepar Patrick ze rabbit Deludin » 09 02 2019 à 20:45

:F5
Ah, lessiveuse, 'faut que je regarde dans la cave demain :F9 .
Mais il y avait plusieurs tailles suivant le nombre de membre dans la famille et... la taille des draps :F9 .
Si, parce qu'on lavait les draps "de temps en temps". Non pas qu'on était sale mais on attendait d'en avoir plusieurs paires en attente dans la "buanderie" pour faire bouillir une grosse quantité d'eau, ce qui était dispendieux (chez nous, on n'est pas avare, on est économe. C'est pas pareil :rod_mdr2 ).
L'eau bouillait sous les draps, entourés autour du col, grâce au réchaud et à la bouteille de gaz, puis elle montait dans le col pour se répandre et traverser les draps. Et refroidir par voie de conséquence.
Le thermosiphon appliqué au nettoyage #B6 !
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6295
Enregistré le: 08 10 2014 à 19:32

Re: Mon réseau dépôt au 1/18em

Messagepar Patrick ze rabbit Deludin » 09 02 2019 à 20:46

Tiens, y'a l'essplication chez "Oui qui"...
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6295
Enregistré le: 08 10 2014 à 19:32

Re: Mon réseau dépôt au 1/18em

Messagepar Patrick ze rabbit Deludin » 09 02 2019 à 20:58

Un exemple de dimension :
H totale avec le couvercle : 52 cm
H du bac seul : 48 cm
Ø en haut : 48 cm
Ø en bas, euh :F9 ...
https://www.brocantelab.com/produit/646 ... ntage.html
Voir le dessin de "Oui qui" pour une idée du Ø inférieur.
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6295
Enregistré le: 08 10 2014 à 19:32

Re: Mon réseau dépôt au 1/18em

Messagepar cloclo57 » 10 02 2019 à 18:39

Bonsoir les amis
Merci Lapin avec "ouiki" il y a même le schéma de fonctionnement SUPER :ipb-251 :ipb-251
Maintenant je n'ai plus d' excuse pour ne pas la faire du reste de mon coté j'ai trouvé un réchaud ancien qui si je me souviens bien pouvait ressembler beaucoup a ce modèle.

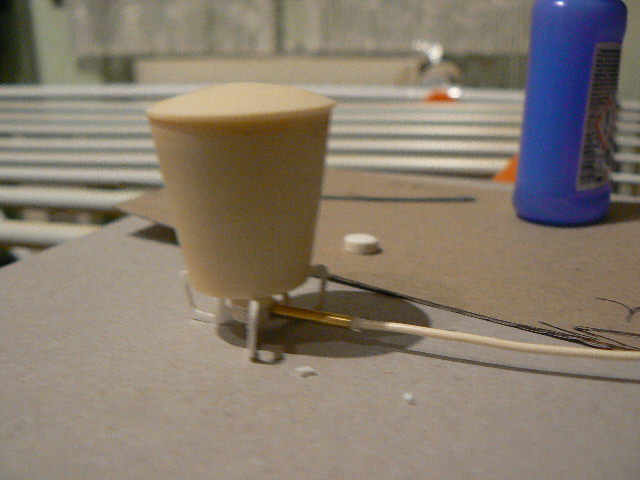

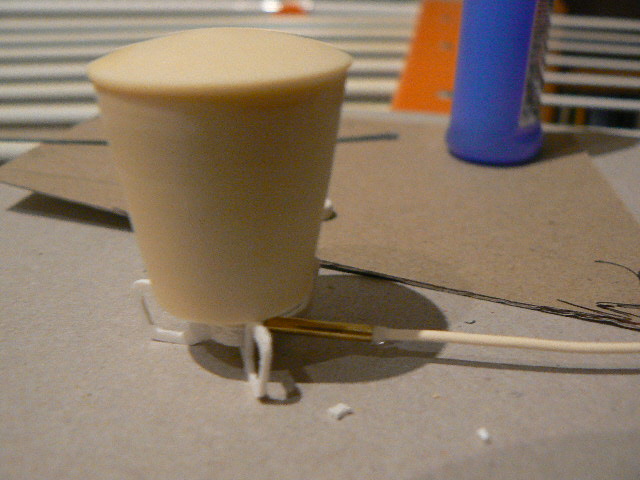

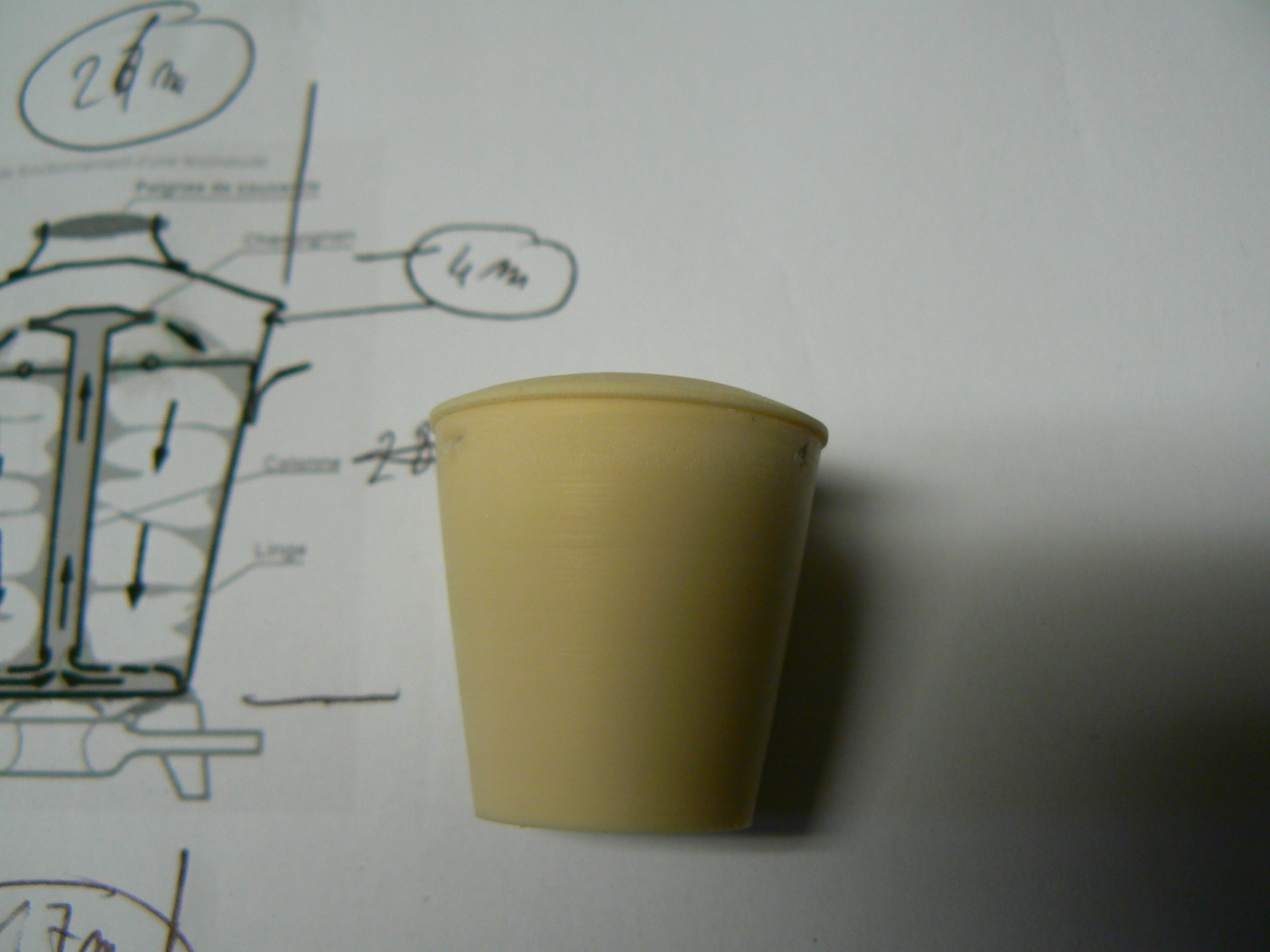

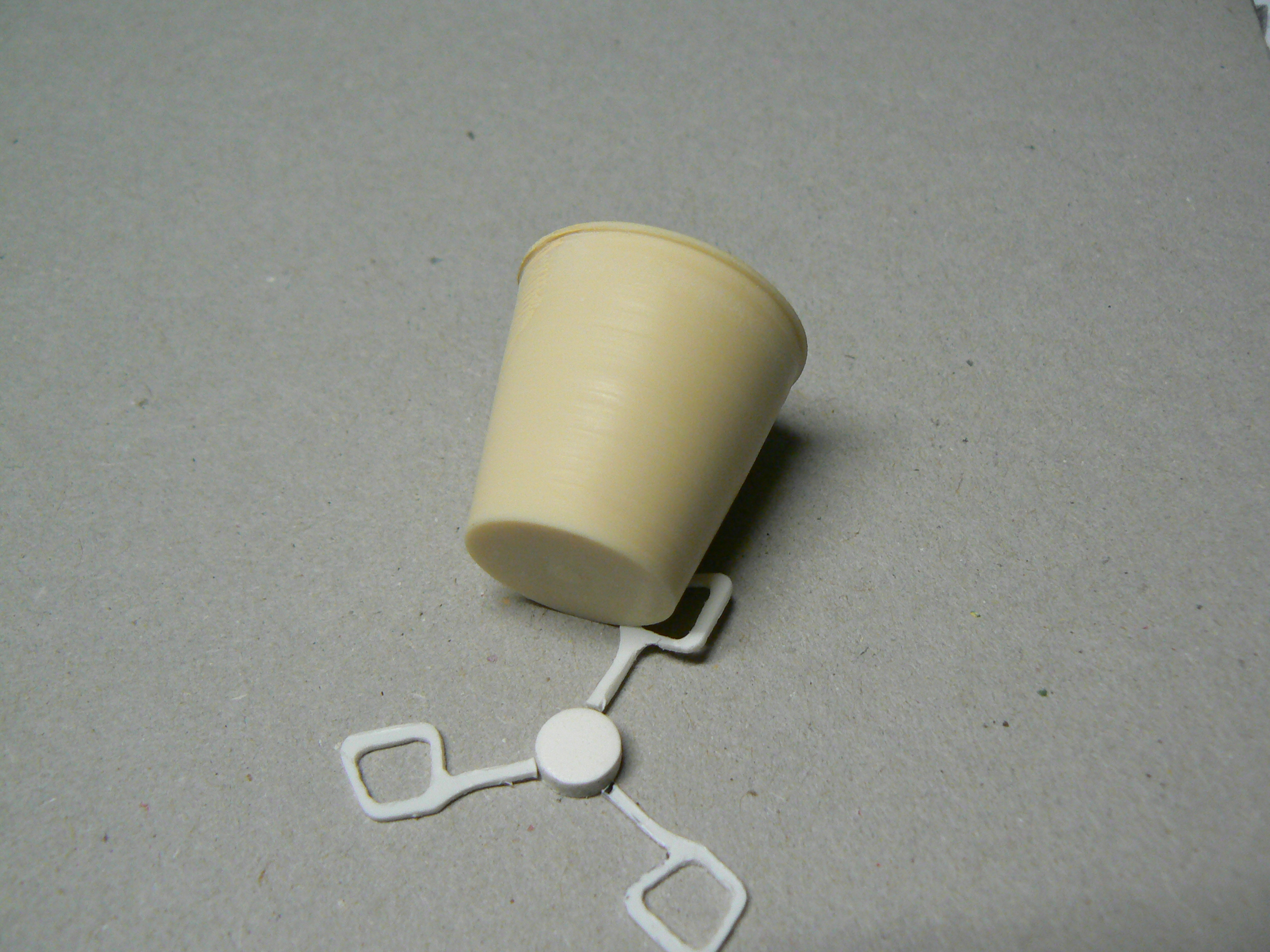

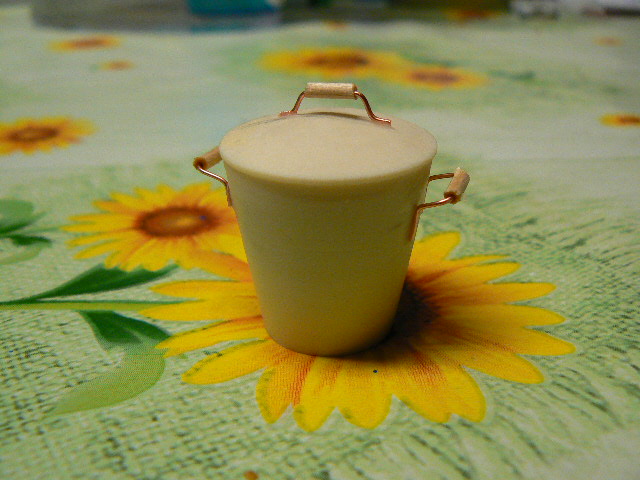

- La lessiveuse est un rond de 30mm de diamètre en résine de polyuréthane tourné au profil le plus juste du plan , manque pour l'instant les poignées car une 2em devrait voir le jour ouverte celle ci ( la première servant de gabarit en développé )

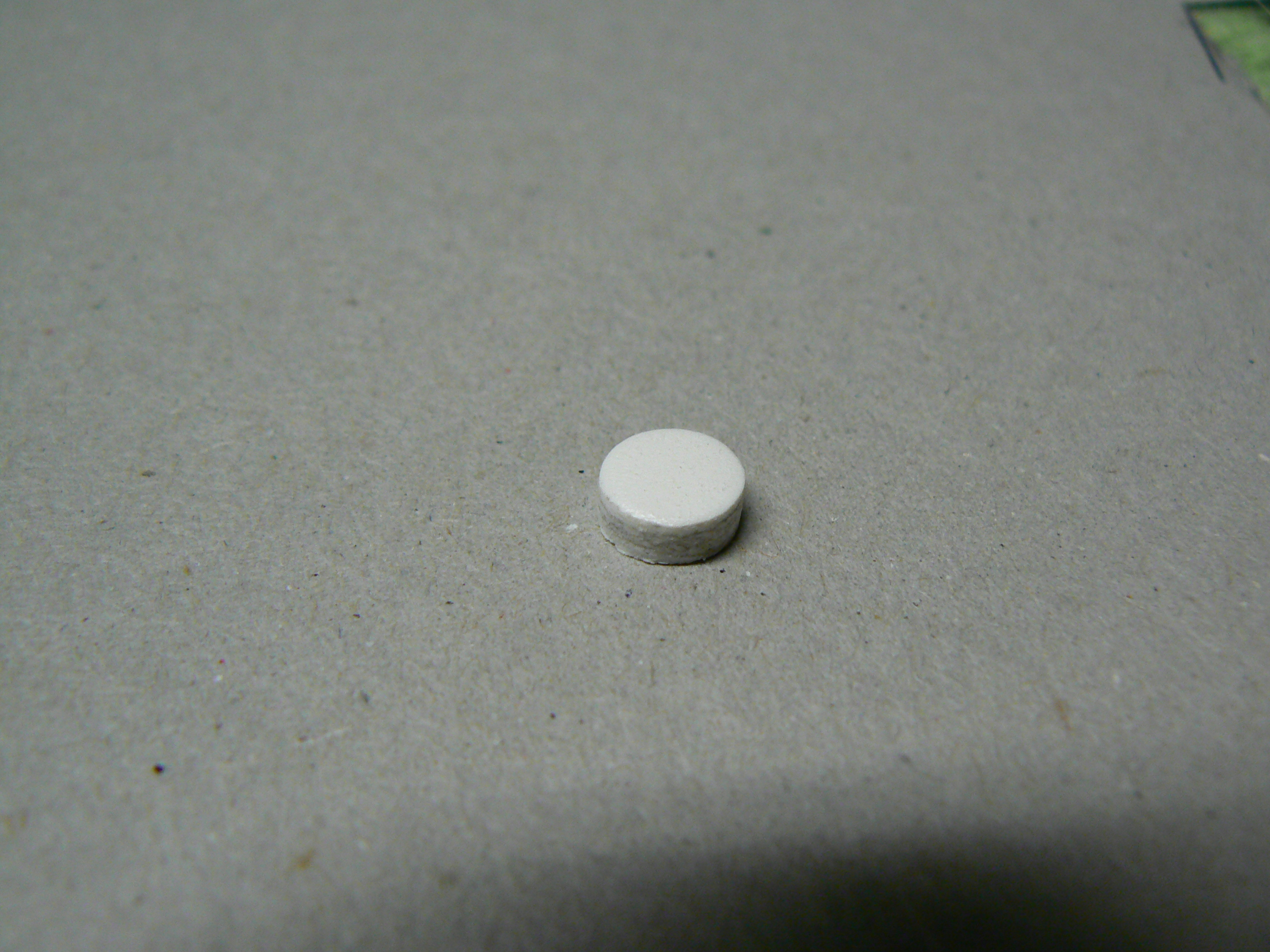

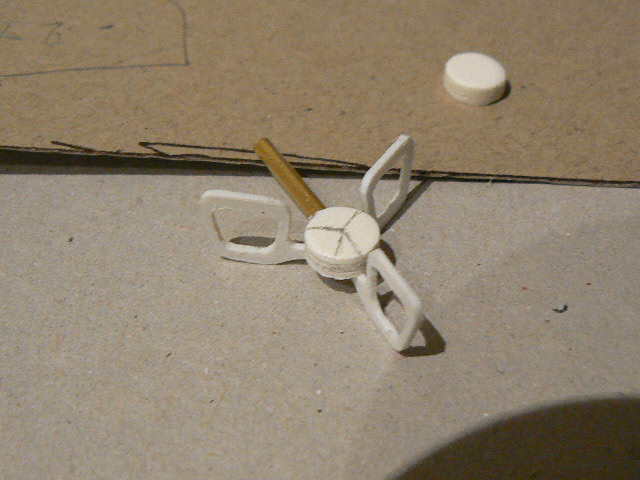

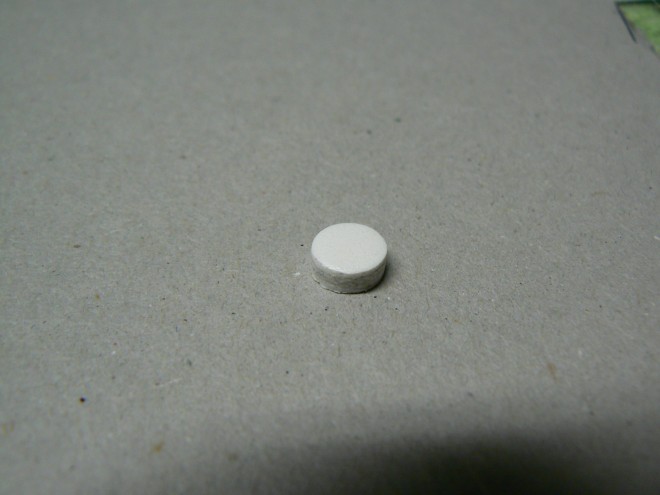

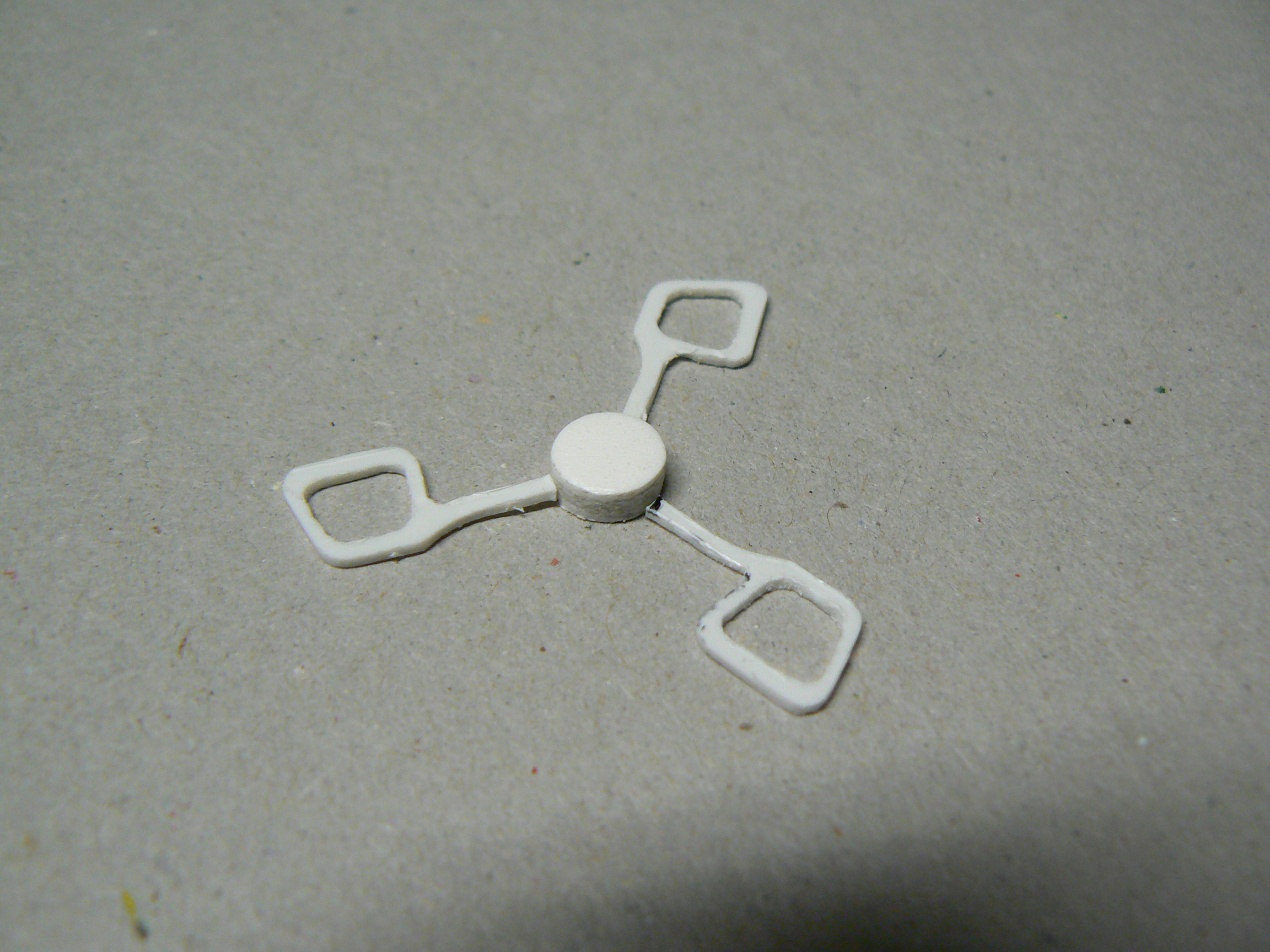

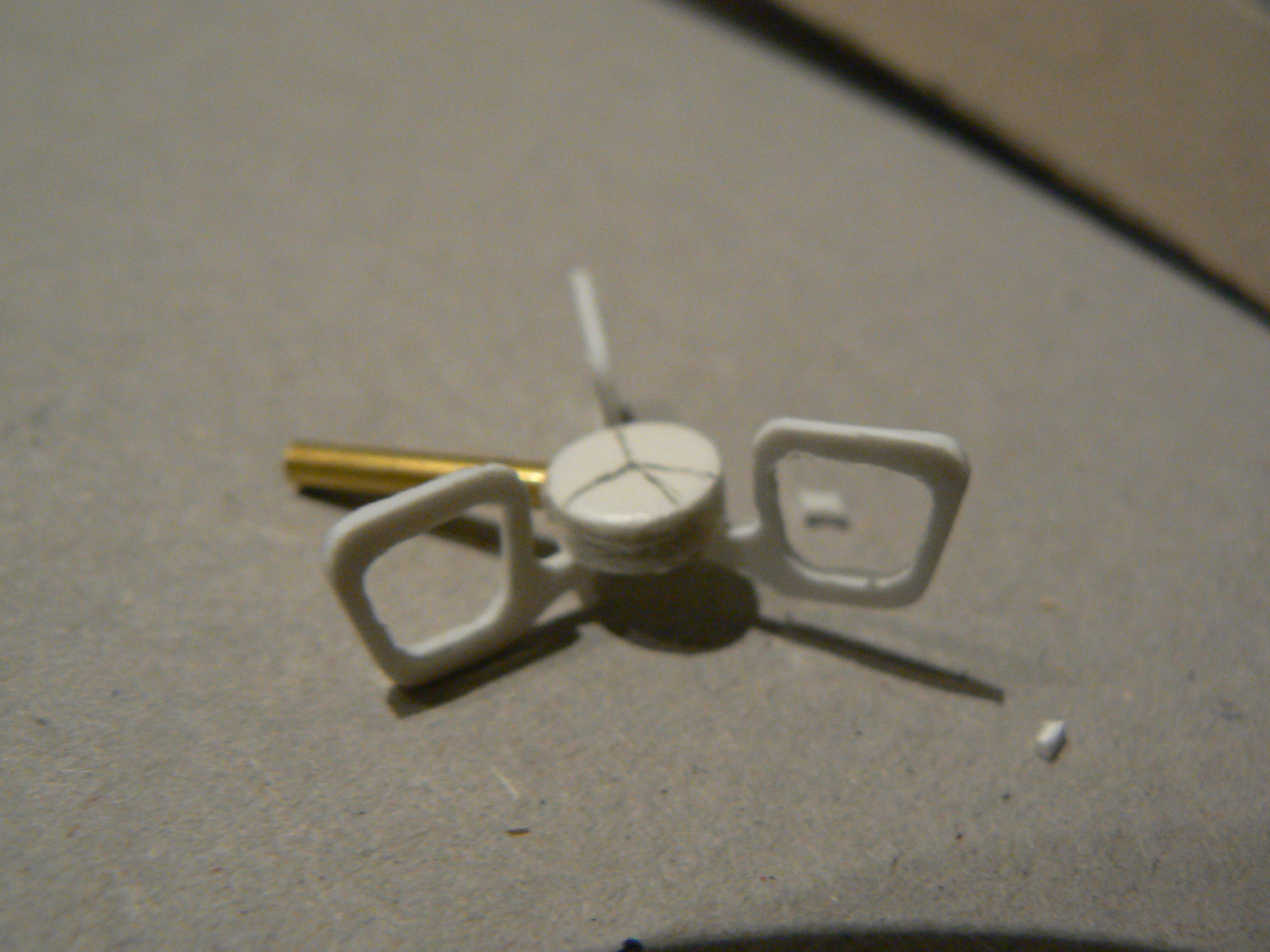

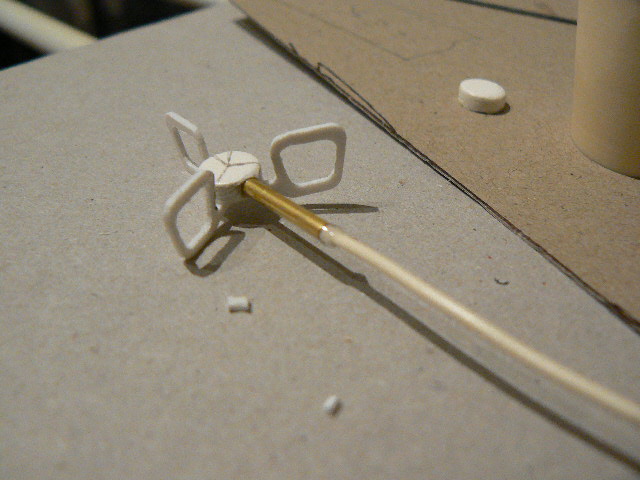

- Le réchaud est en plastique de 0.75mm d' épaisseur pour les 3 branches du support , le bruleur est un rond en plastique coupé a l' emporte pièce diamètre 7mm un tube en laiton de 2mm est collé sur ce dernier , a l'autre extrémité un fil électrique d' un millimètre est collé il ira ce raccorder sur le détendeur de la bouteille de gaz .
bon ce n'est pas fini mais en bonne voie. Votre aide a tous a " galvanisé " mon énergie et les idées" bouillonnes " :H1 :H1 :H1
Fichiers joints
Avatar de l’utilisateur
cloclo57

Messages: 1133
Enregistré le: 03 05 2011 à 18:23

Re: Mon réseau dépôt au 1/18em

Messagepar Patrick ze rabbit Deludin » 10 02 2019 à 19:33

:F5
Impec #B6 ! Je ne me rend pas compte de la taille réelle, surtout du réchaud, mais c'est du beau boulot bien propre E2 E2 .
N'oublie pas le robinet de réglage/arrêt au bout de la partie métallique du réchaud, juste avant le raccord avec le tuyau souple.
Robinet papillon, si ma mémoire est bonne :F9 ...

Pas retrouvé la lessiveuse dans la cave, elle a du retourner dans l'île (ou je ne vais pas actuellement, par manque de temps) : je lavais l'avais prêtée pour une expo sur... l'eau à Rochefort.

J'admire ton boulot, surtout les pattes du réchaud.
Je ne sais pas si tu opères comme ça :
Lorsque j'ai plusieurs pièces identiques à faire, je colle à l'aide d'une mini-goutte de cyano les feuilles de plastique entre elles, et je travaille le tout en même temps.
Il faut juste être TRÈS rigoureux C7 sur l'inclinaison des limes, de façon à toujours rester perpendiculaire au plan des feuilles. Sinon, y'a que la pièce d'un côté qui est bonne :H1 ...
Pour décoller, je passe une lame entre les feuilles et elles se séparent sans problème : la cyano adhère mais ne fond pas le plastique.
Après, un petit coup de ponçage et hop ! à la peinture.
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6295
Enregistré le: 08 10 2014 à 19:32

Re: Mon réseau dépôt au 1/18em

Messagepar cloclo57 » 10 02 2019 à 21:13

Merci Lapin
C'est exactement comme cela que je procède pour la technique des pièces " identique "
Après réflexion si tout va bien une lessiveuse ( celle ci ) en magasin et si j'y arrive une dans la cour près du poulailler en fonctionnement mais lors du fonctionnement la vapeur doit s'échapper du couvercle y en t' il beaucoup ?
Du coup maintenant il faut prévoir des fils pour étendre le linge
Avatar de l’utilisateur
cloclo57

Messages: 1133
Enregistré le: 03 05 2011 à 18:23

Re: Mon réseau dépôt au 1/18em

Messagepar Patrick ze rabbit Deludin » 10 02 2019 à 22:58

Me souviens plus : souvenirs de ma tendre enfance il y a... ouuuuuh (55 ans, par là).
Il me semble que le couvercle "forçait" un peu, mais la vapeur devait bien s'échapper sinon, dans le quartier, ça aurait fait... un certain bruit :rod_siflet .
Après, la quantité de "fumée" visible, c'est une histoire de différence de température et de taux d'hygrométrie avec l'extérieur, en toute logique de physique élémentaire :F9 .
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6295
Enregistré le: 08 10 2014 à 19:32

Re: Mon réseau dépôt au 1/18em

Messagepar cloclo57 » 17 02 2019 à 18:43

Bonsoir les amis
Petit résumé :

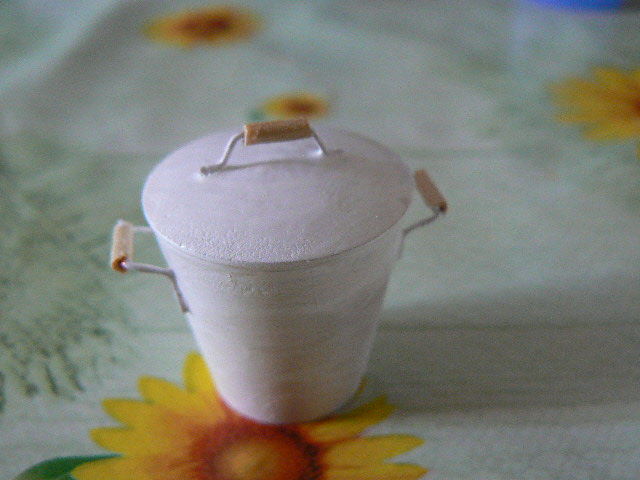

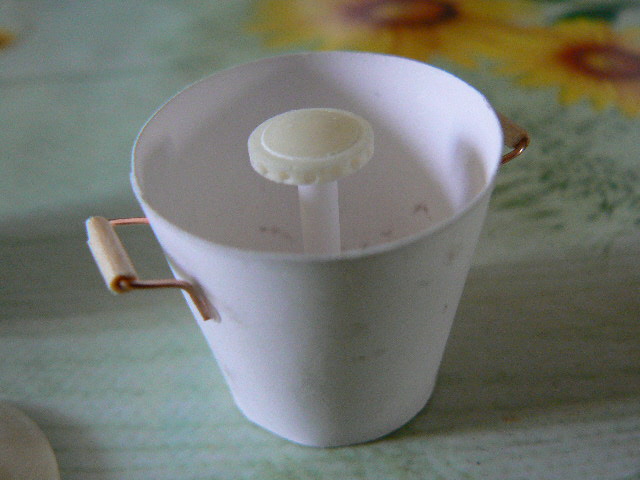

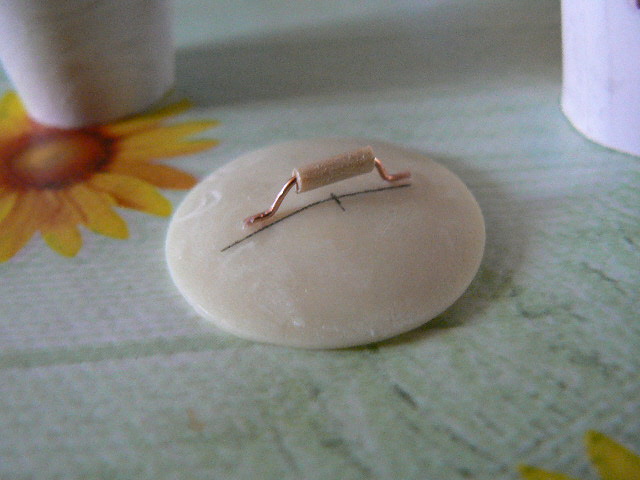

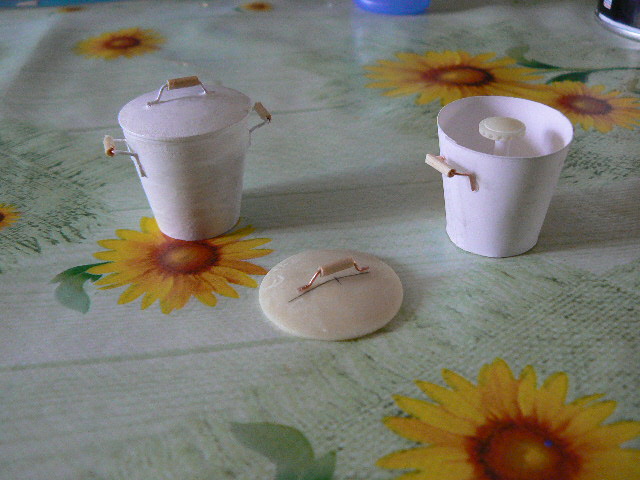

- une deuxième lessiveuse a vu le jour , elle est en papier bristol pour que l' on puisse voir a l'intérieur le champignon, l'eau et le linge.Les poignées sont faites avec du fil rigide de téléphone et le rond en bois véritable est percé le tout collé . L' ensemble ira sur le réchaud , le tuyau et la bouteille de gaz ......peut être madame en train de sortir le linge avec la grande pince en bois :F9 :F9

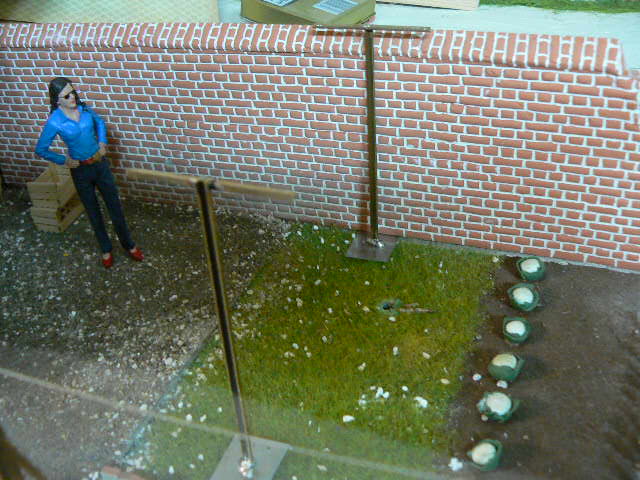

- Etude de réalisation de deux poteaux avec des fils pour étendre le linge et surtout un mini ventilateur d' ordinateur caché sous des buissons qui soufflerait du " vent " et ainsi agiter peut être un drap( pour la surface ) cela devrait donner de la vie. :D5 :D5
Fichiers joints
Avatar de l’utilisateur
cloclo57

Messages: 1133
Enregistré le: 03 05 2011 à 18:23

Re: Mon réseau dépôt au 1/18em

Messagepar YVES » 18 02 2019 à 06:47

A la quincaillerie, il faudra faire de la réclame pour vendre les lessiveuses.
https://gallica.bnf.fr/ark:/12148/btv1b9003246x.item
Un catalogue, daté de 1924, des appareils ménagés.
https://gallica.bnf.fr/ark:/12148/bpt6k ... checontact
Enfin, sur le site de la BNF, une page appareils ménagers, des liens utiles pour les modélistes.
https://gallica.bnf.fr/conseils/content ... 3%A9nagers
:D :D :D
Vive SACM et FUF Haine Saint Pierre - Une GOLWE sinon rien !
YVES

Messages: 16015
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: Mon réseau dépôt au 1/18em

Messagepar pelican » 18 02 2019 à 08:21

Superbe, la lessiveuse :ok
faudrait une lavandière avec une robe, dans le vent, genre Marilyn .. :rod_siflet

Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 39886
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon
