Un mur qui tourne avec un portail roulant ? Quid ?

Messagepar La Mouette » 04 01 2013 à 22:00



Ma méthode à moi.
Les deux feuilles de dépron qui le constitue sont coupées au droit des parties courbes, de simples traits de cutter dans la 1/2 épaisseur pour la feuille courbée en arrière, des entailles en V sur au moins les 2/3 de l'épaisseur pour celle courbée vers l'avant. Évidemment toutes les entailles sont sur le joint et rien n'est visible de l'extérieur.

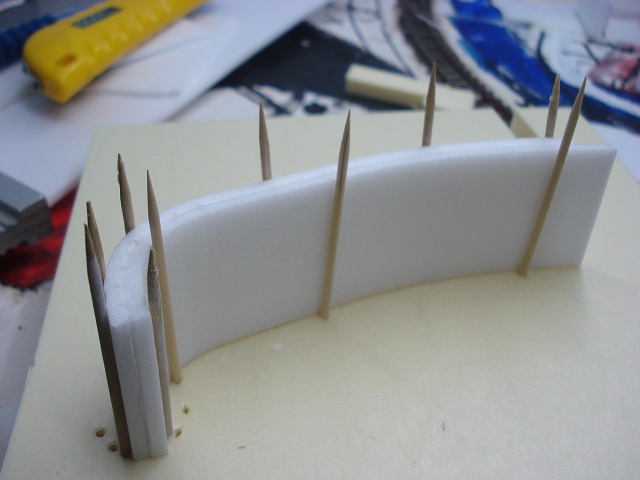

Copieusement encollées (colle à bois), les deux feuilles sont pressées dos à dos et mises en place sur un gabarit, sur lequel elles sont maintenues en place jusqu'au lendemain grâce à de petits piques en bois (cure-dents ou pique à grignote).



Après séchage, les défauts dans la courbure (succession de simili segments) sont poncés.

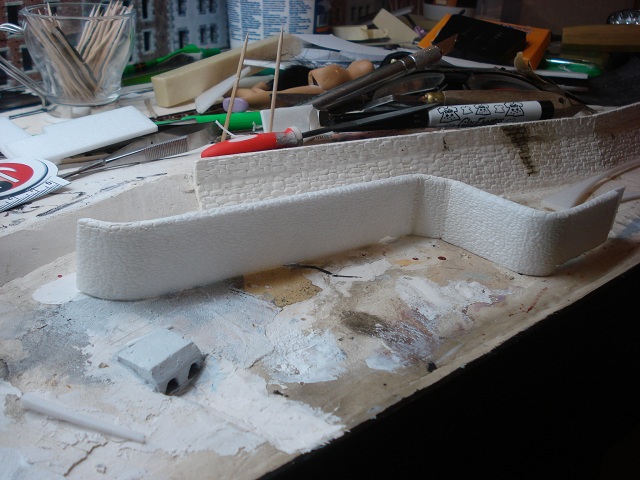

Il ne reste plus qu'à graver (des deux côtés H4 ), à décorer et à mettre en place.
Celui ci fera la jonction entre la grille de la maison d'armateur et ses pierres de taille en granite et le mûr bordant le bief du Guesna derrière le lavoir. Il comportera en son milieu une grande porte roulante (entrée et sortie de la voiture de Monsieur). :maitre:
Gilles, Modéliste Indépendant - LITR* addict
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
Monsieur et Madame Sinmalo-Alanagecépas-Delatarte ont un fils !! :rod_mdr2
La table des matières de mes élucubrations "Binicaises" !
Binic est au H0m français ce que De Gaulle est à l'Histoire de France du XXème siècle !
Avatar de l’utilisateur
La Mouette
Higgins du Velay
Higgins du Velay

Messages: 4928
Enregistré le: 16 05 2011 à 09:52
Localisation: 78 + 22 = 100% à L'Ouest !!!

Re: Dis comment qu'on fait un mur qui tourne ?

Messagepar mikado » 04 01 2013 à 23:42

Élémentaire mon chez Watson #B6
Bien vu ;)
Jean-Michel
Avatar de l’utilisateur
mikado

Messages: 1947
Enregistré le: 03 12 2008 à 15:00
Localisation: Issy les Moulineaux (92)

Re: Dis comment qu'on fait un mur qui tourne ?

Messagepar La Mouette » 04 01 2013 à 23:57

Cette partie de mes modules, coincées entre la voie, la partie courbe du fond de décor et le boulevard, et hérissée des constructions les moins commode (maison d'armateur, lavoir couvert), restera sans conteste comme l'endroit sur lequel je me serai le plus fait ... :x
Détail amusant, c'est aussi quasiment le seul endroit où mes voies verront du ballast (hormis ailleurs un peu entre les rails), bientôt. #B5
Gilles, Modéliste Indépendant - LITR* addict
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
Monsieur et Madame Sinmalo-Alanagecépas-Delatarte ont un fils !! :rod_mdr2
La table des matières de mes élucubrations "Binicaises" !
Binic est au H0m français ce que De Gaulle est à l'Histoire de France du XXème siècle !
Avatar de l’utilisateur
La Mouette
Higgins du Velay
Higgins du Velay

Messages: 4928
Enregistré le: 16 05 2011 à 09:52
Localisation: 78 + 22 = 100% à L'Ouest !!!

Re: Dis comment qu'on fait un mur qui tourne ?

Messagepar Douglas » 05 01 2013 à 00:01

:maitre: #B6
Douglas arboriste miniature
Avatar de l’utilisateur
Douglas
Bidouilleur invétéré

Messages: 4778
Enregistré le: 25 04 2006 à 10:08
Localisation: Présipauté de Groland

Re: Dis comment qu'on fait un mur qui tourne ?

Messagepar Sixtifs » 05 01 2013 à 08:56

Bon, j'aurais pensé qu'on fait un mur qui tourne avec des pierres qui roulent,
mais, Gilles, tu démontres qu'on le fait avec des pierres qui flottent ;)

As tu essayé le formage à chaud (eau chaude ou sèche cheveux) ?
J'ai aussi un mur courbe, en forex, pour lequel j'ai mélangé entailles au 1/3, formage à chaud puis collage sur base et contreforts arrière (noyé dans le terre-plein).
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4723
Enregistré le: 01 05 2006 à 06:17
Localisation: entre 60 et 100

Re: Dis comment qu'on fait un mur qui tourne ?

Messagepar pelican » 05 01 2013 à 09:32

un peu dans l'gaz, j'avais lu " As tu essayé le fromage à chaud (eau chaude ou sèche cheveux) ? "

:H2

cinq minute pour que le cent tombe ... H4
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques



petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 43103
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Dis comment qu'on fait un mur qui tourne ?

Messagepar Kazh du » 05 01 2013 à 11:29

Sixtifs a écrit:As tu essayé le formage à chaud (eau chaude ou sèche cheveux) ?
J'ai aussi un mur courbe, en forex, pour lequel j'ai mélangé entailles au 1/3, formage à chaud puis collage sur base et contreforts arrière (noyé dans le terre-plein).

Le formage à chaud avec le dépron j'ai un peu peur, c'est à essayer, avec le forex j'ai fait du formage à la dure en ployant sur des cylindres styles tube PVC...diam100 puis en noyant aussi la base dans une rainure.
Il y avait aussi un support côté intérieur,marches ou terrain.
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7844
Enregistré le: 25 02 2010 à 14:53
Localisation: Morbihan 56

Re: Dis comment qu'on fait un mur qui tourne ?

Messagepar Zébu » 05 01 2013 à 11:29

Ca me rappelle mon jeune temps forumesque. A Sedan, j'avais fourgué de la couque à Fournereau. Quelques temps après, dans le forum LR, leur 'labo' avait essayé d'utiliser la couque comme décor. Après de nombreux essais, ils avaient réussi à la plier. Hélas, le lendemain, elle avait repris sa forme. La conclusion ? La coque a une mémoire de forme !
:rod_mdr2
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14540
Enregistré le: 01 03 2008 à 17:34
Localisation: Gelbique quasi méridionale.

Re: Dis comment qu'on fait un mur qui tourne ?

Messagepar La Mouette » 05 01 2013 à 11:40

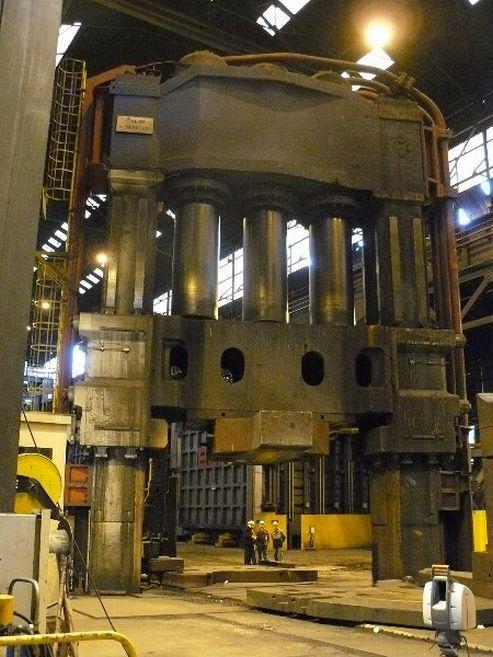

Pour la plier il avait utiliser la presse du Creusot ? :C3

Gilles, Modéliste Indépendant - LITR* addict
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
Monsieur et Madame Sinmalo-Alanagecépas-Delatarte ont un fils !! :rod_mdr2
La table des matières de mes élucubrations "Binicaises" !
Binic est au H0m français ce que De Gaulle est à l'Histoire de France du XXème siècle !
Avatar de l’utilisateur
La Mouette
Higgins du Velay
Higgins du Velay

Messages: 4928
Enregistré le: 16 05 2011 à 09:52
Localisation: 78 + 22 = 100% à L'Ouest !!!

Re: Dis comment qu'on fait un mur qui tourne ?

Messagepar Victor le chat » 05 01 2013 à 12:12

pelican a écrit:un peu dans l'gaz, j'avais lu " As tu essayé le fromage à chaud (eau chaude ou sèche cheveux) ? "

:H2

cinq minute pour que le cent tombe ... H4

Tiens c'est bizarre moi aussi ... ! H4 H4 :H2 :H2
Sympa ce que vous faites gilles ! #B6 E2
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 14:50
Localisation: Cluny

Re: Dis comment qu'on fait un mur qui tourne ?

Messagepar La Mouette » 05 01 2013 à 12:50

tu fais ... tu ... ;)
Gilles, Modéliste Indépendant - LITR* addict
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
Monsieur et Madame Sinmalo-Alanagecépas-Delatarte ont un fils !! :rod_mdr2
La table des matières de mes élucubrations "Binicaises" !
Binic est au H0m français ce que De Gaulle est à l'Histoire de France du XXème siècle !
Avatar de l’utilisateur
La Mouette
Higgins du Velay
Higgins du Velay

Messages: 4928
Enregistré le: 16 05 2011 à 09:52
Localisation: 78 + 22 = 100% à L'Ouest !!!

Re: Un mur qui tourne avec un portail roulant ? Quid ?

Messagepar La Mouette » 05 01 2013 à 13:25

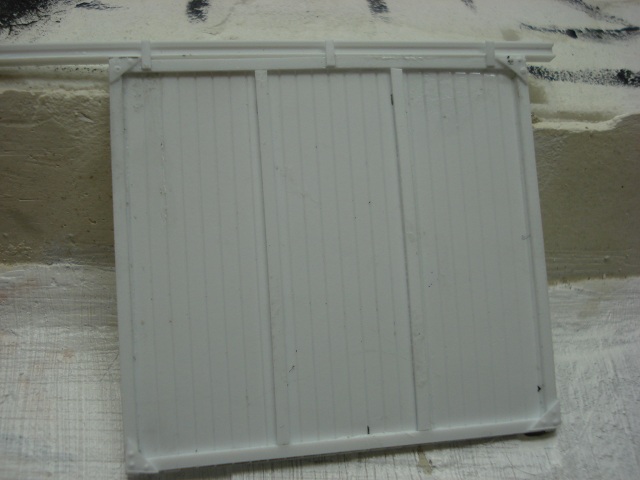

Moins 15 minutes et exactement 15 pièces de carte plastique plus tard,



et le pauvre document qui m'a servi de modèle,


rdv tout à l'heure sur le fil "lavoir" pour les "apparaux hydrauliques" ! :F5
Gilles, Modéliste Indépendant - LITR* addict
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
Monsieur et Madame Sinmalo-Alanagecépas-Delatarte ont un fils !! :rod_mdr2
La table des matières de mes élucubrations "Binicaises" !
Binic est au H0m français ce que De Gaulle est à l'Histoire de France du XXème siècle !
Avatar de l’utilisateur
La Mouette
Higgins du Velay
Higgins du Velay

Messages: 4928
Enregistré le: 16 05 2011 à 09:52
Localisation: 78 + 22 = 100% à L'Ouest !!!

Re: Un mur qui tourne avec un portail roulant ? Quid ?

Messagepar Storm » 05 01 2013 à 13:35

Pas mal la porte #B6 Pour la grille metalique, les références ABE pourraient convenir si tu ne veux pas te faire chier avec de la photodecoupe :B3 #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 20167
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: Un mur qui tourne avec un portail roulant ? Quid ?

Messagepar Zébu » 05 01 2013 à 13:36

Manque les roulettes !
:rod_siflet
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14540
Enregistré le: 01 03 2008 à 17:34
Localisation: Gelbique quasi méridionale.

Re: Un mur qui tourne avec un portail roulant ? Quid ?

Messagepar La Mouette » 05 01 2013 à 13:53

Vouais en H0 les roulettes c'est trop facile, pas fun quoi. En Z par contre c'est plus rigolo, j'attends avec impatience. :maitre: C7
Gilles, Modéliste Indépendant - LITR* addict
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
Monsieur et Madame Sinmalo-Alanagecépas-Delatarte ont un fils !! :rod_mdr2
La table des matières de mes élucubrations "Binicaises" !
Binic est au H0m français ce que De Gaulle est à l'Histoire de France du XXème siècle !
Avatar de l’utilisateur
La Mouette
Higgins du Velay
Higgins du Velay

Messages: 4928
Enregistré le: 16 05 2011 à 09:52
Localisation: 78 + 22 = 100% à L'Ouest !!!
