Défi PME : Port Aros

Messagepar chris31 » 18 11 2011 à 10:23

Bien, mon projet est suffisamment avancé pour que j'ouvre ce fil :maitre:
Port Aros sera donc constitué de deux, voire trois -si je trouve la caisse et que j'ai le temps- caisses à vin : une de bouteilles de 75cl de vin de Gascogne qui contiendra la maquette de la distillerie proprement dite de Port Aros, célèbre Whisky élaboré sur Islay et l'autre d'un magnum d'1,5l de Saint Émilion qui contiendra la maquette du port où arrive le Clyde Puffer qui fait la navette avec la côte d'Écosse et transporte le charbon dans un sens et le whisky dans l'autre.

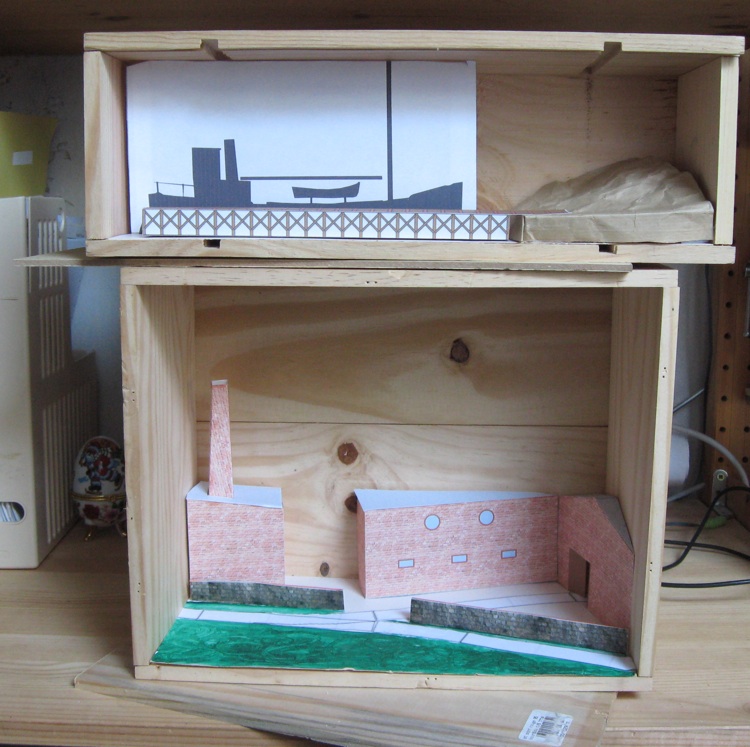

Pour l'instant j'ai vérifié les volumes pour être sûr que ça passe ;) On obtient à peu près cela :



J'ai commandé chez notre ami Clément de la voie Peco HOe et une "Machine tender N de type 30". La suite du programme sera, à réception de la commande :
- fabrication des sols et de l'eau ;
- pose des voies ;
- fabrication des bâtiments ;
- transformation de la machine achetée en O30T HOe ;
- fabrication du Clyde Puffer.
Rien que du classique :rod_siflet
Je sens que Crafty va avoir pas mal de boulot car je prévois de faire le tout au maximum en Canson 180g, avec peut-être, ça et là, un peu de carte plastique et certainement quelques allumettes :boss:

A suivre, donc...
