l'atelier ... dans l'atelier de Sixtifs

Montrez les photos de vos réseaux et modules ou diorama à voies métriques et étroites. Décrivez ici votre approche du décor : les techniques employées, les tours de main, les différentes étapes dans la création et la fabrication ...

Modérateurs: Zébu, mikado, SteamyStef

l'atelier ... dans l'atelier de Sixtifs

Messagepar Sixtifs » 28 04 2010 à 17:09

Salut à tous

Dans mon atelier (mon plan de travail au rangement que je suis le seul à comprendre ),
je démarre la construction d'un diorama d'atelier.
Ce sera un hangar à structure métallique équipé de diverses machines outils et équipements servant à la construction et à l'entretient de matériel ferroviaire à voie étroite et métrique.
Le tout sera inspiré par la technique en vigueur entre 1860 et 1900 environ.
Je vais chercher une grande partie de mon inspiration dans les vieux grimoires numérisés par la BNF et disponibles sur son site Gallica.

Le plan d'ensemble n'est pas arrété dans tous les détails.
L'échelle est le 1/87 ème.
Cela devrait faire environ 35 cm de long par 28 de profondeur et environ 20 cm de haut.
Il y aura deux voies , chacune à double écartement.
Un pont roulant servira aux manoeuvres de force.

Pour faire tout ça, pas ou peu de kits, il n'existe quasiment rien de ce que je veux.
Donc beaucoup de construction intégrale.
Je précise tout de suite que je ne sais pas encore comment je vais tout réaliser, je trouverai certainement les solutions techniques en cours de réalisation.

Deux éléments sont en cours de réalisation :
- un tour à reprofiler les roues
- une demi ferme de la toiture
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4950
Enregistré le: 01 05 2006 à 06:17
Localisation: entre 60 et 100

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar Sixtifs » 28 04 2010 à 17:18

Le tour à reprofiler :
Tour MAZELINE construit par la Compagnie des Chantiers et Ateliers de l'Océan au Havre - 1867



Je précise que ce tour ne sera pas fonctionnel ;)

Un exemplaire identique ou très ressemblant semble exister toujours aux ateliers du Chemin de Fer de la Mûre :

C'est une grosse machine, ce sera la plus grosse de mon atelier et certainement la plus complexe.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4950
Enregistré le: 01 05 2006 à 06:17
Localisation: entre 60 et 100

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar arthur » 28 04 2010 à 17:27

Fameux challenge #B6
vivement la suite ;)
arthur


Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar Sixtifs » 28 04 2010 à 17:31

Une demi-ferme pour vous donner une petite idée de ce à quoi je songe pour la charpente métallique.

Je me suis inspiré des fermes De Dion en treillis, et en particulier de celles du "magasin" actuellement lieu d'exposition d'art à Grenoble, ancienne usine. La charpente de ce batiment provient d'un batiment d'une exposition universelle à Paris, récupéré, démonté, transporté puis remonté à Grenoble.
J'ai trouvé les explications techniques dans le cours de "charpenterie industrielle" par J. DENFER architecte et professeur à l'école Centrale, publié en 1894.
http://gallica.bnf.fr/ark:/12148/bpt6k910002.r=charpente+m%C3%A9tallique.langFR
http://gallica.bnf.fr/ark:/12148/bpt6k91001d.r=charpente+m%C3%A9tallique.langFR

J'ai aussi trouvé des vestiges d'une ferme De Dion près de chez moi à Chatillon, utile pour certains détails.

Voici le premier essai.

Je pense modifier un peu le tracé définitif, et améliorer la méthode de montage.
Cette demi-ferme n'est pas complète, il manque quelques petites pièces.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4950
Enregistré le: 01 05 2006 à 06:17
Localisation: entre 60 et 100

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar Beyer-Garrat » 28 04 2010 à 17:56

Le rendu est très correct #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 23632
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar Fr. Tavernier » 28 04 2010 à 18:31

Superbe #B6 C'est la première fois que je vois quelqu'un reproduire avec autant de fidélité ce genre d'ouvrage E2 E2 E2 En général, les treillis de ce genre sont mal reproduits, manque les rivets, ou les goussets ! #B6
Avatar de l’utilisateur
Fr. Tavernier

Messages: 2072
Enregistré le: 27 08 2006 à 23:01
Localisation: Arras

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar Storm » 28 04 2010 à 18:47

Vi, il est très fort le 6poils :B3 E2 #B6


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23016
Enregistré le: 24 04 2006 à 22:54
Localisation: Vesly (27)

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar Galloping Goose » 28 04 2010 à 18:53

:C4 :C4 :C4 E2
Bernard.

Lorsque j'ai le moral je fais du modélisme.
Lorsque je n'ai pas le moral je fais encore plus de modélisme....
Avatar de l’utilisateur
Galloping Goose
Chuck Squad

Messages: 3321
Enregistré le: 25 04 2006 à 07:55
Localisation: Clermont-Ferrand

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar Fred de St Amand » 28 04 2010 à 19:25

#B6 E2 E2 E2
Avatar de l’utilisateur
Fred de St Amand

Messages: 2299
Enregistré le: 08 04 2008 à 20:37
Localisation: St Amand les eaux

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar pelican » 28 04 2010 à 21:28

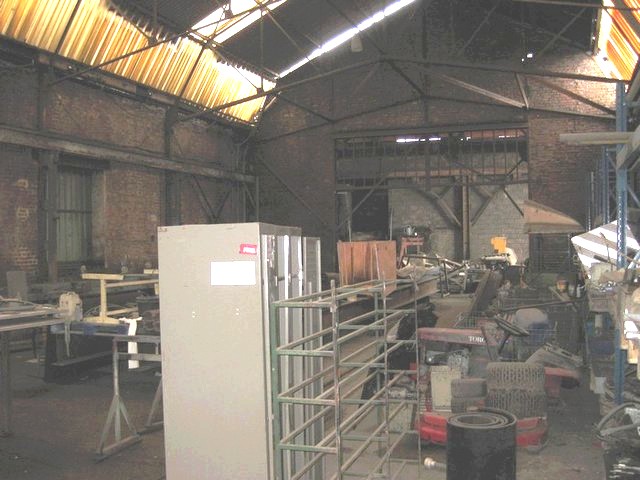

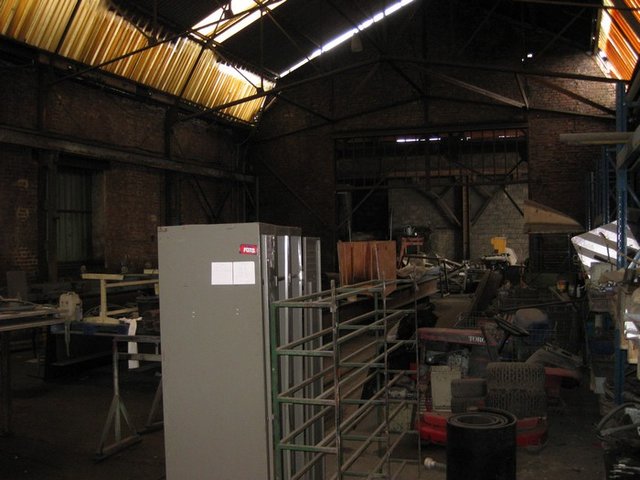

je visite régulièrement ce genre d'atelier : ta reproduction de charpente métal est splendide !! E2


la dernière que j'ai vue, la photo n'est pas terrible ! ;)
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 48487
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar L'homme du pire caddy » 28 04 2010 à 21:45

Pélican a écrit:...,la photo n'est pas terrible ! ;)


#B8 #B8 #B8 #B8 #B8





Pierre. ;)

___________________________________
Avatar de l’utilisateur
L'homme du pire caddy

Messages: 4345
Enregistré le: 01 08 2006 à 23:23
Localisation: On the (rail)road again

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar pelican » 28 04 2010 à 21:49

merci !! :F5
et puis, on ne le voit pas bien, mais il y a un bout de voie de 60 ... ;)
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 48487
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar Sixtifs » 30 04 2010 à 21:04

Une pause sur les grands éléments.
Petit avancement, petite machine.

Une perceuse inspirée par une gravure dans la revue "LE GENIE INDUSTRIEL" disponible sur le site CNUM (conservatoire numérique des Arts et Métiers)

Un petit dépoussierrage avant peinture sera utile.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4950
Enregistré le: 01 05 2006 à 06:17
Localisation: entre 60 et 100

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar Sixtifs » 02 05 2010 à 06:03

Re-tour sur le tour, j'ajoute l'axe et les pignons d'entrainement des deux plateaux, le réducteur avec sa pyramide de poulies.
Pour les engrenages, je me débrouille avec le contenu de la boite à brol.
Par rapport à l'original, j'ai zappé un étage du réducteur. D9
Reste à finir les tourelles porte outils, couper les axes à bonne longueur + diverses finitions, puis peinture.




________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4950
Enregistré le: 01 05 2006 à 06:17
Localisation: entre 60 et 100

Re: l'atelier ... dans l'atelier de Sixtifs

Messagepar arthur » 02 05 2010 à 06:18

Alors là D9 E2 bravo
arthur
