Re: realisation de mon nouveau reseau Oe

Messagepar Sixtifs » 19 02 2012 à 18:58

Oui, locomobile MERLIN, tout à fait
http://www.expotec103.com/category/vapeur/merlin/

Voila qui met la barre bien haut
surtout pour les pov'zamateurs de HO(m ou e)

Pour faire tourner les volants, il me semblerait plus simple de les construire autour d'un moyeu (bout de tube laiton) plutôt que de percer la soudure du centre
Beau travail en tout cas, et la courbure des rayons est bien régulière.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5013
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: realisation de mon nouveau reseau Oe

Messagepar le moslinois » 19 02 2012 à 19:10

Super :ipb-251 :ipb-251 j'en veux un comme ça!
- Le monde ne sera pas détruit par ceux qui font le mal,mais par ceux qui les regardent sans rien faire
Albert Einstein
Avatar de l’utilisateur
le moslinois

Messages: 593
Enregistré le: 17 10 2009 à 22:55
Localisation: Grand Est Marne

Re: realisation de mon nouveau reseau Oe

Messagepar cloclo57 » 27 02 2012 à 18:26

Bonjour a tous :F5

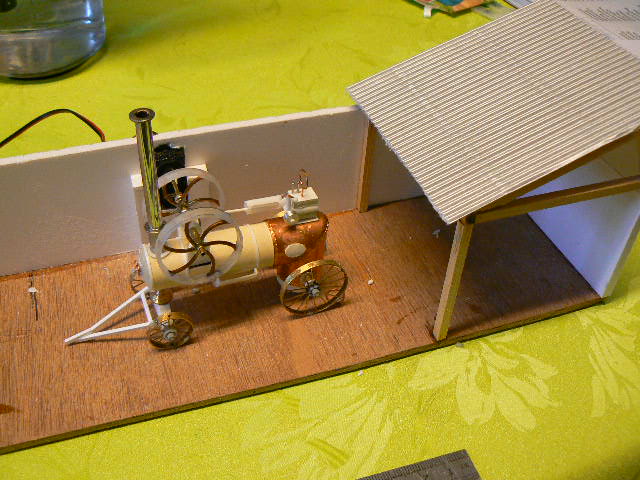

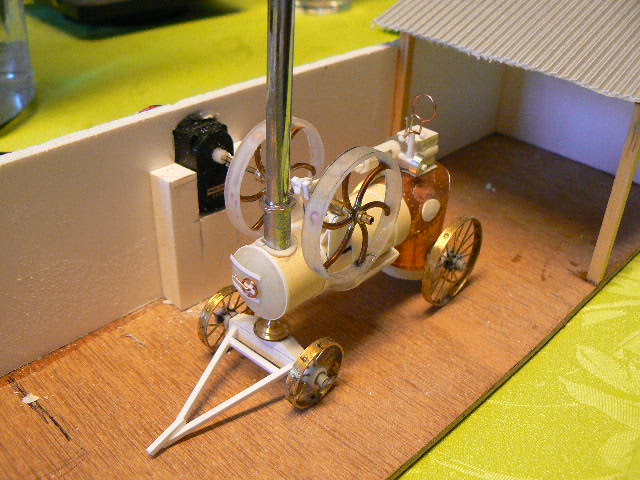

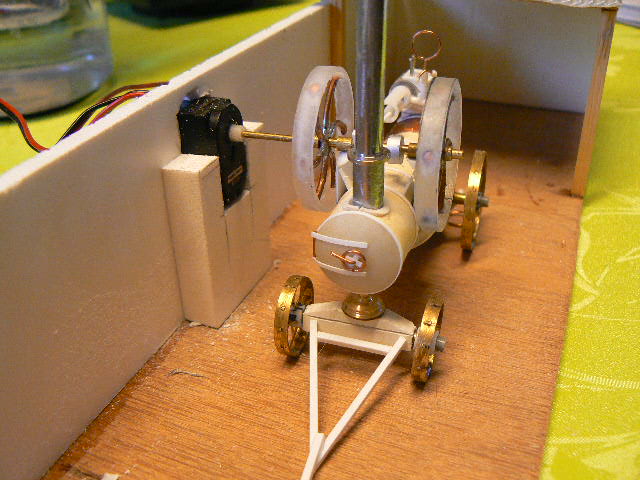

comme promis voici la suite , fallait pas me pousser .... :prrrt: ......j' ai mis un micro réducteur, la locomobile tourne un peut trop doucement mais cela permet d'apprécier les 2 volants malheureusement pas centrés en tournant a cette vitesse on voit moins le défaut . Le moto réducteur est micro servo de radiocommande moins de 5 euros , un axe en laiton de 1.5mm de diamètre est mis en bout et entraine les volants le tout alimenté en 3v . Celui ci sera dissimulé derrière une cuve de récuperation d' eau dans la cour de la ferme. :ipb-251

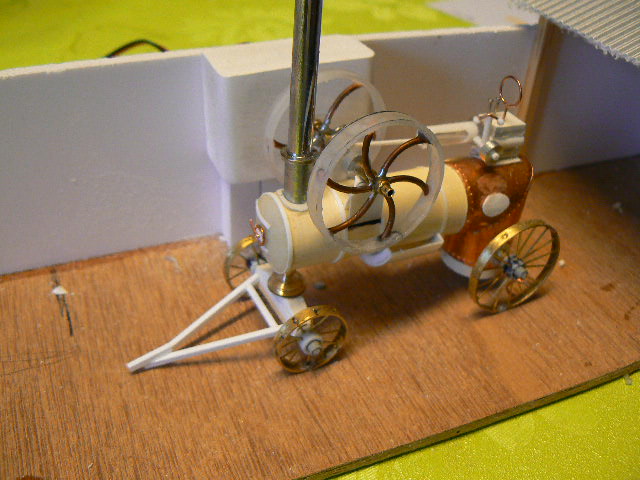

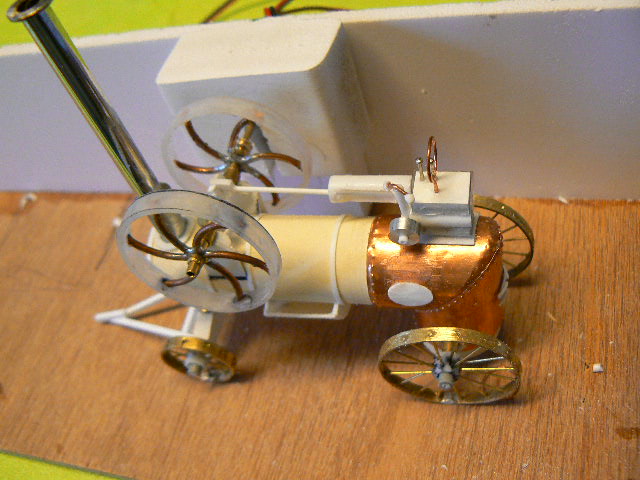

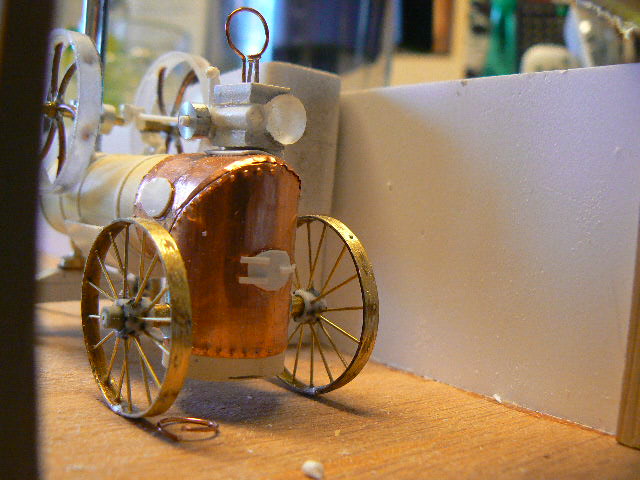

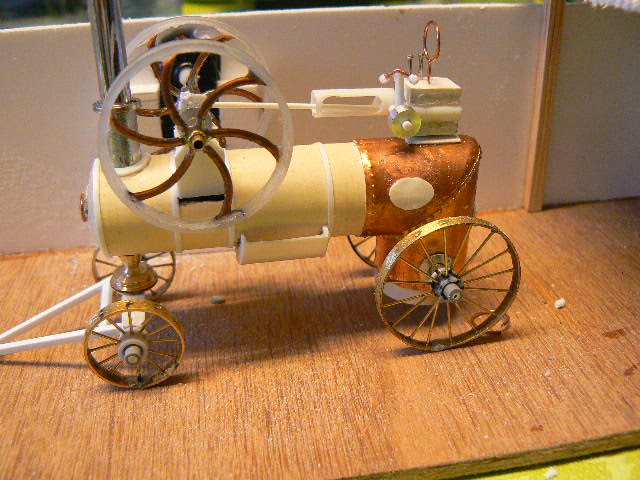

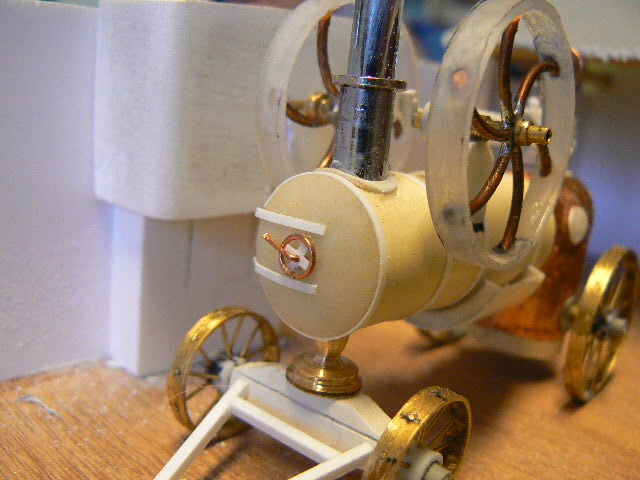

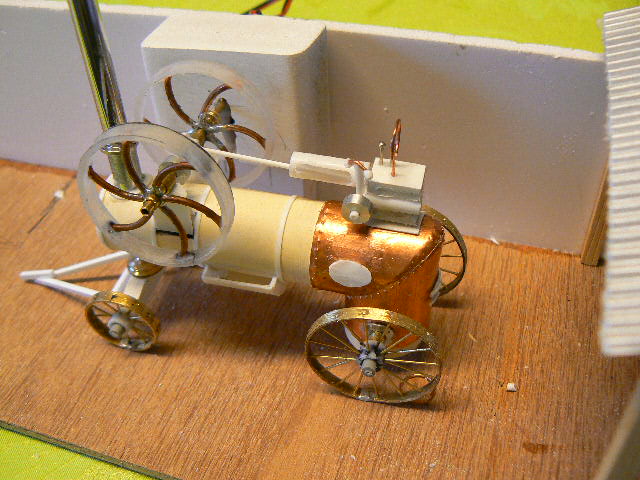

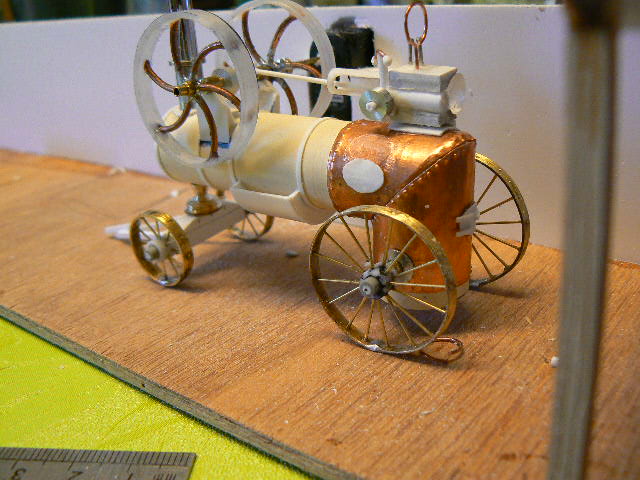

La locomobile :
- le corps un tube de pvc 18mm diamètre (conduite d'eau en pvc beige forte épaisseur)
- les roues une fine bande de laiton 2.5mm de large coupée a la cisaille puis redressée ,cintrée , percée . les rayons en fil de laiton sont collés sur un moyeu en plastique (baton de sucette )
- les volants un tube en platique transparent 30mm de diamètre dont les branches sont faite en fil de cuivre dénudé soudés en son centre puis collés aux extrémitées sur le cercle en plastique.
- la cheminée un morceau d'antenne télescopique d'une vieille radio qui partait à la poubelle .
L'ensemble sera mis au premier plan en bordure du réseau il ne me restait que 9cm entre la voie et la limite maintenant il y aura cette saynette animé pour simuler la fumée je prendrai du coton éffiloché ce sera la même punition pour mes petites bouillottes ,peut être un buiteur vapeur y sera joint ainsi qu'une minuterie a voir.......
la colline est sèche ainsi que le canal les températures remontent chouette :-P :D ci joint quelques photos a+ amicalement le clauuuude
Fichiers joints
Avatar de l’utilisateur
cloclo57

Messages: 1974
Enregistré le: 03 05 2011 à 19:23

Re: realisation de mon nouveau reseau Oe

Messagepar Kazh du » 27 02 2012 à 20:31

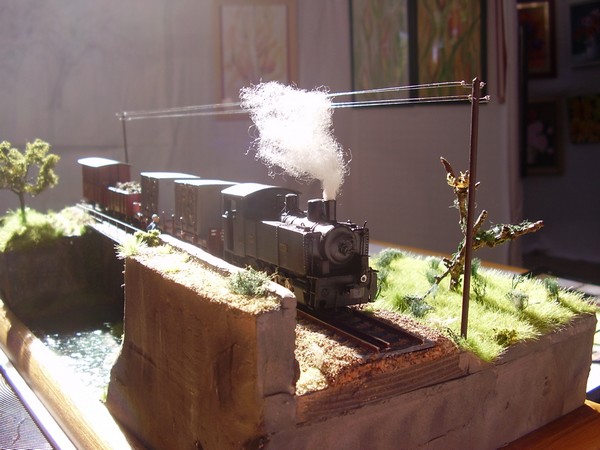

Pour la fumée, plutôt que du coton que je trouve gros et lourd, essaye de la fibre "polaire" d'une vielle doudoune ou couette. C'est très facile à déliter, aérer et ça se tient très bien (effet electrostatique?).

Je vais chercher d'autres photos où la fumée est plus aérée et tient bien droite comme les jours sans vents.
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7892
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: realisation de mon nouveau reseau Oe

Messagepar Buffalo Bill » 27 02 2012 à 20:54

ben mon Glaud! acré belle bouillotte que t'as fait là...tudiou! :ipb-367 :C4 ça va battre son sarrasin comme l'père Charles à Poitiers.... :E5
Avatar de l’utilisateur
Buffalo Bill

Messages: 2987
Enregistré le: 30 01 2011 à 14:06
Localisation: Charente

Re: realisation de mon nouveau reseau Oe

Messagepar cloclo57 » 27 02 2012 à 21:49

Bonsoir
Merci pour ton astuce concernant la fumée , c'est vrai que le coton est "lourd" et a du mal a rester dans sa position merci je suis convaincu, reste a trouver la chose autour de moi. :maitre:
Avatar de l’utilisateur
cloclo57

Messages: 1974
Enregistré le: 03 05 2011 à 19:23

Re: realisation de mon nouveau reseau Oe

Messagepar YVES » 27 02 2012 à 22:05

Et dans ton antenne, un générateur de fumée ne pourrait-il pas se cacher ?
Sinon belle réalisation. Et nous maintenant connaissons la saison de ton réseau !!!
E2 E2 E2
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: realisation de mon nouveau reseau Oe

Messagepar cloclo57 » 27 02 2012 à 22:32

helas non un fumigène ne rentre pas et puis mes decauville ne ferons de la fumée qu 'avec du "coton synthétique" pour une uniformitée ( le dépot vapeur se trouve a coté de la ferme ) merci pour les compliments :oups2: :oups2: :oups2:
Avatar de l’utilisateur
cloclo57

Messages: 1974
Enregistré le: 03 05 2011 à 19:23

Re: realisation de mon nouveau reseau Oe

Messagepar Sixtifs » 27 02 2012 à 22:59

Pas grave, le charbon de bonne qualité fait très peu de fumée.
Cette locomobile fonctionnera donc à l'anthracite !

Superbe.
J'ai mis un moment à réaliser que l'antenne gonio sur le cylindre est en fait le cerclage de maintien de la cheminée en position repliée pour le transport.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5013
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Réalisation de mon nouveau réseau Oe

Messagepar Punavai » 28 02 2012 à 03:34

Bravo pour cette réalisation.
Pour que le sujet ne s'éloigne pas trop de la voie métrique, voici une CPA d'une rame des Tramways de l'Indre devant l'usine des machines agricoles Merlin à Vierzon...

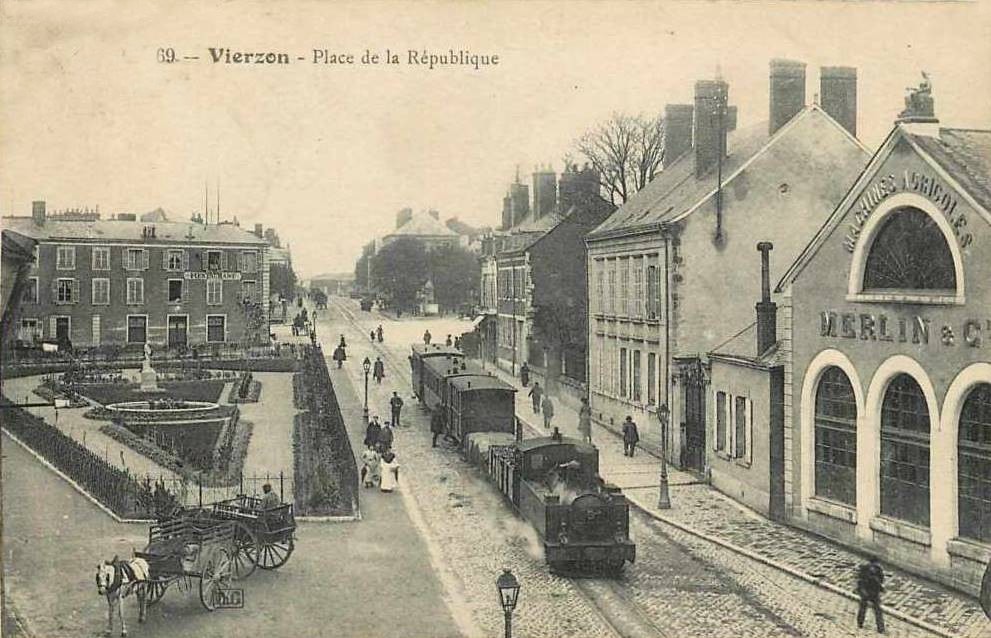

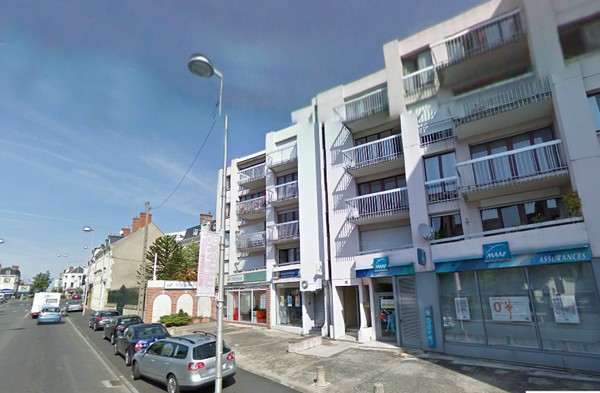

Les bâtiments de l'usine Merlin ont été détruits pour laisser place à des immeubles modernes.
Vierzon Merlin aujourd'hui.jpg
Vierzon Merlin aujourd'hui.jpg (67.2 Kio) Vu 4165 fois
Avatar de l’utilisateur
Punavai

Messages: 1028
Enregistré le: 03 05 2009 à 04:52
Localisation: Tahiti

Re: realisation de mon nouveau reseau Oe

Messagepar pelican » 28 02 2012 à 09:12

immeubles "modernes" ... D9
super, la locomobile !! E2 E2 E2 j'en reste sans voie .... ;)
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50574
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: realisation de mon nouveau reseau Oe

Messagepar cloclo57 » 01 03 2012 à 22:06

bonsoir
kazh du votre idée me plait beaucoup auriez vous des photos ou des gestes ou une technique de mise en forme de cette matière d'avance merci a+ claude
Avatar de l’utilisateur
cloclo57

Messages: 1974
Enregistré le: 03 05 2011 à 19:23

Re: realisation de mon nouveau reseau Oe

Messagepar Sixtifs » 01 03 2012 à 22:29

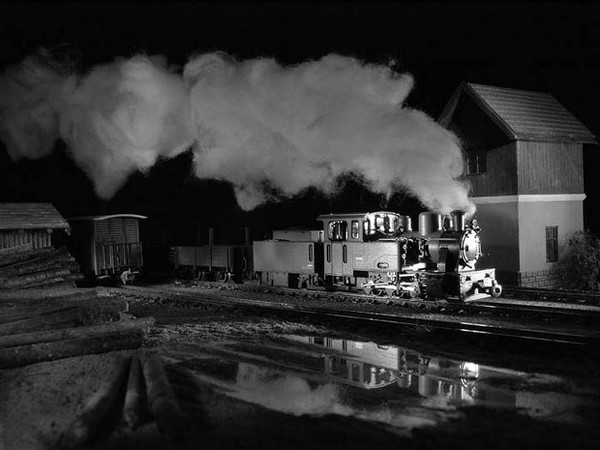

Sur le site du "Dutch 009 group", il y a une série de photos "nocturnes" avec quelques beaux panaches de fumée (en modèle réduit).
http://www.009dutch.nl/archive/2012/pages/enightphoto.htm

C'est l'oeuvre de Rob Reinders un modéliste et photographe professionnel. #B6

La méthode est simple dans son principe.
Il forme le panache avec du coton autour d'un fil de fer fin.
La photo est prise en pose longue (25 à 30 secondes)
donc avec diaphragme très fermé et/ou faible éclairage
Durant la pose, il agite un peu le fil de fer ou souffle sur le coton pour obtenir un effet de flou.

Ensuite, il faut tout le savoir faire de la maîtrise de l'éclairage ... :maitre:
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5013
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: realisation de mon nouveau reseau Oe

Messagepar Kazh du » 02 03 2012 à 20:20

cloclo57 a écrit:kazh du votre idée me plait beaucoup auriez vous des photos ou des gestes ou une technique de mise en forme de cette matière d'avance merci a+ claude

Merci pour le compliment, je verrai à faire des photos demain, mon système est plus agréable que le coton car il n'y a pas besoin de fil (nylon ou de fer....) pour le tenir.
Cette photo est superbe.....

Mais la loco ne peut rouler avec son panache :?

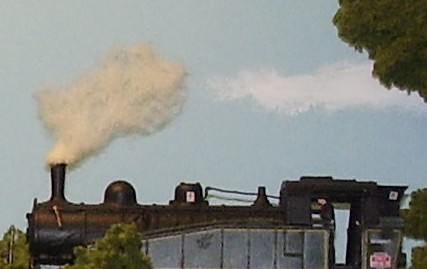

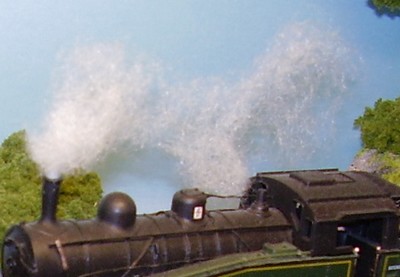

Deux façons de présenter la fumée...
mise en déco (156)_2.jpg
Fibre "polaire" issue d'une vieille couette version aérée
mise en déco (156)_2.jpg (30.82 Kio) Vu 4092 fois

mise en déco (136)_3.jpg
Fibre "polaire" issue d'une vieille couette version compacte
mise en déco (136)_3.jpg (30.29 Kio) Vu 4092 fois

Attention, la forme blanche horizontale est un nuage peint sur le fond de décor....la fumée est la forme verticale d'un blanc "sale"
J'ai tiré ça de photos faites sur un dio "VN".... :oups2:
Demain je présente une 040T des TIV et une 230T du RB avec un beau panache #B5
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7892
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: realisation de mon nouveau reseau Oe

Messagepar laisse les dire » 02 03 2012 à 22:45

une 230 du RB , tiens , tiens , la patte de lapin a donc fonctionné :rod_mdr2 ,
super cette machine à vapeur Claude #B6 et bravo pour les roues et les volants d entrainement de courroies
partir de rien pour arriver à pas grand chose , c est toujours mieux que rien
Laurent
Avatar de l’utilisateur
laisse les dire

Messages: 1107
Enregistré le: 03 02 2011 à 15:03
Localisation: riantec
