SPV - remontez à la page précédente pour voir le projet de plaque tournante de Johan et son exposé technique.

Johan, as-tu vu la croisée de Yann Vannier, avec son pont tournant ?
C'est modèle du genre, avec un excellent fonctionnement, et des branchements électriques simples et efficaces.
Yann avait eut la gentillesse d'expliquer sa construction aux lecteurs de PME.
Tout est là : viewtopic.php?p=372724#p372724
En souhaitant de ne pas te faire plaquer...


PS - collecteur rotatif, 17€ : https://snootlab.com/adafruit/254-colle ... tatif.html

[pamiot]

Bonsoir Pirlouit, j'ai regarder tes explications électriques pour ta plaque, j'ai surement louper un truc a un moment mais, il y à un mais ? puisque c'est ta voie qui alimente ta plaque quand lui demande de se mettre en face de celle sélectionner, ok, ça marche, mais si tu fais un 180 avec ta plaque, ta loco ira elle toujours dans le même sens ???
pamiot

[Beyer-Garrat]

Ah ces plaques tournantes elles nous auront occupé de nombreuses heures dans nos colonnes
Plusieurs problématiques se posent à leur sujet
La construction
La motorisation
La captation du courant
Et enfin le câblage
Pour la construction plutôt que bricoler une plaque a base de CD, de bobine de film ou autres systèmes qui au final seront toujours plus ou
moins biens ajusté, il existe des kits très peu couteux à base de carton bois découpé au laser dont nous avons a plusieurs reprises parler sur PME
En option un support moteur permet d'adapter sa propre motorisation ne réinventons pas la roue
Pour la captation deux options soit par fils mais attention a l'enchevêtrement il faut être rigoureux dans la gestion , soit par
contacts glissant permettant de s'affranchir totalement du nombre de tours et du sens de rotation du pont.

Le câblage la voie d'entrée étant polarisé dans un sens il en est de même du pont ,après un demi-tour l'alimentation est inversé sur la voie de sortie soit l'on prend un système a rotacteur permettant l'inversion de sens et l'alimentation de la voie de sortie complexe par leur câblage (pour ceux qui maitrise peu l'électricité) et peu fiable dans le temps ,du moins les modèles basique grand public (mauvais contacts)
Soit l'on reste basique avec un inter M/A par voie et un simple inverseur de polarité permettant a la machine de sortir du pont , a chacun de choisir
Concernant l'inverseur de polarité un lien vers un blog sympa http://franzitrains62.skyrock.com/3284483908-Un-interrupteur-inverseur-de-courant-polarise-pour-variateur-de.html permets en quelques vues d'en comprendre le fonctionnement et le câblage.

[pamiot]

Oui, il y à toujours une solution mais pas toujours simple a mettre en oeuvre si ont veut le faire soit même, ma plaque sur Sainte Marie ma donner du fil a retordre avec des matériaux de récup pour la plupart

Après, ou plutôt il y à ce que l'on trouve déjà tout fais, et ça va surtout beaucoup plus vite et, il est plus agréable de passer du temps sur la décoration que sur la conception de son réseau, enfin c'est ma vision de la chose

Je suis d'accord avec toi Beyer-Garrat même si je suis passé par la case "j'ai conçu ma plaque moi même", c’était plus un défi personnel qu'autre chose.

Pourquoi refaire le monde quand il existé déjà

[Beyer-Garrat]

Ce n'était en rien une critique du "Do it Yourself" ou de ton montage je répondais à Pirlouit95 sur son fil à son interrogation.

Nous sommes tous passé par là ! moi le premier j'ai voulu réaliser une plaque tournante qui n'a jamais vraiment fonctionné
correctement bon ok y avait rien en ces temps de disette du Hoe, pas un troquet, pas une mob juste deux menhirs et trois
dolmens

Actuellement avec le renouvellement du Hoe (Minitrains) il est dommage de se priver de produits simples à monter et peu couteux
tel que celui-ci:

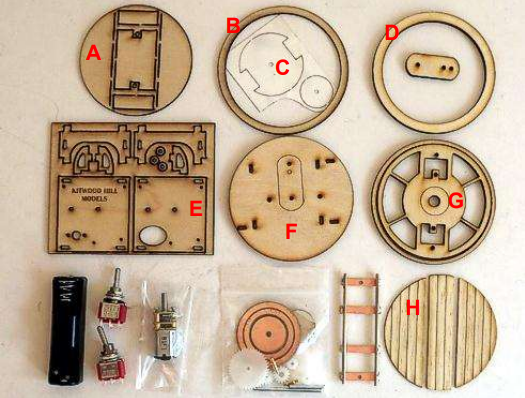

Kit plaque tournante Hoe 60mm.png (340.61 Kio) Vu 5166 fois

Le fonctionnement est très correct et l'on peut se consacrer son temps au restant du décor et au jeu sans avoir recours a la digitalisation
à la Française (avec le doigt) dès que l'on veux se servir de la plaque.

Notice Montage Plaque tournante Hoe.pdf

(635.85 Kio) Téléchargé 253 fois

[YVES]

Tout à fait, Beyer !
KIT WOOD HILL - Une marque apprécié des amateurs britannique.
En plus vous avez le choix au niveau des plaques tournantes :
http://www.kitwoodhillmodels.com/on30-turntables/
Un p'tit truc pour franciser votre plaque : collez un patalage métallique sur la surface en bois.
Exemple : https://www.decapod.fr/fournitures/346- ... 90018.html

[pamiot]

Ouh la y à pas de soucis bien au contraire.
Je connaissais pas cette plaque, super sympa, joli, merci

[Tyrphon]

Pour la franciser encore plus, on peut simuler la voie perpendiculaire à la première, presque toujours présente.

[Fernand NAUDIN]

Je confirme, cette plaque Kitwood d'origine Uk est une pure merveille.
Simple à monter et à cabler ( l'electricité n'est pas mon fort ), j'en ai acquis deux pour mon projet Shittao Island qui sont en place et me donnent pleine satisfaction.
Je retiens toutefois l'idée de Yves pour le platelage de Décapod....

[Pirlouit95]

Bonsoir à tous.

Je suis resté absent (trop) longtemps de ce forum.
Lors de vos derniers messages très intéressants, j'étais à La Bourboule.
J'avais failli laisser tomber, car cette foutue plaque tournante me provoquait une dépression nerveuse.
Mais Mme Pirlouit et un ami m'ont poussé au c.. et j'y suis allé quand même.
Malheureusement, j'ai cassé la plaque tournante la veille du départ en faisant des essais.
Je suis donc allé avec un module dénudé, mais hormis la plaque tournante, il fonctionnait parfaitement.

De retour de La Bourboule, je me suis remis sur cette plaque.
Pour répondre à pamiot, le fait de mettre les contacts têtes bêches, cela élimine le court circuit lors du demi tour.
Et le courant est toujours dans le sens de la voie qui alimente la plaque.
Donc, la loco va toujours dans le même sens sur le module. C'est à dire, que si je viens de la voie principale pour aller vers la remise (dans l'axe), que j'arrête sur la plaque, et que je tourne de 180°, je remet le potentiomètre dans la même sens qu'à l'arrivée sur la plaque et la loco partira en marche arrière vers la remise.
J'espère que je suis assez clair.

Mais, car il y a toujours un mais, même si électriquement tout fonctionne, la conception de la plaque est bancal:
problème d'alignement de la voie,
problème de niveau,
problème de ...
Enfin, c'est complètement loupé.
Je dois la refaire de A à Z.

Merci Beyer-Garrat, Yves et Fernand: très sympathiques ces plaques tournantes. Je crois que je vais me laisser tenter.
Malgré tout, je vais quand même essayer de faire fonctionner correctement la mienne, rien que pour la satisfaction (en tant que novice) d'avoir réussi un DIY.
Et si elle fonctionne, la (les) KITWOOD servira (ont) plus tard.

Encore merci à tous pour vos précieux conseils.

Bonne soirée et à dans moins longtemps que la dernière fois.

Amicalement.

Johan.

[pamiot]

L'important, ce n'est pas le temps que l'on met a faire une chose, c'est l'envie qu'on lui consacre

[Pirlouit95]

Bonjour à tous.

Après 2 mois de bullage, il est temps de se relancer sur les finitions de ce module.

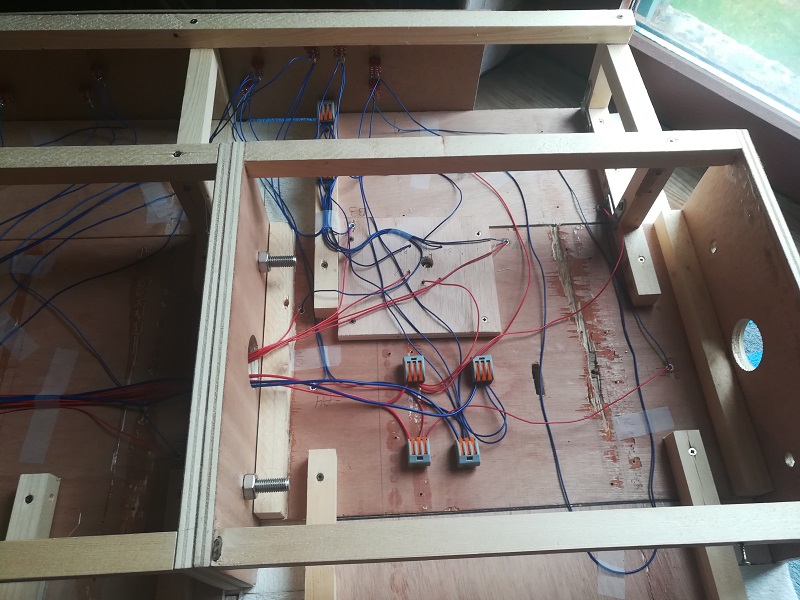

Pour commencer, j'ai mis un peu d'ordre dans le cablage.

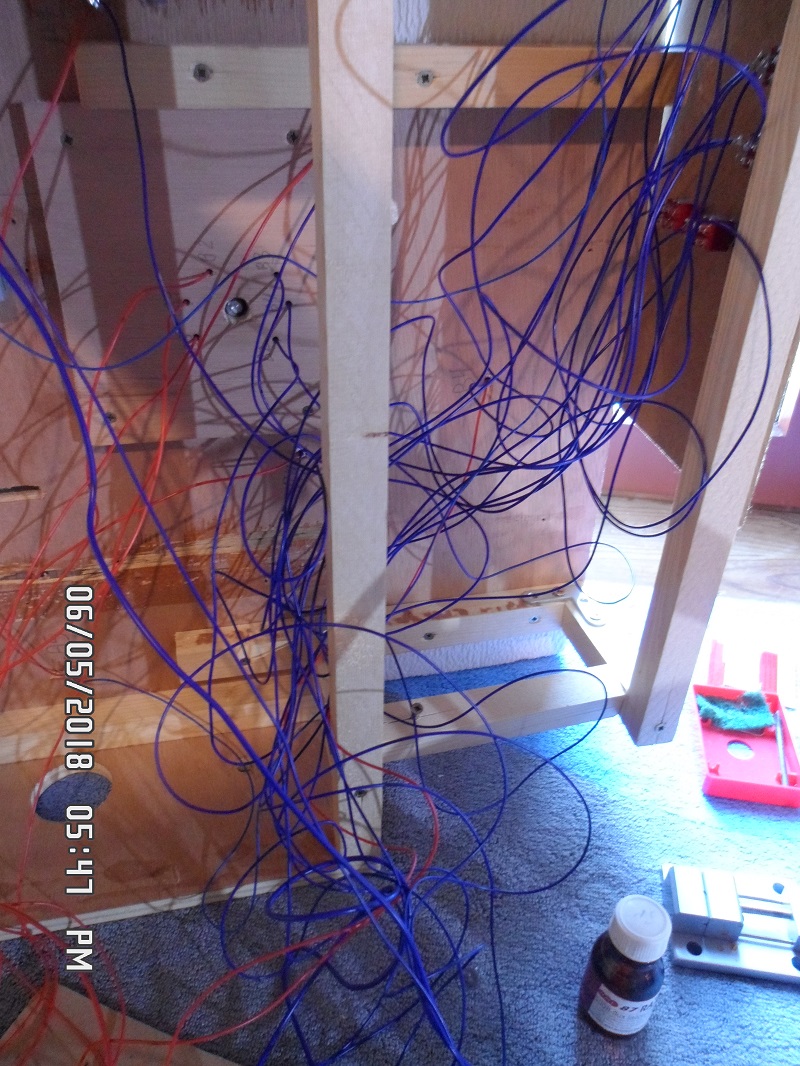

Avant:

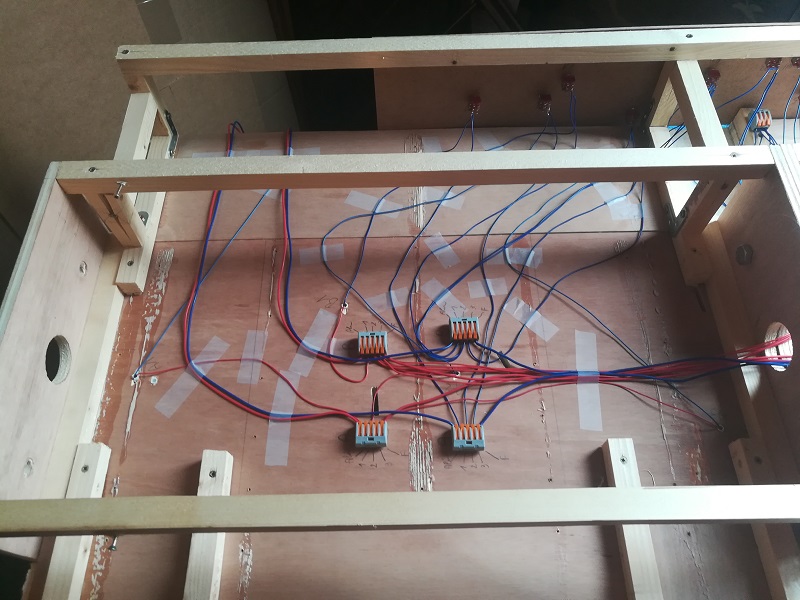

Après:

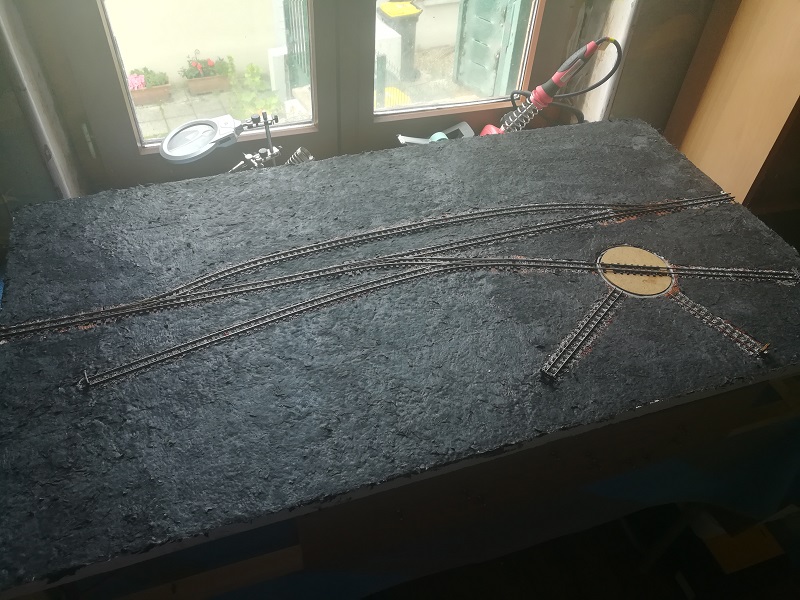

Ensuite, j'ai mis une couche de "Magigras":

[Pirlouit95]

J'ai également commencé une halle à marchandises.
Ce module étant imaginaire, j'ai décidé d'improviser.
J'ai opté pour une halle ouverte.
Je suis parti d'une base Joswood.

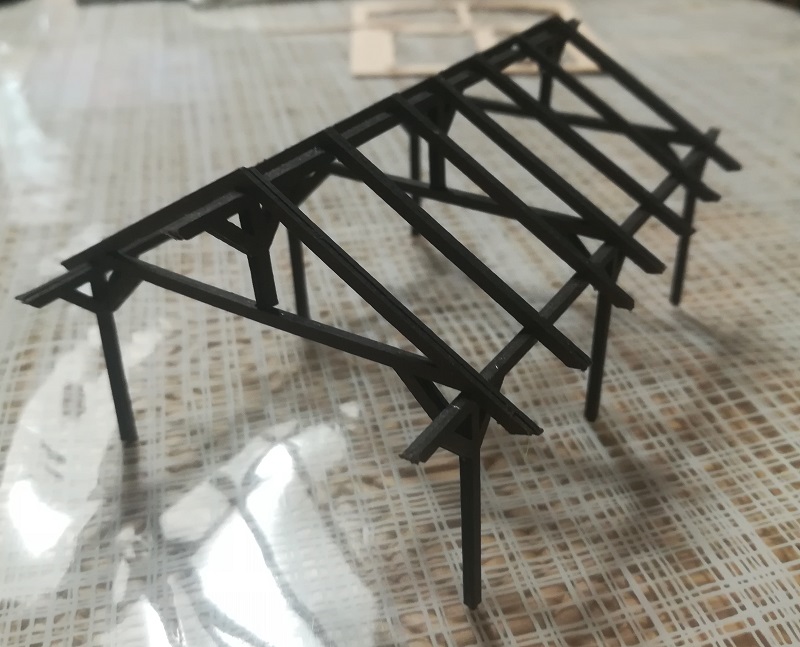

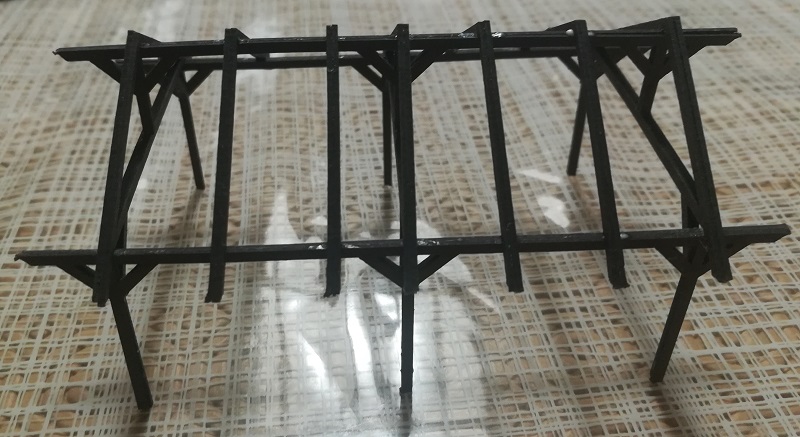

La structure:

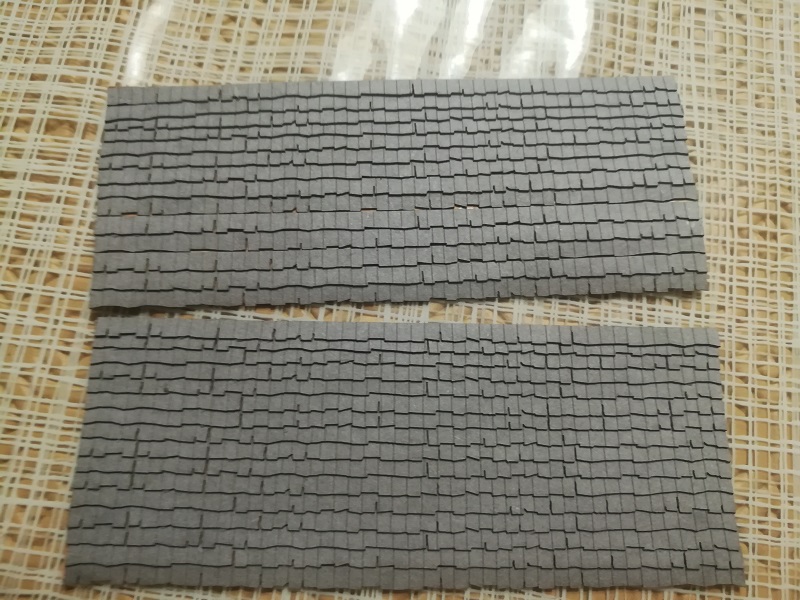

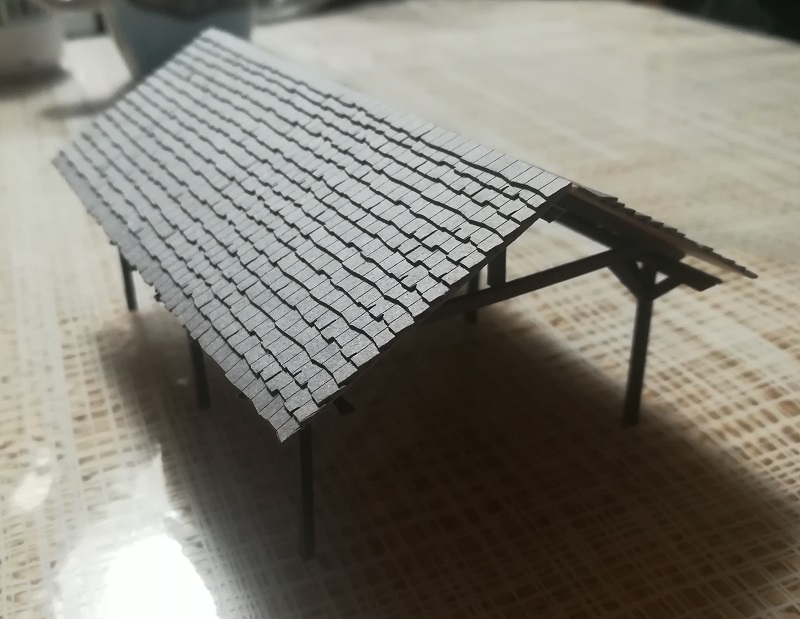

La toiture:

La partie de haut est la première que j'ai faite et je n'avais pas bien compris la méthode: il y a quelques petits défauts.

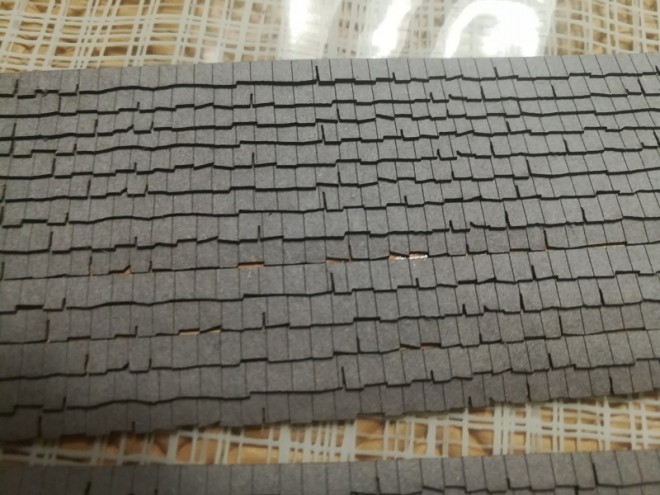

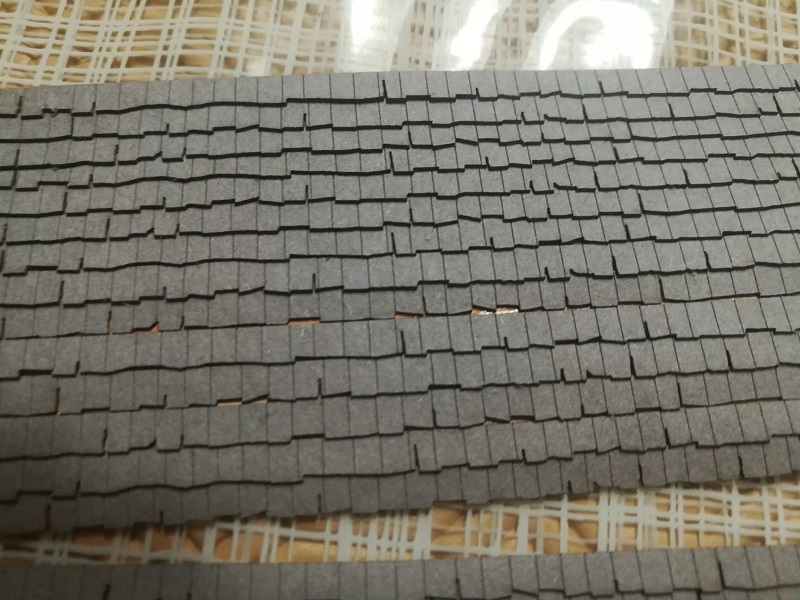

On les voit mieux ici:

Mais rien de récupérable: quelques coups de crayons ou feutres et on ne verra (presque) plus rien.

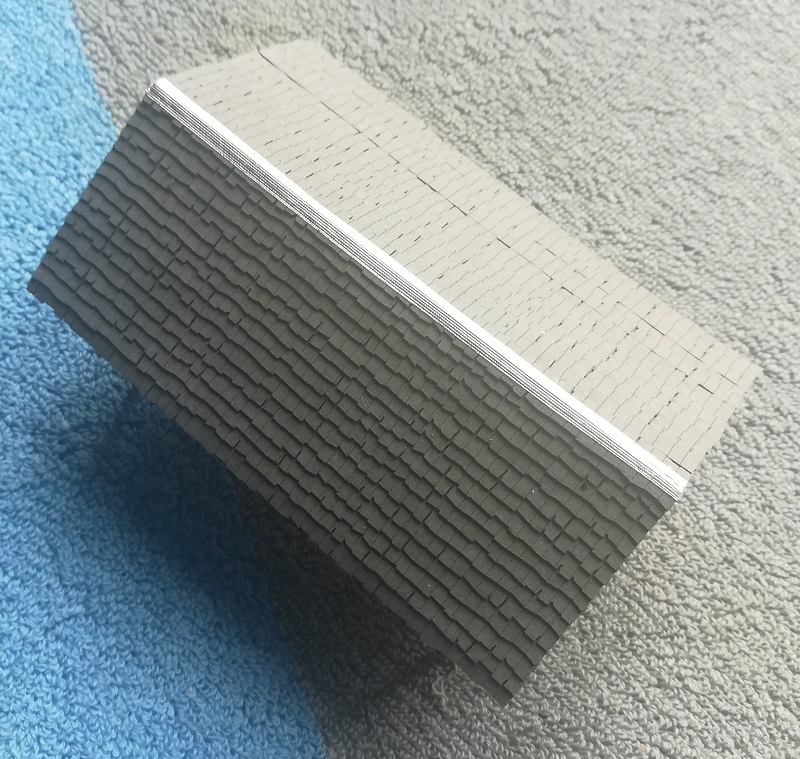

Avec l'alu d'un paquet de cigarettes, j'ai représenté une faîtière en zinc:

A suivre: le quai.

[Pirlouit95]

Voici maintenant le quai de la halle en carton plume.

Les murs:

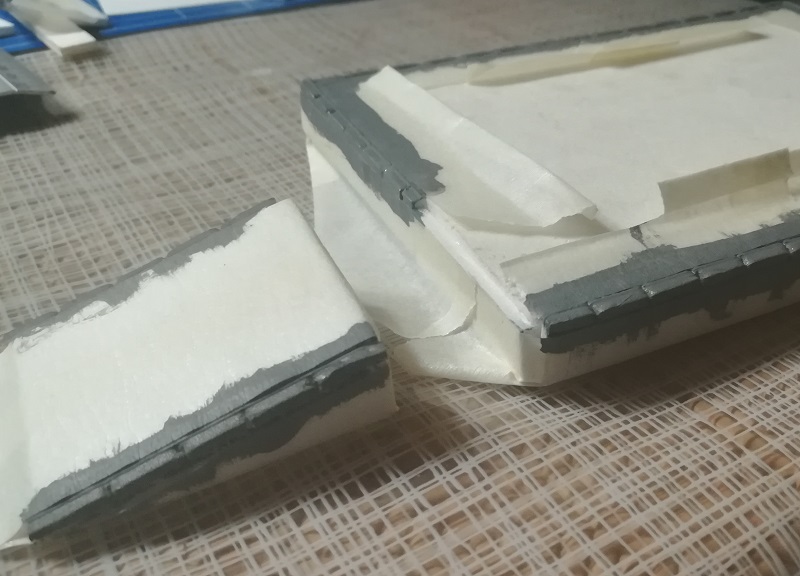

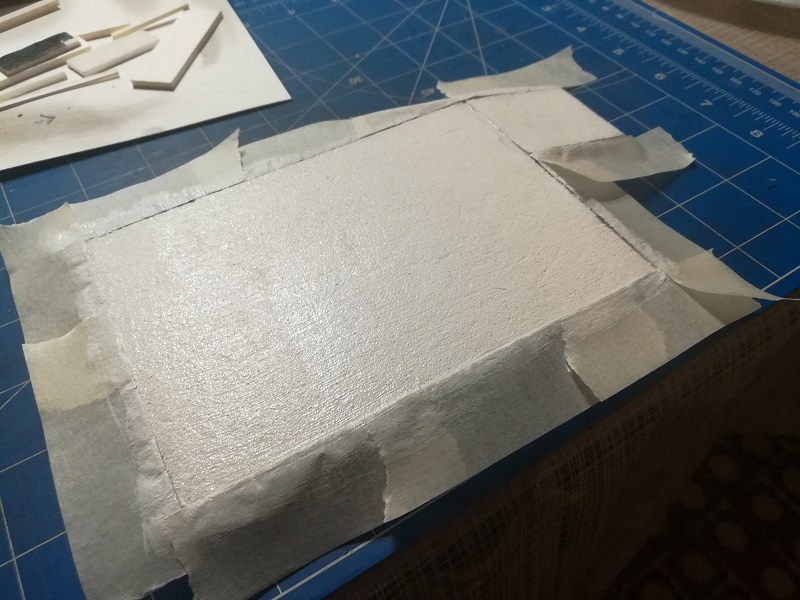

Une couche de Gesso:

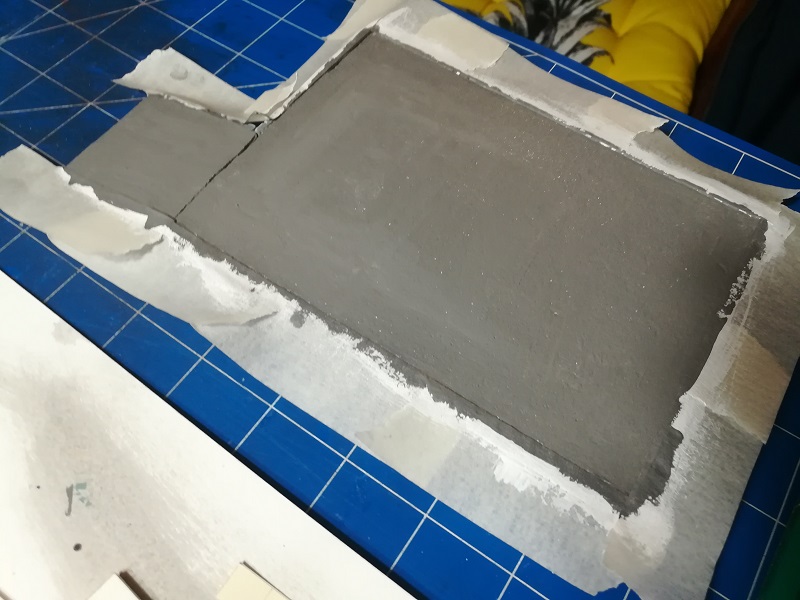

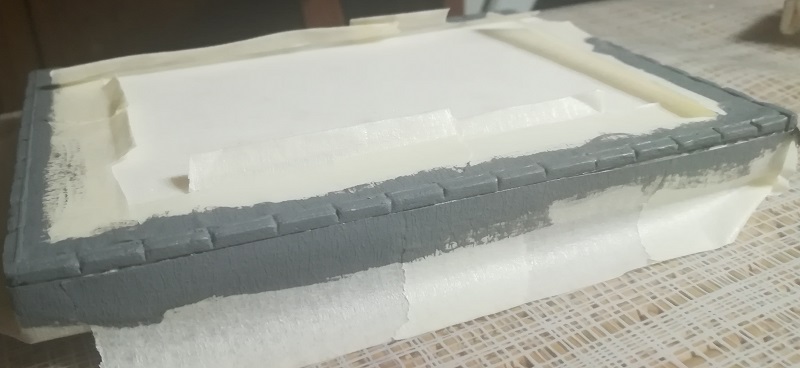

Une couche de gris:

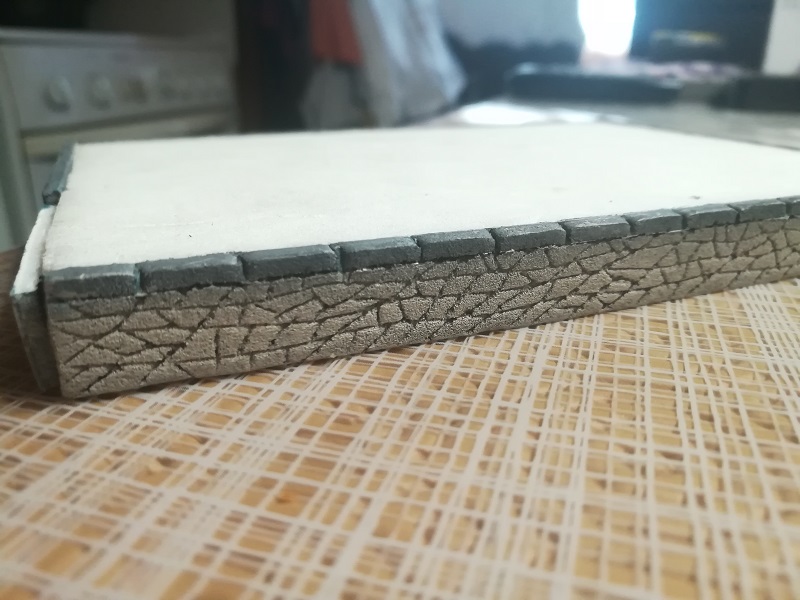

Patine par brossage à sec:

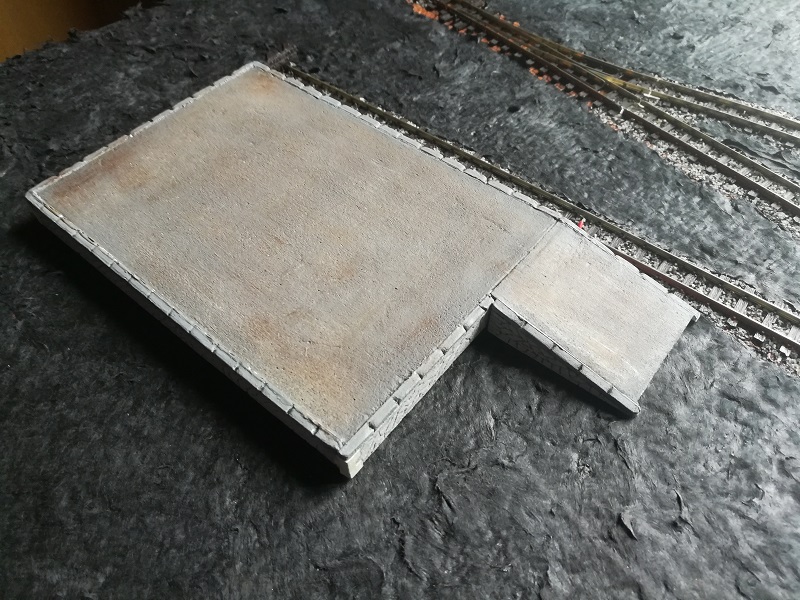

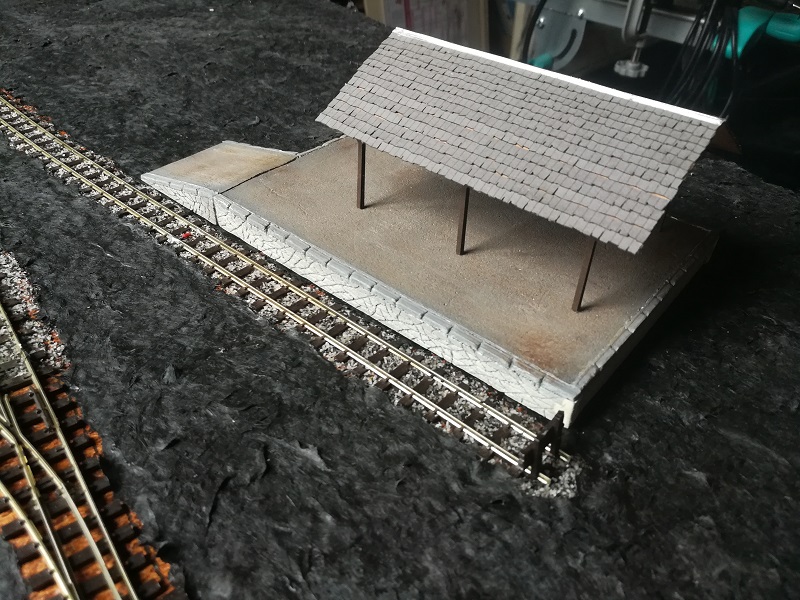

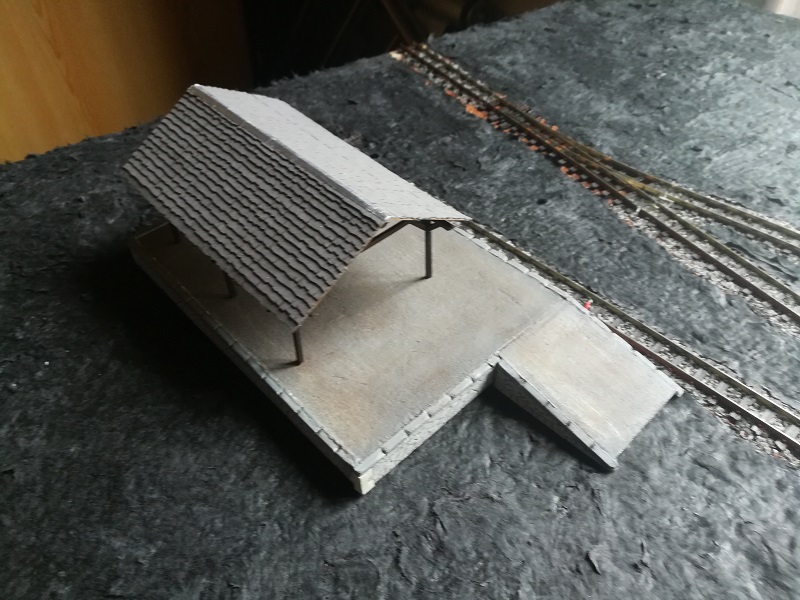

Mise en situation:

A suivre: un petit dépôt diesel.

[Pirlouit95]

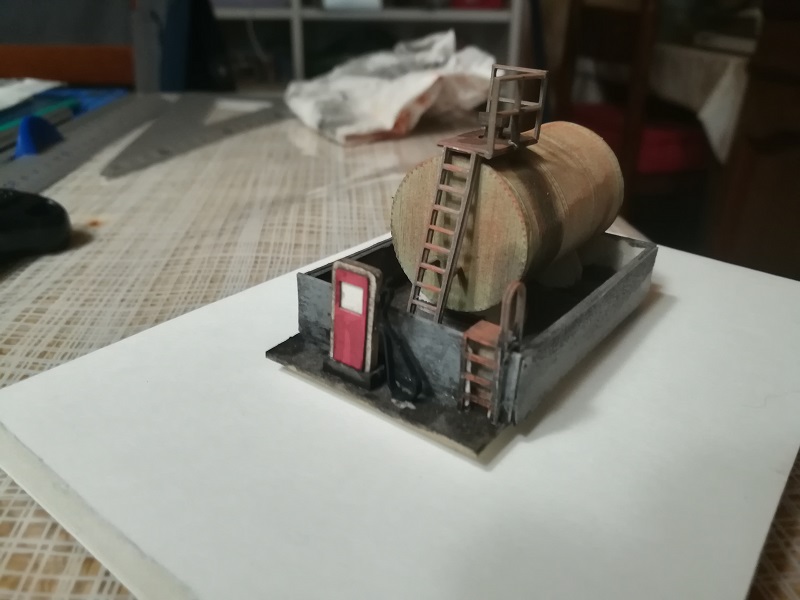

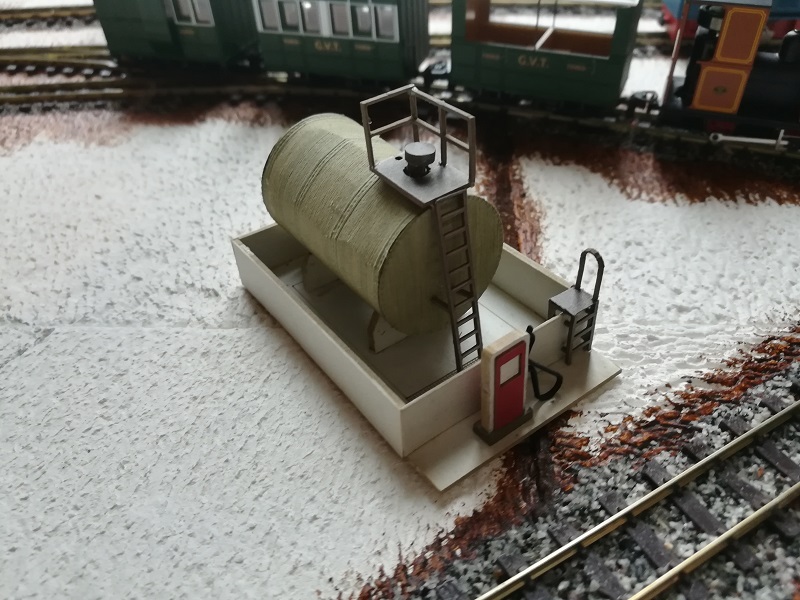

Le dépôt de carburant.

Il s'agit d'un kit carton de chez Joswood:

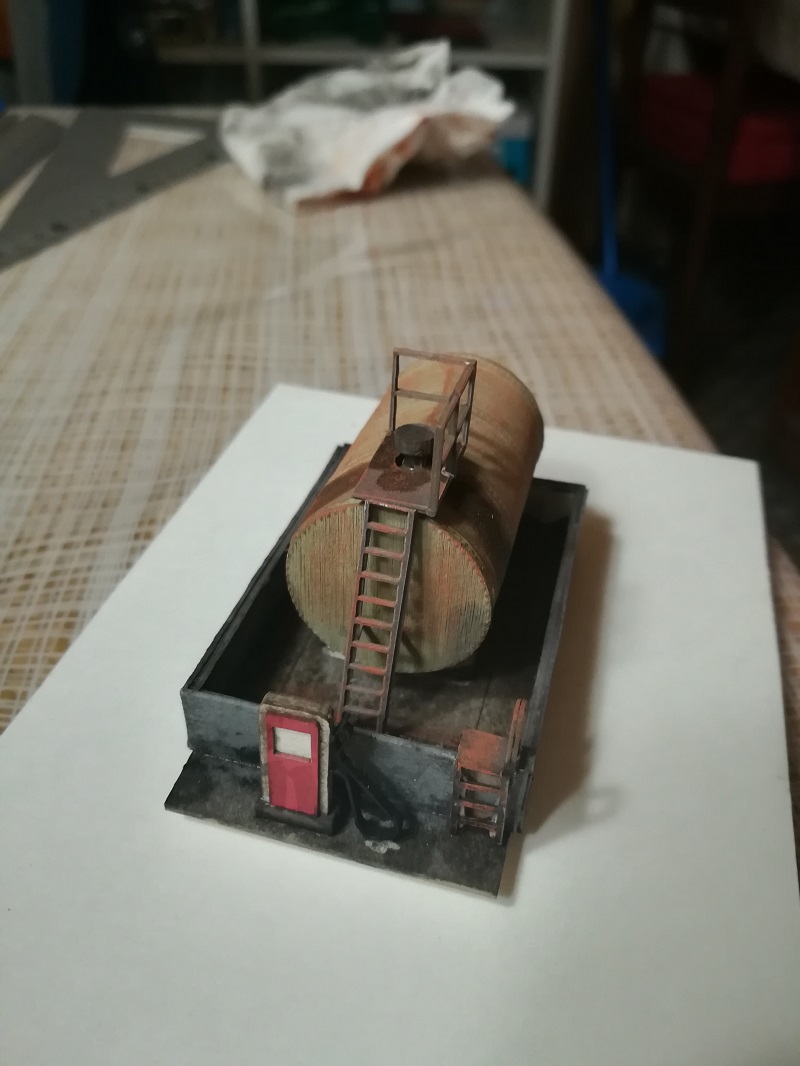

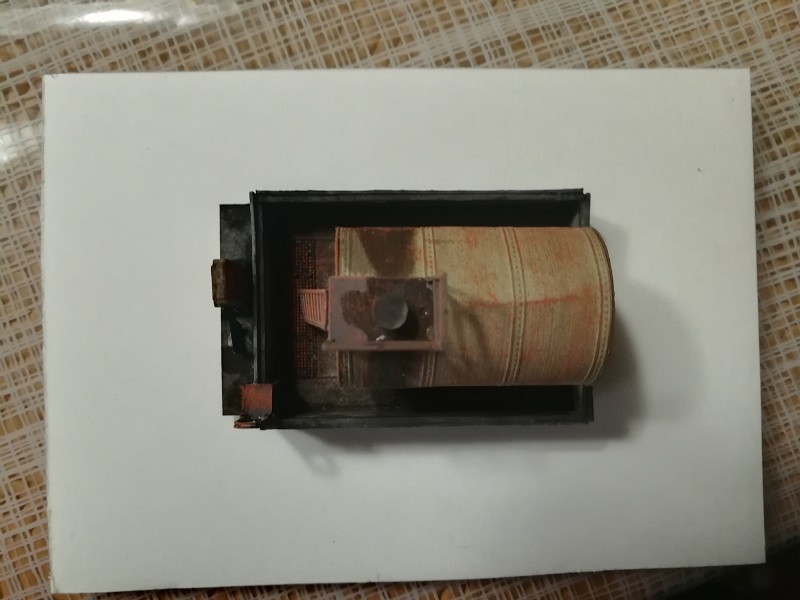

Une légère patine de jus d'acryliques:

A suivre: le parc à charbon.
