La 3D comme vous l'avez rêvé

Messagepar Beyer-Garrat » 15 01 2012 à 12:06

Complexe a mettre en œuvre ? maintenant un peu mais demain ? C7



Vu au CES 2012 (Consumer Electronic Show )





Cher ? même pas !!

http://cubify.com/cube/index.aspx #B6

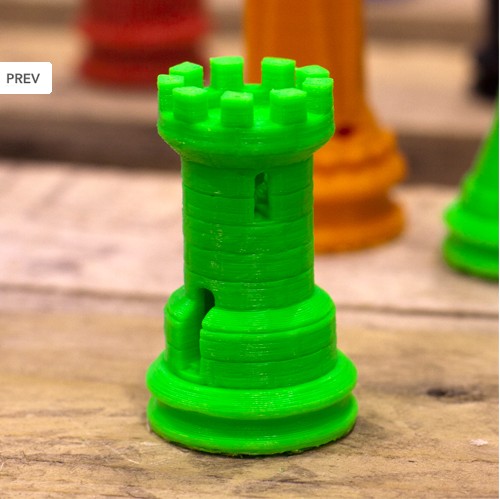

C'est curieux cette tour me rappelle quelque chose ? :F9

Réalisé avec Cubify
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18948
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: La 3D comme vous l'avez rêvé

Messagepar Kazh du » 15 01 2012 à 13:54

La technologie est encore plus avancée que je ne le croyais D9
Ils vont très vite et leur potentiel d'évolution est très grand, ça promet #B6
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7736
Enregistré le: 25 02 2010 à 14:53
Localisation: Morbihan 56

Re: La 3D comme vous l'avez rêvé

Messagepar 3DMetrique » 15 01 2012 à 14:32

Pour le faire soi même et "facilement"
Une imprimante 3D en kit à 1000€ : http://www.makerbot.com/

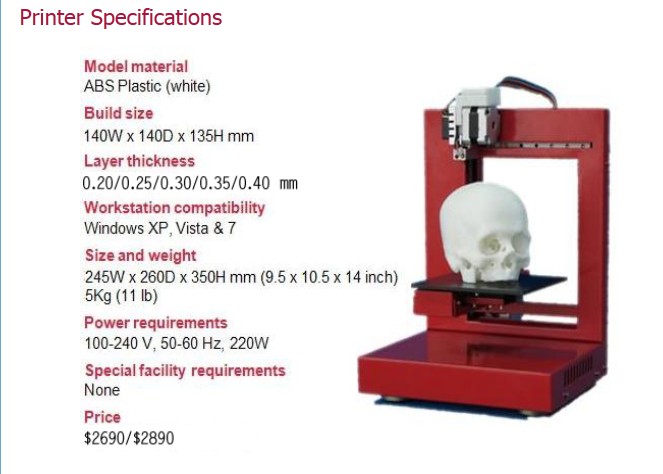

Une autre un peu plus chère mais livrée montée : http://pp3dp.com/
Le principe est basé sur la fusion de fil en ABS. Les pièces sont rigides et solides, c'est très applicable pour des échelles comme le IIm.
Cyril
En volume, tout est au cube, sauf la tête
Avatar de l’utilisateur
3DMetrique
Bidouilleur invétéré

Messages: 3277
Enregistré le: 27 04 2006 à 22:52
Localisation: St Simon de Pellouaille et St Pierre Quiberon

Re: La 3D comme vous l'avez rêvé

Messagepar Beyer-Garrat » 15 01 2012 à 17:15

C'est vrai que la Makerbot est moins chère mais j'aime pas son design ! :rod_mdr2 :rod_mdr2 :rod_mdr2 :rod_mdr2

Par contre j'aime beaucoup celle en kit #B6 tes modèles sont gravés en combien Cyril ?

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18948
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: La 3D comme vous l'avez rêvé

Messagepar Kazh du » 15 01 2012 à 17:18

Tu redessines la carrosserie et la refait faire par la machine :rod_siflet C7
L'état de surface des ses coeurs avait l'air pas mal mais quand est il réellement?
Suivant les modèles présenté c'est plus ou moins "filaire" comme surface, le globe ou le robot ont l'air moins lisse que le Buggy :F9
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7736
Enregistré le: 25 02 2010 à 14:53
Localisation: Morbihan 56

Re: La 3D comme vous l'avez rêvé

Messagepar gilles » 15 01 2012 à 17:44

La réso n'a rien en commun avec celle que Cyril utilise : 16 micromètres soit 16 millième de mm = 0.016 mm !!
Shapeway par exemple propose 0.1mm soit un differentiel de 6. Ici dans le meilleur des cas de 12 !!
Gilles, Modéliste Indépendant - LITR* addict
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
La table des matières de mes élucubrations "Binicaises" !
Avatar de l’utilisateur
gilles
Higgins du Velay
Higgins du Velay

Messages: 4522
Enregistré le: 16 05 2011 à 09:52
Localisation: Yvelines-Sud

Re: La 3D comme vous l'avez rêvé

Messagepar Beyer-Garrat » 15 01 2012 à 17:48

attendons je ne suis pas pressé C7
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18948
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: La 3D comme vous l'avez rêvé

Messagepar Kazh du » 15 01 2012 à 17:52

J'ai l'impression d'être revenu au temps des début de l'informatique pour tout le monde...Commodore 64, Atari et le faite le vous même ZX80 :C4
Dans ce domaine aussi la technologie a été très rapide, dans 10 ans des imprimantes 3D disponibles comme les Craft robot aujourd'hui?
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7736
Enregistré le: 25 02 2010 à 14:53
Localisation: Morbihan 56

Re: La 3D comme vous l'avez rêvé

Messagepar Storm » 15 01 2012 à 18:37

Tout avancera et deviendra accessible, ce n'est pas le problème :B3 Restera la conception en elle même et les connaissances en mécaniques et là… :rod_siflet :rod_mdr2


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 17716
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: La 3D comme vous l'avez rêvé

Messagepar Beyer-Garrat » 15 01 2012 à 19:00

Tu me fais penser a ces programmeurs qui se sentaient indispensable il y a 15 ans , la 3D se démocratise que tu le veuilles ou non et cela va aller très vite ........ C7
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18948
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: La 3D comme vous l'avez rêvé

Messagepar Storm » 15 01 2012 à 19:03

Je ne parle pas du stylo mais de qui le tient… Se servir d'un logiciel est à la porté de tous (enfin presque, y'a toujours des types qui n'y arriveront jamais… C7 ) mais concevoir un truc qui tienne la route, c'est autre chose :rod_siflet À l'écran, tout fonctionne :rod_mdr2


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 17716
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: La 3D comme vous l'avez rêvé

Messagepar Beyer-Garrat » 15 01 2012 à 19:03

Kazh du a écrit:J'ai l'impression d'être revenu au temps des début de l'informatique pour tout le monde...Commodore 64, Atari et le faite le vous même ZX80 :C4
Dans ce domaine aussi la technologie a été très rapide, dans 10 ans des imprimantes 3D disponibles comme les Craft robot aujourd'hui?


Moins de 10 ans ,la progression de l'informatique est exponentielle et je suis particulièrement bien placé pour le savoir :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18948
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: La 3D comme vous l'avez rêvé

Messagepar Kazh du » 15 01 2012 à 19:10

Je suis d'accord avec Storm pour dire que quoiqu'il arrive il y aura toujours des gens dépassés par la technique mais il n'empêche que la technologie a fait un bond impressionnant en quelques années et ce dans beaucoup de domaines.
Je m'étonne pour le moment de ne pas encore avoir vue de machine laser avec une tête "mobile" pour concurrencer les fraiseuses type Charly robot.
Mais si j'ai eu l'idée il y en a sûrement d'autres qui planchent dessus.
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7736
Enregistré le: 25 02 2010 à 14:53
Localisation: Morbihan 56

Re: La 3D comme vous l'avez rêvé

Messagepar Tyrphon » 15 01 2012 à 19:21

C'est vrai que tous ces outils sont très beaux, mais il faut se lancer dans un logiciel de dessin 3D. Et je n'ai pas encore eu le courage de me lancer dans la 2D!
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 6548
Enregistré le: 27 11 2006 à 14:32
Localisation: Rueil-Malmaison

Re: La 3D comme vous l'avez rêvé

Messagepar 3DMetrique » 15 01 2012 à 19:25

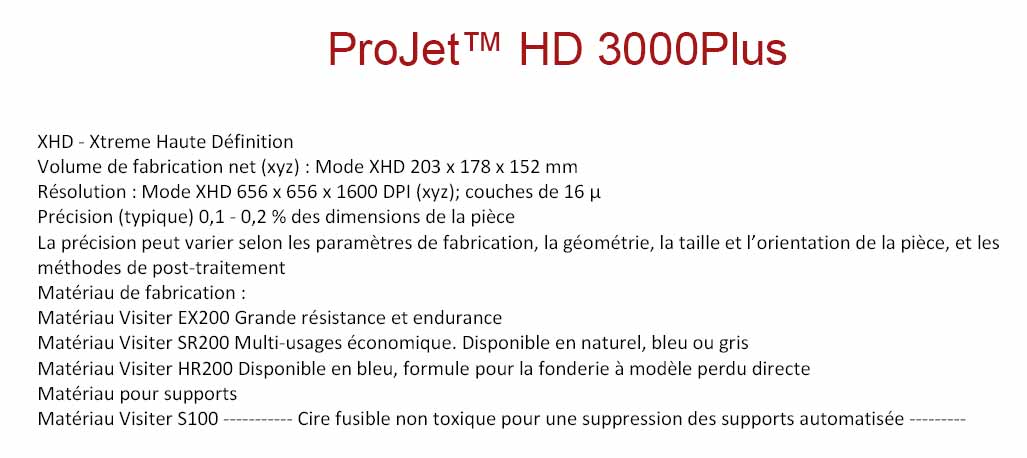

L'imprimante que j'utilise est celle-ci :



656 DPI correspond à un point tous les 40 µm environ (25400 µm/656) donc la résolution ultime (théorème de Nyquist-Shannon) est de 80 µm. Un rivet de 0,3 mm est constitué de 7 micro-gouttes de résine sur son diamètre. Il n'est pas raisonnable pour le moment d'aller en dessous de ces dimensions dans nos modèles. Une aile de cornière sur le flanc d'un wagon fait 0,3 x 0.4 mm.
La résolution en épaisseur est bien meilleure, elle est théoriquement de 32 µm, mais ces couches de 16 µm permettent surtout de diminuer les phénomènes de crénelage (aliasing) sur les partie bombées.

Il y a une communauté très active aux US dans le domaine de la fabrication 3D, certain pousse la résolution verticale des machines à fusion de fil à mieux que 50 µm avec des résultats très impressionnants.
D'autre utilise une machine à projection d'image à partir d'un écran TFT sur de la résine photopolymérisable :


Il suffit de faire "3D printing blog" sur gogole.
Cyril
En volume, tout est au cube, sauf la tête
Avatar de l’utilisateur
3DMetrique
Bidouilleur invétéré

Messages: 3277
Enregistré le: 27 04 2006 à 22:52
Localisation: St Simon de Pellouaille et St Pierre Quiberon
