Comme ces deux dernières ne sont pas en voie normale, il se trouve donc que nous fabriquerons probablement un produit qui pourrait intéresser le lectorat de ce Forum.
Ce message est donc un essai à la vue d'autres fils d'artisans... si vous le trouvez malvenu, n'hésitez pas à le jeter !

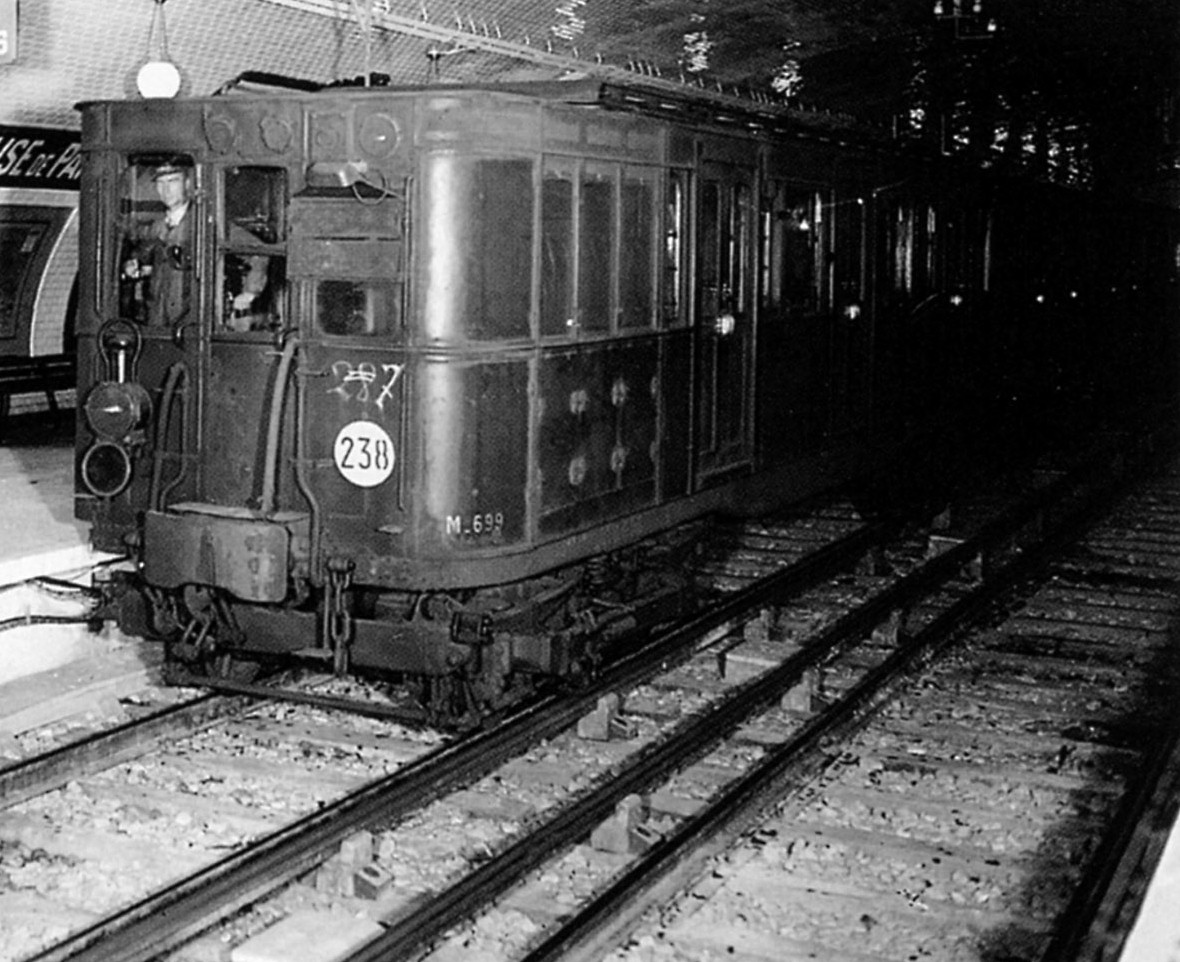

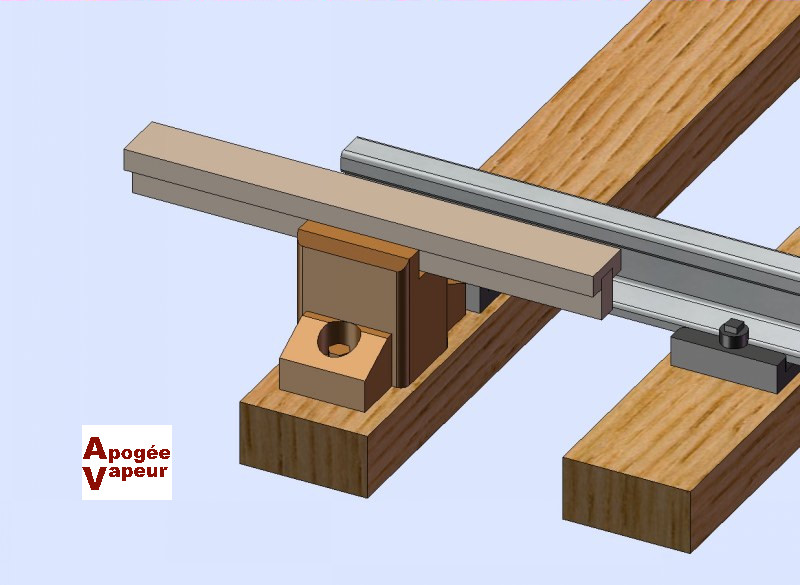

Le système réel : un isolateur latéral repose sur une traverse asymétrique allongée, un rail à double champignon est positionné par cet isolateur, l'ensemble est protégé par trois planches dont deux latérales et une supérieure surélevée pour laisser le passage libre aux frotteurs de la machine à alimenter.
Les trois planches sont fixées sur le rail au moyen d'une bride astucieuse en deux parties et placée à distance constante de l'isolateur.
La distance entre deux isolateurs est au maximum de 4.10 m, mais comme la pose s'adapte au travelage, cette distance peut être plus courte, voire beaucoup plus courte dans les zones d'appareils de voie.

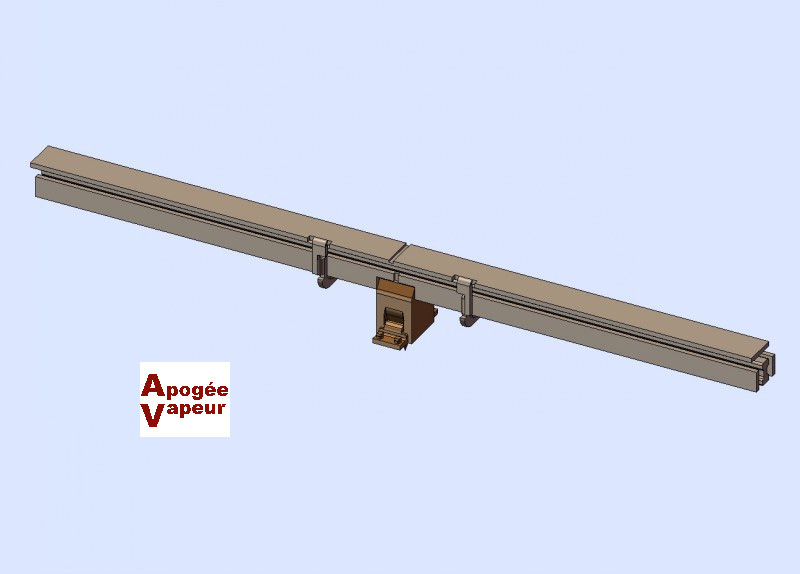

Voici le principe de notre modèle.
Deux pièces gravées représentent les planches et les deux brides encadrant un isolateur tiré d'une grappe finement moulée en bronze qui en contient dix.

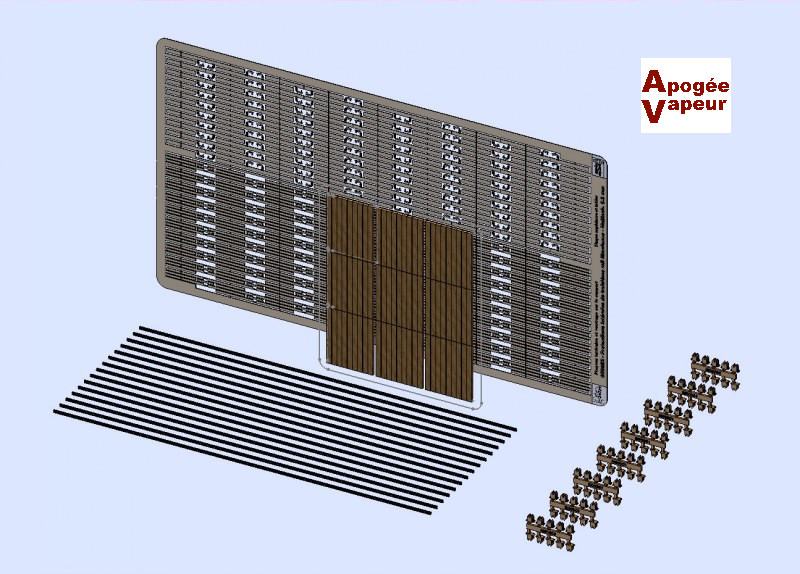

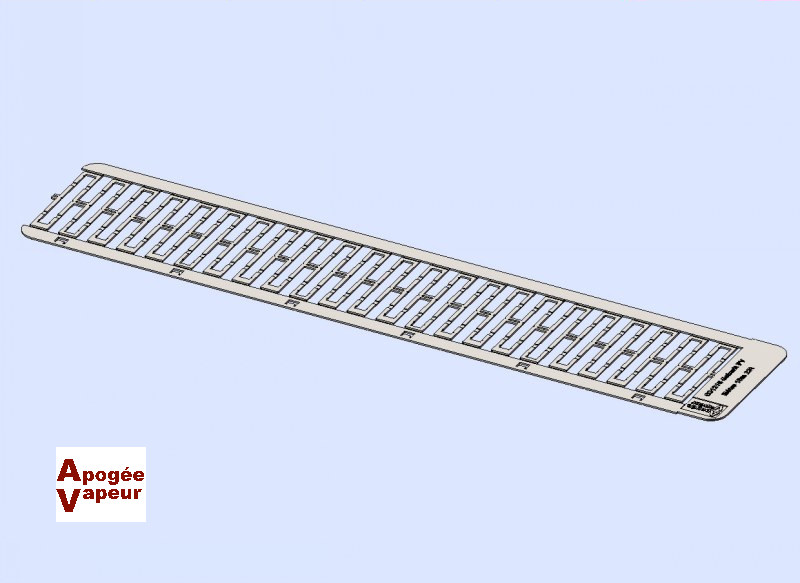

Le rail est un profilé à double champignon fourni dans le kit, qui contient aussi huit grappes d'isolateurs, une gravure, et finalement une planchette de traverses asymétriques compatibles VMM ®, inutiles en voie métrique : on vous fera un petit rabais si vous nous le signalez en Remarques.
Avec ce kit, vous pourrez donc équiper jusqu'à 3.77 m de voie !

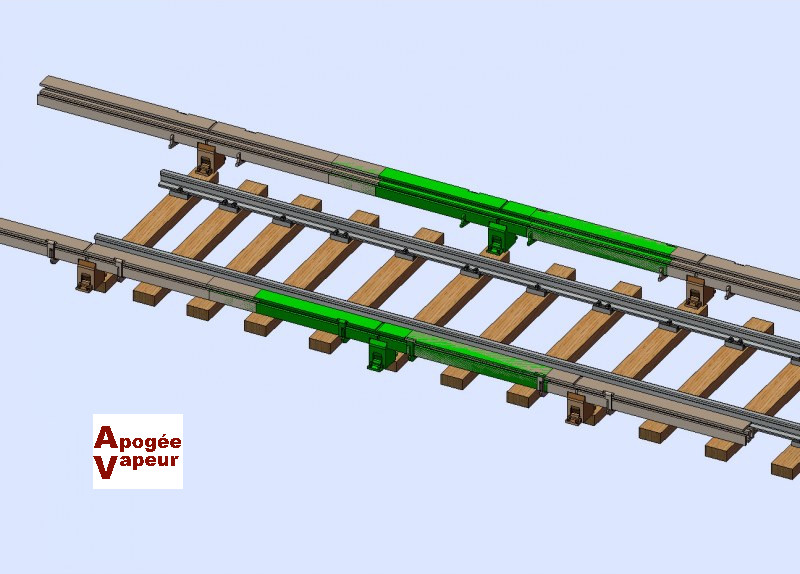

Notre approche avec le raccord entre les planches entre les isolateurs permet de reproduire correctement les planches et leur bridage même avec un entraxe réduit, comme le montre l'image suivante.
Avec un entraxe réduit, il suffit de couper le surplus et de souder les pièces gravées en bout : le montage est simple et rapide mais demande naturellement un peu de soin.
A noter qu'il y a encore un débat sur la décomposition des pièces sur le Forum LRPresse, on verra qui emportera la majorité...
Nous lancerons ce modèle au début 2011, vous en trouverez une description plus détaillée sur cette page de notre site et vous pouvez déjà le réserver ici en nous indiquant combien de kits vous désirez !
