Dans la série scratch CdN on continue : une voiture à bogies

Messagepar La Mouette » 16 06 2009 à 13:52

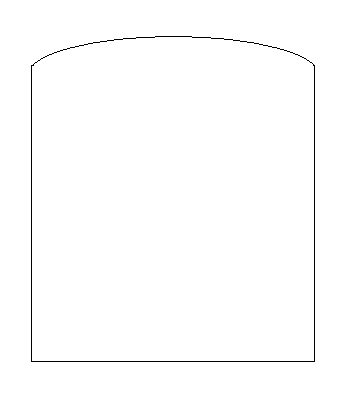

Les premières pièces sortent du dessin et de la découpe à l'instant !
Ce sera mon premier matériel roulant en construction intégrale : indulgence requise.

Pour les bogies, je vais utiliser les pièces en rab des kits TdA : chassis et flancs de bogies (recoupés en leur centre pour diminuer l'empattement à 1m20/1.4cm). Les roues de 8mm j'ai, il me manque juste les coupelles mais ça se trouve. :maitre:
La Mouette


Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar Sixtifs » 16 06 2009 à 14:02

Je m'inscris pour cet amphi. Le sujet m'intéresse. J'applaudis l'entrée en scène E2
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5014
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar pelican » 16 06 2009 à 14:20

indulgence ??? :rod_siflet connais pas ... C7
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50615
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar YVES » 16 06 2009 à 14:33

Gilles, créatif n°1 sur PME !!!
J'attends avec impatience l'entrée en gare (CDN bien entendu !).
:D :D :D
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar La Mouette » 16 06 2009 à 19:54

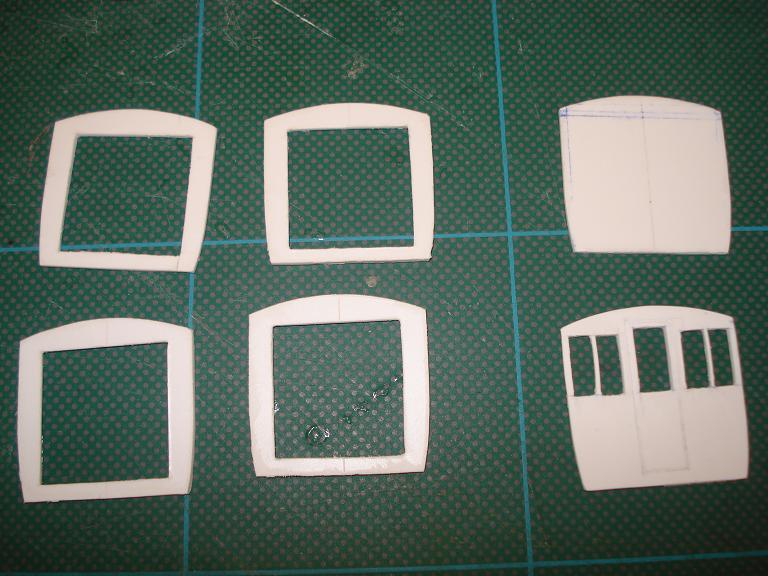

L'ensemble des 6 pièces de forme (couples) de la caisse ; les 2 dossiers + 4 rigidificateurs intérieurs :

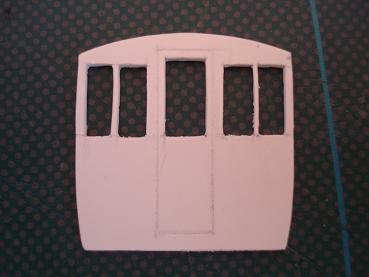

Détail du premier dossier dans lequel ont été pratiquées les ouvertures et la gravure de la porte :

La Mouette


Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar Beyer-Garrat » 16 06 2009 à 22:32

Les sous marins ne sont pas cylindrique d'habitude ? :F9
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24341
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar La Mouette » 16 06 2009 à 22:39

C'est pas un sous-marin c'est une Goëlette Islandaise ... :H2
La Mouette


Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar Beyer-Garrat » 16 06 2009 à 22:43

Ah temps mieux j'ai eu peur ! :D
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24341
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar La Mouette » 16 06 2009 à 22:46

Gna gna gna ... :prrrt:
La Mouette


Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar La Mouette » 17 06 2009 à 11:25

Bon aujourd'hui je garde les mioches donc c'est relâche !
La cuite suite demain avec la préparation des flancs (découpe des 10 fenètres par face) et du chassis. :maitre:

Question : quel matériau utiliser pour le toît car j'ai peur que la carte de 0.5mm soit encore trop rigide ?! :?
La Mouette


Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar Storm » 17 06 2009 à 11:27

Feuille de métal pour la toiture #B5 Tu n'avais pas récupéré une planche d'Offset qu'avait apporté Joris? c'est nickel #B6

Sinon, on va pouvoir commancer à rigoler avec les fenêtres... :E1 C7 :rod_siflet


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23945
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar La Mouette » 17 06 2009 à 11:34

Non je n'en avais pas pris, croyant ne jamais en avoir besoin. Pas grave je vais essayer de ceintrer la carte a chaud.

Pour les fenètres tu ne crois pas si bien dire :vu que les fenètres des voitures CdN à bogies ressemblent à ça :



:?

PS : pour 2 bogies Bemo je suis d'accord, ce sera bien plus simple que de modifier les pivots des bagnoles de Cyril. Je leur mettrai juste les flancs des bretonnes recoupés ... #B5
La Mouette


Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar Sixtifs » 17 06 2009 à 13:39

Salut La Mouette,

Pour le toit la CP de 0,5 n'est pas trop rigide, à condition de la courber progressivement, et pour le traitement à chaud, la chaleur des mains suffit. C'est comme ça que j'ai fait la voiture représentée dans ce fil :
http://www.passion-metrique.net/forums/viewtopic.php?f=6&t=3059
Et depuis presque un an, aucune déformation :D . Aucune peinture non plus :H2
Les "poutres courbes" sont surement essentielles pour la tenue à long terme.

Pour les arrondis de fenêtres, je les ai fait au compas à découper.
Mais dans mon cas il y a 4 fenètres par faces avec des grands rayons et des centres en dehors du panneau fini.
Dans ton dessin ça semble une ellipse voire une anse de panier (oui je sais bzzz, la différence est mince ;) )

donc 20 ellipsoïdes à tailler par voiture fois X voitures !

ne serait-il pas intéressant de tailler une baguette de bois au bon profil moins un chouïa, de la recouvrir de papier abrasif fin et zou ?
Mais j'avoue que je n'ai pas fait le test.

Autre solution : meuler une gouge en forme. Mais pas évident à faire.
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 5014
Enregistré le: 01 05 2006 à 07:17
Localisation: entre 60 et 100

Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar La Mouette » 17 06 2009 à 13:45

couper dans du 0.5mm ca va, j'en ai plus chier avec les fenetres carrées du premier dossier que stupidement -erreur de debutant- j'ai decidé de decouper dans du 1.0 !! D9 D9 H4 H4
La Mouette


Re: Dans la série scratch CdN on continue : une voiture à bogies

Messagepar Beyer-Garrat » 17 06 2009 à 14:07

Ce qui m'a permit de récupérer tout le stock de Joris (planche offset) :rod_siflet :rod_siflet :rod_siflet

Qui est le matériel parfait pour les toitures C7
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24341
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !
