030T Corpet n° 12 "Landerneau" CFD-Finistère HOm

[Sixtifs]

Storm nous déclare donc hêtre noyer s'houx les commandes et devoir travailler à la chêne jusqu'à avoir une sale trogne. Les fumées de soudure lui donnent des yeuses pleureurs.

[Storm]

Euh, non… Mais j'ai comme qui dirait un vrai métier

[Tyrphon]

Bonjour à tous
Porte de boite à fumée sur la n°12 "Landerneau" : photodécoupe pour la charnière, et emboutissage d'une pastille de cuivre avec une bille de roulement pour la porte.
J'ai eu du mal a trouver une bille assez grosse (45mm de diamètre) pour trouver le bon galbe :
[ http://m.jly.free.fr/youtar/corpet_n12_boite-a-fumees.jpg ]
.

Tiens, un truc que j'ai utilisé plusieurs fois pour la porte de boite à fumée: la découper dans uns balle de ping-pong.

[Marcel]

Bonsoir à tous !...

Je me hate avec lenteur, mais ça avance, ça avance... :^)

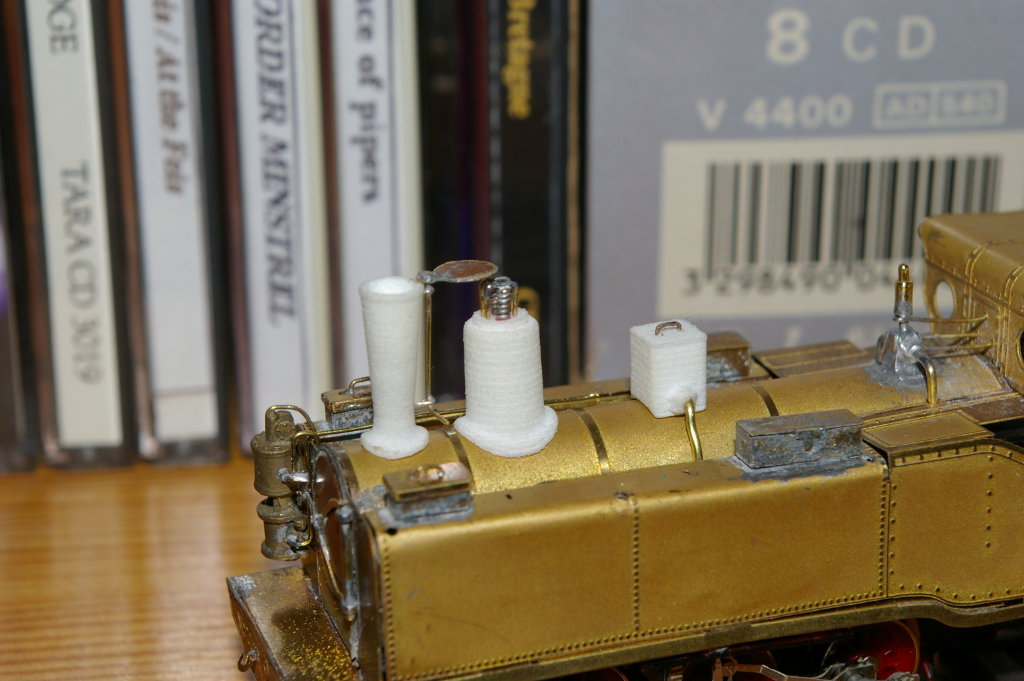

Soupapes et couvercle de la cheminée (faits selon la méthode préconisée par Prof) sur la "Landerneau" :

La n° 14, "Pont-Aven" est plus avancée : cheminée et son couvercle ; sablière avec les descentes et sa commande ; dôme avec ses soupapes ; petit cheval et sa tuyauterie, alimentant les réservoirs d'air comprimé, sont collés en place, de même que les tuyauteries alimentant les chapelles (encore des éléments de microcontact de téléphone portables).

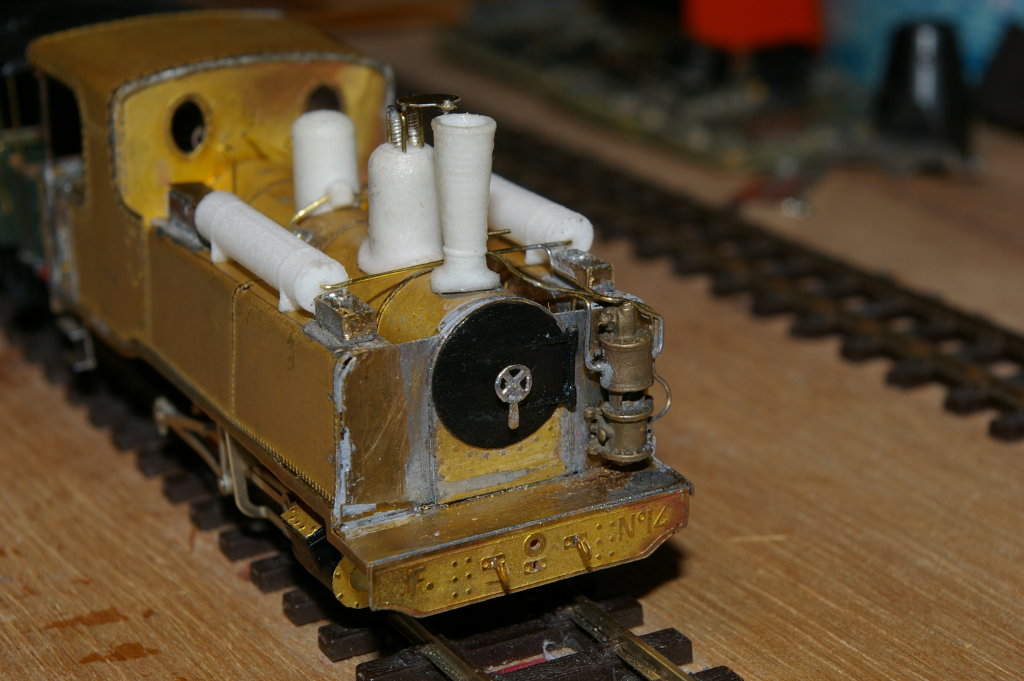

Toujours la Pont-Aven : La porte de boite à fumée (shapeway) avec son volant (gravure maison) est simplement tenu par l'axe du volant pour le moment.

[Beyer-Garrat]

Pas mal du tout Marcel mais au vu de tes photos tu sembles avoir un problème de qualité de soudures (déformation professionnelle) très mates elles semblent craquelées par endroit, température de fer ou qualité fil de soudure ?

Même poncées elles doivent conserver une brillance garante d'une bonne fusion et d'une bonne adhésion.

Essai en remontant la température du fer et avec du fil "électronique "(voir Conrad) contenant de l'argent.

Quoi qu'il en soit très beau modèle

[pelican]

j'admire aussi

[Marcel]

Merci de ton expertise Beyer-Garrat.
Je te rassure : toutes ces traces grisâtres sur l'avant de la caisse , c'est de la pâte tamiya putty (je ne maîtrise pas encore cette matière !).

Pour souder les fils laiton de 0.4mm sur le petit cheval, j'ai d'abord percé (dur, le bronze !), puis soudé à la soudure liquide. Tiens, à propos, je crois savoir que M. Huet avait cessé son activité ?... Qui va vendrece type de soudure maintenant ?

[Beyer-Garrat]

Certains dilue la Tamya Putty afin de l'appliquer au pinceau je ne l'ai jamais tenté peut être a essayer

AMF 87 a repris la gamme de soudure Huet

-S001 Coffret de soudure Starter’Set pour débutant (contient Soudure Liquide, Soudure au Bismuth, Sou-dure Etain-Argent, Eau-à-Souder, pinces de maintien, gomme abrasive, tresse à dessouder + manuel d'apprentissage)
-S002 25g de soudure pour métal blanc en fil (fusion à 70°C)
-S003 50g de soudure étain plomb sans résidu en fil (fusion à 180°C usage géne-ral, laiton, bronze, maillechort…)
-S004 50g de soudure étain bismuth sans résidu en fil (fusion à 145°C idéal pour étamer finement les fonderies et assembler des pièces massives ou éviter de dessouder des pièces voisines)
-S005 50g de soudure étain argent sans résidu en fil (fusion à 225°C pour les as-semblage nécessitant une certaine solidité tel que marchepieds, commande de sifflets ou de régulateurs…)
-S006 30ml de soudure liquide étain plomb (pour étamer, souder par empilement, souder par SRE…)
-S007 30ml de flux décapant spécial métal blanc
-S008 30ml de flux décapant pour métaux cuivreux (laiton, maillechort, bronze…)
-S009 30ml de flux décapant pour métaux ferreux (acier sur laiton par exemple)
-S010 30ml de flux spécial sans rinçage (idéal pour les tourillons et pièces d’embiel-lage à souder après mise en peinture)
-S011 6x pinces de maintien en acier
-S012 1 bobine de tresse à dessouder
-S013 1 gomme abrasive


http://www.amf87.fr/peintures.htm

[laisse les dire]

j admire surtout quand on sait la taille de l engin , avec mes gros doigts je n arriverai jamais à faire des choses pareilles ,

[Kazh du]

La dilution de la tamiya putty avec de l'acétone ou du thinner Tamiya permet de rendre le mastic liquide et de l'appliquer au pinceau, il sèche d'autant plus vite et s'insinue dans les fissures avec bonheur.
J'ai suivi cette technique suite à une visite sur un site d'avionneux / military et j'en suis franchement content. La méthode a été appliquée sur le Dedion NJ de TdA suite à mes problèmes de cassures malencontreuses et m'a éviter d'avoir de très longs travaux de ponçage.
Sur la notice de TdA il est question d'insérer par l'intérieur de la cyano liquide qui vient combler les fissures, comme c'est plus facile de poncer le mastic que la cyano, j'ai préféré le mastic.

[Storm]

Ça fonctionne aussi avec le diluant Interfer Le gros problème du putti reste le retrait (pire encore quand on le dilue ce qui est logique ) mais je préfère également ça à la cyano…

Sinon, pour la soudure, il parait que tous ces produits sont géniaux… C'est possible…

Joli travail Marcel

[Kazh du]

J'avais commandé chez Huet le kit starter.
J'en suis très content et mes premières soudures se sont passées de manières idylliques.
Toutes les pièces photodécoupées des kits TdA je les soude plutôt que de les coller.

[Beyer-Garrat]

La dilution de la tamiya putty avec de l'acétone ou du thinner Tamiya permet de rendre le mastic liquide et de l'appliquer au pinceau, il sèche d'autant plus vite et s'insinue dans les fissures avec bonheur.
J'ai suivi cette technique suite à une visite sur un site d'avionneux / military et j'en suis franchement content. La méthode a été appliquée sur le Dedion NJ de TdA suite à mes problèmes de cassures malencontreuses et m'a éviter d'avoir de très longs travaux de ponçage.
Sur la notice de TdA il est question d'insérer par l'intérieur de la cyano liquide qui vient combler les fissures, comme c'est plus facile de poncer le mastic que la cyano, j'ai préféré le mastic.

Point du tout c'est même l'inverse j'utilise depuis des années la cyano comme mastic fluide elle s'insinue partout comblant tout les vides en une fine couche sans sur-épaisseur et elle se "ponce" très bien avec un pinceau fibre

.De plus une fois sèche son "grain" est invisible ce qui n'est pas le cas du putty en lumière rasante

[Marcel]

@Beyer-Garrat : Merci pour l'info sur la reprise des soudures Huet par AMF 87. :^)

J'ai utilisé la cyano liquide pour "gorger" les impressions 3D qui sont extrèmement poreuses.
La différence est notable entre les deux machines : cheminée, dôme et sablière de la Landerneau n'ont pas encore subi ce traitement.

[Storm]

Tes maquettages sont poreux car c'est du "frittage" de poudre, avec une autre résine, tu aurais un aspect lisse je pense que la qualité que tu as choisi est tout à fait adaptée pour les maquettages de bâtiment par contre. Si tu veux renouveler l'expérience, vois du coté de Drim3D: ça ne sera pas plus cher, tu auras des interlocuteurs français et qui connaissent les problèmes des modélistes ferros et surement une meilleure qualité des pièces. Il y a d'autres boites mais eux se tournent vers notre hobby avec une approche "grand public" et pour avoir discuté avec eux à RE, ils semblent sérieux
