[Biased turkey]

. Bref si une bonne âme veut bien se prendre le temps de m'expliquer il contribuerai au fait que je sois moins C... demain ou dans le futur..

Lulu67340, je vais t'apprendre à être moins C... non pas demain, non pas dans le futur, mais ce soir

Shapeways permet:
1) d'acheter un objet ( conçu par un autre ) dans un "catalogue" d'objets disponibles ( Menu SHOP )

2) De créer ton propre object avec un logiciel 3D ( Sketchup dans mon cas ) , d'envoyer le fichier format .STL
Tu as donc un catalogue privé d'objets que tu peux acheter.
Menu MAKE

Cas 1
- Sur le site Shapeways selectionner menu SHOP
Categories: Miniatures -> Model trains
Sur la 1e page ( et il y en a 294 ) selectionons "CNSM 741 - 776 Silverliner series coach"
Le plus important est en haut à droite "PRODUCTS" qui permet de sélectionner le matérieau dans lequl l'objet sera imprimé.
Dans notre cas c'est Frosted Ultra Detail ou Frosted Extreme Detail ( plus cher car imprimé avec une meilleure résolution )
Ce sont à mon avis les 2 matériaux les mieux adaptés au modélisme ferroviaire.
On peut examiner l'objet en détail en cliquant une des photos en médaillon sous la photo principale .

Une fois le matérieau sélectionné on l'achète: BUY NOW
Ensuite on passe à la caisse CHECKOUT ( en haut à droite )
On a une vue du contenu du panier

Cliquer à nouveau CHECKOUT -> GUEST cHECKOUT
Entrer information pour l'envoi ( adresse , pays etc... )
La fenêtre indique aussi la date prévue à laquelle l'impression du modèle sera terminée.

Cliquer CONTINUE pour effectuer le payement
payer et attendre impatiement que le facteur livre le colis.

Prochain épisode ( plus ardu ) coment créer son objet.

Jacques

[lulu67340]

Merci pour la réponse j'attendrai la suite avec impatience !! Je suis déjà moins C....

[Biased turkey]

2e partie: comment créer un objet.
J'utilise Sketchup car c'est gratuit, il y a une foule de tutoriels sur le web,la difficulté d'apprentissage est raisonnable et c'est suffisant pour mes besoins actuels.
En passant, le dernier numéro de voie libre présente un très bon article sur l'impression 3D .
Sketchup a été conçu pour l'architecture et son utilisation pour l'impression 3D ajoute des contraintes spécifiques:
1) l'objet créé doit etre étanche "watertight and manifold " !! .
Il ne peut y avoir de trou dans l'enveloppe d'un cube rempli d'eau qui permettrait à l'eau de s'en échapper.

2) L'intérieur du cube doit-être absolument vide: il ne peut y avoir aucune "cloison" ni arête à l'intérieur de celui-ci
L'installation du "plugin" Solid inspector 2 permet de déceler les 2 types d'erreurs et de les corriger.

conseils:
- dessiner l'objet en multipliant toutes les cotes par 1000 et ensuite une fois l'objet terminé utiliser l'option "scale" pour , en une seule opération, ramener l'objet à ses dimensions réelles.
On évite ainsi la perte de détails

- Créer des cercles ou ellipses avec 32 segments maximum ( je l'ai appris à mes dépens )
Mes ellipses avaient 256 ou 512 segments et je me suis retrouvé avec des faces manquantes dans le dôme elliptique de ma cuve de brassage échelle 1/120.
Le support sur le forum Sketchup est excellent, en moins de 48 heures j'ai obtenu la façon de résoudre le problème.

ce livre m'a beaucoup aide
https://www.packtpub.com/hardware-and-c ... g-sketchup

Jacques

[YVES]

La 3D comme vous l'avez rêvé... Ou, on peut modéliser autre chose que des trains !

phpBB [video]

Le procédé laisse rêveur... ça marcherait aussi avec une voiture, un wagon, une Mallet !!!

[3DMetrique]

On peut faire ça soit même, j'avais fait une démo du logiciel 123D Catch. Je l'ai utilisé pour modéliser les cylindres de la 130 Decauville du MTVS. Actuellement REE s'est offert un scanner 3D et sa dernière loco électrique a été modélisée de cette façon, les compteurs de rivets pourrons toujours s'accrocher

[Tyrphon]

La 3D comme vous l'avez rêvé... Ou, on peut modéliser autre chose que des trains !
Le procédé laisse rêveur... ça marcherait aussi avec une voiture, un wagon, une Mallet !!!

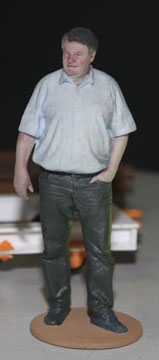

On peut même modéliser... un modéliste (et pas n'importe lequel).


Et le plus beau : après avoir acheté sa figurine, notre ami a acheté le fichier, l'a réduit au 1/43e, a commandé des tirages à Shapeways, et il y a maintenant plein de petits BJ sur les réseaux!

[bcf_trains-et-bateaux]

Question : est ce qu'un bernard henri par exemple vaut moins cher qu'un pelican ??

[pelican]

c'est évident ...

[130T]

Hoa l 'aut'e !!!!!

[mlm]

C'est un modéliste qui modélise un modéliste qui modélise un modéliste....

[Zébu]

Question : est ce qu'un bernard henri par exemple vaut moins cher qu'un pelican ??

Ca dépend du point de vue !
Pour les bêtises, oui !
Pour les cracras, sais pas !

[dan_ost2000]

C'est pas plus une question de volume

[Kazh du]

Du volume oui mais plein ou vide

[Beyer-Garrat]

phpBB [video]

[augerd]

la 3D comme on l'a rêvé

on doit pas avoir les mêmes rêves

pour moi, c'est comme quand je faisais mes moules en acier pour mes kits: en dessous de 16µ + micro billage = rendu parfaitement lisse, un cylindre ressemble a un cylindre, bref, le modèle = le dessin, simple !
a c'est sur que c'est pas en 2016 que vous trouverez ça a pas chère avec une imprimante à moins de 5000€, et même en pro, je ne connais que 2 prestataires en France qui se rapprochent de l'injection: Drimm et Est Modèles, point

j'ai quand même pris le risque (20€) pour un petit délire perso en N avec le fichier STL qui va bien chez Sculpteo et Shapeways... l’état de la caisse, je verrais ce qu'il peuvent sortir sur des détails de 30µ histoire de rire, mais c'est surtout la précision de montage sur le châssis moteur qui m’intéresse, pour valider mon étude
après, pour la qualité d'impression des caisses extérieurement, je verrais avec les 2 pros français

redescendez sur terre, faut quand même pas croire ce que vous raconte les vendeurs d'imprimantes 3D genre: "pour 1000€ vous aurez une précision de moins de 20µ sur les 3 axes"
pour ça, c'est beaucoup beaucoup beaucoup plus, ou des moules en sous traitance, et l'a, vous aurez VRAIMENT du 16µ... mais pour 8000$ pour une surface A4
après y'a l'injection, et l'a, c'est pas trop chère, enfin moins que le moule ah oui, pour du moule a plat, pas du tiroir, l'a c'est uniquement si "je gagne a l'euro-million et je claque 100 000 euros..............

accessoirement, il faut maitriser les softs, on y passe pas mal de temps, bref, comme on dis, c'est un métier

bon, je vous tiendrais au courant pour mon délire en N avec le résultat des tests... même si c'est pas de l'étroit

Dominique
