Construction d'une Mallet RB en Hom une réalité !

[Beyer-Garrat]

Et le feuilleton est prévu de durer jusque Noël?

Compte tenu que je passe très peu de temps sur le train en ce moment cela risque de durer

[scoot]

Et le feuilleton est prévu de durer jusque Noël?

Compte tenu que je passe très peu de temps sur le train en ce moment cela risque de durer

Binic et Mallet...Même combat

[La Mouette]

Si le fil de JP dépasse en longueur celui de Binic je lui offre ma meilleure bouteille* !!

* Yquem 1989

[Beyer-Garrat]

BEYER, c'est quoi l'adresse de ton site de micro mécanique.

Ben la maison pourquoi ?

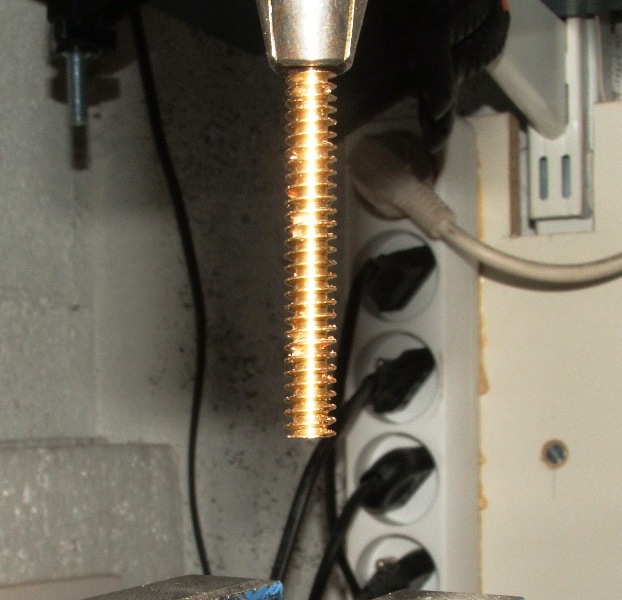

En fait Marcel avait vu juste j'ai utiliser le tournage "en l'air" sur une perceuse d'atelier légèrement modifiée ( pour une meilleure concentricité )

Tournage vis sans fin Mallet 1.jpg (106.22 Kio) Vu 3243 fois

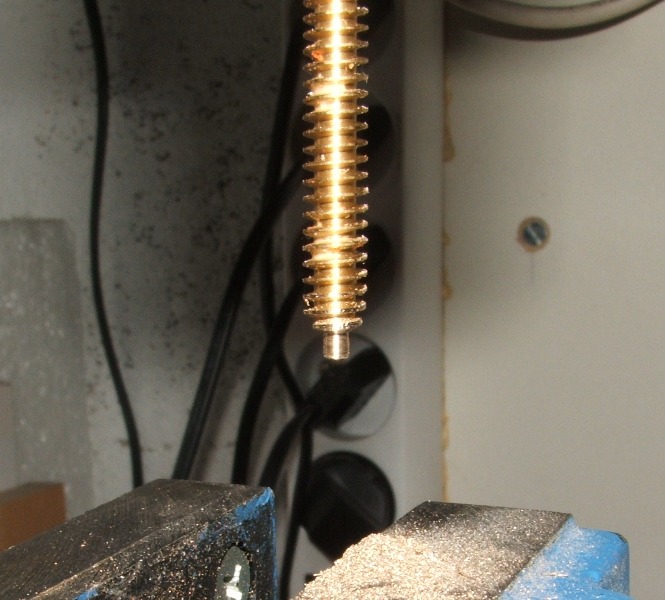

Le tournage se fait progressivement sans appui a la lime de Genève .

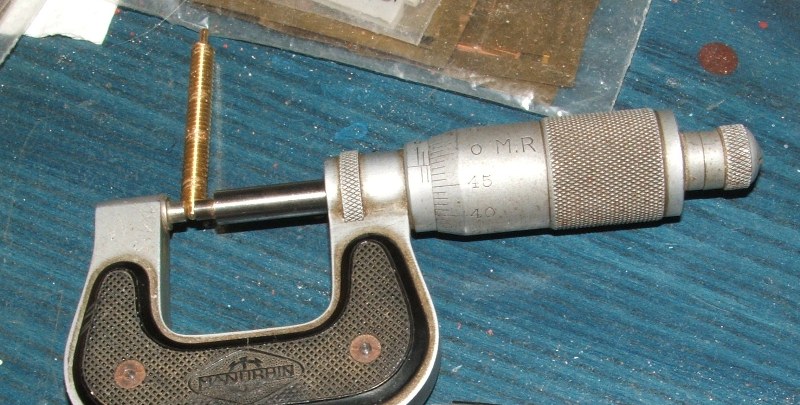

La vérification des cotes se fait au palmer

Malgré la technique un peu à l'arrache qui doit faire sourire les possesseurs de tour j'arrive a une précision de l'ordre du 1/10eme bien suffisante pour ce type de réalisation

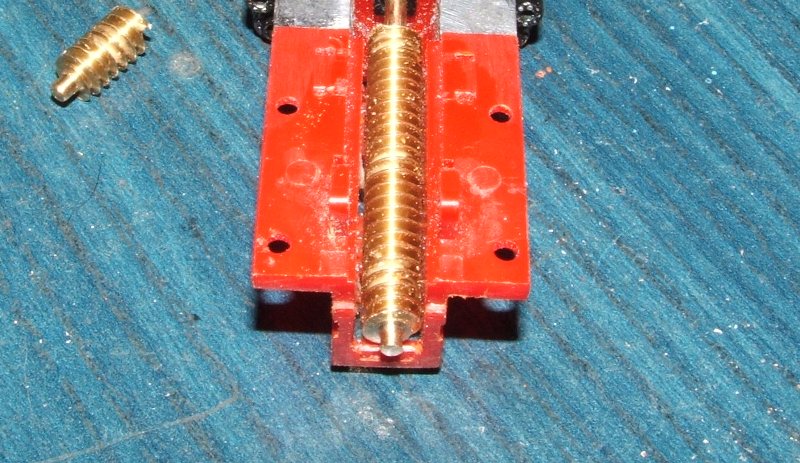

La vis sans fin terminée essai de mise en place .

...........................

[Marcel]

Bravo ! avec un tel porte à faux, effectivement c'est pas évident.
Quel est le diamètre extérieur de cette vis ?...

[Sixtifs]

Alors là !
Non, ça ne me fait pas sourire puisque le résultat est bon

Pour ce genre d'opération, J.P. tu peux aussi utiliser un disque diamanté sur mini-perseuse à la place de la lime.
Les efforts sont encore réduits et la précision améliorée.
Et dans ce cas, tu as fait une rectifieuse maison.

[Kazh du]

J'en suis tout ébaubi
Tu n'as pas du appuyer bien fort sur la lime pour éviter une torsion de la vis et donc de créer un voile
Le résultat est superbe

[Beyer-Garrat]

Il faut a peine appuyer en modifiant constamment le positionnement de la lime pour éviter les faux ronds .

@Marcel la vis fait 5mm de diamètre extérieur

[Beyer-Garrat]

Si le fil de JP dépasse en longueur celui de Binic je lui offre ma meilleure bouteille* !!

* Yquem 1989

Ne me tente pas

[Beyer-Garrat]

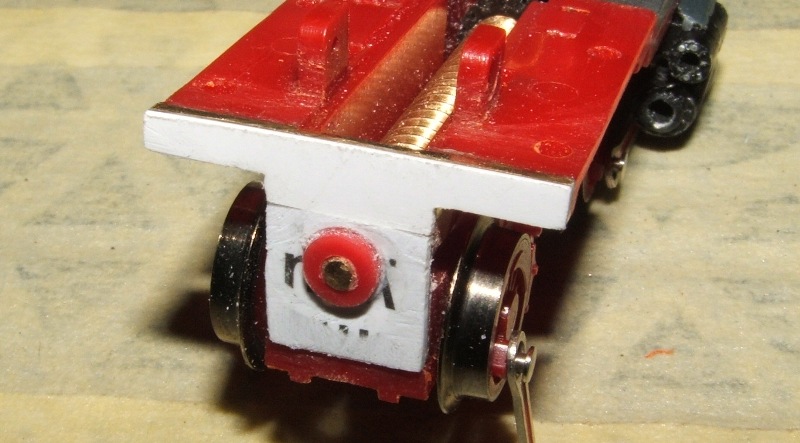

Après les essais il ne restait plus qu'a "fermer" l'arrière du truck avec une plaque de laiton sur laquelle est contrecollé de la cp ,La vis sans fin étant elle même en, laiton

pour éviter une découpage de celle-ci par la plaque j'ai encastré une bague en plastique dur (a la manière des plots noise de maintient d'origine de la vis sans fin)

Le contre collage n'ayant pour que d'assurer une épaisseur plus importante pour y coller la bague (la cote en hauteur étant donné par les essieux remontés provisoirement)

Vis sans fin truck avant

.......................

[La Mouette]

La cheminée ?
Rendez au 14492ème épisode le 31 février 2066 !!

[Marcel]

À mon humble avis, La Mouette, il a déjà la cheminée... >:^>

Hé hé hé...

[Tyrphon]

Après les essais il ne restait plus qu'a "fermer" l'arrière du truck avec une plaque de laiton sur laquelle est contrecollé de la cp ,La vis sans fin étant elle même en, laiton

pour éviter une découpage de celle-ci par la plaque j'ai encastré une bague en plastique dur (a la manière des plots noise de maintient d'origine de la vis sans fin)

Le contre collage n'ayant pour que d'assurer une épaisseur plus importante pour y coller la bague (la cote en hauteur étant donné par les essieux remontés provisoirement)

Vis sans fin truck avant.jpg

.......................

D'où sors-tu ta bague? J'avais pour ma part réinstallé le plot de maintien et la traverse d'extrémité d'origine.
J'envisage d'utiliser de telles bagues dans mon projet de transmission du mouvement au truck avant par un système à ressort a-la-Papibocfil.

[Beyer-Garrat]

De la boite a brol une récup d'un châssis en N qui a fini en morceau .Sous réserve il me semble que l'Octant commercialise des bagues en Hostaform (nylon dur) qui conviennent bien.

@Bravo Marcel il y en a au moins un qui suit ,ce qui ne m'a pas empêché de réaliser les cheminée ,dômes etc.. par tournage dans des ronds de bois dur

[La Mouette]

Il vient d'où le document sur la cheminée ?
