Un "Frigo du Cardinal" en voie de 60

[rail cassé]

On attaque les choses sérieuses !

1502 travaux frigo 75.jpg

1502 travaux frigo 78.jpg

C'est dommage, ça cache la mécanique

1502 travaux frigo 77.jpg

Hé!!! elle est cool ta board!!!!

[declic]

Ça avance doucement (le chantier, pas le "frigo" !...)

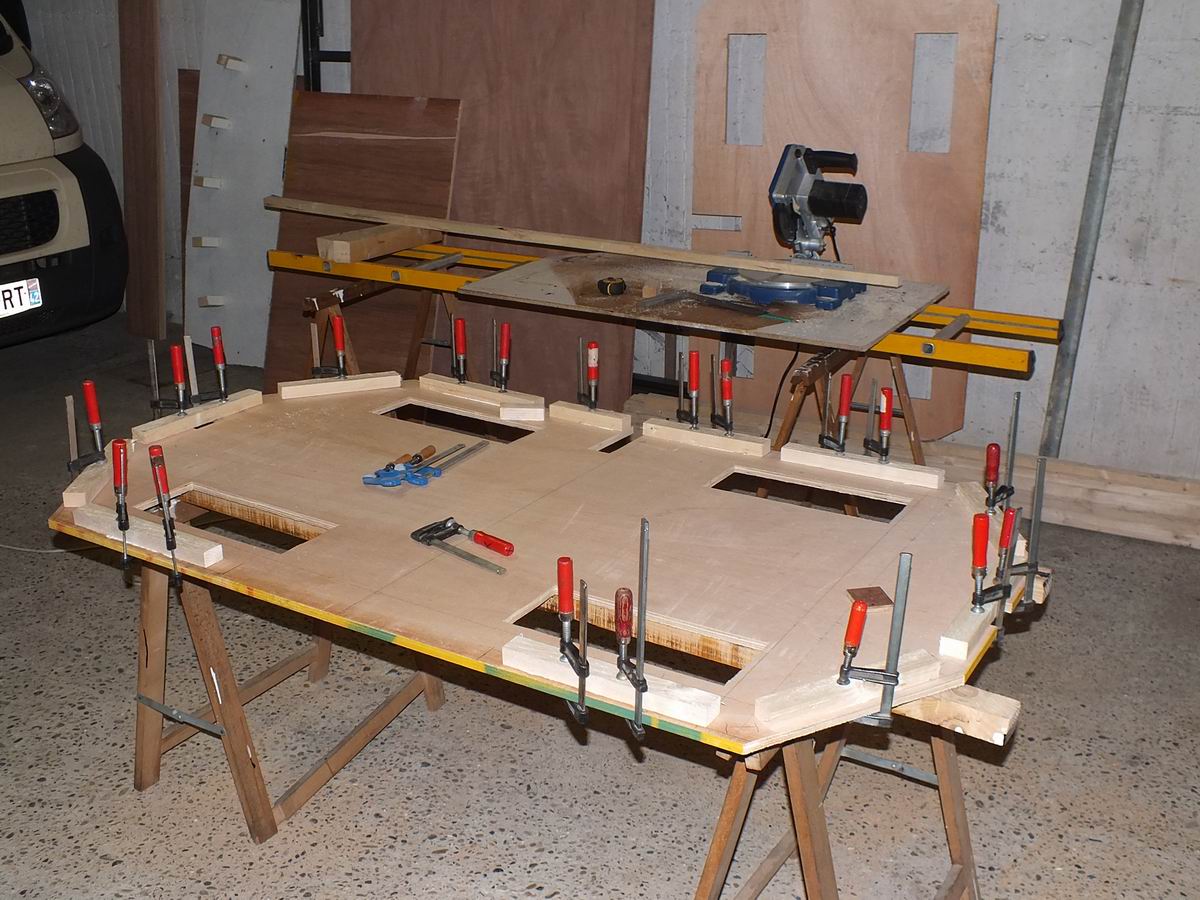

Pose de la ceinture sur le plancher

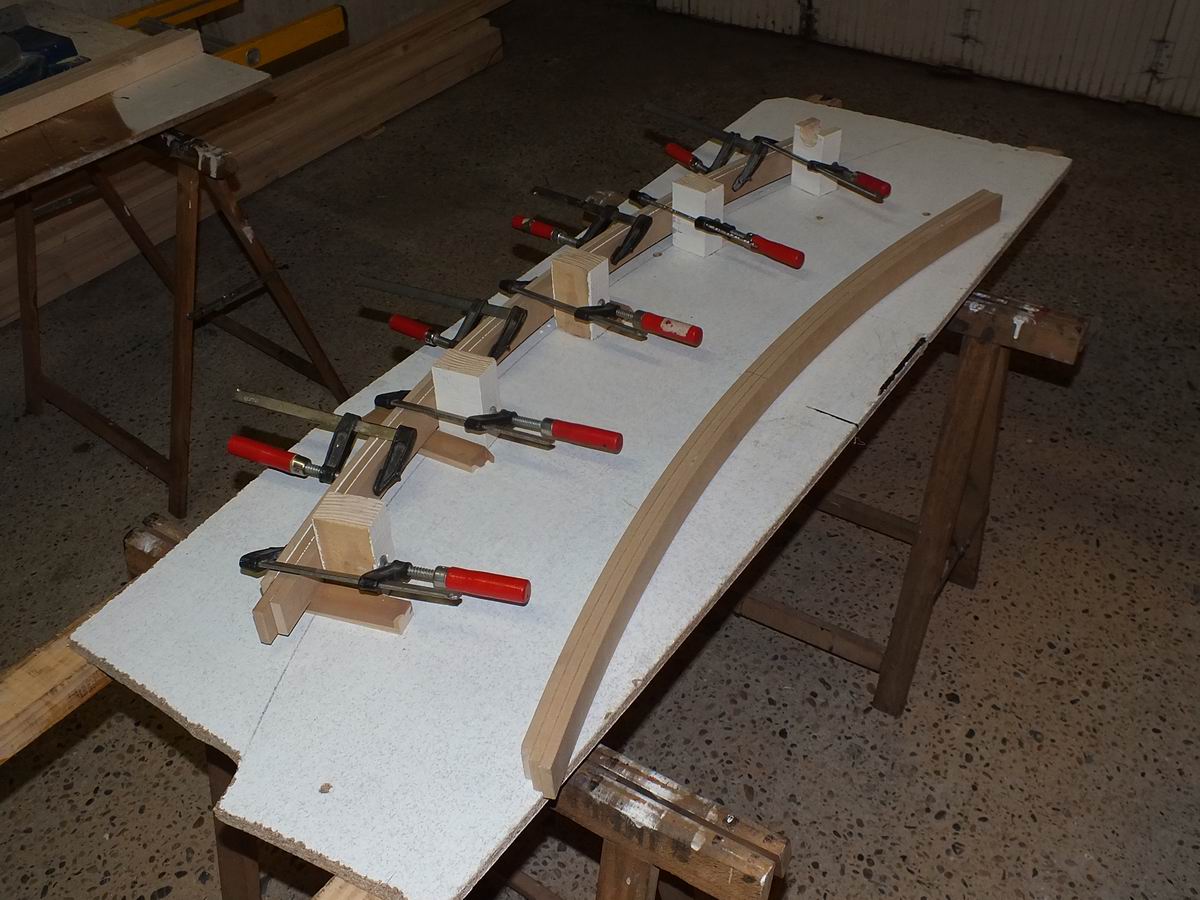

Fabrication d'un "moule à barrot" et premier barrot de toit

[Sixtifs]

Ah zut, je n'ai pas fait de barrot de toit pour le mien.

NB. les visiteurs du frigo qui font plus de 1,60m ont intérêt à porter un bérêt rembouré.

Déclic, soit sympa avec eux, arrondis largement les arrêtes inférieures.


P.S. J'adore le bois lamellé collé.

[MGO 825]

Bonjour declic

" Fabrication d'un "moule à barrot" et premier barrot de toit "

Ou plus traditionnellement : Cintreuse maison . .

Très intéressant , je suis la chose et je vous en propose une : Le frigo étant à fonctionnement électrique , avez-vous la possibilité d'y ajouter une dynamo ou un petit alternateur entrainé par un essieu ( courroie ou chaine ) ? Peut-être une possibilité de prolonger l'autonomie embarquée à défaut de charger les batteries à fonctionnement égal .

[declic]

Déclic, soit sympa avec eux, arrondis largement les arrêtes inférieures.

Excellent conseil Je vais leur passer un petit coup de défonceuse à arrondir les angles (aux barrots, pas aux visiteurs !)

Le frigo étant à fonctionnement électrique , avez-vous la possibilité d'y ajouter une dynamo ou un petit alternateur entraîné par un essieu ( courroie ou chaine ) ? Peut-être une possibilité de prolonger l'autonomie embarquée à défaut de charger les batteries à fonctionnement égal

Heu là... On se rapprocherait du mouvement perpétuel
Le variateur est un "quatre cadrants" c'est à dire qu'il charge les batteries dans les phases de freinage. Pour avoir la même chose sur l'autorail, j'ai constaté l'efficacité du système, même si bien sur, on est très très loin de récupérer à la descente ce que l'on a consommé à la montée. Mais honnêtement, je ne crois pas qu'il soit possible de faire mieux (sauf à diminuer les pertes et à améliorer les rendement, notamment celui du moteur qui avec 72% n'est pas un modèle du genre....)

[Saboul]

Bonjour
J'ai modifié un ampèremètre analogique pour justement lui faire indiquer ce courant de récupération .
Sur une plage totale de 60 ampères , 50 sont en traction et seulement 10 sont en récupération .
En roulant l'aiguille est bien plus souvent du coté traction que du coté récupération .
L'intérêt n'est pas vraiment cette énergie récupérée , par contre le freinage obtenu est efficace
au point qu'on utilise pratiquement jamais le frein normal .
@+

[Sixtifs]

Sur ce genre d'engin, assez léger, une conduite "pied léger" peut être plus efficace qu'un système de récupération,
qui lui est adapté pour une conduite rapide avec arrêts multiples

[Saboul]

Bonsoir
La conduite "pied léger" n'est pas vraiment adaptable a nos engins , sinon , on se traine lamentablement .
La conduite avec un variateur 4 quadrants est très agréable car au potentiomètre on commande une vitesse et non une intensité dans les moteurs .
La vitesse étant déterminée au potar , le variateur adapte tout seul l'intensité aux moteurs en fonction de la charge demandée.
Si la vitesse de l'engin augmente il passe tout seul en mode freinage/récupération , si elle ralenti le variateur envoie du courant aux moteurs pour rester a la vitesse programmée . C'est un autre style de conduite .
@+

[rail cassé]

hello JC, j'ai remarqué sur le petit TM équipé du même genre de boitier que vous, que, suivant la vitesse tu ramène le potar, soit tu régule la vitesse, soit tu es en freinage.

[Saboul]

Bonsoir Laurent

C'est sûr que si on ramène rapidement le potar a zéro on déclenche un freinage par récupération
Si on réduit lentement le variateur ajuste le courant des moteurs a la demande soit en positif soit en négatif en fonction de l'effort demandé ou non
Ces variateurs sont équipés d'un petit microprocesseur qui gère les choses parfaitement bien .
Cela s'apparente a la conduite des vraies locos avec la conduite a vitesse imposée , c'est exactement les mêmes réactions .
@+

[declic]

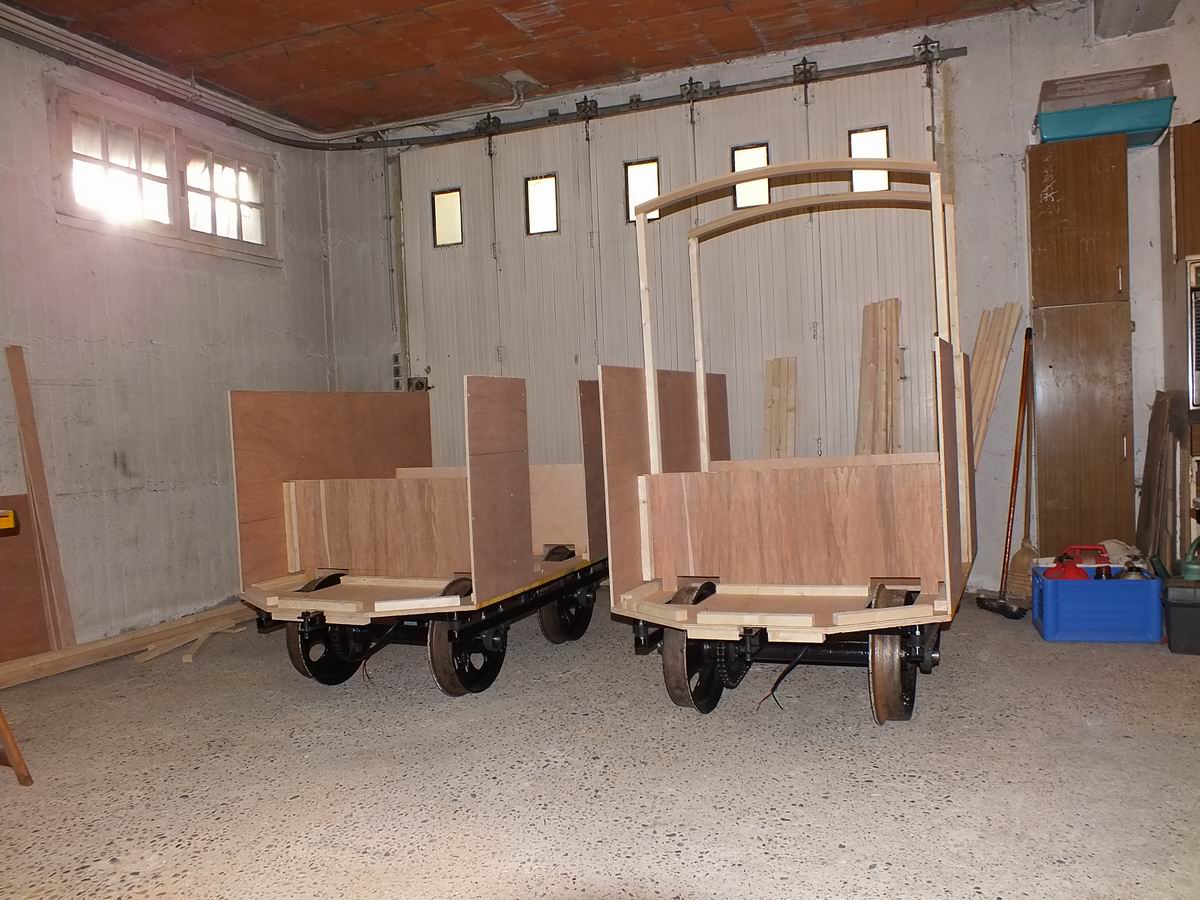

Ça commence à prendre un peu de hauteur.

[UmaDeva]

Ha oui, moi çà me plait bien, vraiment.

On peut vraiment se rendre compte de l'encombrement à présent

[pelican]

une version décapotable ???

[declic]

Ca commence à prendre forme... (de quoi ?...)
Et c'est toujours décapotable !

[UmaDeva]

Ca commence à prendre forme... (de quoi ?...)

"de quoi" ... d'un frigo, pas classique, pas "américain, mais "à la Gégé"... C'est beau quand tout commence à s'assembler. Tiens çà me donne envie de poster une photo de mon p'ti locotracteur!

Je me demandais, puisque tu en fais un deuxième, c'est un peu comme si tu faisais un tramway, du coup : tu continueras sur l'idée du tramway?
