GRUE DE 6 TONNES
par diabolo » 19 04 2012 à 23:19

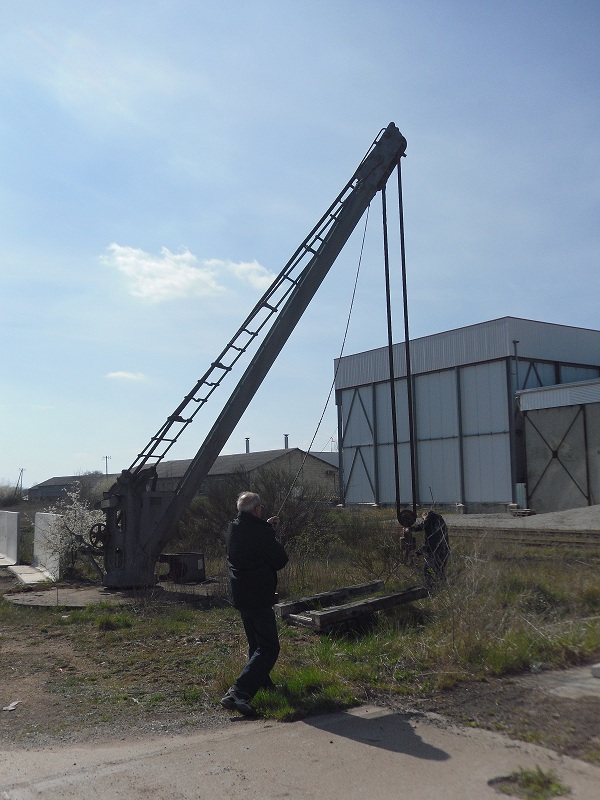

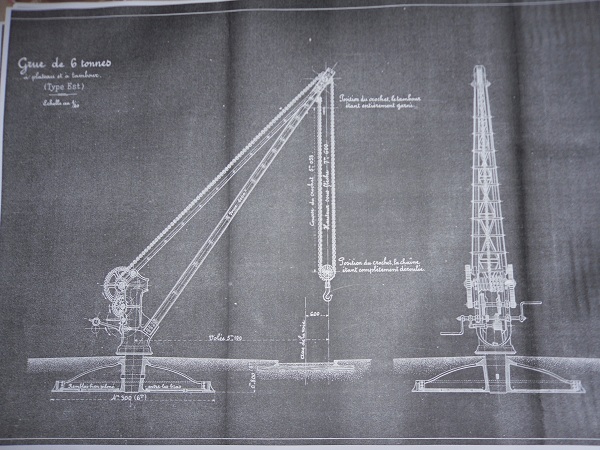

Le plan + la grue qui a été équipée d'un moteur à un certains moment, demande de conseil aux pros la partie supérieure ne pose pas trop de problèmes mais le PIVOT ???? merci de vos avis
diabolo
la partie supérieure ne pose pas trop de problèmes mais le PIVOT ???? merci de vos avis diabolo
- Fichiers joints
-
-
- SAM_1121.jpg1.jpg (223.41 Kio) Vu 904 fois
Diabolo
Un passionné des autorails De Dion Bouton
SOUTENEZ LA RESTAURATION DE L'AUTORAIL DE DION 201 !
Chemin de Fer de l'Allier - Restauration d'autorails De Dion Bouton
Un passionné des autorails De Dion Bouton
SOUTENEZ LA RESTAURATION DE L'AUTORAIL DE DION 201 !
Chemin de Fer de l'Allier - Restauration d'autorails De Dion Bouton
-
diabolo - Messages: 1598
- Enregistré le: 16 06 2011 à 09:18
Re: GRUE DE 6 TONNES
par Sixtifs » 20 04 2012 à 06:43
Bonjour Diabolo,
Gallica (site de la Bibliothèque Nationale de France) a mis en ligne un plan de grue Est de 5 tonnes de 1856.
Le modèle semble proche.
http://gallica.bnf.fr/ark:/12148/bpt6k5540792z.image.f10.langFR
http://gallica.bnf.fr/ark:/12148/bpt6k5540792z.image.f12.langFR
http://gallica.bnf.fr/ark:/12148/bpt6k5535206r/f9.image
Dans le texte de l'article, il est écrit que le bâti pivote autour du pivot.
"Le bâti en fonte à évidements qui reçoit les axes des manivelles et des roues d'engrenage tourne lui-même autour du pivot fixe qu'il coiffe à son extrémité supérieure au moyen d'une pièce transversale à crapaudine, à nervures et à boulons."
Gallica (site de la Bibliothèque Nationale de France) a mis en ligne un plan de grue Est de 5 tonnes de 1856.
Le modèle semble proche.
http://gallica.bnf.fr/ark:/12148/bpt6k5540792z.image.f10.langFR
http://gallica.bnf.fr/ark:/12148/bpt6k5540792z.image.f12.langFR
http://gallica.bnf.fr/ark:/12148/bpt6k5535206r/f9.image
Dans le texte de l'article, il est écrit que le bâti pivote autour du pivot.
"Le bâti en fonte à évidements qui reçoit les axes des manivelles et des roues d'engrenage tourne lui-même autour du pivot fixe qu'il coiffe à son extrémité supérieure au moyen d'une pièce transversale à crapaudine, à nervures et à boulons."
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
Entraide, Tolérance, Diversité, Imagination, Convivialité, Persévérance
Bien faire et laisser dire.
matériel; calva; atelier; Craquetot
-
Sixtifs - Messages: 5018
- Enregistré le: 01 05 2006 à 07:17
- Localisation: entre 60 et 100
Re: GRUE DE 6 TONNES
par YVES » 20 04 2012 à 19:14
Que voudrais-tu faire exactement, Diabolo ? La restaurer sur place ? Ou la démonter ?
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
- YVES
- Messages: 20498
- Enregistré le: 09 03 2008 à 21:06
- Localisation: Picardie
