par **Sixtifs** » 31 03 2013 à 13:07

Voici une liste de plans issus de la revue "le portefeuille économique des machines, de l'outillage et du matériel".
Cette revue est disponible sur "Gallica" le site ouèbe de la Bibliothèque Nationale de France.
On y trouve la plupart des numéros publiés de 1856 à 1914.
Cela couvre tous les domaines de l'industrie et des machines et outils, dont du ferroviaire.
J'ai listé environ 1500 plans. Le classement est perfectible, mais je fatigue un peu. :rod_siflet

ATTENTION, CONTENU ADDICTIF, FAIT FUMER CERTAINS NEURONES
Peut déclencher des projets déraisonnables

Port_éco_v22.xls: (400 Kio) Téléchargé 396 fois

Je croyais avoir posté sur ce forum sous une autre forme, mais je ne l'ai pas retrouvé, alors maintenant l'oubli est réparré.
Je n'ai pas encore testé l'attachement de fichier tableur, on va voir si ça marche.

par **Beyer-Garrat** » 31 03 2013 à 18:07

Ca fonctionne #B6

un peu perturbant pour ceux qui ne maitrise pas Excel mais perso j'y ai trouvé mon bonheur :maitre:

J'engage notre Chat Noir a s'y perdre tu y trouveras tous les plans nécéssaire #B6

par **VUDUKOKAZ** » 31 03 2013 à 18:21

Vraiment chapeau bas :maitre:

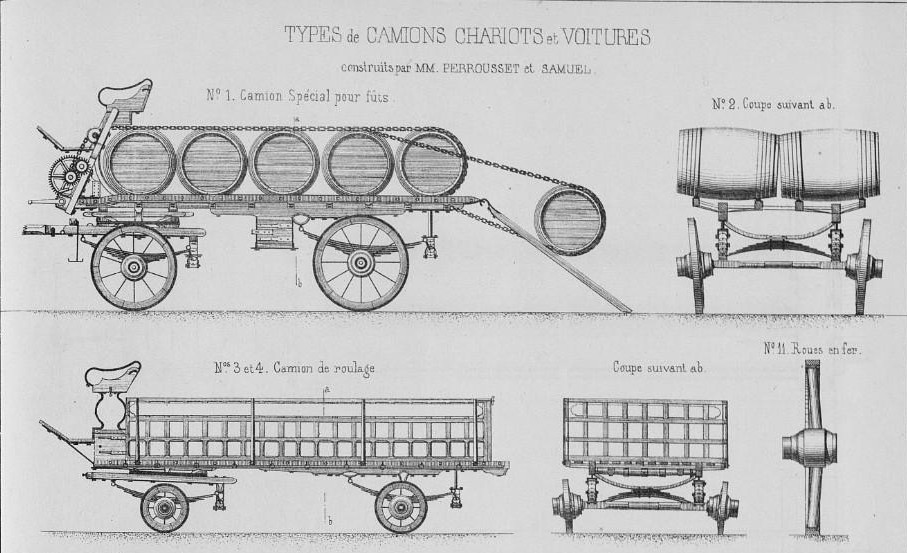

voila une mine a exploiter pour la construction de nos reseaux "d'origine" #B6

de plus on peut realiser des sujets hippomobiles ,des vapeurs (bateaux)de travail voir bicyclettes toutes les dimensions y figurent
et celui qui veut s'inverstir sur un sujet comme la sucrerie il possede tous les plans reste quelques photos et hop un truc realiste des annees 80 (1800 bien sur)

Bon c'est vrai apres lecture de tout cela ça fume un peu

par **Beyer-Garrat** » 31 03 2013 à 18:35

Le premier qui copie.......................aura les clients :rod_mdr2

par **VUDUKOKAZ** » 31 03 2013 à 20:03

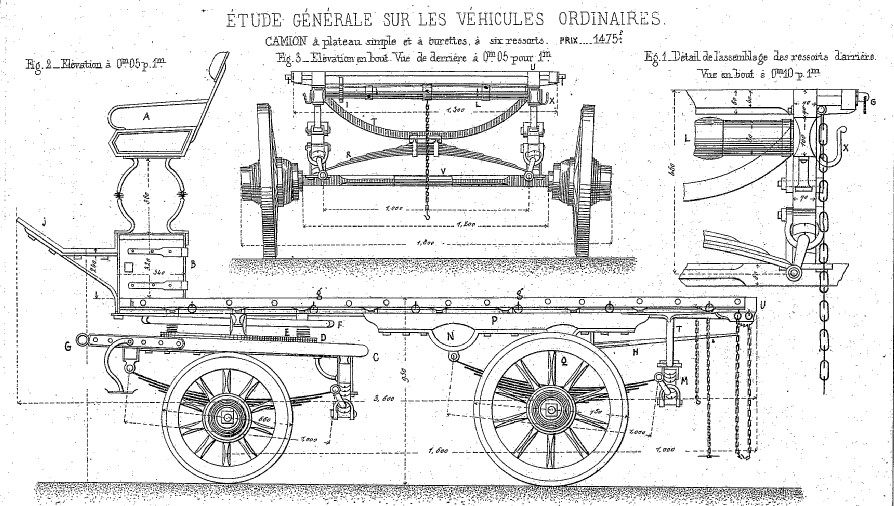

J'aime particulierement celui-ci des leçons a prendre :rod_siflet

par **Kazh du** » 31 03 2013 à 20:10

C'est fait :prrrt:

Ma première charrette vient de ce document gentiment apporté par Sixtifs...encore merci pour cette aide #B6

Une autre est en prévision voire deux...

par **HBT50** » 31 03 2013 à 20:37

Bonjour,
Je suis allé faire un tour sur le site BNF, pas évident en terme de recherche, mais assurèment il y a là une source d'inspiration et de renseignements.
Du coup, j'ai tenté une recherche sur des plans de la locomotive 030T WEIDKNECHT - voie métrique - utilisé sur le Chemin de Fer de la Manche (CFM 50). Pour l'instant, je n'ai pas eu de résultat mais il est bien possible que je ne maitrise pas la méthode de recherche.
Bref, je vais continuer de rechercher.
Par contre, je profite de l'occasion pour solliciter les membres du forum au cas où quelqu'un aurait un plan de cette locomotive 030T WEIDKNECHT - voie métrique (CFM 50).
Comme il faut savoir se débrouiller par soi-même, je suis en train d'élaborer ce plan en m'inspirant des photos glanées sur le net, on verra si je m'en sors.
Bonne fin de week-end de Paques.
A plus.

par **chris31** » 31 03 2013 à 22:56

Tu avais bien mis cet intéressant fichier quelque part sur le forum puisque je l'ai retrouvé sur mon Macintosh

Maintenant j'ai les deux versions :ipb-251

Merci pour ce travail de bénédictin

par **Beyer-Garrat** » 01 04 2013 à 09:01

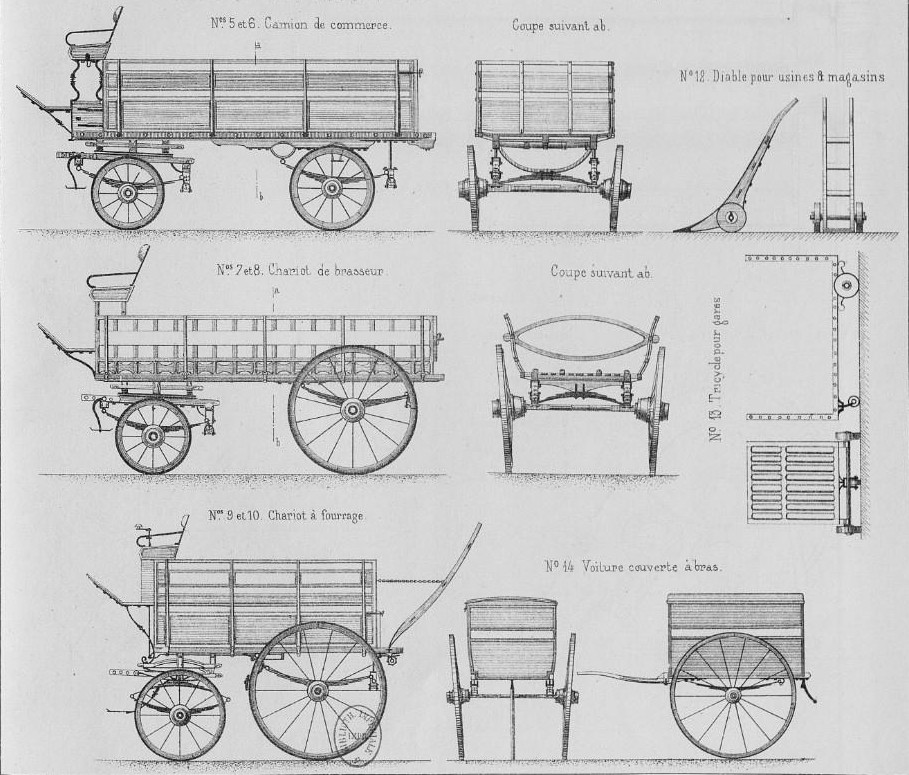

Et un grand classique :B3

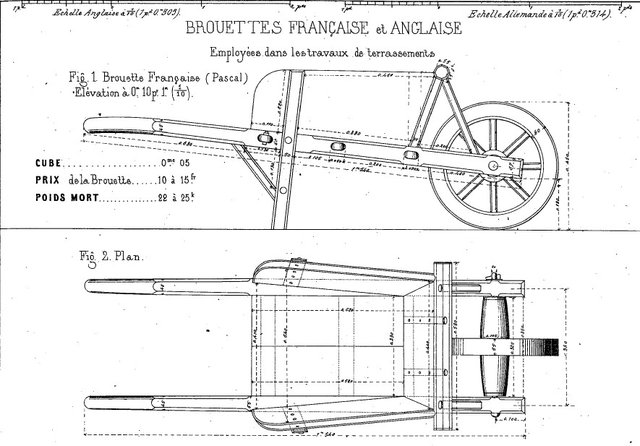

La berouette :H1

par **YVES** » 02 04 2013 à 00:40

par **Kazh du** » 23 04 2013 à 08:56

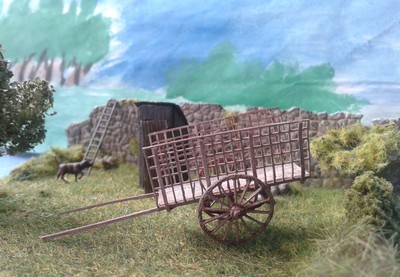

Pour remercier Sixtifs de son aide, voici un premier essai en H0

: Charrette transport de charbon, bois et planches; 20130422_175958_2.jpg (56.35 Kio) Vu 5162 fois

J'ai la même en 0, et je me suis mis dans la tête de la tenter en N :C4

par **Beyer-Garrat** » 23 04 2013 à 09:42

Ça a l'air très fin #B6

par **Kazh du** » 23 04 2013 à 10:29

Merci pour l'appréciation, ce n'est pas du laiton mais du carton bois :C9

Les treillis de côtés sont en 0,48mm pour ne pas dire 0,5mmm et le reste est en 0,72mm (0,8mm). Je ne trouve pas de 1mm en carton bois, les dimensions passent de 0,8 à 1,5mm :F9

Pourquoi 0,8mm et pas 1mm? :D3

Le plus drôle c'est que le montage s'il est fait à la cyano, le carton bois s'en imprègne d'une sérieuse quantité (qu'est ce que ça peut boire ce truc :C4

) et après séchage devient d'une rigidité à toute épreuve #B6

Mais en faisant le montage en colle universelle c'est plus rapide et le résultat n'est pas mal non plus surtout pour un objet qui n'est pas destiné à être constamment tripoté #B5

par **Beyer-Garrat** » 23 04 2013 à 11:07

Chez Decapod j'ai acheté ceci (connus des amateurs d'encadrement) colle vynilique extraforte qui développe une excellente résistance a l’arrachement et au collage

tout en restant souple #B6

http://www.decapod.fr/boutique/index.php?route=product/product&product_id=201&latest=1

par **Kazh du** » 23 04 2013 à 12:26

Mon magasin préféré fourni Cléopâtre en bombe, tube, pots...j'irai voir.
J'ai fait un essai à la colle vinylique mais c'est un peu trop lent niveau prise et du coup le collage des montants supports sur les treillis est plutôt .....énervant :H2
