Traversier à partir d'un graveur de DVD

[Biased turkey]

Brièvement, mon objectif est de faire un réseau de manoeuvres sur une étagère IKEA afin d'y faire rouler une loco tender Marklin ( cadeau reçu de ma mére il y a plusieurs années ).
Le temps presse car ma mère est maintenant âgée de ... 90 ans ).
Autre prérequis: 1 traversier et une plaque secteur ( sector plate ).

Le traversier a été réalisé de la façon suivante:
1) J'ai récupéré un lecteur de CD/DVD installé sur un vieil ordinateur.
2 Le démonter en ne gardant que le chassis, le chariot et les 2 tiges métalliques ( avec leur support en plastique ) sur lesquelles glisse le chariot.
3) Coller sur le chariot ( époxy ) une base faite de profilés en plastique ( de section carrée ) sur laquelle seront collés les 2 rails .
voir les 2 photos suivantes:

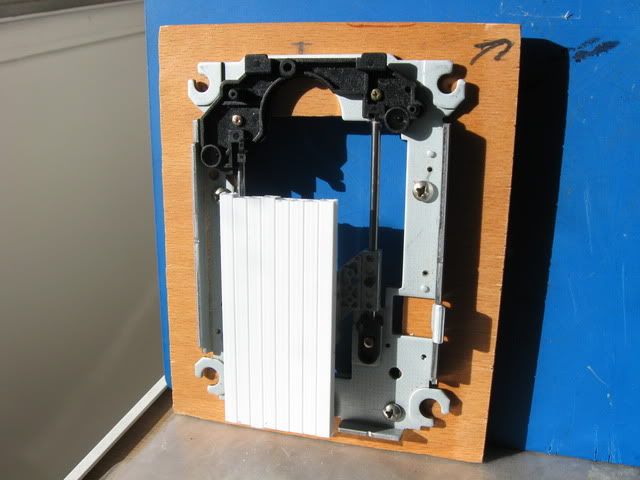

Vue de dessus

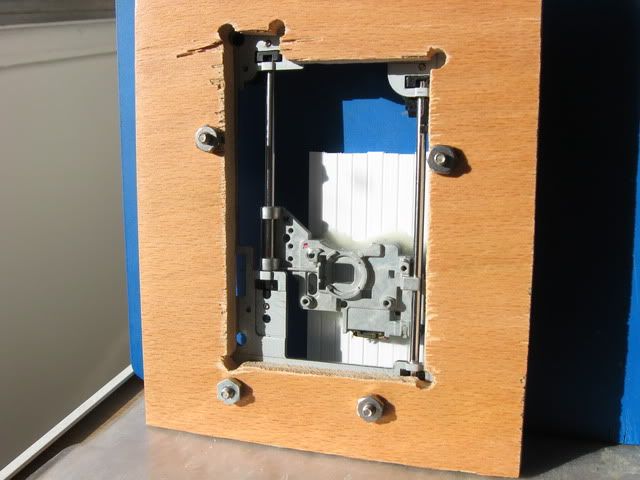

Vue de dessous

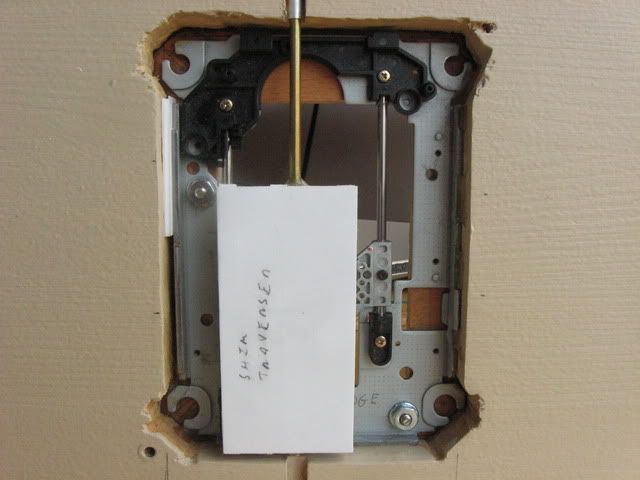

Le traversier est actionné par une tirette ( tige métallique ) coulissant dans un tube lui-même collé à l'époxy dans une tranchée creusée dans la base Ikea.

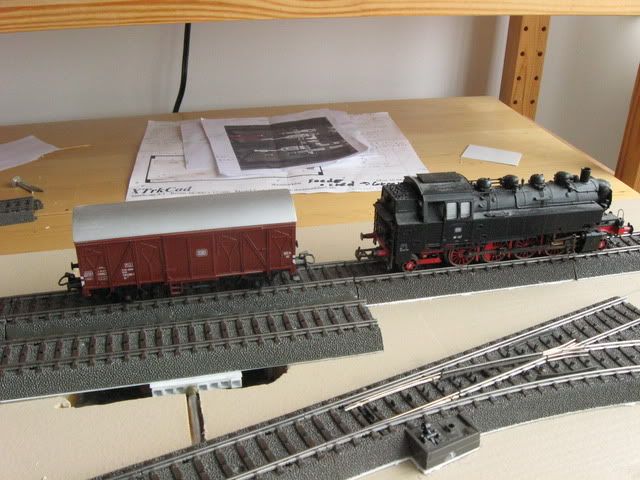

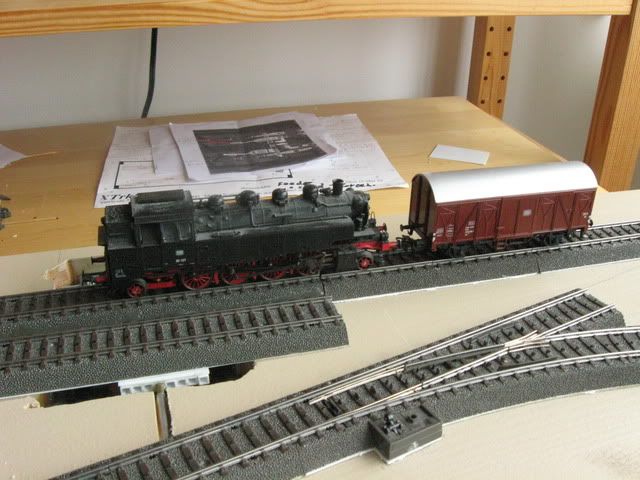

Photos de traversier dans les 2 positions:

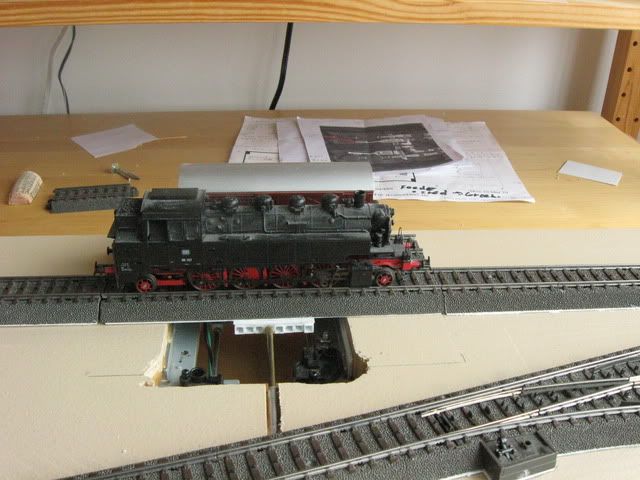

Test final







Promis, juré c'est la dernière fois de ma vie que je construis un réseau en voie normale

Jacques

[le Nordiste]

Aprés la plaque tournante en CDRom,
aprés le traversier en graveur de DVD,
… … ????

Même au coeur de notre passion, l'informatique devient indispensable…

[Punavai]

Bravo Jacques, c'est très ingénieux, mais peut être un peu dispendieux...

[Galloping Goose]

Je vais peut-être poser une question bête.... , mais, n'aurait-il pas été judicieux de conserver le moteur d'origine servant à l'ouverture et à la translation du tiroir du lecteur DVD afin d'automatiser ce montage?

[Zébu]

Promis, juré c'est la dernière fois de ma vie que je construis un réseau en voie normale

Jacques

Et à picots !

[Storm]

Surtout à picots

[deudeuche91]

non c'est pas du piko !! c'est du marklin !!

[Zébu]

Excuse-moi, Biased turkey,
C'était juste pour mes petits camarades un peu allergique à Marklin !

Oups, j'ai écrit le nom !
J'applaudis à ton système de traversier.

[pelican]

certains petits camarades !! beaucoup ne sont pas si allergique que ça, et j'en connais plusieurs avec du Marklin caché au fond !!

tu as une vue d'ensemble du machin pour voir comment c'est intégré dans l'ensemble ??
j'ai du Marklin Minex (en Oe) et ça m'intéressevu que j'ai aussi en projet un petit réseau étagère !

[Beyer-Garrat]

Bon n'abusons pas quand même le Marklin me donne des picoturcaires

[Sixtifs]

La variante Märklin Miniclub (Z) est tout à fait acceptable en VE une fois déshabillée

[Biased turkey]

Merci Le Nordiste, Punaval,Bernard, Zébu, Storm , Deudeuche91, Pelican , Le Fantôme et Sixtifs de prendre un peu de votre temps pour me répondre.

Punaval: Dispendieux ?? J'ai récupéré ce graveur DVD sur un ordinateur qui allait terminer sa vie dans une poubelle, alors pour moi $0,00 ce n'est pas très dispendieux.
Bien sûr, je n'aurais jamais acheté un graveur neuf uniquement dans le but de le transformer en traversier.

Bernard: ta question n'est absolument pas ridicule. En fait , en tant que technicien en électronique ( retraité ) ma 1e pensée à été d'automatiser ce traversier , mais j'en ai conclu que cela m'écartait de mon objectif principal. Qui sait, pour le prochain traversier ( et je suis certain qu'il y en aura d'autres ) .

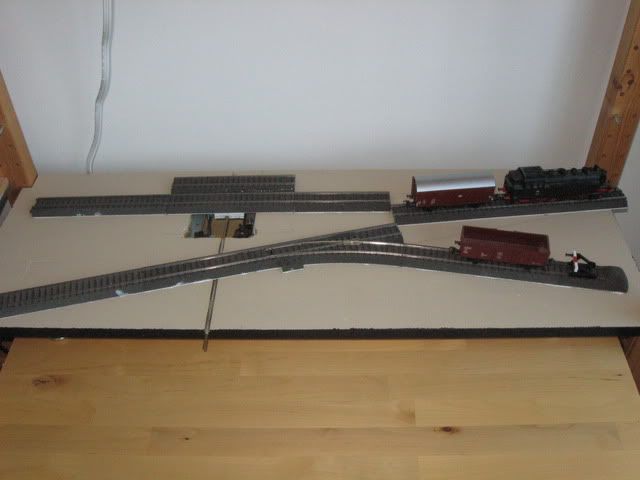

Pelican: Voici le plan du micro-réseau ( conçu avec le logiciel gratuit Xtrkcad ) et une photo de l'ensemble.





Les autres: SVP lâchez moi le slip avec les picots

Jacques

[decstef.be]

Salut Jacques (et les Zôtrrres aussi ),

Cela fait des années maintenant que je pense me lancer dans la construction de mon réseau h0 à picots (mais mixte avec du h0m et du h0e aussi).
Seul le manque de place à moyen terme m'empêchait de me lancer.

Les prouesses de Pierre (Rockandrail) sur Bruxelbourg et mon statut de Saroulmapoul m'ont convaincu de procéder par module.
Donc ce que tu présentes là m'intéresse au plus haut point

Quelques petites questions :
- pourquoi un châssis de DVD pour juste en récupérer le mécanisme de coulissement ... y aura-t-il une motorisation ?
- peut-on utiliser n'importe quel modèle de lecteur CD/DVD (type et solidité du mécanisme standard) ?
- comment contrôles-tu l'alimentation du coupon mobile (à l'arrêt et en mouvement) ?
- comment assures-tu l'alignement des voies C en fin de mouvement ?
- la voie en haut à droite est-elle mobile (rotation) ?
- ton module sera-t-il digitalisé ?

Stef Saroulmapoul mais aussi à picots et à skis (si possible pour des teutonnes noires à bossage et roues rouges)

[Sixtifs]

Le mécanisme de la tête du lecteur ou graveur de CD ou DVD fournit un système bien guidé et donc un mouvement bien parallèle et sans risque de blocage intempestif.
Ce mécanisme contient à l'origine un moteur alimentable en 12 volts si l'appareil vient d'un PC (moins s'il vient d'un balladeur). Il n'y a pas d'interrupteur de fin de course, mais c'est facile à ajouter.
La course est assez limitée (de l'ordre de 40 à 50 mm).
Cela peut convenir pour un petit traversier, mais aussi pour des barrières coulissantes, portes coulissantes etc...
Pour un mouvement moins rapide, on peut réduire la tension d'alimentation du moteur.
Les dimensions extérieures sont assez standard, mais avec beaucoup de variantes de fabrication.
La durabilité dans ce type d'usage est inconnue, mais vu le prix, on en stocke 2 ou 3 en réserve.


Le mécanisme du tiroir d'éjection du CD est aussi utilisable pour des animations, plus gros mais course d'environ 110 mm.

Au dela, il y a les mécanismes des scanners, avec une course de l'ordre de 300 mm, mais entrainement par moteur pas à pas. Il faut soit un module électronique de commande, soit remplacer le moteur.

Et tout cela pour le pris d'explorer quelques rebuts ...

J'ai aussi documenté une autopsie dans le fil Tout est bon dans le cédéron

[decstef.be]

Merci bcp pour le lien .
Toujours utile de disposer d'une nympho de première main.
J'ai 3 ou 4 lecteurs/graveurs en stock et je me sens des pulsion Stefensteinienne
