Transformez vous ! (transfo Ho 3D)

[Beyer-Garrat]

J'en ai déjà parlé rapidement mais je vais y revenir en détails

En accessoires décors il manque de mon point de vue pas mal d'accessoire typiquement Français .Profitant de la 3D (oui je sais encore !) je me suis attaqué aux postes de transformation omni présent sur
notre territoire .je sais qu'il en existent en modélisme mais ce sont soit du carton (pouah !) ,ou de la Francisation de modèles issus de pays limitrophe ou de fabrication confidentielles.
Ici au milieu de notre beau pays .. je suis gaté il y en a pratiquement tous les 2 ou3 km de toutes formes des petits des grandes ,des toits pointus, pentus plat ou en forme de chapeau de gendarme
avec étages ou non bref une foultitude de fabrication.je suppose que les contrats passés avec des entrepreneurs locaux n'était pas trop contraignants sur l'aspect extérieur.



Avant que ces constructions ne disparaissent ,actuellement ils sont en cours de remplacement par des postes de transformations bas ou semi-enterrées assez peu visibles j'ai estimé quelques cotes et je me suis lancé

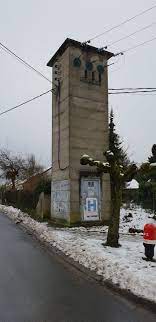

L'inspiration est venu avec ce modèle construit juste après guerre qui affichait fièrement le logo EDF.

Comme d'hab ..à suivre

[pelican]

il existe chez Artitec "une maison électrique française"

https://www.artitecshop.com/nl/frans-el ... uisje.html

Mais c'est pas marqué EDF

[Beyer-Garrat]

Si c'est une maison électrique Française moi je suis évêque de Canterbury !
La porte a mi hauteur c'est le poulailler ?
Édit : j'ai trouvé c'est la porte du puits pour éteindre l'incendie
Pour être plus sérieux c'est à ce modèle Artitec que je pensais en parlant de reproductions de pays limitrophes
"francisé " comme Faller , Kibri etc etc ....

[Patrick ze rabbit Deludin]

Très bonne idée de créer des cellules de transformation (aujourd'hui appelées "poste électrique") typiquement françaises .

On trouve encore dans les campagnes des "transfos" dont les façades comportent en lettres faites en mortier (relief) les noms des anciens distributeurs, Électricité de France ayant été créée en 1946.
Il y en a un à Aytré, pas très loin de chez moi : je chercherai dans mes photos ou avec Strite Viou cet aprèm.

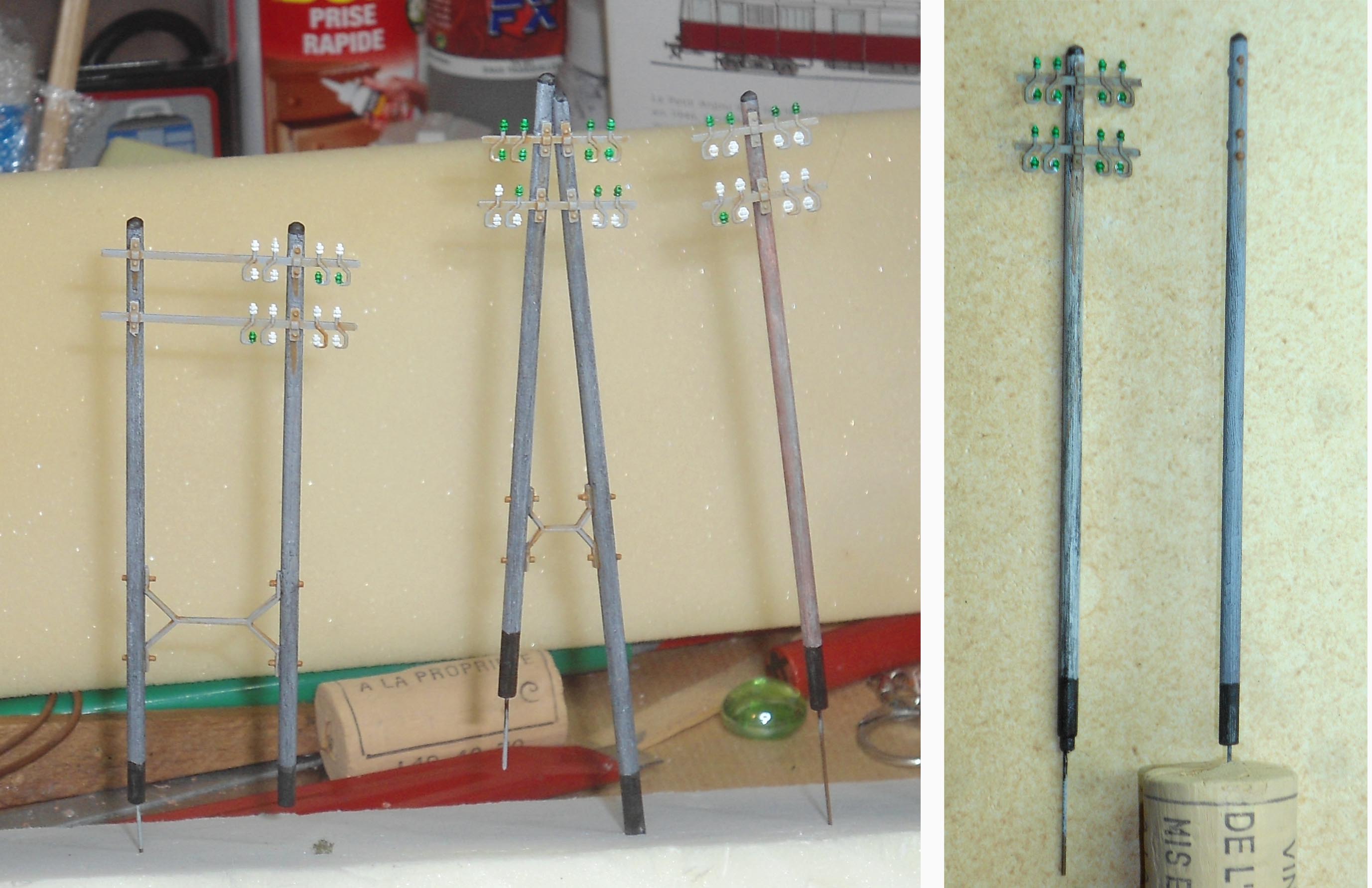

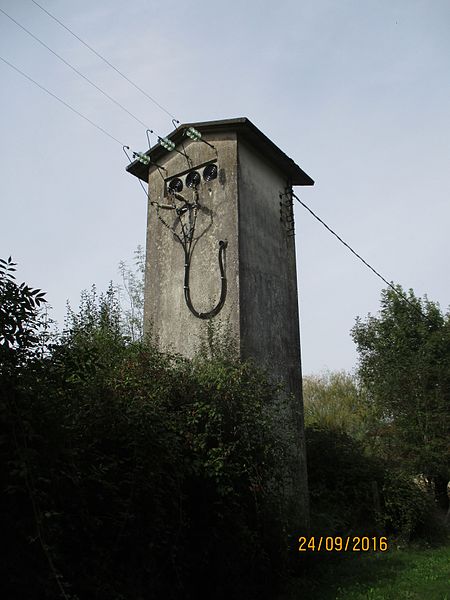

Ce qui manque surtout, ce sont les "gamelles" isolantes en verre vert (ou le contraire ) par lesquelles les câbles d'alimentation MT ou HT arrivaient, et les suspentes et rupture de tension de ces câbles (les tiges bizarres en forme d'éclair ou de Z. Euh, là, la "3D"...).

Pourquoi une tour ?
* À l'étage, cette fameuse arrivée, les sectionneurs à couteau qui commandent l'arrêt de l'alimentation du courant entrant, commandés depuis le rez (tu parles d'un arc électrique lorsque les couteaux s'éloignent ou se rapprochent !!!). D'autres sectionneurs commandent aussi l'alimentation du courant distribué (MT ou BT),
* Au rez, le transfo, la commande des sectionneurs et plein d'armoires de distribution.

Mettrai des images taleur, de toute façon on ne va pas reproduire l'intérieur : c'est juste pour comprendre .

Les progrès de la technique font que nous n'avons plus que des petites boîtes préfabriquées à l'aspect "adapté aux régions" (ouais, bon...).

[Storm]

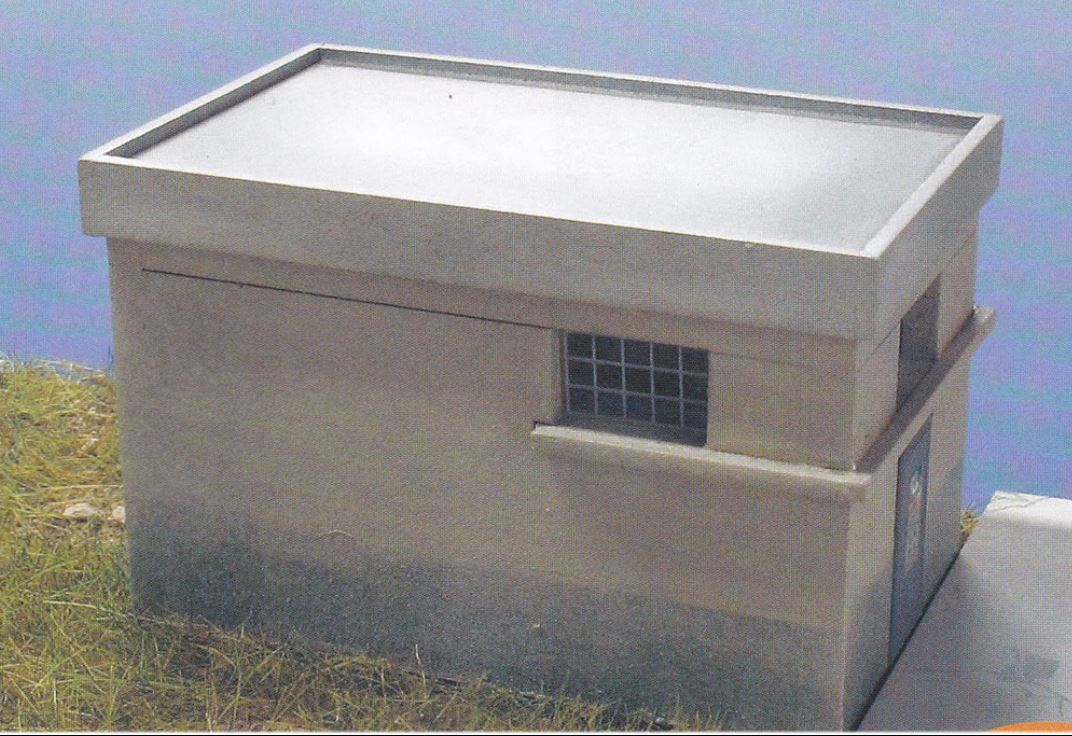

Il y en avait un chez ABE plutôt sympa (il était sur Vasy )
Ans le coin, on en trouve plein en briques

[Beyer-Garrat]

Oui je sais mon Pascal mais maintenant on les trouve ou les productions ABE ?

[Storm]

Au fond à droite

On devrait monter une boîte

[Beyer-Garrat]

Tiens c'est une bonne idée

[Sixtifs]

Où trouver les productions ABE ?
Et bien c'est un problème.
Dans un premier temps, Olivier Taniou a repris ABE.
Puis au printemps 2020, ABE a été repris une seconde fois par un artisan du côté des Ardennes.
Depuis, il semble difficile de joindre le nouveau repreneur.
Il y a un fil à ce sujet dans le "bar" du forum LR.

Fin 2020, je voulais initialement indiquer des références ABE à de sympatiques modélistes britanniques.
J'ai cherché à vérifier ces références avant de poster, pour éviter des erreurs.
C'est ainsi que j'ai su qu'ABE avait été repris une seconde fois.
Il n'y avait eu aucune annonce, ce qui m'a étonné.

https://ateliercjmodels.com/

Si quelqu'un arrive à passer commande et recevoir la livraison, ce serait utile de créer un fil pour le signaler.

L'article dont je voulais indiquer la référence ne semble plus au catalogue (matrice pour plaque de tôle ondulée).

[Storm]

J’avais entendu parler de la seconde reprise par CJ Modèle et maintenant, je me demande si je n’ai pas entendu parler de CJ ailleurs

Pardon pour le HS JP

[Beyer-Garrat]

Non ne t'excuse pas j'etais au courant de la disparition du deuxième repreneur c'est pourquoi j'ai joué les
candides en demandant ou trouver les prods ex-ABE .

[Patrice Roussiale]

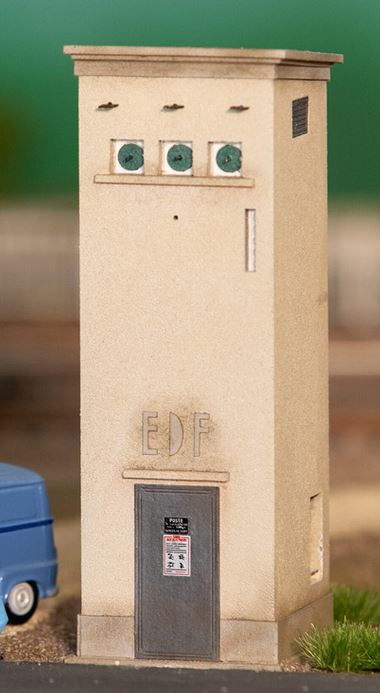

A défaut d'une construction intégrale, il y a celui-ci

https://cites-miniatures.com/produit/po ... chelle-ho/

Et celui-là, d'une époque plus récente

https://cites-miniatures.com/produit/po ... chelle-ho/

C'est du médium et éventuellement du carton rigide pour les pièces fines.
Les découpes sont très propres et le montage sans difficulté.
En plus une photo du proto, ça aide !

Cordialement

Cordialement.

[Patrick ze rabbit Deludin]

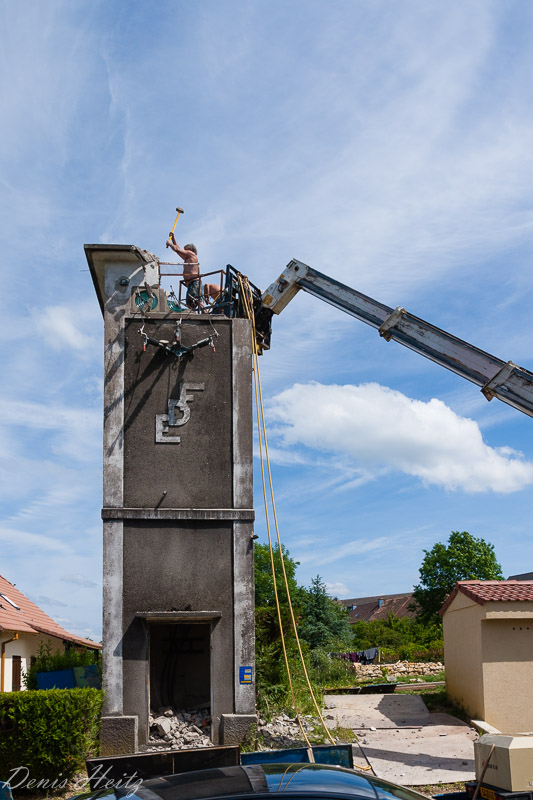

Pas retrouvé le modèle ancien d'Aytré, remplacé par une "cabane préfa".

En fait, pour l'aspect, on donnait déjà dans une sorte de régionalisation, notamment au niveau des toitures : des génoises avec tuiles romanes, ça a une de ces gueules sur une tour en béton .
Pour avoir des idées, il faut aller voir chez Nénette "poste électrique", "poste de transformation" ou "transformateur".

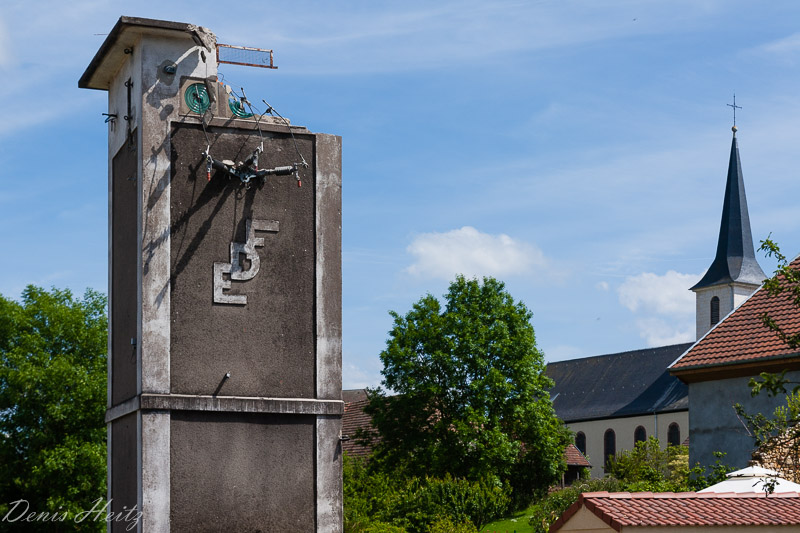

Les points marquants sont le sigle EDF entrelacé, en relief, et la porte en acier zingué de forte épaisseur, avec les panneaux d'usage "DANGER DE MORT" (avec le nom du poste), "Secours aux électrisés" et le 3e, en bas, je sais plus ce que c'est ...
Je déconseille de lécher cette porte car elle donne pire haleine .

Mardi prochain, on en modifie un (qui reste sous tension, danger d'arc électrique), mais je ne sais plus ce qu'il a comme porte car c'est un poste privé dans un lycée.
Appareil photo et mètre de rigueur, alors.

[Beyer-Garrat]

Tout a fait une régionalisation s'applique a ces constructions et une volonté d'intégration dans les villages classés ou monuments historiques.

En dehors de cela schématiquement on retrouve les mêmes caractéristiques la toiture diffère (comme indiqué plus haut) un toit une base et des montants en béton et un remplissage en parpaing
ou briques crépis. Les ancien transfo années 50/60 avait une porte en acier de teinte verte assez large pour laisser passer le transfo lui-même et une avancée au dessus de la porte .Ensuite on trouve
sur les plus récents la porte en acier zingué avec tout les avertissements (qui n'existaient pas sur les anciens).Les remontées de câbles par l'extérieur sont venus assez récemment après
remplacement de l'équipement interne ou de la mise sous terre de lignes moyennes tensions.

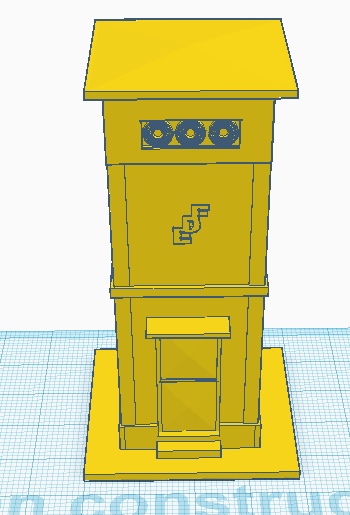

Pour ma part j'ai défini un type années 60 avec logo et une embase large permettant une intégration au sol facile et un toit avec un pyramidion a faible pente .
Pour pouvoir l'intégrer facilement la tour fait 25X25 sur 70mm de haut.

Poste transformation 1.jpg (141.96 Kio) Vu 8576 fois

[Patrick ze rabbit Deludin]

Où as-tu trouvé les dimensions ?
Je ne sais pas s'il existe de la résine verte transparente/translucide, mais tout ce qui est en verre peut être simplement reproduit par une peinture argentée ou blanche, puis du vernis vert.
