Digitalisation Decauville Jouef V10

[Storm]

Ne bouge pas Dom, j'arrive

[augerd]

ouahhhhh excellent

des détails, des détails

Dominique

[Storm]

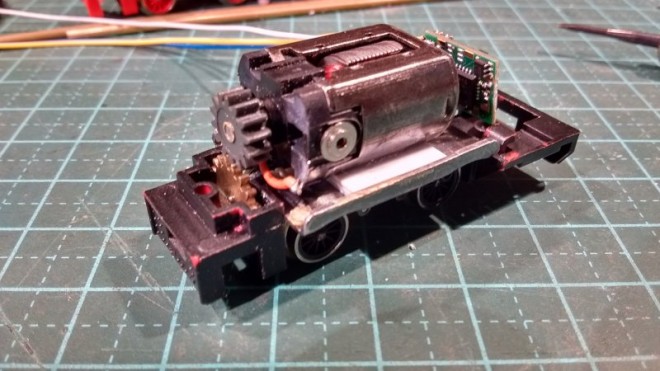

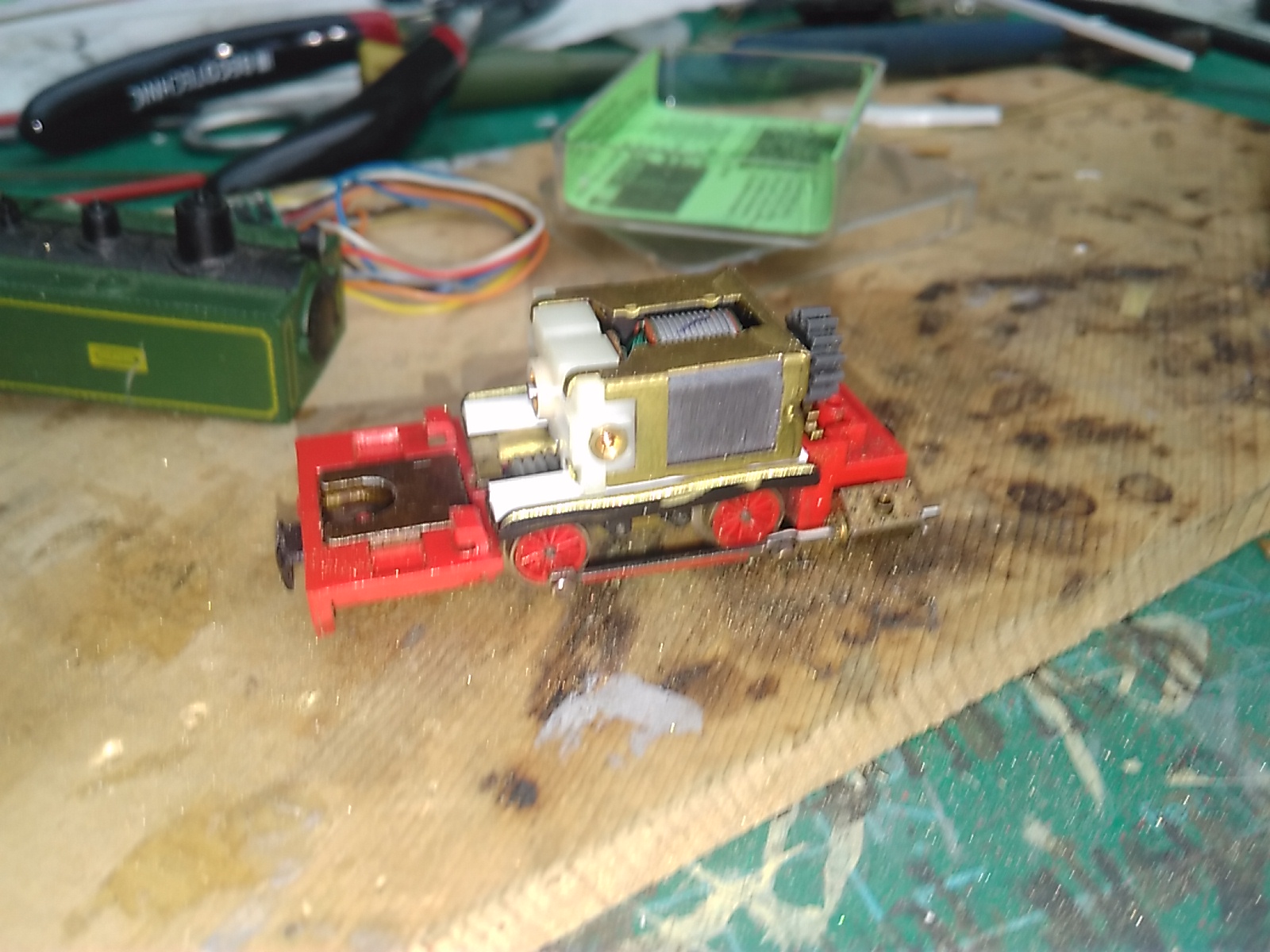

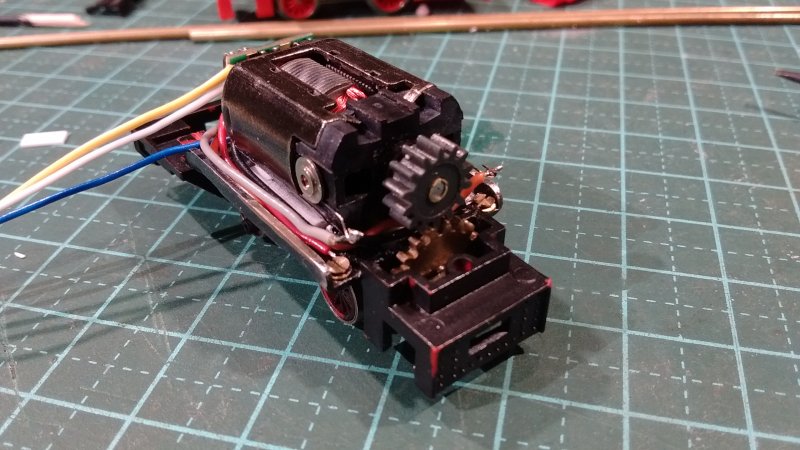

Le moteur étant plus petit que le Jouef, je l'ai posé sur 2 "berceaux" en profilé EVG qui vont me permettre de faire une fixation permettant le démontage. Ensuite, j'ai agrandi le trou de l'engrenage pour intercaler un manchon car l'axe moteur était bien sûr trop petit
Jai la place de placer mon 620 Zimo à l'arrière donc on va continuer à jouer Vraiment dommage que je n'ai pas de nouvelles de Nonnemistre je vais me contenter de détailler un peu la caisse version décapotable

[augerd]

au fait, il provient d’où ce moteur ?? c'est pas ceux qu'on trouvait dans des Jouef ex EB à un moment

et l'axe moteur, c'est du 1.5 ou 1.8 de diamètre ?

j'en ai bien vu un dans mon brol, mais impossible de remettre la main dessus

pour mon idée de remplacement du porte charbon, j'ai trouvé plusieurs choses en nylon...

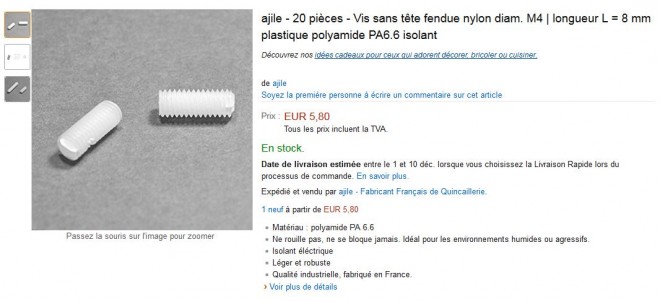

sur Amazon: perçage a faire de 2mm, mais pas de collerette hexagonale... donc à voir

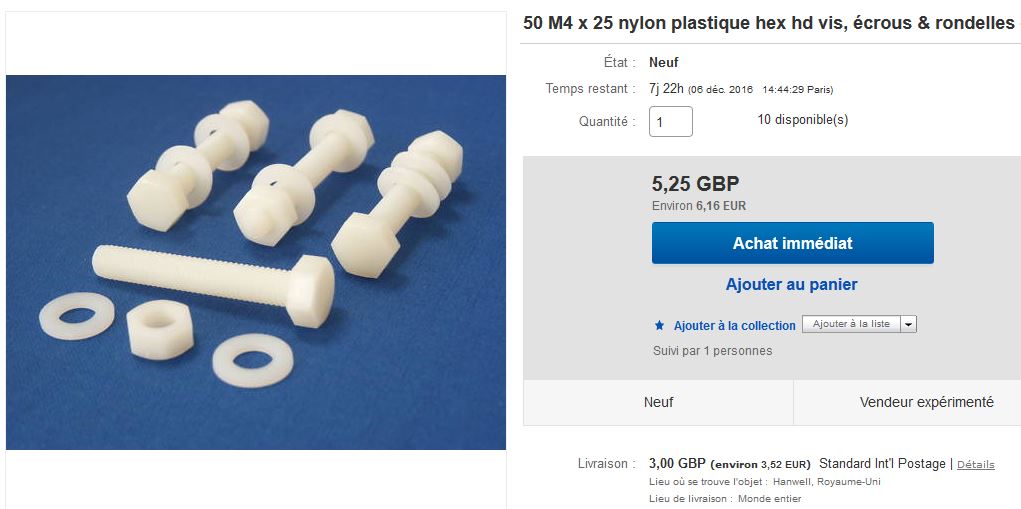

sur Ebay: à percer et couper à 8mm, mais y'a la collerette (à réduire en épaisseur) pourquoi pas ...
l'avantage, c'est que même si cette dernière ne va pas, je peux récupérer l'ensemble pour des montages divers

Dominique

[Storm]

Tu trouves ce type de visserie nylon chez LeTrainMagique

Pour les moteurs, j'ai du acheter ça sur une expo, on en trouve souvent pour un prix dérisoire (moins de 10€)

[augerd]

Micro-Modèle tu veux dire .... Clément essai depuis qlq années de faire passer le nouveau nom... mais pas facile car "le train magique" nous parle plus
il a aussi les moteurs... mais 21€ pour qlq euros de plus, on a un Mashima, autrement supérieur

j'ai ai trouvé d'autres sur AliExpress, mais uniquement des 3-6v en ce moment

je continu demain l'adaptation

Dominique

[Storm]

Ce ne sont sûrement pas des bêtes de course c'est sûr Mais bon, de mémoire, 5€ le bout de mémoire, j'ai tenté le coup, on verra bien

[augerd]

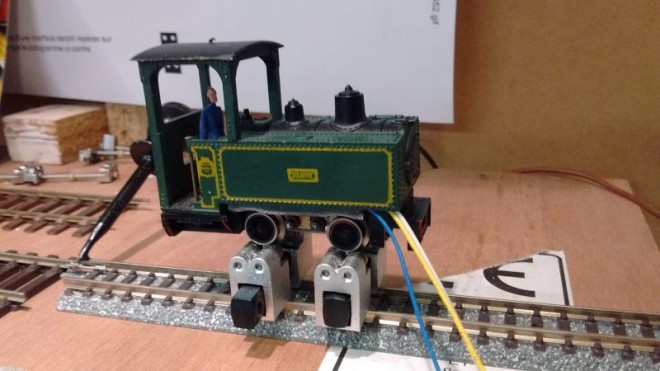

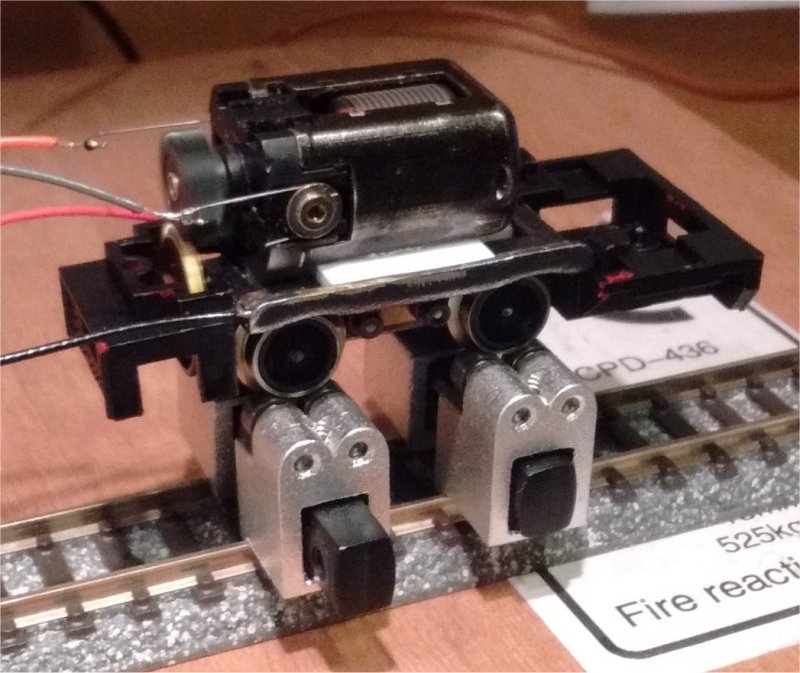

ça y est, la Decauville tourne avec un DZ125IN

plus qu'a installer proprement le décodeur, remonter les "bielles", et zou, au suivant

Dominique

[jpvapeur54]

Bonjour à tous !
Je vois que j'arrive après la bataille , puise que la Decau- tourne avec un nouveau moteur !
Je viens de mesurer les vis porte balais d'un antique moteur Jouef HOe !
La longueur totale est de 8 mm la tête hexagonale a une épaisseur de 0.8 mm
c'est une vis de 4.5 mm de diamètre au pas de 0.5 ( ou très proche ) c'est difficile de mesurer car la partie
filetée à une longueur de 3.2 mm. Les 4 mm restants sont décolletés à 3.2 mm de diamètre avec un trou
central de 2.2 sur presque toute le longueur de la vis : Coté tête, l'alésage est plus petit ( Il faut garder un
appui pour le ressort du balais !
Pour mesurer facilement un pas de vis : c'est très simple ( à condition d'avoir une bonne longueur de filetage
et des yeux de 20 ans ) On compte le sommet de 11 filets, on mesure à l'aide d'un réglet millimétré
l'espace entre ses 11 sommets et on divise par 10 !
Pour le pas de la vis Jouef : Si il y avait eu assez de longueur filetée, en comptant 11 sommets de filets,
j'aurais trouvé 5 mm de long : divisé par 10 = un pas de 0.5
Bonne journée à tous !

[augerd]

suite...

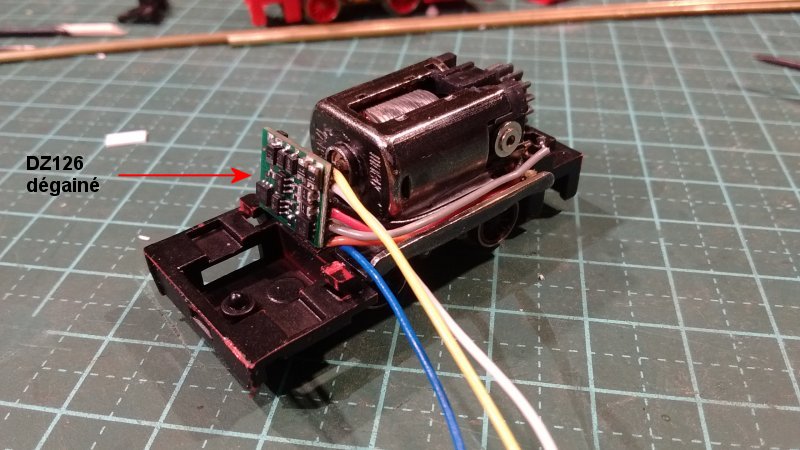

installation d'un DZ126

actuellement dégainé, histoire de voir comment était placé les câbles, je vais bien sur le regainer avec de la thermo
j'ai préféré utiliser un DZ126 au lieu du DZ125IN, car le commun + (bleu) des futures leds est déjà soudé... la cosse quoi
reste à retrouver mes plats de plomb pour lester la caisse

ah oui: la caisse se ferme

Dominique

[augerd]

c'est bien ce qu'il me semblait: encore un pas et diamètre pas courant du tout

j'ai pas eu le temps de regarder sur un site d'amateurs des voitures de circuit Jouef... je me demande si eux n'aurait pas qlq chose a ce sujet car vu qu'il démonte complétement les moteurs, voir certains les refont

Dominique

[augerd]

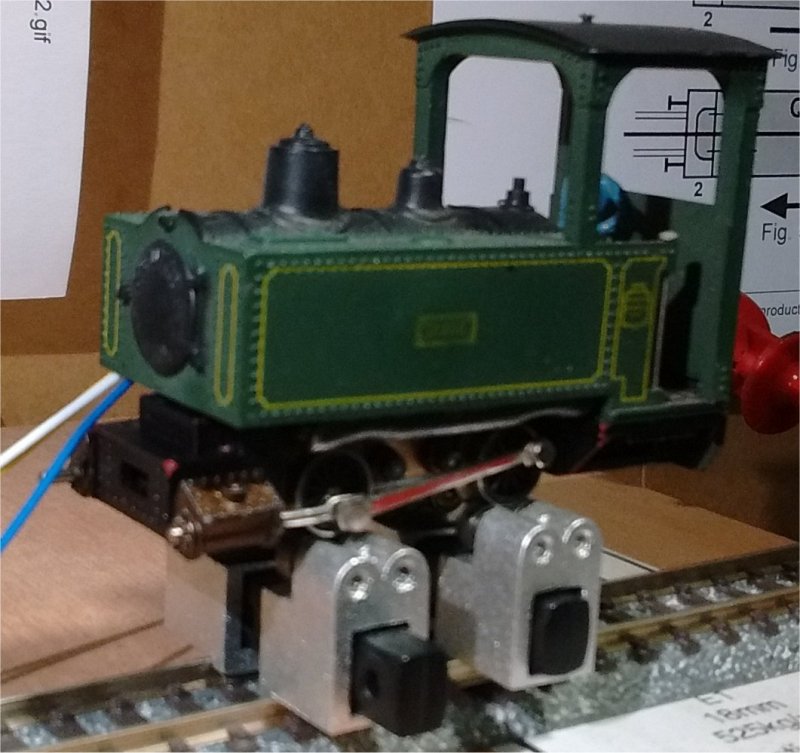

yop l'a

manque plus que la cheminée

sinon, je confirme le bruit de crécelles de la machine

Dominique

[Beyer-Garrat]

T'inquiète Domi je ne t'ai pas oublié ,je me chauffe encore au soleil d'Oléron quelques jours avant d'aller me geler dans le Nord

PS donne moi ton adresse par mp

[Sixtifs]

Le changement de moteur ne change donc pas le bruit ?

[Storm]

Y'a pas de raisons le moteur ne fait pas de bruit, c'est la transmission qui en produit.
