Re: Transformez vous !

Messagepar Storm » 08 04 2021 à 21:03

Y’a effectivement de la résine verte translucide qui ferait l’affaire :maitre:


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 20371
Enregistré le: 24 04 2006 à 22:54
Localisation: Vesly (27)

Re: Transformez vous !

Messagepar Sixtifs » 08 04 2021 à 21:42

pour imiter des petits isolateurs sur poteaux BT, j'ai utilisé des petites perles de verre (pour bracelets), des tronçons de gaine isolante de fil de câblage téléphonique,
mais je pense aussi qu'un coup de vernis à ongles vert doit faire l'affaire.

Pour de plus gros, certains tuteurs pour jardinage sont en plastique vert translucide.
Ce n'est pas un raccourcissement de quelques centimetres qui va géner beaucoup les plantes :rod_siflet
________________________________________________________________________________
Je collectionne des vieilles carcasses, puis je les contemple, je les hume. Ensuite je les découpe, je mélange les morceaux, puis je les combine en les collant, les cousant ( si ! ) en cautérisant au besoin. Enfin par une étincelle (12 000 mV max) je leur redonne vie. Dr Sixtifenstein
matériel; calva; atelier; Craquetot
Avatar de l’utilisateur
Sixtifs

Messages: 4745
Enregistré le: 01 05 2006 à 06:17
Localisation: entre 60 et 100

Re: Transformez vous !

Messagepar Beyer-Garrat » 09 04 2021 à 07:41

Patrick ze rabbit Deludin a écrit::F5
Où as-tu trouvé les dimensions ?


Sur des relevés effectués dans ma région la hauteur tourne entre 8 et 9 m en moyenne Ce qui donne en modélisme un carré de 27 à 32mm pour une hauteur autour de 100mm
J'ai adapté ces cotes par rapport au futur environnement de ce transfo .Notamment la hauteur qui faisait tache dans ma vision modéliste .Après c'est un choix perso de chaque modéliste :B3

Afin d'accrocher l'œil il faut peaufiner les détails dans ce cas lettrage en face avant , auvent, marches au droit de la porte, fissures et apparition du remplissage en briques après délitement du crépi lattes du système d'aération
bien plus important que d'avoir une asperge planté dans un coin du réseau sans intérêt C7

Poste transformation 2.jpg
Poste transformation 2.jpg (194.83 Kio) Vu 330 fois

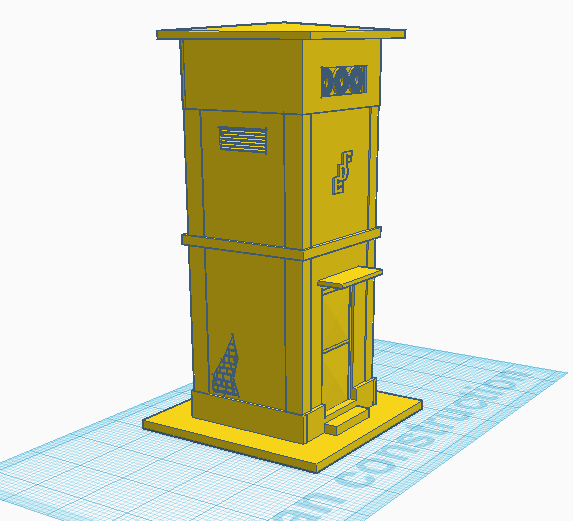

Niveau réalisation 3D c'est assez simple le plus délicat a été les isolateurs verre en partie haute et les persiennes de ventilation.
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 21457
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Transformez vous !

Messagepar pelican » 09 04 2021 à 07:54

Belle asperge :ok
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques



petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 43723
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Transformez vous !

Messagepar Patrick ze rabbit Deludin » 09 04 2021 à 13:09

:F5
Belle bête #B6 E2 !
Z'en veux un E3 .

Pour la hauteur d'entrée des câbles Moyenne Tension (MT, également nommé HTA), ce qui donne le centre des gamelles, elle se situe entre 8,50 et 9,50 m.

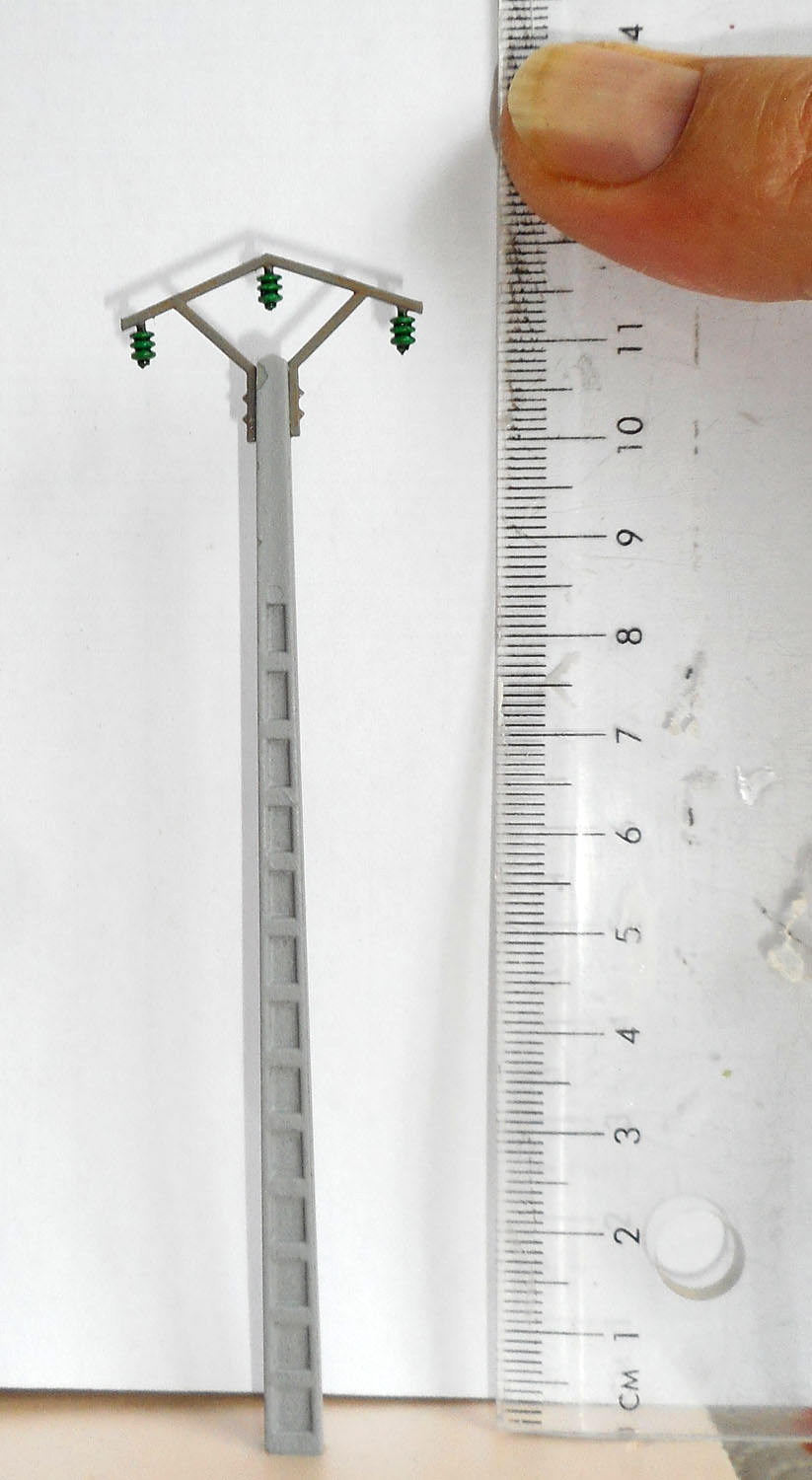

Pour exemple, les regrettés poteaux MT produits par MKD, dont les extrémités des isolateurs se situent bien à 9,50 m, soit en H0 11 mm environ :


Difficile de trouver des poteaux du même style en H0 aujourd'hui...
viewtopic.php?f=4&t=11560&hilit=poteaux+t%C3%A9l%C3%A9graphiques

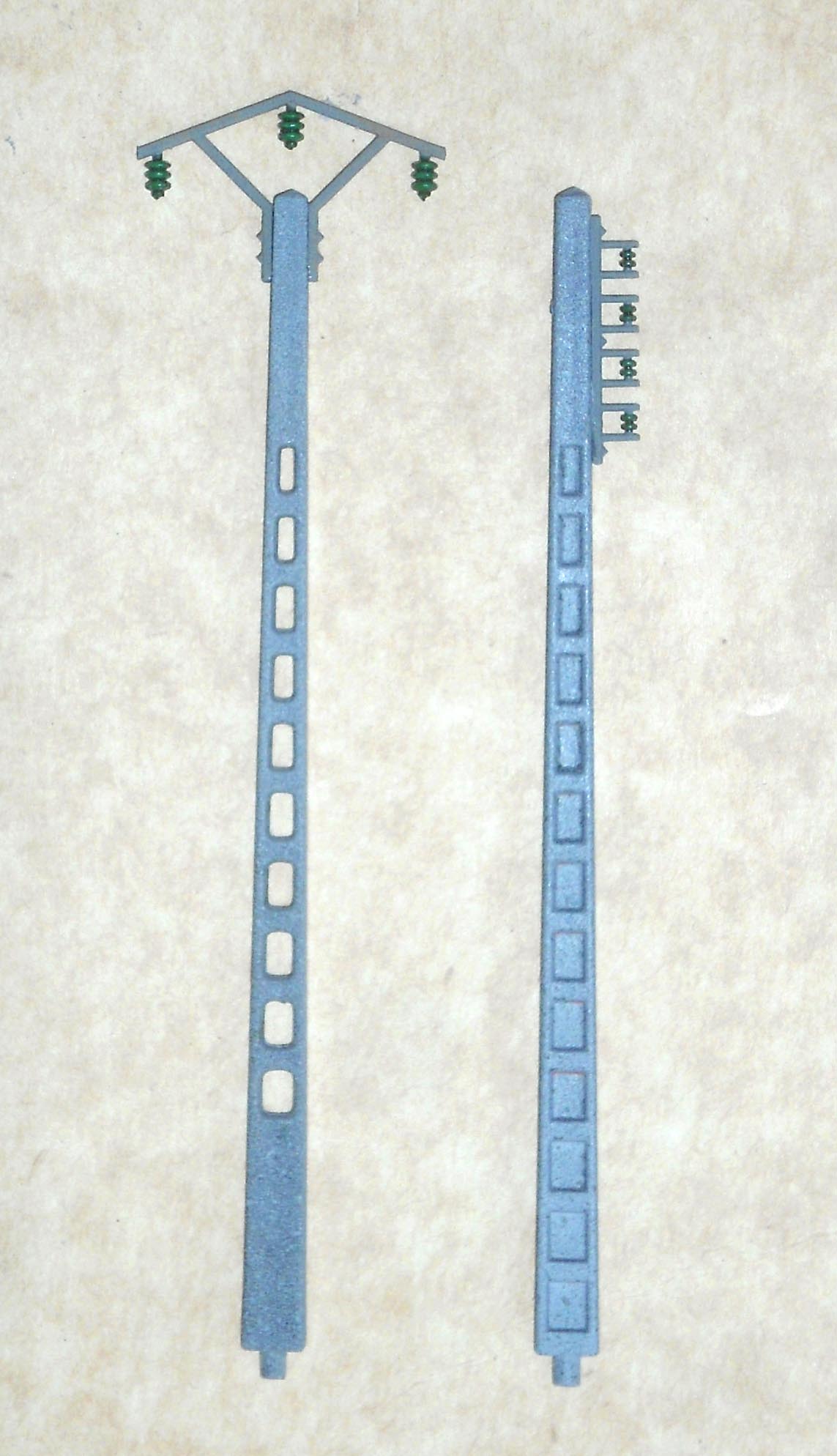

Ne pas oublier, sur le mur à l'opposé ou à 90°, la sortie des câbles BT (Basse Tension) qui alimentent nos maisons, les poteaux étant dispos chez pas mal de fabricants.
Ici, MKD aussi :


Je me demande si l"impression 3D ne permettrait pas de réaliser l'armement (isolateurs + support métallique) avec une relief bien meilleur que les produits en carton ou laiton photogravé, et moins chers que le bronze moulé :F9 .
Après, c'est aussi une question de solidité, donc peut-être de choix de résine.
Mais bon, le carton...
Patrick ze rabbit Deludin

Messages: 8563
Enregistré le: 08 10 2014 à 19:32

Re: Transformez vous !

Messagepar Beyer-Garrat » 10 04 2021 à 06:34

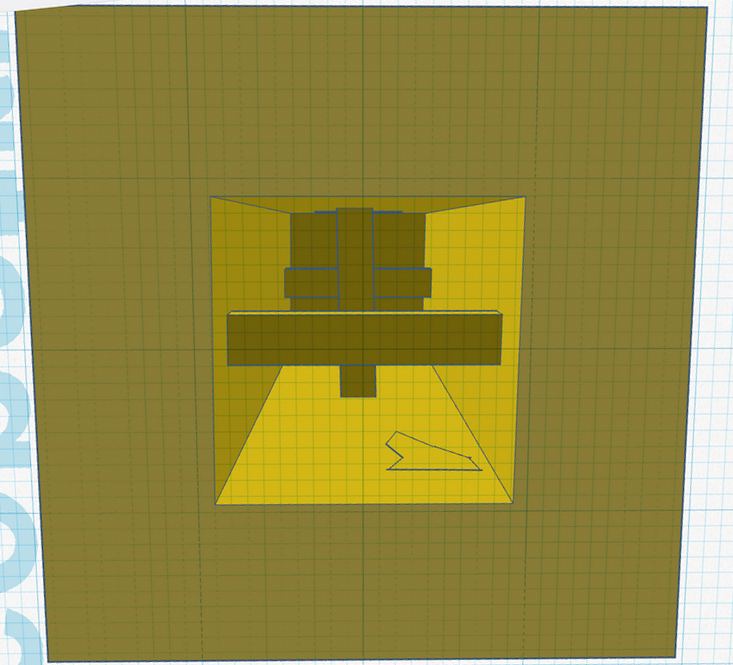

Avant de lancer l'impression mise en place de renfort a l'intérieur pour évite toute déconvenue a l'impression :B3

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 21457
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Transformez vous !

Messagepar Beyer-Garrat » 11 04 2021 à 09:36

L'ensemble a été imprimé en PLA avec une Ender3 buse de 0.4

Après passage de deux fine coute d'enduit Motty l'ensemble a été peint a l'aéro en gris navy le crépis est un Gesso ,passage d'une couche épaisse au pinceau et au moment du séchage je tapote
avec un pinceau brosse pour obtenir de petite aspérité .Les angles rentrants gris navy+noir la base vert mousse ,porte en vert zinc chromaté + vernis lavis blanc sur les briques :B3

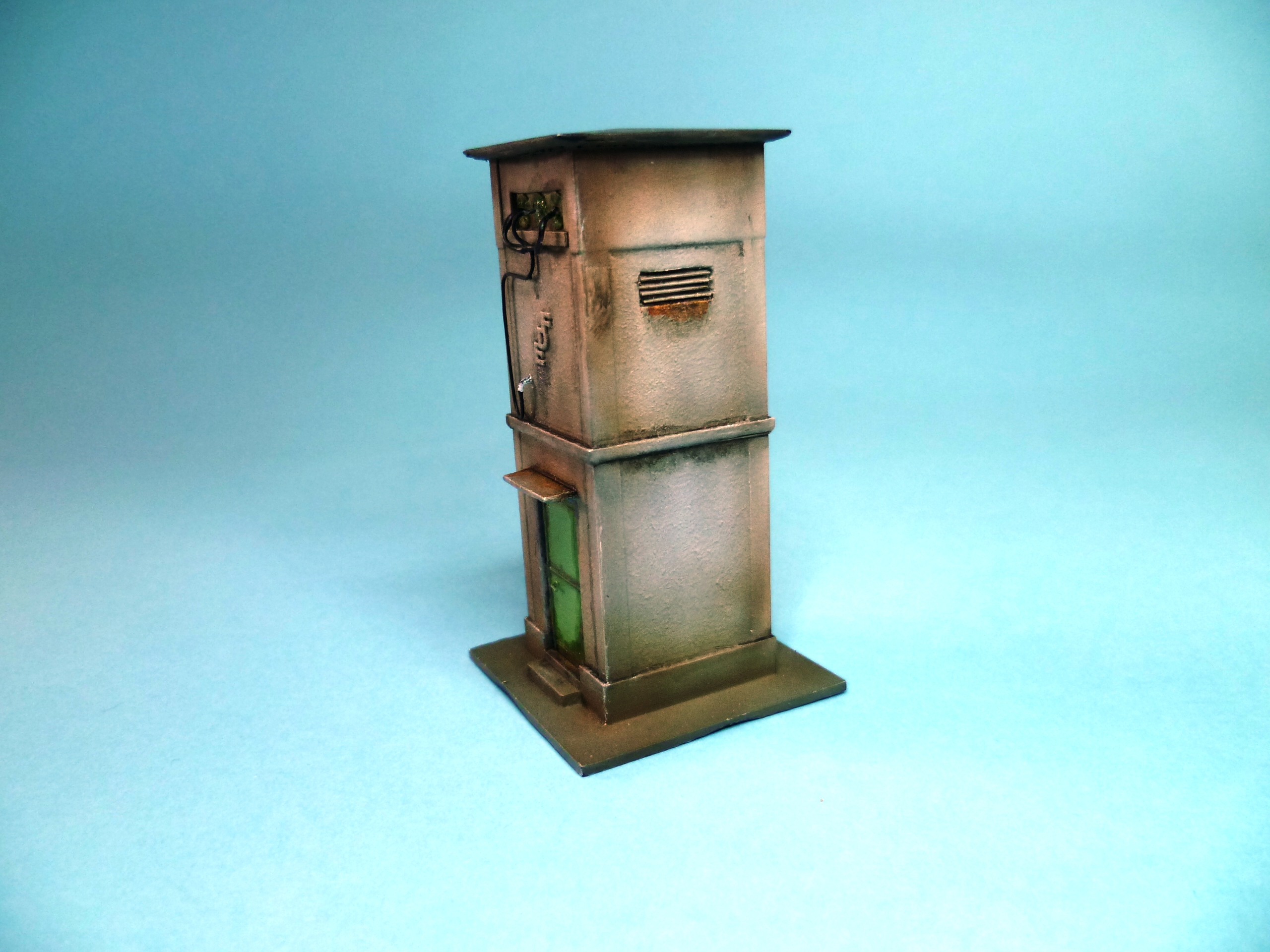

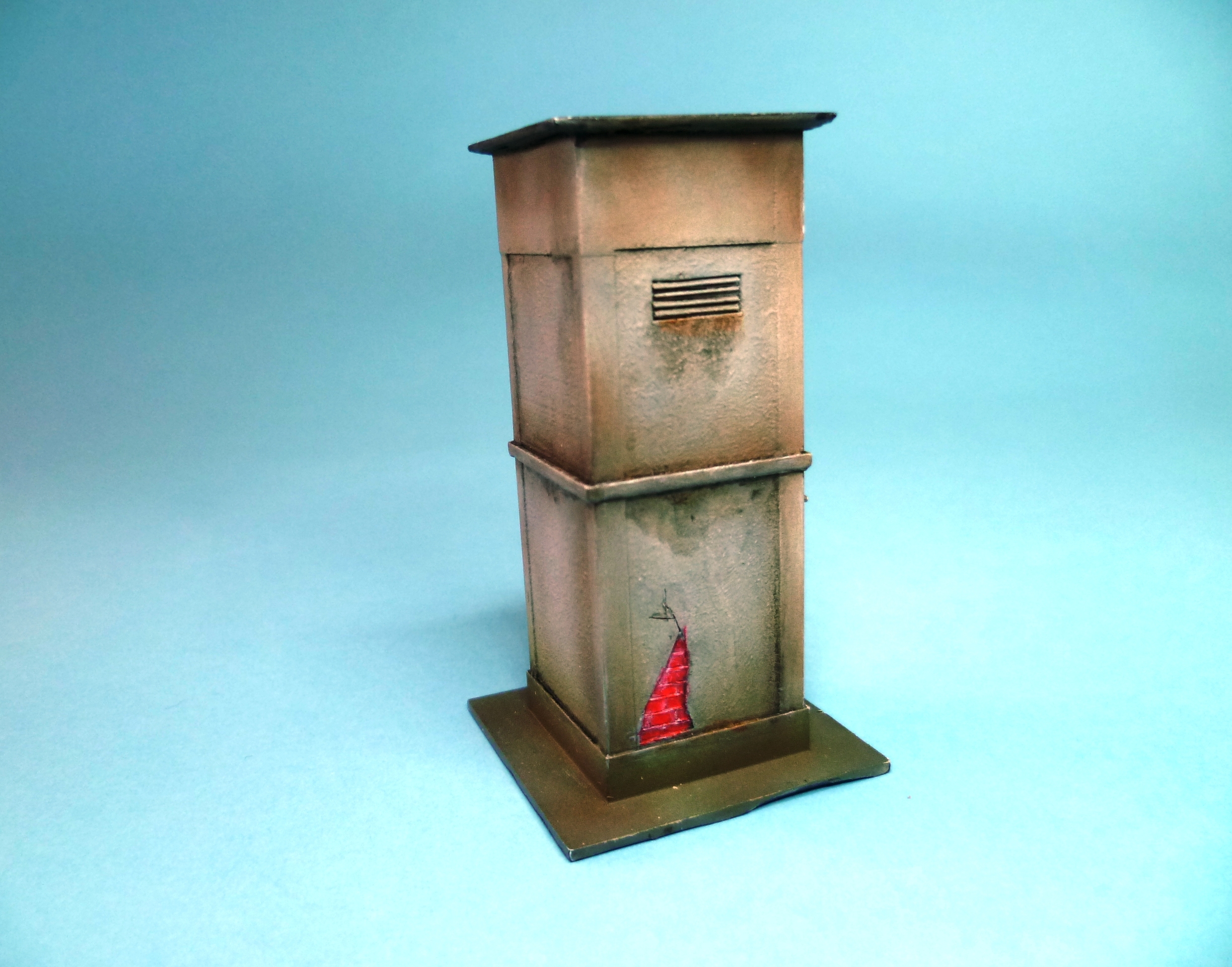

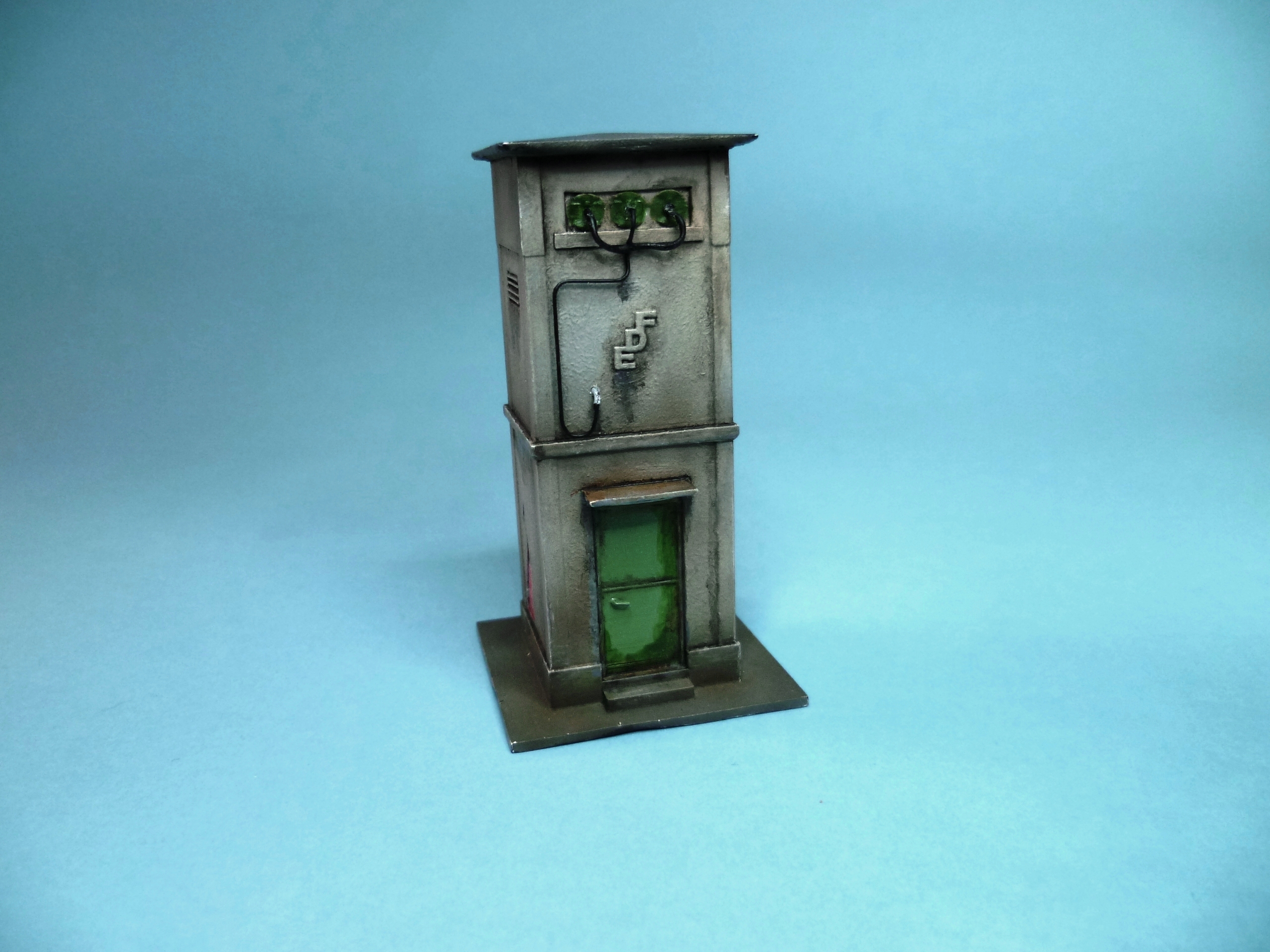

Le résultat :





Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 21457
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Transformez vous !

Messagepar guillaumentrain » 11 04 2021 à 10:18

Bonjour,
C'est tout à fait conforme à mes souvenirs, à l'entrée des villages ou petites usines. #B6

(Il y a encore un ancien poste près de chez moi. Dois me dépêcher de le photographier car tout ce quartier est en mutation.)
guillaumentrain

Messages: 81
Enregistré le: 20 03 2019 à 18:49
Localisation: Marquette Lez Lille, France

Re: Transformez vous !

Messagepar pelican » 11 04 2021 à 10:31

Superbe E2 E2 E2
Reste à le placer sur un futur réseau, à coté du ferry boite ! C7
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques



petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 43723
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Transformez vous !

Messagepar Beyer-Garrat » 11 04 2021 à 19:41

Hé hé :mrgreen:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 21457
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Transformez vous !

Messagepar Storm » 11 04 2021 à 21:35

Tiens j’en ai vu un encore en service pas loin cette aprèm’ j’essayerai de faire des photos :maitre:


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 20371
Enregistré le: 24 04 2006 à 22:54
Localisation: Vesly (27)

Re: Transformez vous !

Messagepar JJB » 11 04 2021 à 22:17

Parfaitement dans son jus D9 #B6 Bravo!
Et tout ça avec la Ender3, décidément il y a quelque chose qui m'échappe?? H4
Les température remontent, il va falloir que je m'y recolle. :C1
Avatar de l’utilisateur
JJB

Messages: 1154
Enregistré le: 01 09 2014 à 22:18
Localisation: Fonsorbes, 31470 (Toulouse)

Re: Transformez vous !

Messagepar Beyer-Garrat » 12 04 2021 à 07:56

Merci JJ :B3

C'est l'objet typique pour une impression a fil, beaucoup de rebords (piétement, renfort ,toiture) masse importante .Autant la résine permet l'impression de petite pièces avec de nombreux détails ou de caisse ouverte
permettant la circulation de la résine .Une pièce de cette taille aurait nécessité une découpe en plusieurs tronçons a cause des rebords. La porte et les marches sont particulièrement bien sorties pour une pièce
monobloc la poignée (en fil laiton) est paradoxalement plus moche :H1 Le seule point délicat a été les persiennes de ventilation que j'ai du reprendre au X-Acto contrairement au lettrage EDF qui est très net.

Question fonctionnement tu peux la placer sur un coin de table dans la maison pas d'odeurs et assez peu bruyante tu peux imprimer 365 j par an :H1
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 21457
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Transformez vous ! (transfo Ho 3D)

Messagepar YVES » 12 04 2021 à 08:11

Un "Beyer-Branché", ça volt le coup !
:D :D :D
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 17640
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: Transformez vous ! (transfo Ho 3D)

Messagepar JJB » 12 04 2021 à 08:38

Merci JP, ça va se terminer comme ça, quand j'aurais fini d'aménager mon bureau toujours dans l'état du "réaménagement avec un bras dans le plâtre", déjà 5 ans :rod_siflet
Avatar de l’utilisateur
JJB

Messages: 1154
Enregistré le: 01 09 2014 à 22:18
Localisation: Fonsorbes, 31470 (Toulouse)
