La briqueterie de la Chianly H0e

Messagepar matthieu » 26 02 2020 à 18:59

Bonjour à tous,
Avec mon coéquipier François, nous avons sorti pour la 1ère fois à Junglinster au Luxembourg, notre nouveau réseau la briqueterie de la Chianly.
Pourquoi Chianly ? Tout simplement parce que l'accouchement de ce réseau a été très long et que de nombreux soucis ont rythmé sa construction !
Nous sommes restés fidèles au H0e notamment pour l'abondance de matériel disponible.
Le point de départ de ce réseau, c'est un projet d'un vieux Voie Libre ainsi que la célèbre tuilerie / briqueterie de Nidervillers en Moselle.

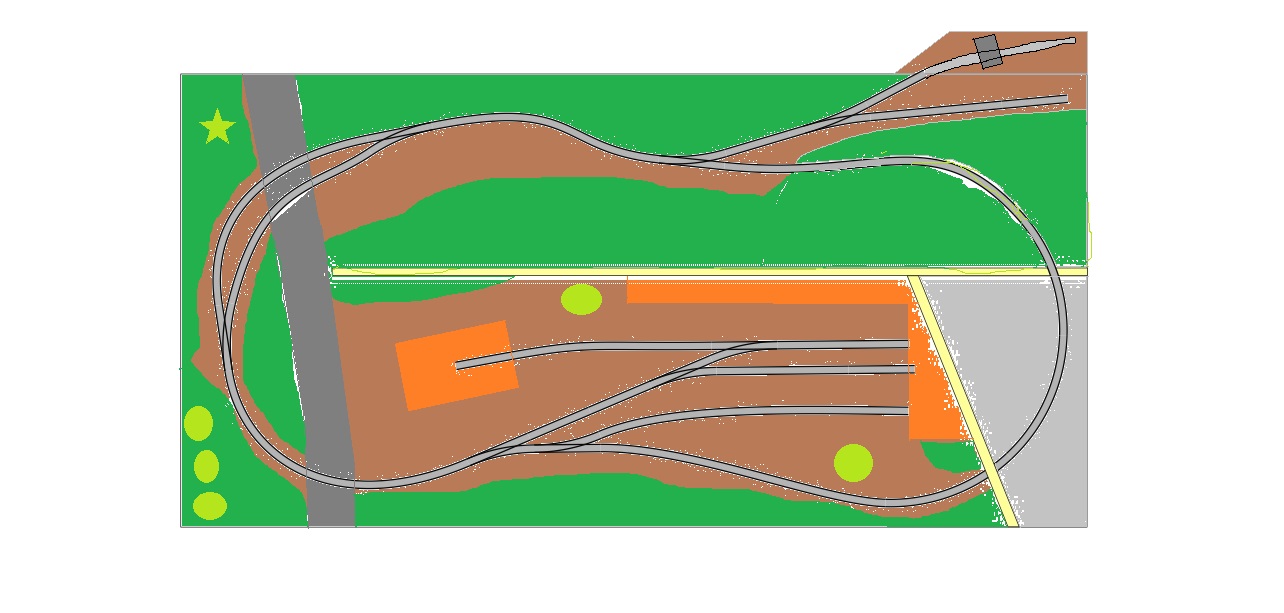

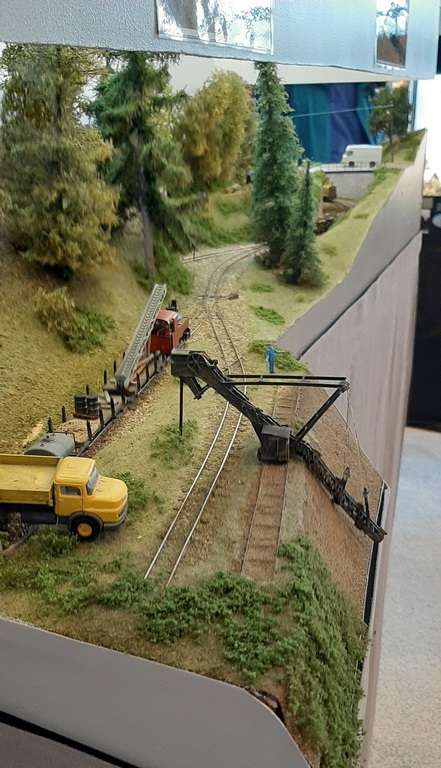

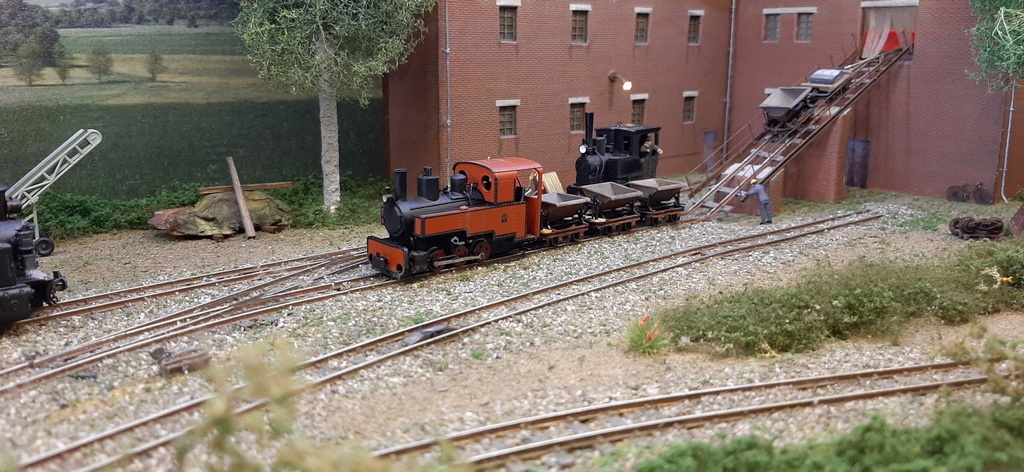

C'est un réseau bouclé (pratique en expo) de 120cm x 60cm, alimenté en DCC. Le plan incliné fonctionnel permet de longs moments de manoeuvre sous les yeux des visiteurs.

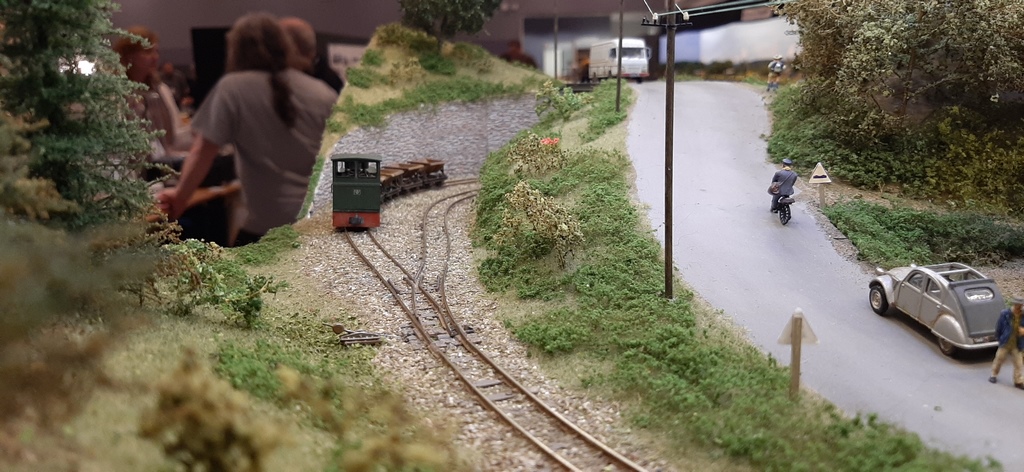

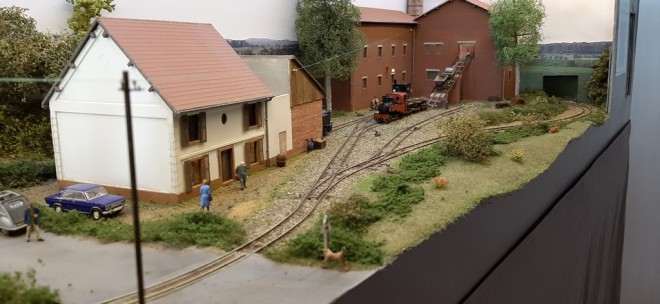

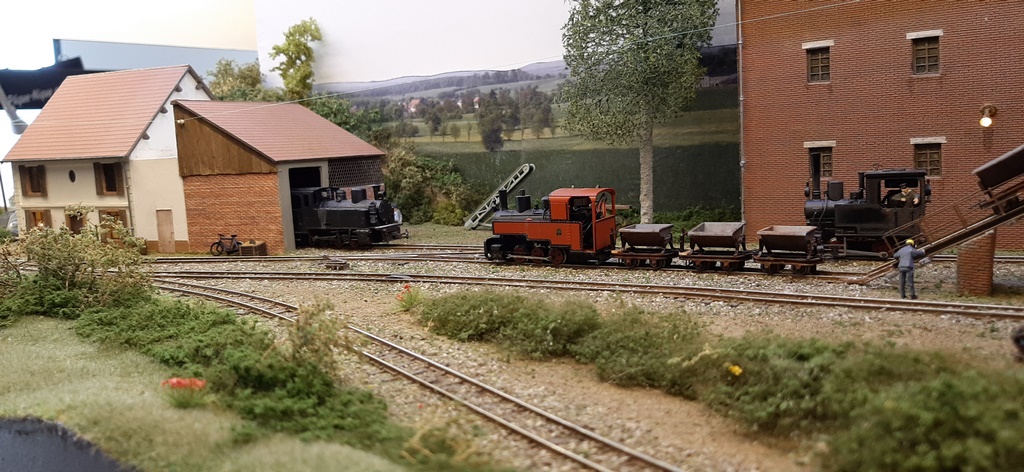

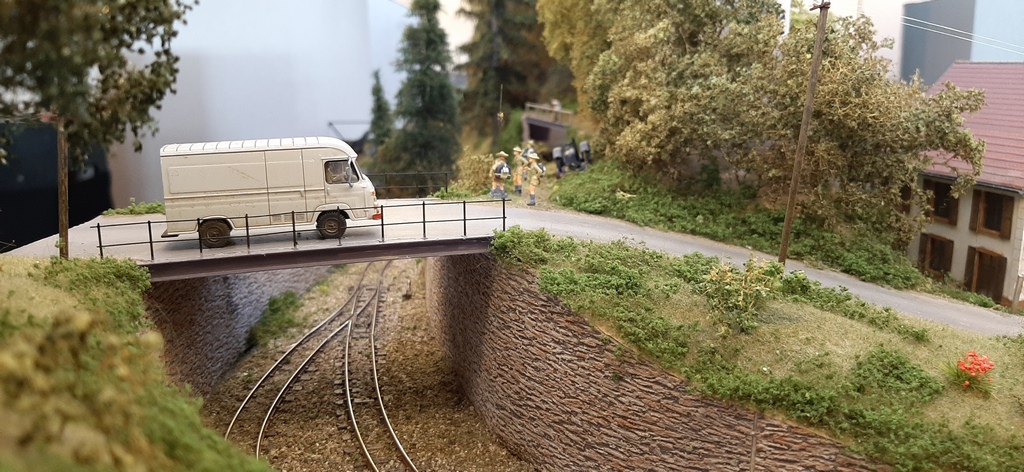

Place aux photos !















Avatar de l’utilisateur
matthieu

Messages: 2338
Enregistré le: 27 04 2006 à 09:29
Localisation: Reims, c'est la banlieue de Sedan!

Re: La briqueterie de la Chianly H0e

Messagepar jean-pierre » 26 02 2020 à 19:33

C'est magnifique. E2 E2

Et le plan incliné fonctionnel! ce doit être très spectaculaire. #B6 #B6
Avatar de l’utilisateur
jean-pierre

Messages: 167
Enregistré le: 27 05 2019 à 12:14

Re: La briqueterie de la Chianly H0e

Messagepar pelican » 27 02 2020 à 09:19

je l'ai vu, c'est vraiment très bien fait, et le plan incliné fonctionne après réglage et avec la bonne locomotive ;)

j'ai même des photos .. C7











:F5
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 40936
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: La briqueterie de la Chianly H0e

Messagepar YVES » 27 02 2020 à 10:29

Joli réseau.

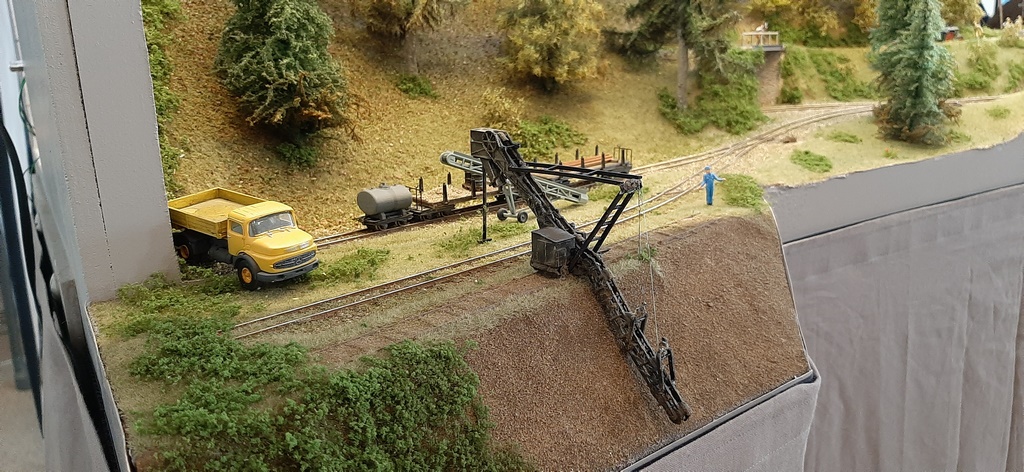

D'où provient l'excavatrice ?
#B6 #B6 #B6
Vive SACM et FUF Haine Saint Pierre - Une GOLWE sinon rien !
YVES

Messages: 16509
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: La briqueterie de la Chianly H0e

Messagepar Lucien » 27 02 2020 à 11:07

ça valait vraiment le coup d'en ch*** ! Bravo pour ce beau réseau :rod_coeur
Faire et défaire, c'est toujours du boulot.
Avatar de l’utilisateur
Lucien

Messages: 186
Enregistré le: 26 01 2015 à 17:45
Localisation: Savoie, près d'Albertville.

Re: La briqueterie de la Chianly H0e

Messagepar jack-train » 27 02 2020 à 12:10

Très beau réseau, bravo
jack-train

Messages: 94
Enregistré le: 14 10 2015 à 21:02

Re: La briqueterie de la Chianly H0e

Messagepar matthieu » 27 02 2020 à 12:42

YVES a écrit:Joli réseau.
D'où provient l'excavatrice ?
#B6 #B6 #B6


Merci à tous, pour l'excavatrice :
https://www.shapeways.com/product/P2889 ... li=ostatus

Mais à l'époque, je l'avais payé 26€ :shock:
Avatar de l’utilisateur
matthieu

Messages: 2338
Enregistré le: 27 04 2006 à 09:29
Localisation: Reims, c'est la banlieue de Sedan!

Re: La briqueterie de la Chianly H0e

Messagepar jean-pierre » 27 02 2020 à 12:52

Très intéressante cette excavatrice. #B6

Encore bravo. E2
Avatar de l’utilisateur
jean-pierre

Messages: 167
Enregistré le: 27 05 2019 à 12:14

Re: La briqueterie de la Chianly H0e

Messagepar Beyer-Garrat » 27 02 2020 à 16:58

Quels problèmes avez-vous rencontrés Matthieu ? je me doute que le plan incliné a pas du être de la tarte :B3

Tu a raison l'excavatrice a pris une sacrée baffe ! D9 je m'y était intéressé il y a 2 ou 3 ans le créateur étant le même que le wagon porteur VN en Hom que j'avais réalisé pour le CF du Doubs
elle est très détaillée.
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 20428
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: La briqueterie de la Chianly H0e

Messagepar Nicolas Novel-Catin » 27 02 2020 à 18:37

Encore une fois : superbe !
Métrique toujours, quoique !
Avatar de l’utilisateur
Nicolas Novel-Catin

Messages: 742
Enregistré le: 02 01 2015 à 18:25

Re: La briqueterie de la Chianly H0e

Messagepar matthieu » 27 02 2020 à 18:46

Beyer-Garrat a écrit:Quels problèmes avez-vous rencontrés Matthieu ? je me doute que le plan incliné a pas du être de la tarte :B3


Pb de motivation surtout au départ, entre la réalisation de la menuiserie, il s'est écoulé près de 1an et demi ! Pour ceux qui nous connaissent, on est plutôt du genre rapide pour construire les réseaux H6
Divers pbs en cours de construction, 1 aiguillage à changer, une attache de voie flexible cassée dans la coulisse dans un endroit inaccessible, le TCO était prévu à un autre endroit, pour le placer où il est, il manquait 5cm etc etc ! et pour clôturer le tout, 2 jours avant l'expo, un carton qui tombe pile sur l'excavatrice !

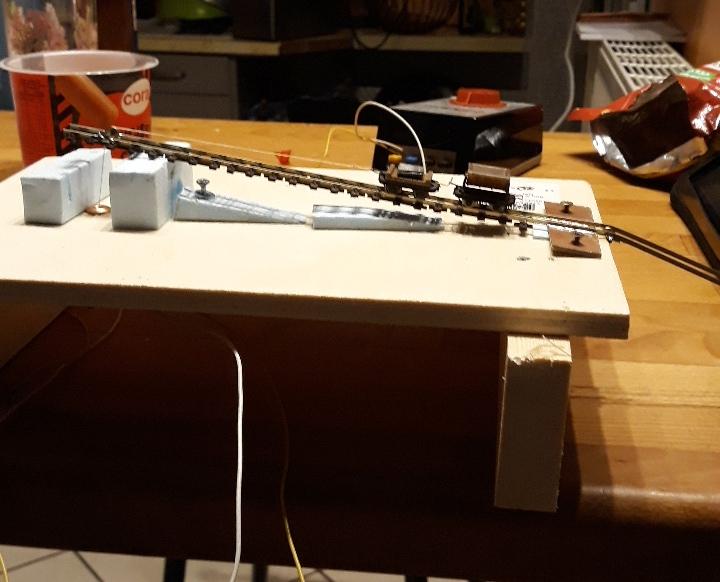

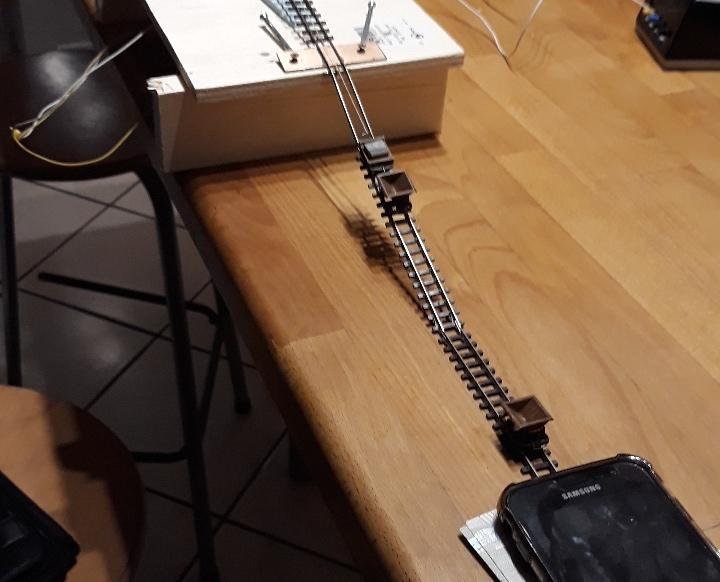

Le plan incliné, finalement, cela a été assez simple. On l'a construit en dehors du réseau d'un bloc. Il est motorisé par un faulhauber 2020D qui traînait dans notre boite à brol. Il est fixé sur une cornière meccano. Il y a une poulie au bout de l'arbre, de la ficelle est enroulée dessus, elle sort par un oeillet, passe sur une poulie soudée dans l'axe de la voie puis une autre poulie un peu plus bas pour guider au mieux la ficelle. Un wagon lest est fixé en permanence, c'est lui qui permet la montée et la descente.
2 photos pour vous éclaircir :



Avatar de l’utilisateur
matthieu

Messages: 2338
Enregistré le: 27 04 2006 à 09:29
Localisation: Reims, c'est la banlieue de Sedan!

Re: La briqueterie de la Chianly H0e

Messagepar cloclo57 » 27 02 2020 à 20:16

Bonjours les amis
superbe réseau avec des trésors d' ingéniosités avec un super fonctionnement et des artistes qui l'on réalisé qui ne sont pas avare en explications et gentillesse
Encore un grand merci pour le spectacle la doc et les renseignements enrichissant que vous m' avez fourni
Avatar de l’utilisateur
cloclo57

Messages: 1177
Enregistré le: 03 05 2011 à 19:23

Re: La briqueterie de la Chianly H0e

Messagepar matthieu » 28 02 2020 à 11:51

You're welcome !
Avatar de l’utilisateur
matthieu

Messages: 2338
Enregistré le: 27 04 2006 à 09:29
Localisation: Reims, c'est la banlieue de Sedan!

Re: La briqueterie de la Chianly H0e

Messagepar YVES » 28 02 2020 à 16:53

Plan incliné.
ImageMadder Valloey incline by Phil Parker, sur Flickr
:D :D :D
Vive SACM et FUF Haine Saint Pierre - Une GOLWE sinon rien !
YVES

Messages: 16509
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: La briqueterie de la Chianly H0e

Messagepar Galloping Goose » 28 02 2020 à 20:43

C'était peut-être la "chienlit" , ce réseau mais le résultat est vraiment superbe E2
J'espère bien voir ce réseau un des ces jours "de visu".... :rod_siflet
Bernard.

Lorsque j'ai le moral je fais du modélisme.
Lorsque je n'ai pas le moral je fais encore plus de modélisme....
Avatar de l’utilisateur
Galloping Goose
Chuck Squad

Messages: 3085
Enregistré le: 25 04 2006 à 08:55
Localisation: Clermont-Ferrand
