LOCO DECAUVILLE 030 PROGRES 1/18èm

[cloclo57]

Bonjour les amis
Merci " Ramon "
Pélican tu te doutes bien de ce qu' il va suivre........Quelques semaines à la " Campagne " cela vous direz.....
Bon ben voilà je me lance , lors de ma dernière visite eu Fort d' Uxegney j' ai vu un engin qui a été ressuscité ou j' ai eu le coup de foudre donc un locotracteur Campagne est en train de voir le jour toujours au 1/18em , ayant pris des mesures ( pas trop sévère ) sur place et pas mal de photos , j' ai utilisé le plan de v.Lepais ( merci a lui ) dans voie libre n°103 qui n'est pas le même que celui d' Epinal donc ma version serai la version apparemment basique de l'engin tel que vu sur place ( forte d' Epinal )......
Une nouvelle aventure commence a l'origine d'une agréable rencontre avec des gens sympathiques ( merci a eux de m'avoir permis de prendre les mesures et de le voir de très près ) .

[Patrick ze rabbit Deludin]

Joli, tout ça .
Tu vas réduire l'empattement du bloc moteur de base, où tu adaptes ?

J'arrive après la bataille, mais pour le transport de personnel, j'avais récupéré ça sur le forum :

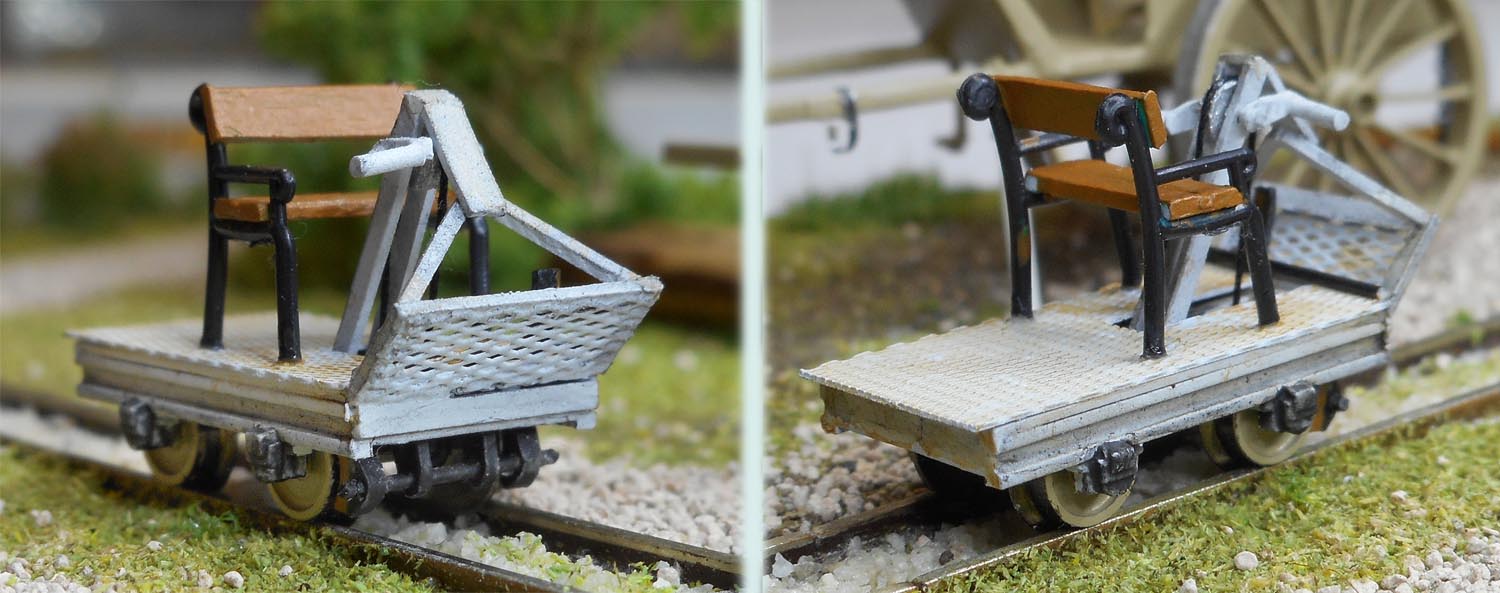

Pour en faire une évocation plutôt qu'une copie, avec ce qui m'est tombé sous la main (et comme c'est tombé dessous, je n'ai rien senti ) :

Bon, comme c'est du H0i, c'est pas très gros :

Sinon, tu as la version laborieuse, idéale pour se faire les muscles des bras lorsque la benne est pleine :

Je crois qu'elle est à Pithiviers, c'est celle dont je me suis inspiré.
Au départ elle était peut-être comme ça :


... ce qui n'est pas forcément plus facile à reproduire !!!
Celle-là, un peu différente, est à Bellebat :

On met les outils de cantonniers sur les côtés.
(Photos ... x, ©, DR et tout ça)

[Storm]

Yen a une à Froissy:

[Patrick ze rabbit Deludin]

Quand y'a des manivelles longues, c'est pour deux "moteurs" : chacun s'en prend une et tourne (dans le même sens que le collègue, tant qu'à faire ).
Mieux...

[cloclo57]

Salut Patrick
oui , l' empattement a été réduit , nouveau système en coupant " une tranche " au milieu de ce qu'il y a de trop et en mettant deux cornières en laiton simple rapide efficace mais l' arbre moteur est trop long alors on coupe et refait " le carré qui s 'emboite dans la vis sans fin ; Merci pour ta doc ( il n' est jamais trop tard pour bien faire )et l' engin réalisé est drôlement bien (c' est toi qui a de gros doigt ou la puce est petite mais d'autant plus dur a faire ) du fait qu' il y a de la place assise sur le locotracteur Campagne qui faisait office de draisine visiblement ( 2 ou 3 personnes ), ce dernier remorquera un wagon a bord plat avec quelques traverses , tirefond dans une gamelle en métal plus ou moins rouillé la clé qui va avec , pelle , pic la " rame " se promènera partout sur le réseau et pourra être stationné n' importe ou , chouette

[pelican]

Comme quoi, une balade la "Campagne" ...

[cloclo57]

Bonsoir les amis
Le week-end est passé et me voilà au rapport
Boites a essieux , suspensions et rivets (la pour cette fois ils sont plus petits donc des clous peco pour poser la voie ont été utilisés ) sont posés .
Le calcul du lest a été fait et un moule en contre plaqué est réalisé pour coulé du plomb , le lest est percé et une plaque en plastique l' isole électriquement de la partie moteur .
La surface antidérapante a été faite avec un ruban de voile de marié et le voilà uni pour le meilleur et le pire avec de la super colle.
Bilan le châssis bloc moteur ne font plus qu' un ( mais démontable ) et cela fonctionne très bien .
Vu qu' il y a toujours un décalage d' une dizaine de jours entre la réalisation et l' envoi ce soir je peux dire qu' il est au 3/4 finit ( reste la toiture , les sièges et les commandes de fonctionnement )
Pour le plaisir vu que j' ai le plan d'un beau crochet d' attelage je pense en faire un en plastique et un moule en silicone pour faire des tirages ( mélange résine polyuréthane et limaille de plomb pour le poids et encapsulage de la partie " toxique " ).
Bonne semaine a vous

[pelican]

Ingénieux !!

[cloclo57]

Bonjour les amis
v'la la suite , toujours du pvc expansé de différentes épaisseurs tracé et poncé pour obtenir les bonnes courbes , les volumes prennent formes....

[Nicolas Novel-Catin]

C'est beau...
Et tu montres que l'on peut encore travailler à la main pour créer de bons volumes sans imprimante 3D !
Cela dit, je n'ai rien contre les imprimantes 3D : elles permettent un gain de temps appréciable... quand on maîtrise la bête.

[Patrick ze rabbit Deludin]

... et le dessin 3D.
La "3D manuelle" a encore de beaux jours devant elle .
Cloclo, comment fais-tu pour dissimuler l'aspect "sucre" du Forex ?
Bon, c'est vrai qu'au 18e, ça ne doit pas se voir beaucoup, et puis ça imite très bien la tôle piquée par la rouille .
Mais j'ai testé pour le H0 et la peinture ne "lisse" pas le polystyrène.

[pelican]

Ca va être superbe

[cloclo57]

Bonsoir les amis , merci a vous
Il est vrai que moi et les ordi cela fait 2 , pas très compatible et la vue , déjà au bout d' une demi heure cela pique malgré les lunettes , distance etc.....et quel plaisir de tenter de maitriser la matière pour créer l' objet de ses désirs...
Pour la matière première pas de mystère toujours du pvc expansé après traçage ponçage modéré (avec une petite ponceuse de chez li.. en 12v ) plateau de 75mm diamètre et grain 120 pour retirer le maximum de matière ensuite grain 180 et voir à la fin ponçage à la main papier carrosserie a l 'eau cela devient presque aussi lisse qu' une peau de bébé .

[pelican]

merci pour la recette

[cloclo57]

Bonsoir les amis
ça avance tout doucement , encore un morceau de fait : les volets du capot moteur réalisé avec de la feuille en pvc de 0.2mm issue d'un film publicitaire périmé comme a l' accoutumé les ouïes sont en profilé quart de rond ( evergreen ).
Pour me divertir un peu le crochet est fait dans une chute de plastique de 2.2mm d' épaisseur à la mini perceuse ( disque a couper le plastique et petite fraise non non pas celle des bois ) suivi d' un ponçage pour arrondir le tout ; le master étant fait , coulé de silicone le moule sec coulé de résine de polyuréthane ( un crochet résine seule l' autre avec de la limaille de plomb ) ma balance n' étant pas assez précise et à la main on ne sent pas la différence ....a suivre en essai , sinon le week-end a passé pour le réalisation de l' équipement de la cabine pour la semaine prochaine......
