Cherche un plan (rien sur mon GPS)

[IPCS]

Bonjour à tous (et à toutes ?)
Je cherche des plans cotés (pas en bourse) de locomotives 020 pour voie étroite.
J'ai cherché dans la roubrique "Documentations" du site...pas trouvé !
Ou k'yen a, svp ?
Amitiés.
La photo n'a aucun rapport, c'est pour le coté buccolique de la recherche.

[SteamyStef]

Pour affiner les recherches...
Tu veux en faire quoi ? Une repro 1/1, un modèle à vapeur vive, une machine pour ton réseau en N...?
C'est que selon le cas, cela risque d'être plus ou moins délicat !

Stef

[IPCS]

eh bien c'est pour en fabriquer une en 0e et en carton, ça va de soi (comme dirait le ver).

[IPCS]

Bien vu que mon tuto fait un "bide", je m'y prend autrement.
tu as une petite 020 en 0e...magnifique.
tu fais deux belles photos de celle-ci avec une règle à ses cotés.
une vue de profil et une vue de face.
tu les incorpores dans le petit mot que tu m'adresses et je t'en remercie d'avance.

[pelican]

voila les photos d'une Porter LGB, au 1/22 !
longueur : 20 cm, largeur : 9.5 cm, et hauteur du rail, jusqu'au coin de la cabine : 13 cm !!
ce qui donne en Oe (1/43): 10.2 cm, 4.9 cm, 6.6 cm

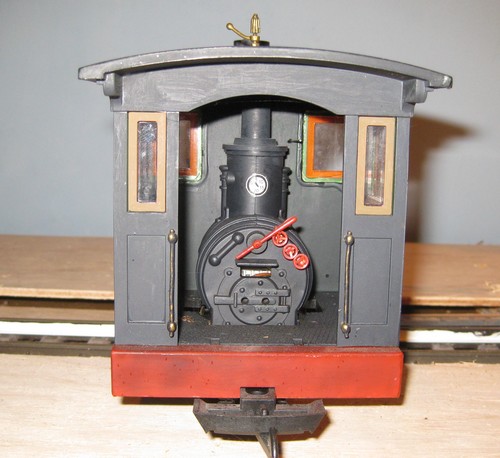

porter face.jpg (75.45 Kio) Vu 2231 fois

porter arr.jpg (63.15 Kio) Vu 2231 fois

j'adore cette machine, et je l'ai en plusieurs échelles !! IIm (1/22) On30 (1/48) et Hon18(1/87)

j'ai préféré faire les photos de celle au 1/22, on voit mieux les détails !!
et puis, c'était celle que j'ai trouvé le plus facilement ..

[YVES]

Heu, si tu nous disais ce que tu recherches avec précison, on pourrait mieux t'aider...
Une 020T Decauville ??? ça irait ?...
http://cf-chanteraines.pagesperso-orang ... vapeur.htm
http://cf-chanteraines.pagesperso-orang ... ar_dec.htm
Pour le plan, si jamais Eric Fresné passe par ici... Hélas, son ancien site est fermé...
Sinon, il y a ça http://www.zelmeroz.com/album_rail/qld/jf72/jf_x17.jpg
où ça http://www.zelmeroz.com/album_rail/qld/jf72/jf_x06.jpg
et le site est aussi une mine de plans pour la voie étroite (ex Decauville) : http://www.zelmeroz.com/albumquery/decauville.htm
Un superbe modèle au 1/32 :
viewtopic.php?f=3&t=3339&start=0
et aussi une 020T Decauville chez http://www.jackymolinaro.com/Vis-en-Art ... otives.htm
Un tutoriel pour faire la porte de la boite à fumée :
http://www.letrainmagique.com/Realisati ... udiere.htm
Et si jamais une 030T te tentait... http://www.lrpresse.fr/trains/viewtopic ... 9f60149709
Bon courage pour la réalisation du modéle.

[IPCS]

Merci messieurs.
Avec tous ces documents, j'ai de quoi faire.
j'ai pas de marque précise, c'est juste pour avoir une idée des proportions.
merci encore.
j'y retourne !
