Quizz du jour 04/10

[Elliot]

Chariot transbordeur ?

[BG1000]

Non pas tout à fait...

BG

[Elliot]

Alors chariot de voie ?

[BG1000]

Pas de chariot c'est (auto)moteur et mono-moteur.

xxxx x xxxxxxxx

BG

[BG1000]

Voici la commande du moteur


BG

[Dodo]

un ascenseur ?

[BG1000]

Nous somme à Maffle au musée de la pierre près de Ath

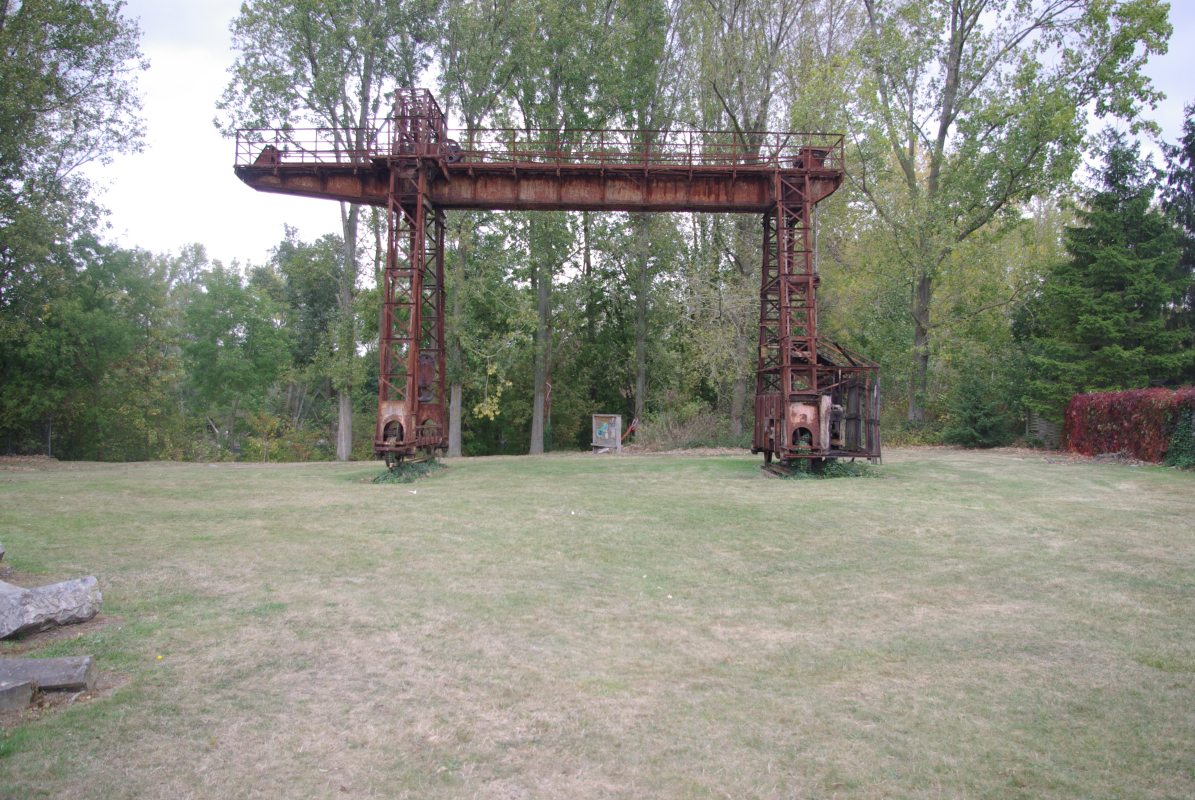

Voici la phot du quizz, c'est un des essieux moteur d'une grue à portique avec son système de transmission par arbre en effet le moteur est de l'autre coté et la transmission passe par au dessus.

on voit à droite l'arbre de transmission vertical !!

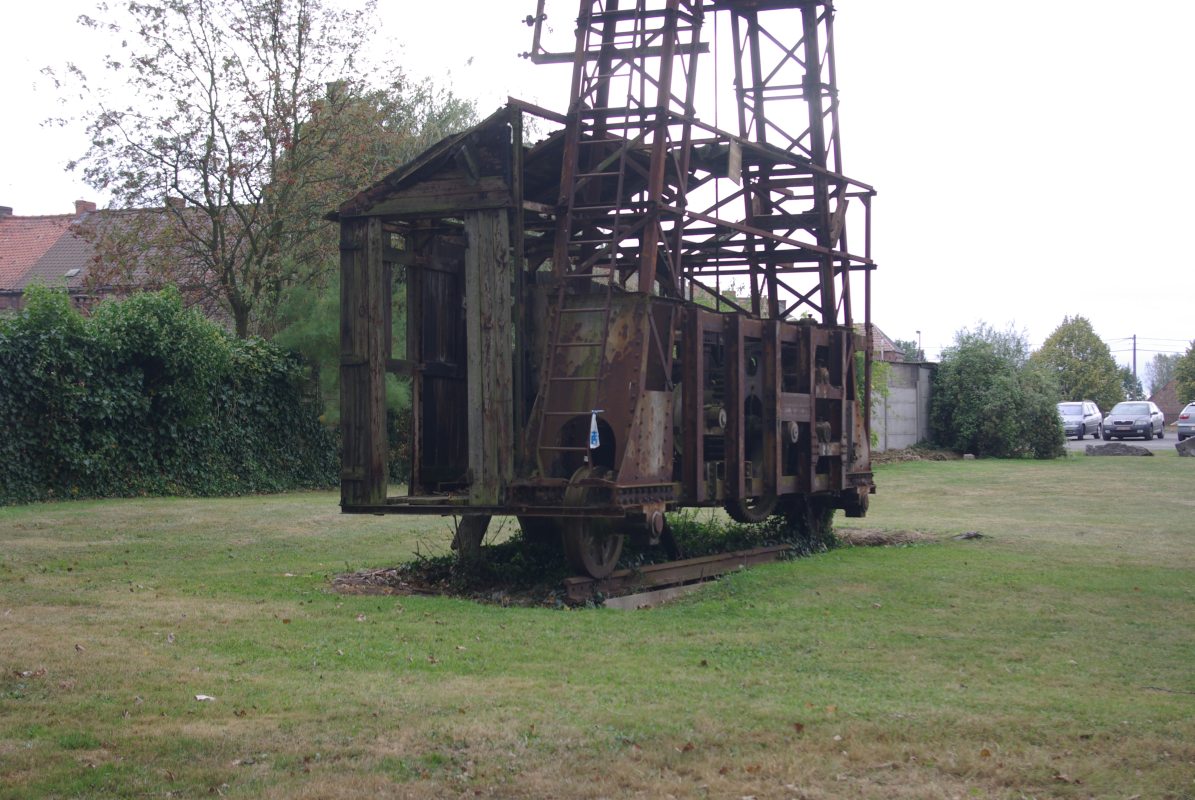

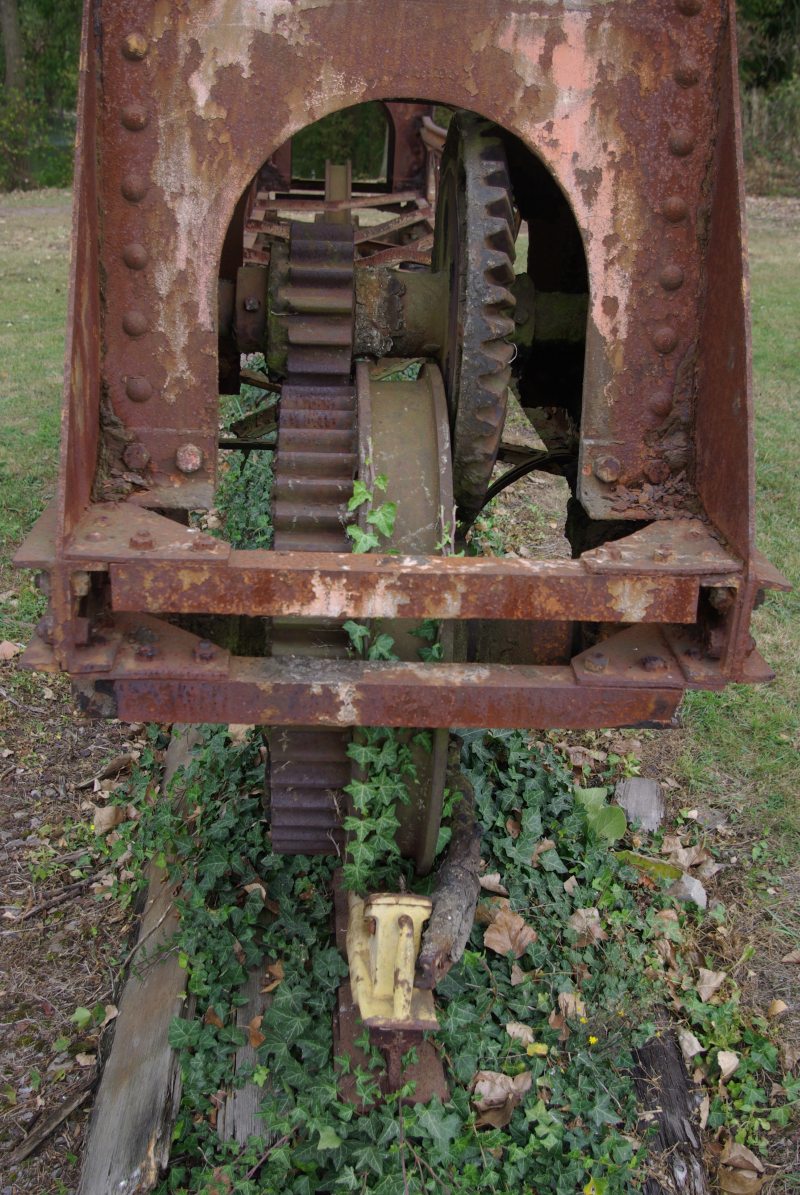

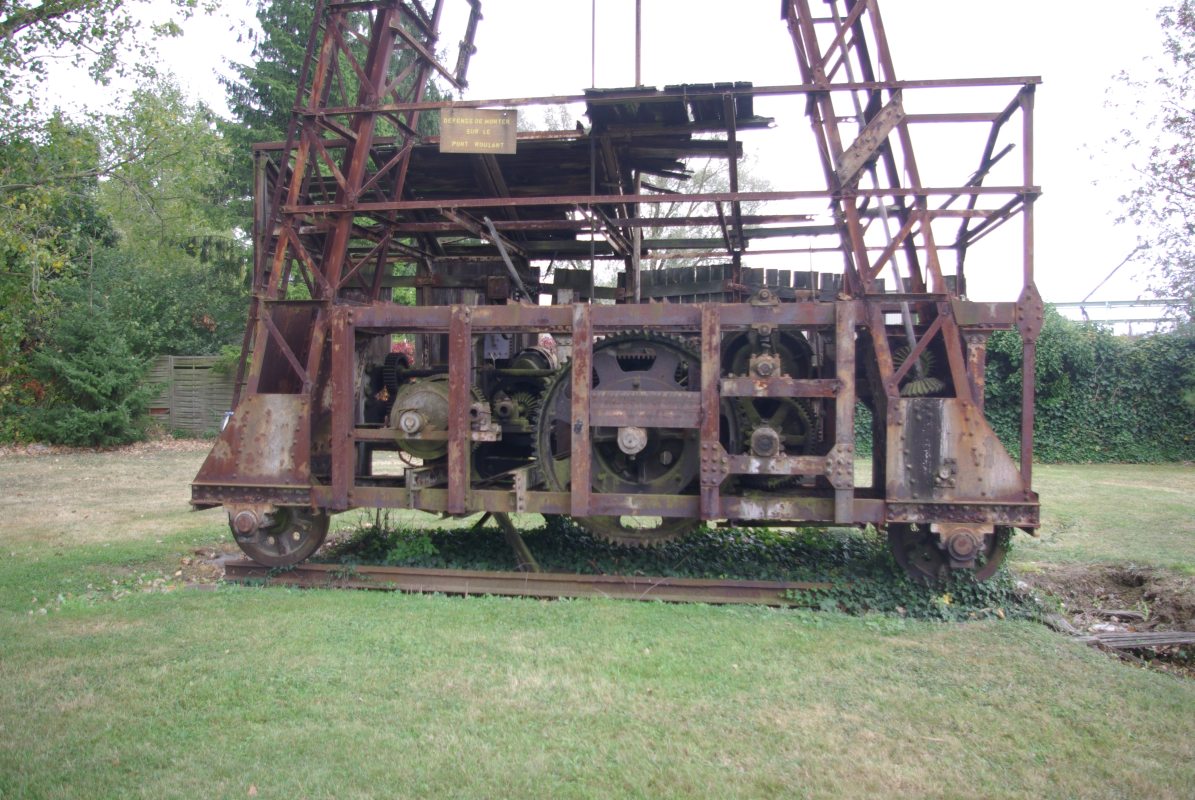

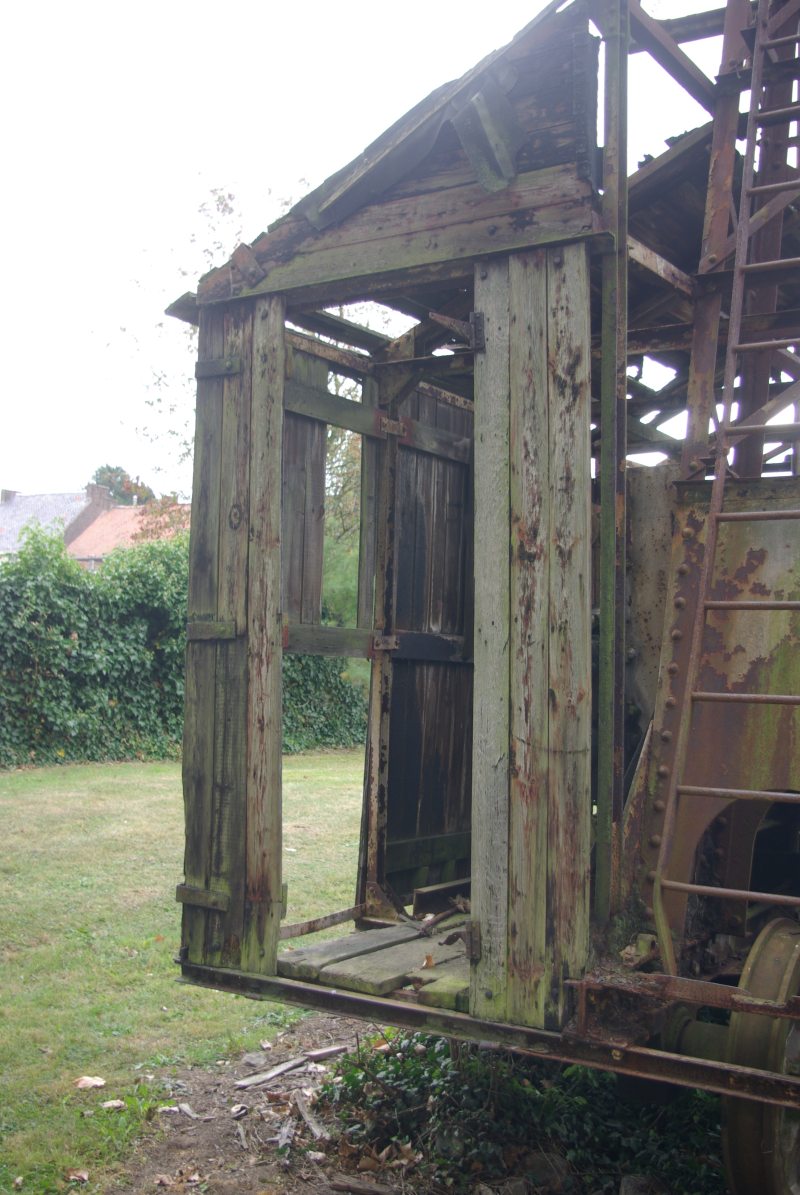

Voici la bête

Le coté moteur, opposé au portique.

Le poste de conduite !!

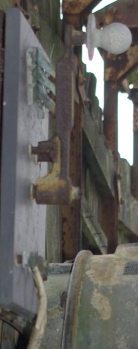

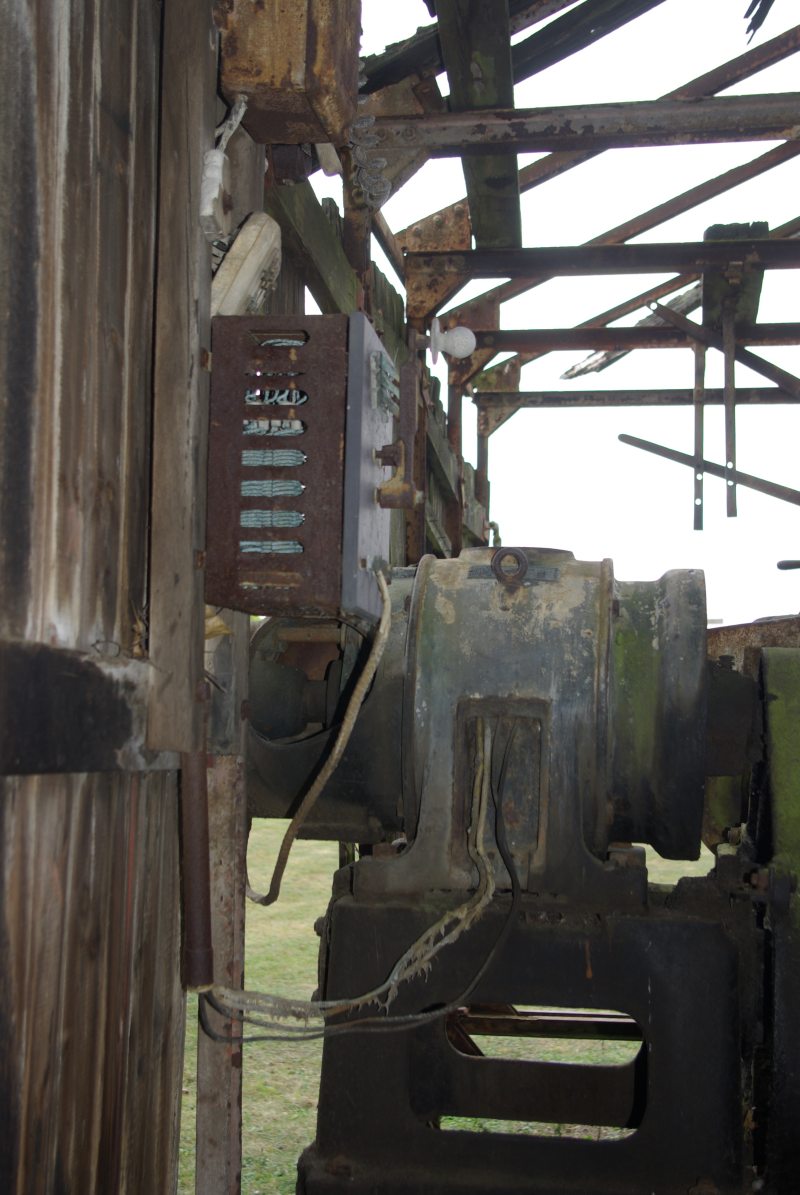

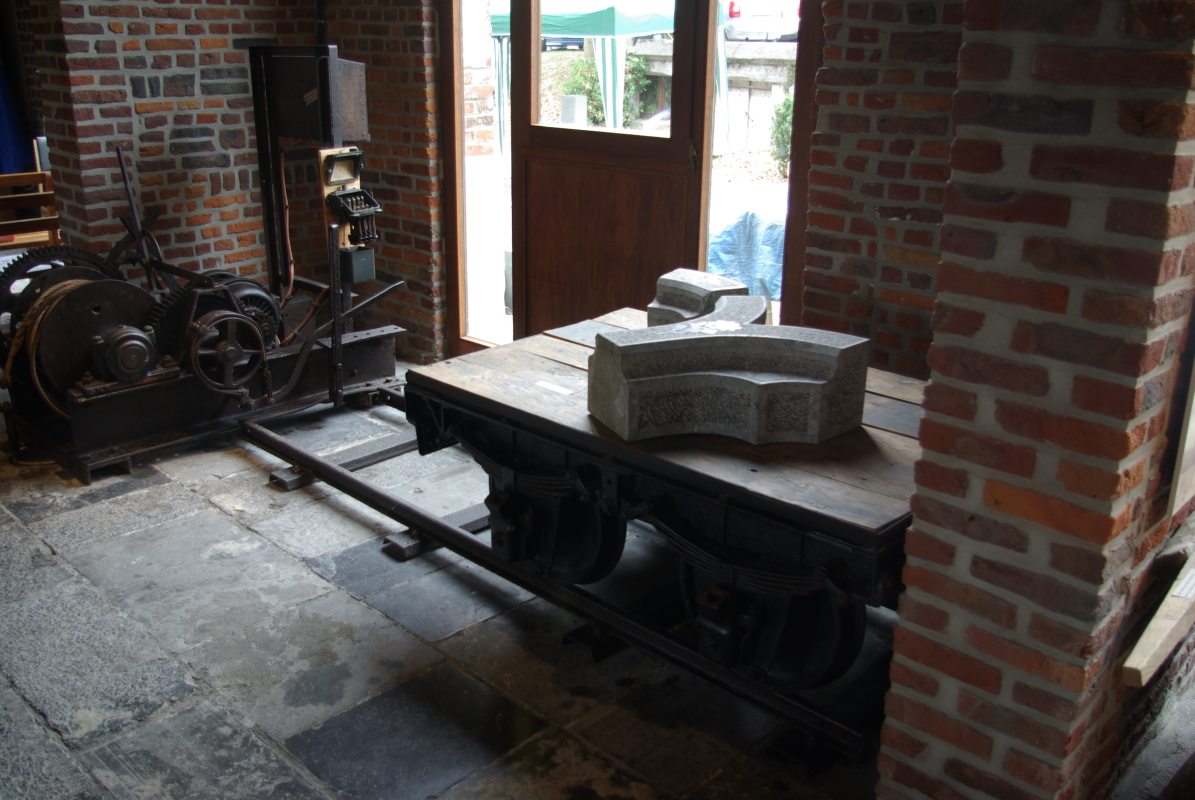

Le moteur et son système de commande

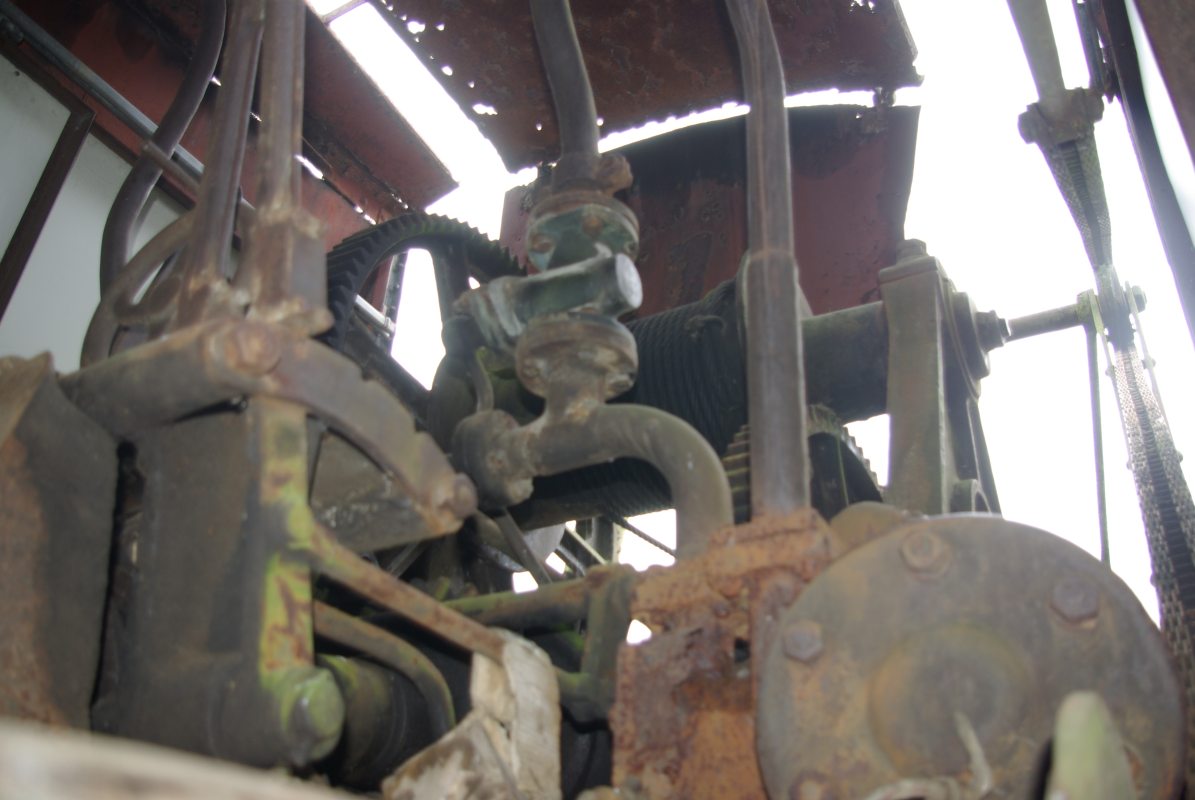

Les crabots pour assurer les divers entrainements

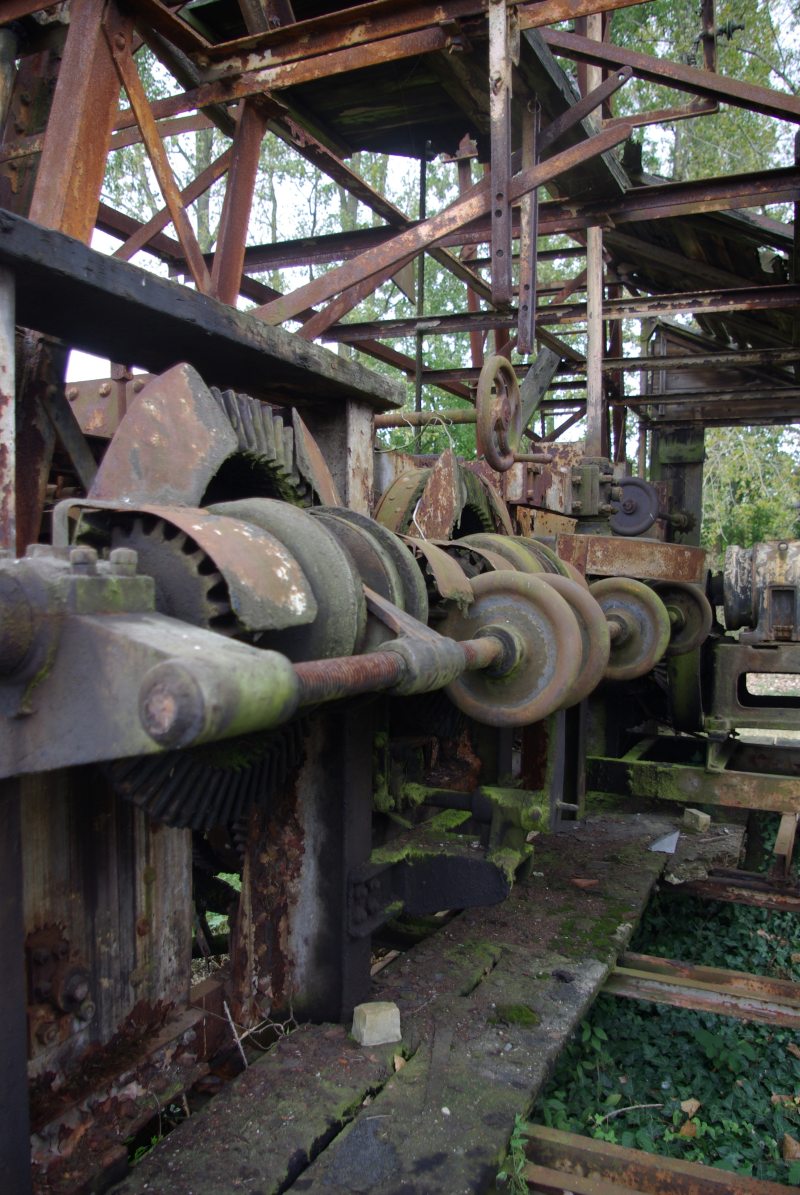

Tout un système de pignons et couronnes pour assurer les diverses commande à partir du moteur unique

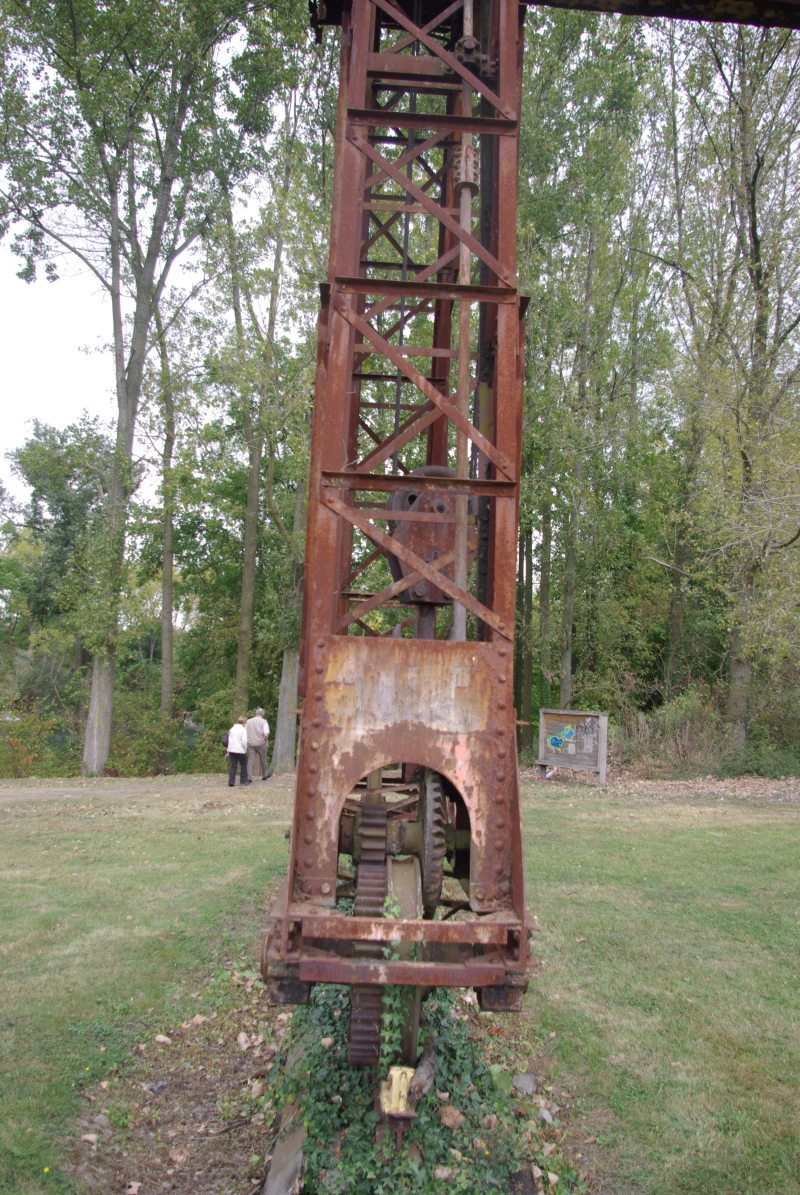

A droite en oblique vers le haut l'arbre de transmission

Cela doit pas être trop moche à reproduire sur un réseau miniature...
Je vois déjà Pélican démonter un réveil pour récupérer les engrenages

BG

[locotram]

Eh ben, il fallait trouver...

[BG1000]

Oui bon ce n'est pas toujours facile de faire un Quizz.
et bravo à malletslm qui a (presque) trouvé.

BG

[malletslm]

Merci BG1000 !

Je pense que Storm, en proposant un pont roulant, pressentait aussi un engin de levage de ce genre...

[BG1000]

Absolument et aussi le cardan de Zébu....

Mais bon il faut faire durer le plaisir...

J'ai pris les photos pour le quizz...

Je suppose que cette grue était utilisée en tête de carrière pour remonter les blocs.

Voir "Manutention de la pierre et chemins de fer industriels dans les carrières de Lessines" 1992 de George Nève éditeurs CHEL et ARBAC
Mais bon c'est pour du porphyre ici c'est du calcaire

BG

[BG1000]

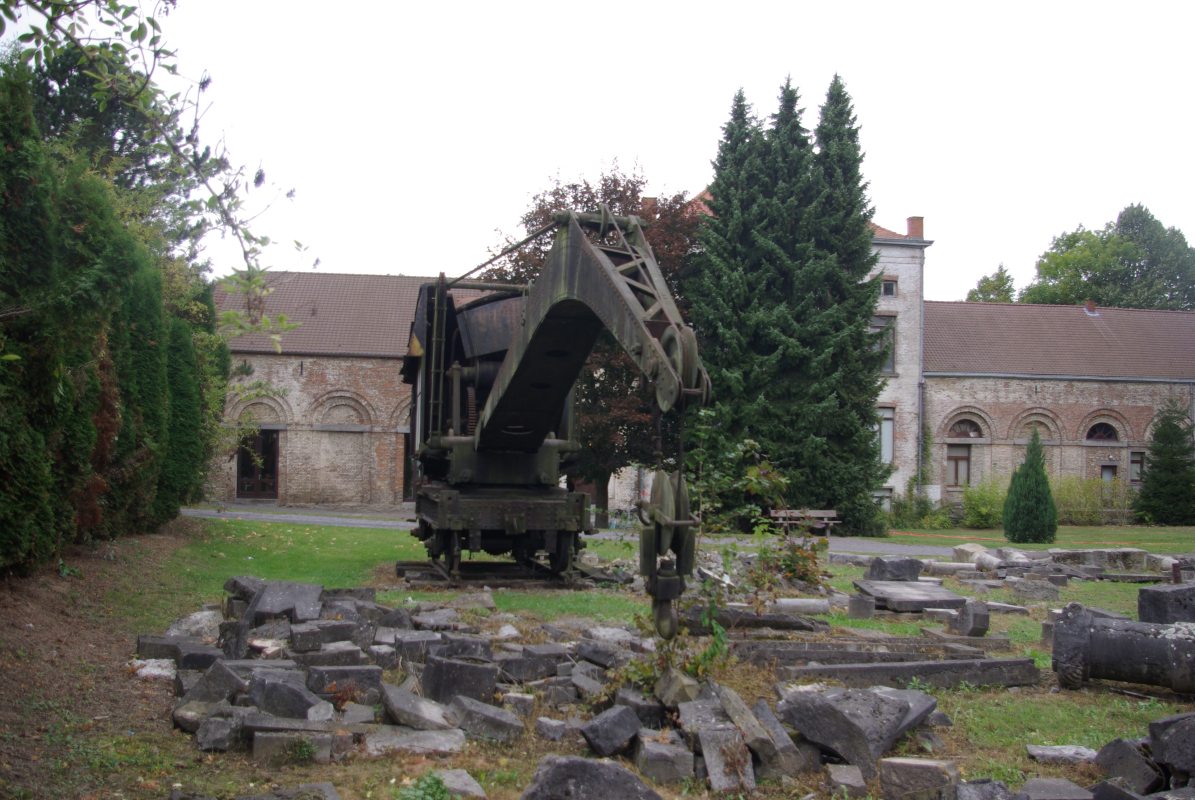

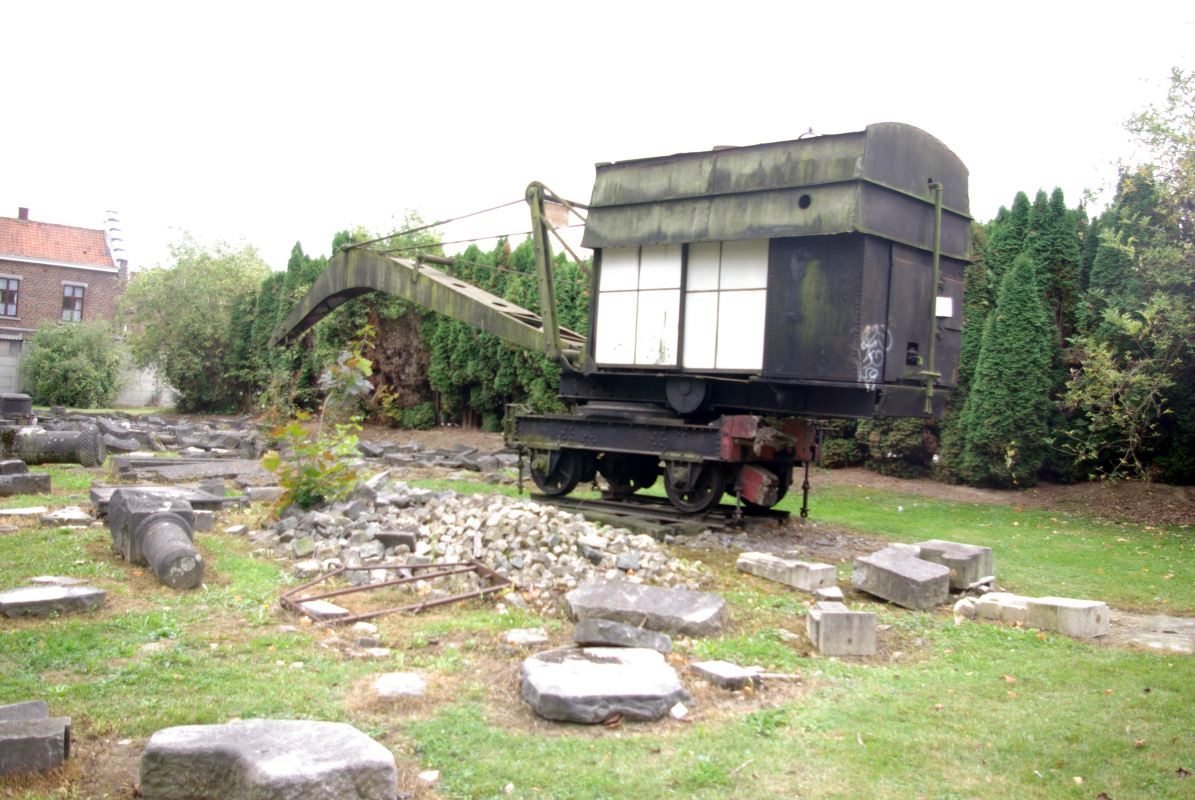

Continuons la visite, une grue à vapeur

Son mécanisme

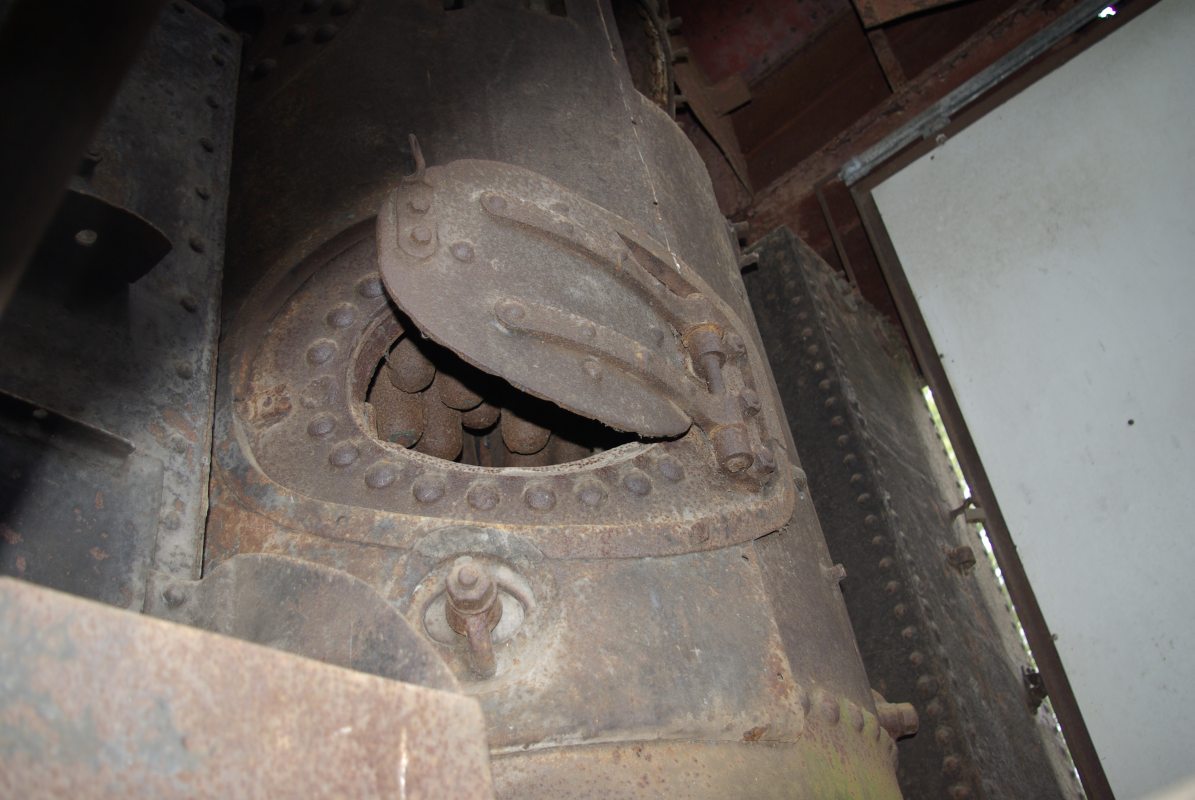

Sa chaudière et ses tubes sur-chauffeurs

BG

[BG1000]

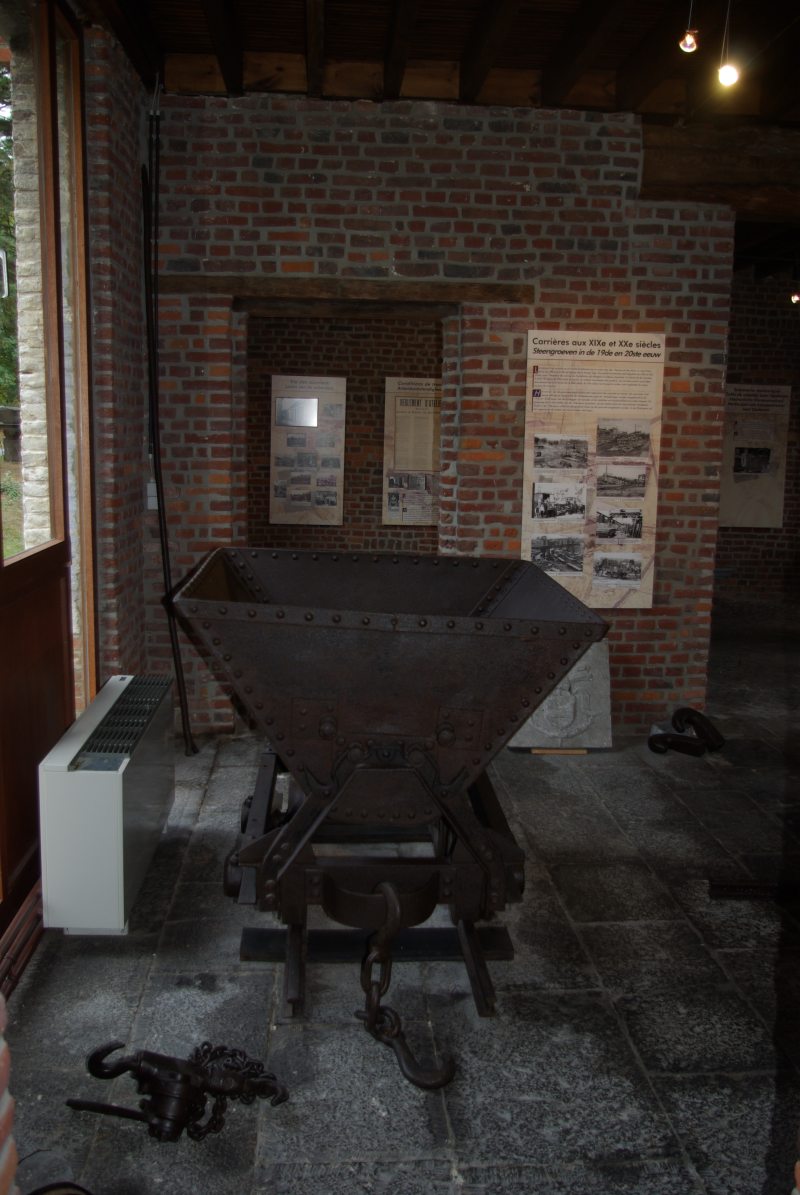

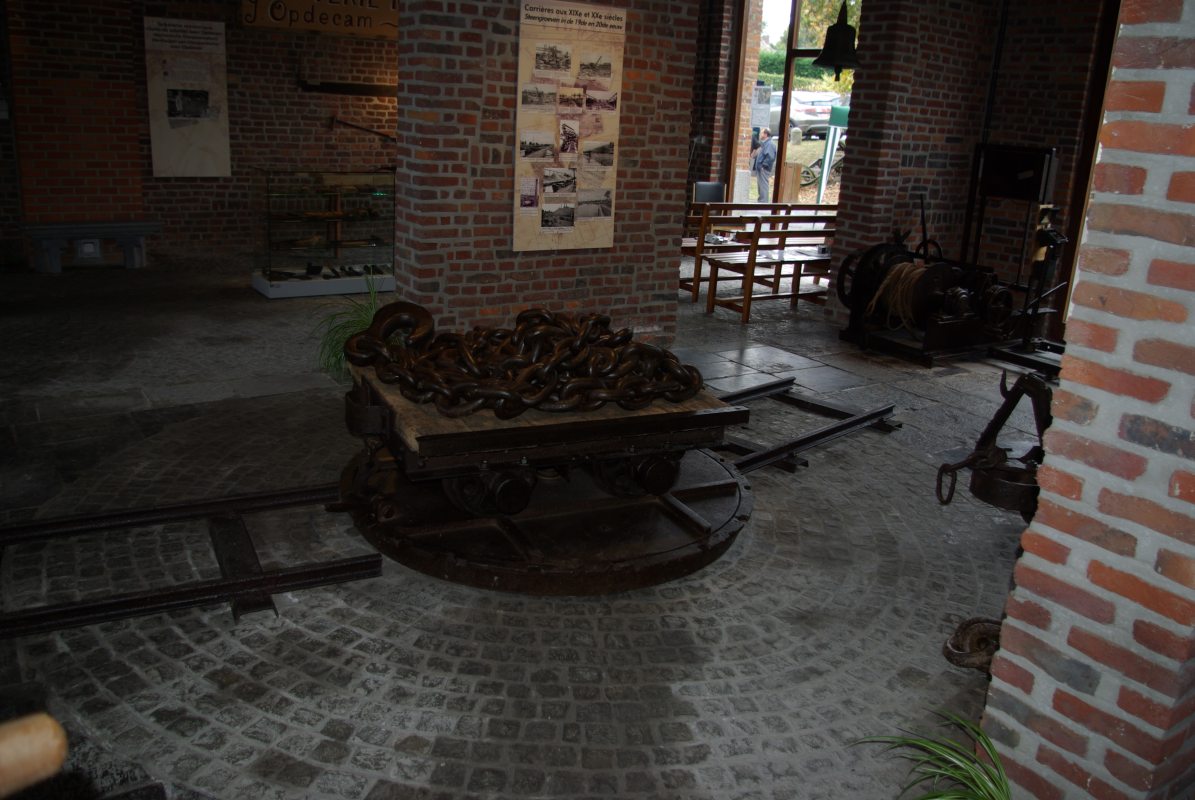

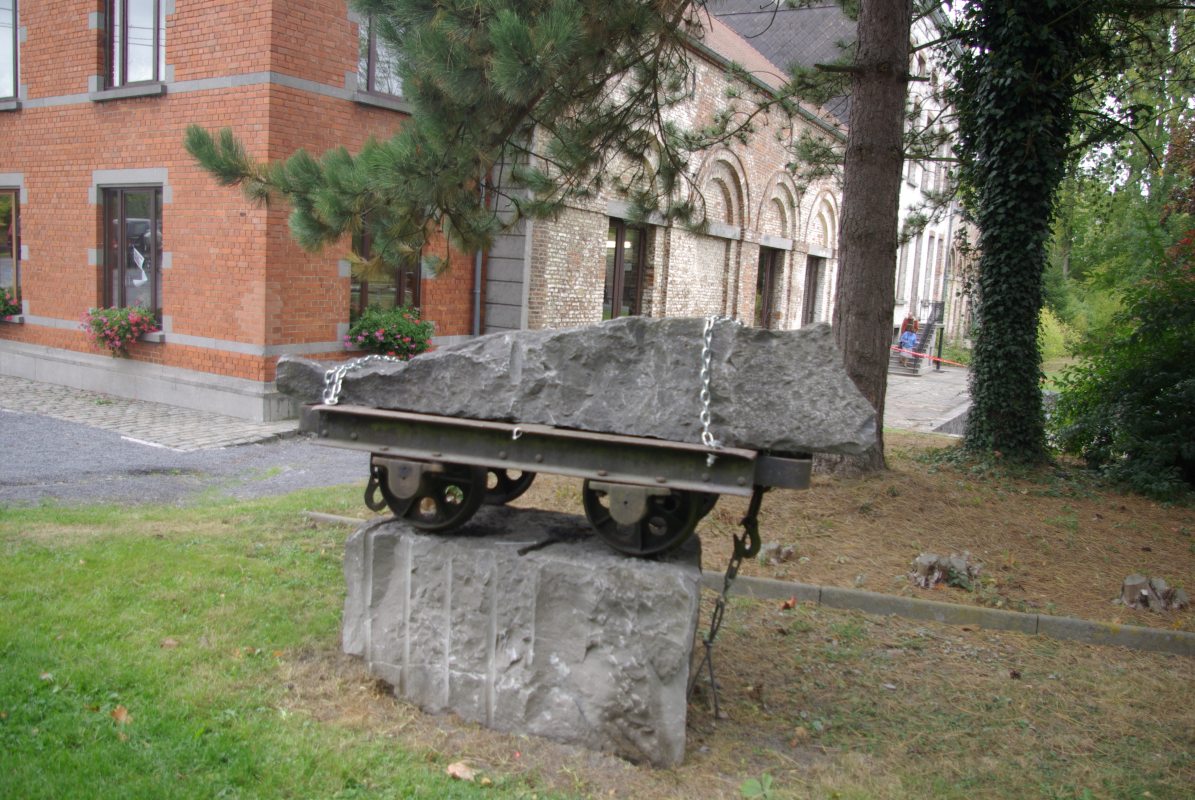

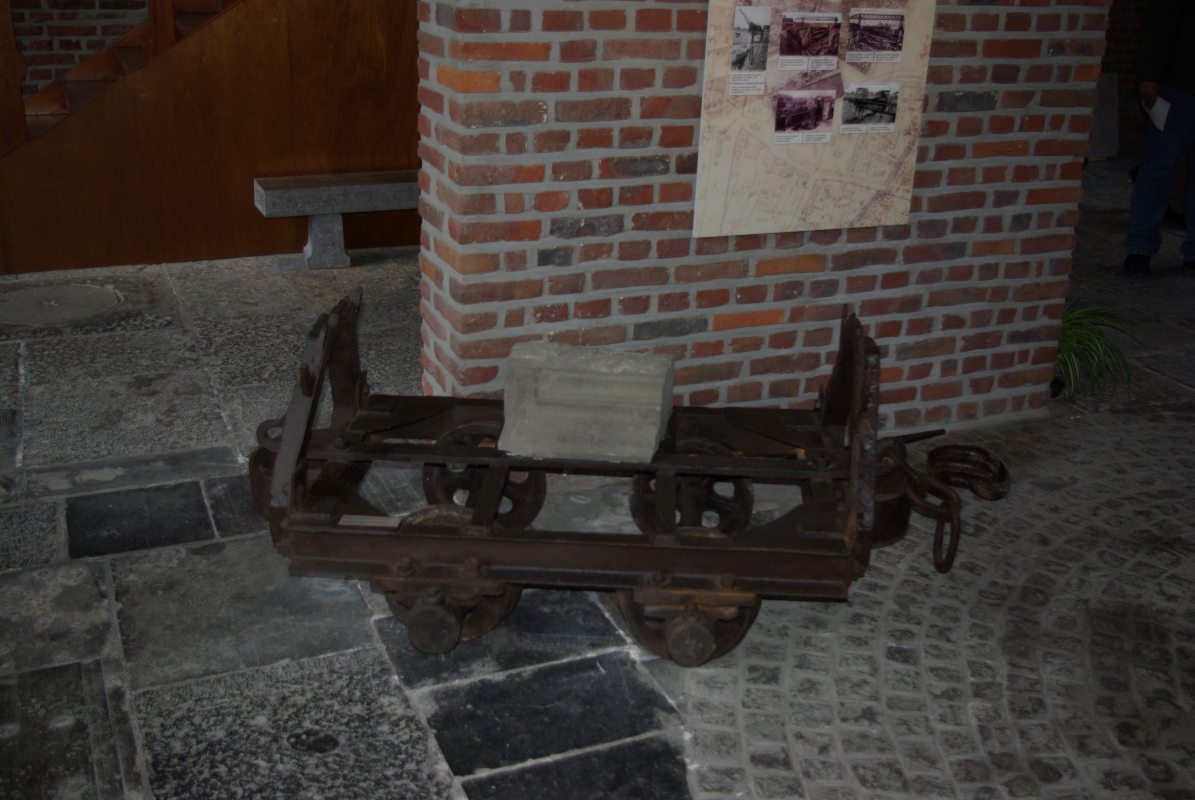

Quelques vue de wagonnet dans le musée

BG
PS il n'y a pas eu le transfert d'un tel wagonnet qui servait de cloture venant du Lampiste .... il y a longemps

[pelican]

superbe coin à visiter !! merci pour les photos et bravo à malletslm !!

[Le lampiste]

Ps il n'y a pas eu le transfert d'un tel wagonnet qui servait de cloture venant du Lampiste .... il y a longemps

Effectivement, ce wagonnet servait de clôture dans une ferme de Sart Eustache et fut achetée pour le prix de 100 francs belges (2,5euros).
Après restauration, il fut utilisé au RRR (Rail Rebecq Rognon).
Lorsqu'ils n'en eurent plus l'usage, il fut stocké dans un jardin jusqu'à sa récupération par l'ASVi pour rouler sur le mini réseau a voie de 60 du dépôt; Ce réseau, financé par TRAMANIA ne fut jamais utilisé après le départ de ses administrateurs. Actuellement, il est confié a TRAMANIA.

Remarquez les boites monobloc en fonte
