Re: La 020 T à vapeur vive de JP

Messagepar pelican » 10 08 2014 à 08:39

:ok ... on suit la construction ... ;)
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 35836
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: La 020 T à vapeur vive de JP

Messagepar cloclo57 » 10 08 2014 à 18:03

superbe et quelle patience :maitre: :maitre:
Avatar de l’utilisateur
cloclo57

Messages: 966
Enregistré le: 03 05 2011 à 19:23

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 10 08 2014 à 20:30

Bonsoir à tous !
Merci merci !Ce n'est pas de la patience, mais simplement l'envie d'avoir des wagonnets qui ressemblent à des wagonnets
en métal, assez gros pour êtres manipulés à souhait et puis, la petite 020T était bien seule ! :rod_coeur :rod_coeur
J'en possède bien une bonne vingtaine en HOe, ce n'est pas comparable ;) ;)
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 15 08 2014 à 16:49

Bonjour à tous !

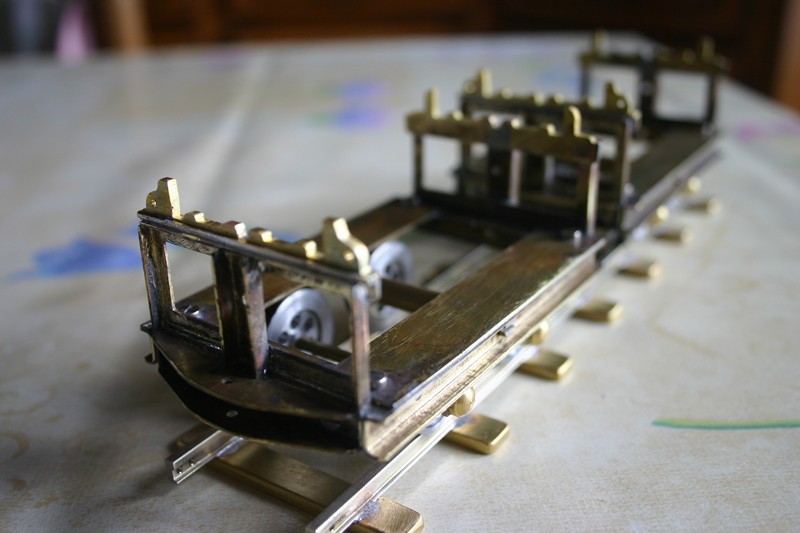

La suite ! Les rails des berces sont enfin soudés en lieu et place ;)

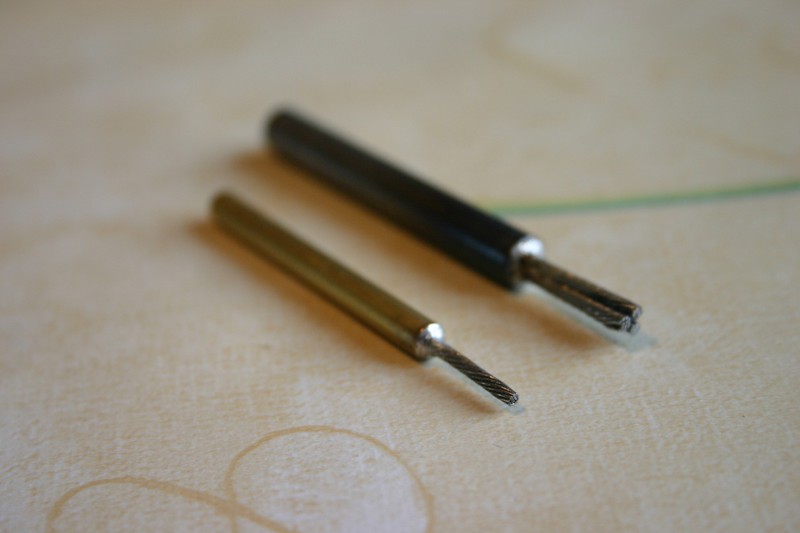

Pour grattouiller la soudure et les résidus du décapant dans les angles. A partir de sections de câble de vélo diamètre 1.5, j'ai bricolé deux ( grattouillons ) à monter sur la perceuse ! ;) ;)
Avec trois ex- tiges de traction pour riveteuses ( cassées ) j'ai réalisé deux bouterolles et une contre-bouterolle pour riveter mes petites pointes en laiton : Ce fut la
journée du traitement thermique ! Chaud Chaud :C1 :C1

La suite en photos !
Bonne soirée à tous ! :ipb-279 :ipb-279 :D5 :D5
Fichiers joints
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar pelican » 16 08 2014 à 09:33

Les gratouillons ... ça fait recette du terroir ... :rod_mdr2
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 35836
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: La 020 T à vapeur vive de JP

Messagepar vapeur65 » 16 08 2014 à 22:22

ne pas confondre gratouillons et gras couillons :rod_siflet :rod_mdr2
Avatar de l’utilisateur
vapeur65

Messages: 553
Enregistré le: 03 02 2012 à 18:57
Localisation: Hautes Pyrénées

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 18 08 2014 à 18:24

Bonjour à tous !
Gras touillon: cela fait Vosgien ! ( La soupe au gras = Pur cholestérol ! humm !!!! C7 C7 :prrrt: :prrrt: :prrrt:
Mon contremaître préfère les gras touillis :mdr2: :mdr2: :rod_mdr2 :rod_mdr2
Fichiers joints
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 08 09 2014 à 20:10

Bonjour à tous !

J'ai repris tranquillement ( Comme un retraité ) la construction des bennes basculantes :H1

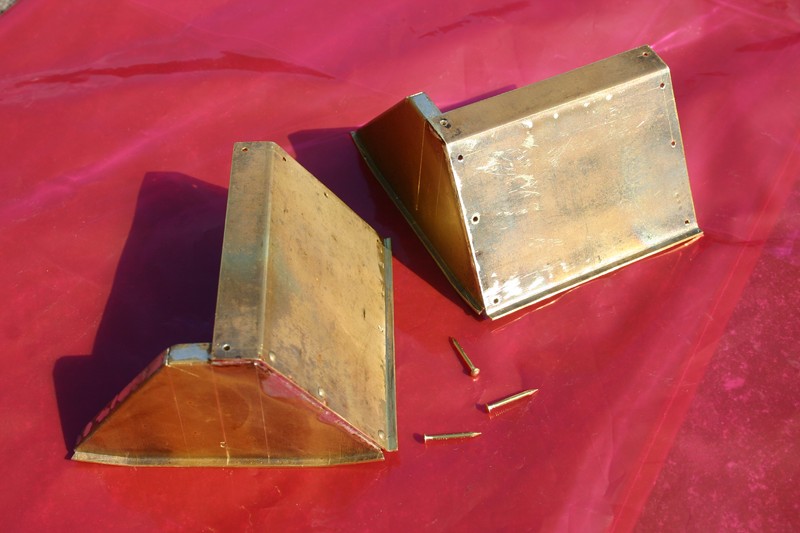

Dans un premier temps, je voulais les riveter ! Mais,mauvaise surprise :C2 :C2 A la pose, les rivets ont tendance à se coucher et me décalent les pièces entre elles
Il a fallu ruser C7 C7 ! Je les soudent à l'étain avant de contre-percer et leur rivetage ( Pas trop logique, mais ça marche ) :prrrt: :prrrt:

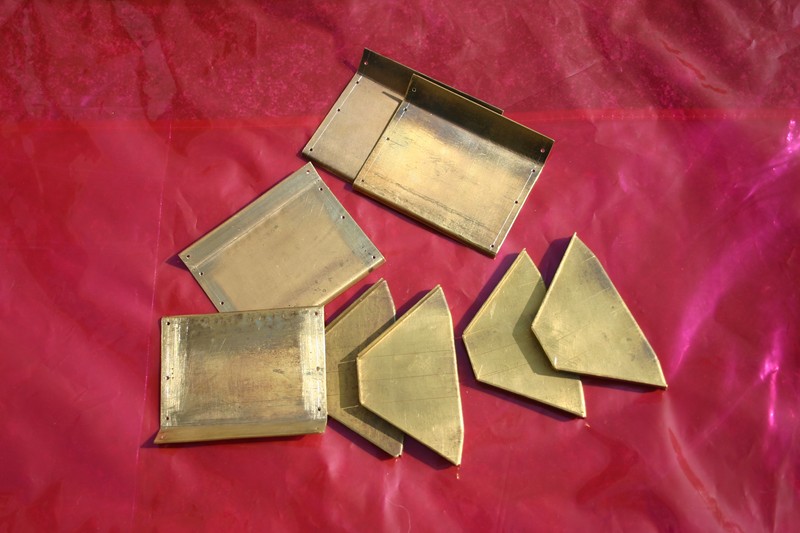

De même, j'avais prévu de réaliser le développement des flans en une seule pièce et après réflexions, je les ai faites en deux pièces, pour avoir plus de précision et la
possibilité de pouvoir les ajuster ;) ;)
Ci joint les deux premières photos !

Bonne soirée à tous !
Fichiers joints
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 18 09 2014 à 14:42

Bonjour à tous !

Un petit retour sur le montage des bennes basculantes !

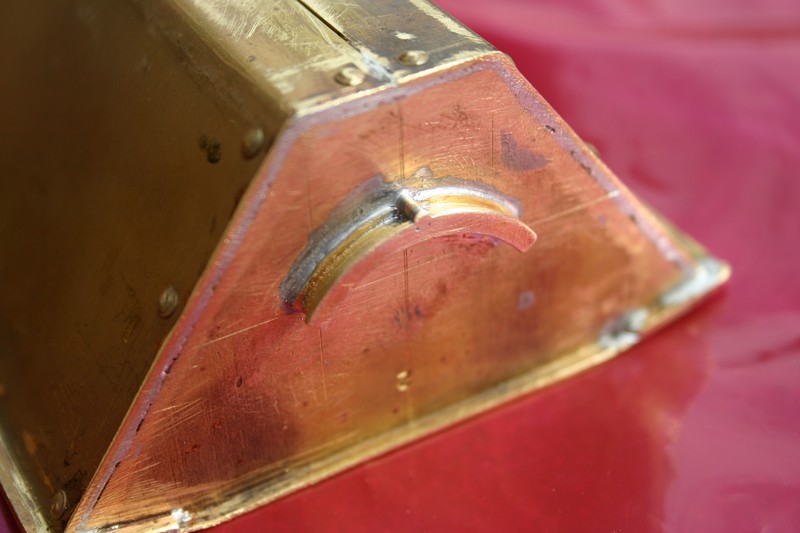

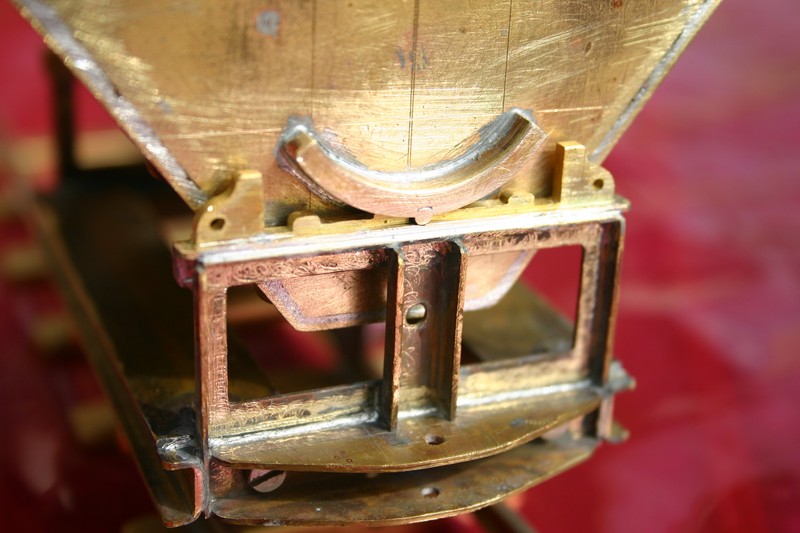

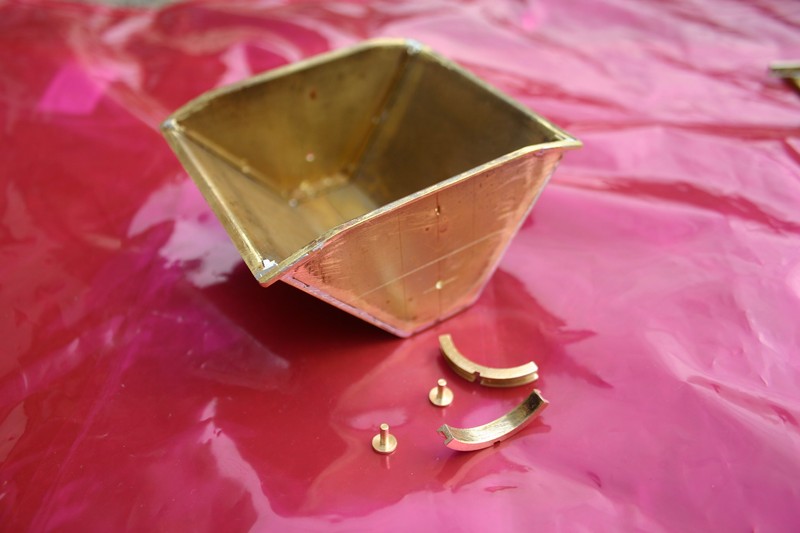

Première opération: Le pointage à l'étain du deuxième coté de la benne, suivi du perçage et de leur rivetage avant soudure définitive à l'étain ;)

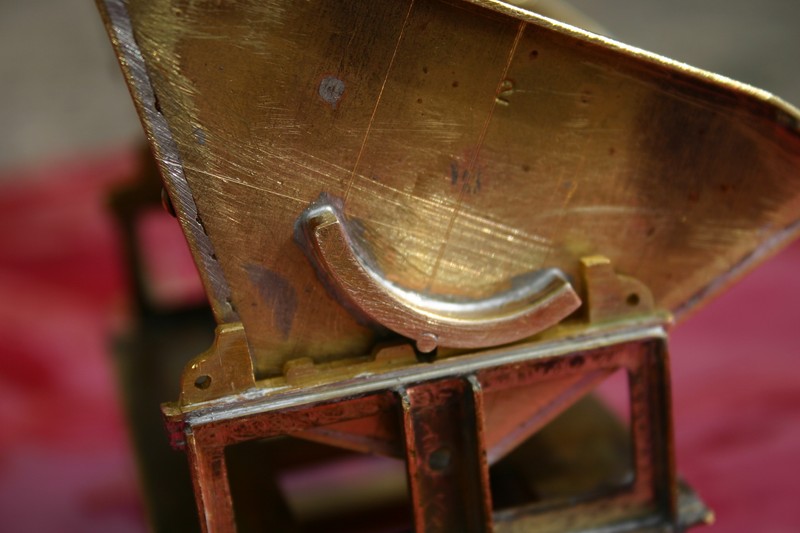

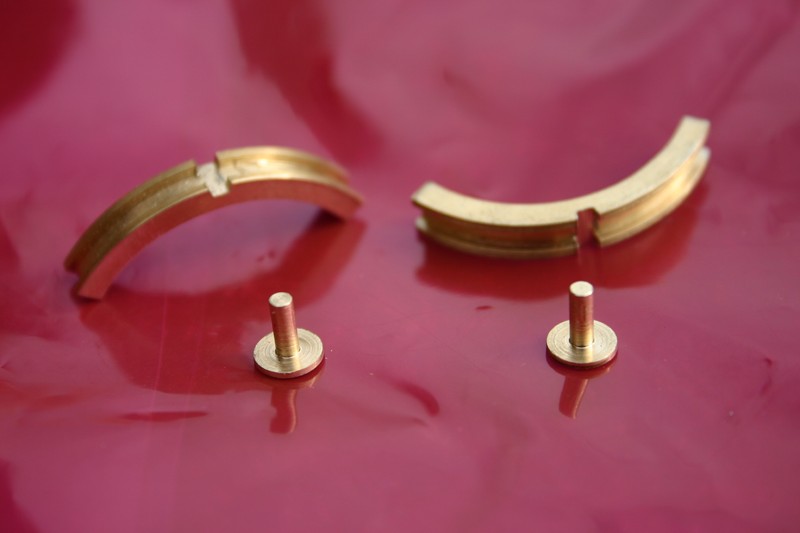

Et enfin la découpe et le montage des berces de basculement : Un tracé a facilité leur positionnement . Leur centrage est assuré par un axe Diam- 2 en laiton tourné
cet axe fait saillie dans le chemin de roulement de la berce et sert également de pion de centrage lorsque la benne est en position horizontale !
Avec mes documents , les photos et le catalogue Decauville, je n'ai pas pu déterminer ci ce pion de centrage existait ou pas ? à cet endroit, il y avait une tête de rivet
et je ne vois pas l'envers de la berce . Et sur le rail de cette berce, il y a bien une encoche bien centrée ! :D3 :D3 :D3 :D3
Troisième opération: l'ajout des angles supérieurs de la benne ( à cet endroit, il manquait du métal ) Quatre petites bandes de laiton avec un pli écrasé d'un coté sont
soudées à l'étain en lieu et place ! Un coup de lime ! Et bascule ma benne !!!!!! :C4 :C4 :C4

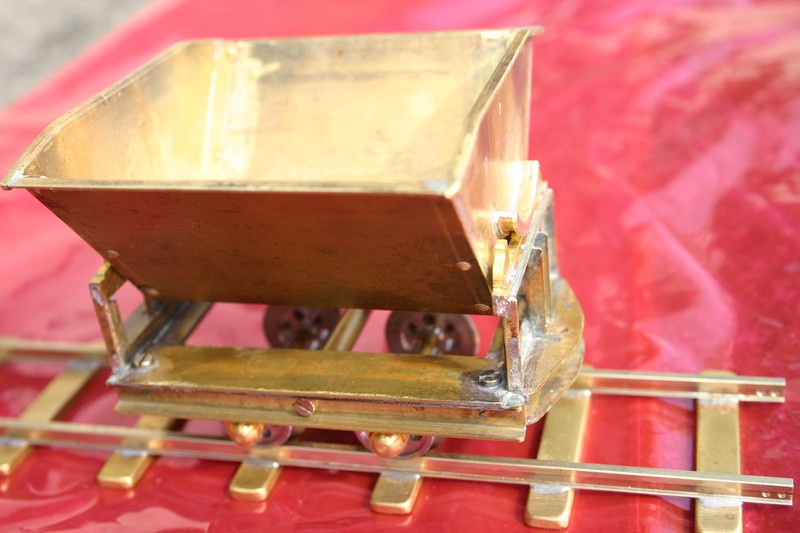

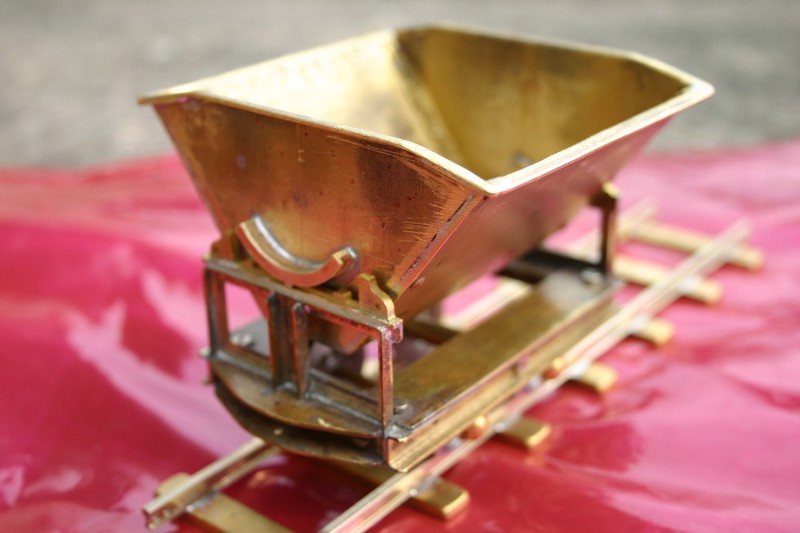

La suite en photos !
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 18 09 2014 à 14:59

J'ai cliqué trop vite au mauvais endroit ! Et devinez quoi ?????????????? pas de photos ! H4 H4 H4 H4 H4
Les voici !
Bonne journée à tous !
Fichiers joints
IMG_9736 [800x600].JPG
IMG_9736 [800x600].JPG (40.56 Kio) Vu 1301 fois
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar Victor le chat » 18 09 2014 à 20:12

Waouw ! :C4 :C4 :C3 :C3 E2 E2 E2 E2 E2 E2 E2 E2 E2
Elle est magnifique cette berline ! :ipb-251 :ipb-251 :rod_coeur :rod_coeur
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Victor le chat
Smiley's addict and chatterbox !

Messages: 5702
Enregistré le: 17 07 2011 à 15:50
Localisation: Issy-les moulineaux, Le Plessis Robinson et Draguignan (durant les vacances)

Re: La 020 T à vapeur vive de JP

Messagepar Tram47 » 18 09 2014 à 21:53

PAREIL !!!!!
Félicitations !!!!!!
Président de la Compagnie Ferroviaire de Guyenne & Gascogne .
Avatar de l’utilisateur
Tram47

Messages: 396
Enregistré le: 14 12 2007 à 01:14
Localisation: Aquitaine -Lot & Garonne -

Re: La 020 T à vapeur vive de JP

Messagepar Christophe_Menier » 18 09 2014 à 22:33

Oui, c'est du bon travail !! E2
Christophe_Menier


Re: La 020 T à vapeur vive de JP

Messagepar pelican » 19 09 2014 à 07:43

Joli !!! E2 E2 E2

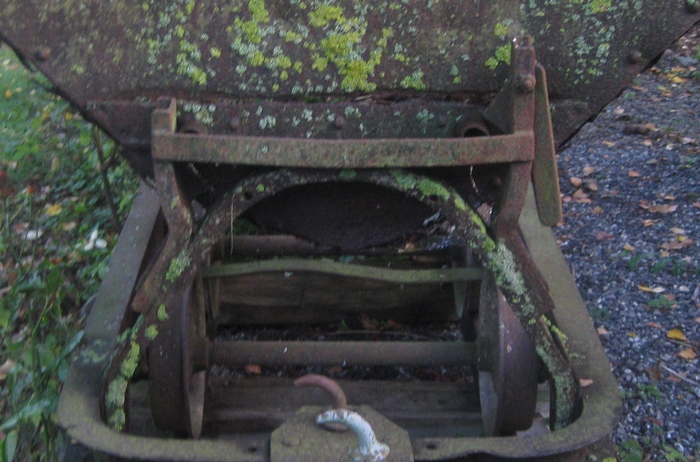

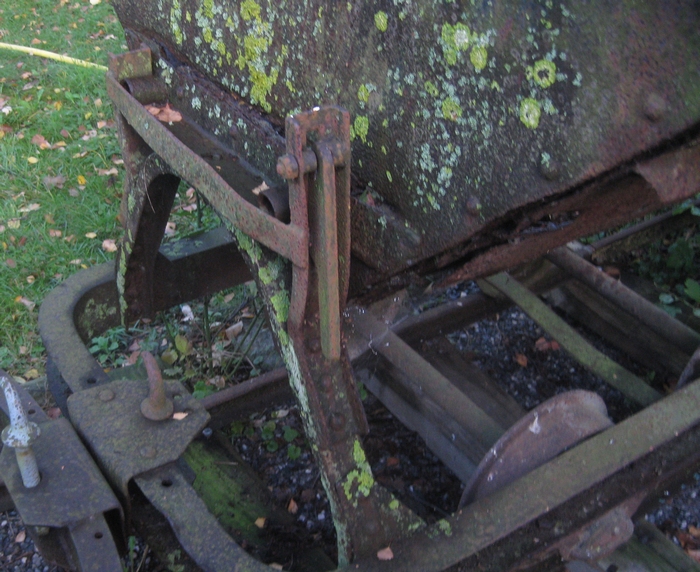

la benne qui est dans mon jardin a un système de basculement plus rustique ;)



Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 35836
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 20 09 2014 à 19:54

Bonjour à tous !
Merci ! merci ! Pour vos compliments :maitre: :maitre: :maitre: J'avais les chevilles qui enflaient,mais je ne savais pas pourquoi ! Maintenant, je sais :rod_mdr2 :rod_mdr2
Les Péliwoigonnets des photos doivent êtres plus récents que mon modèle Decauville : Ils sont plus simples et moins cher à fabriquer, plus légers ;) ;)
Les industriels devaient surement ruser pour contourner les brevets déposés pour les systèmes de basculement :E1

Bonne soirée à tous !
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30
