Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 26 05 2014 à 20:07

Re-bonjour !
Merci pour le compliment :maitre: :maitre: :maitre:
Vu le profil des anciens rails JEP ou Hornby employés: Le rayon ne servirait à rien, quand à la pente,cela m'obligeait à fabriquer une pince pour
reprendre les roues au tour, et 2°sur 5.5 mm, cela doit être inférieur à l'épaisseur d'une patte de mouche: Je fais donc profil bas :oups2: :oups2:
J'ai donc simplifié au maximum ! Yfautpas le dire ! :mdr2: :mdr2:
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar Christophe_Menier » 26 05 2014 à 20:46

oopps... désolé, j'ai rien dit :|

C'est vrai que c'est petit, je me référais au 5".

Je pinaille : tu pourrais utiliser un outils avec un rayon de 1mm par exemple et finir ton épaulement avec 2° (une patte de mouche #A8 ).

En tous cas, beau travail E2
Christophe_Menier


Re: La 020 T à vapeur vive de JP

Messagepar cloclo57 » 02 06 2014 à 17:51

Bonjour jpvapeur54
Que dire .........c'est magnifique!! :rod_coeur je vais suivre avec attention
Avatar de l’utilisateur
cloclo57

Messages: 964
Enregistré le: 03 05 2011 à 19:23

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 02 06 2014 à 18:27

Bonjour à tous !

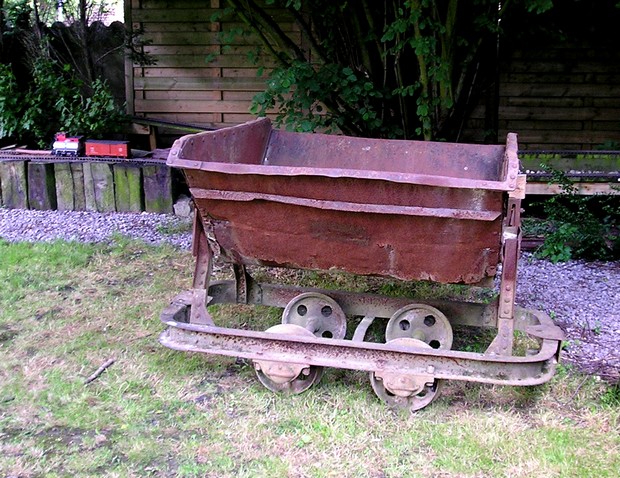

Les roues étant terminées, je passe à la suite en prenant quelques libertés avec le modèle Decauville !
Les paliers seront soudés sur deux faux longerons placés à l'intèrieur du chassis ( Un fixe et l'autre oscillant )

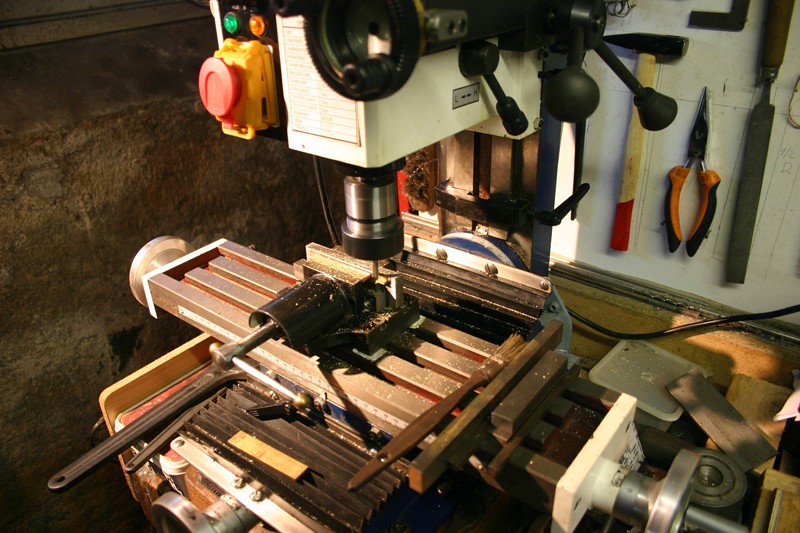

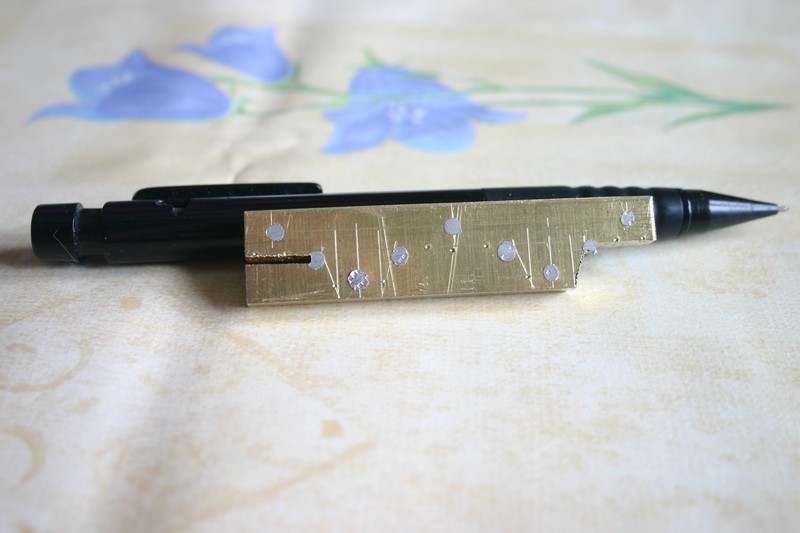

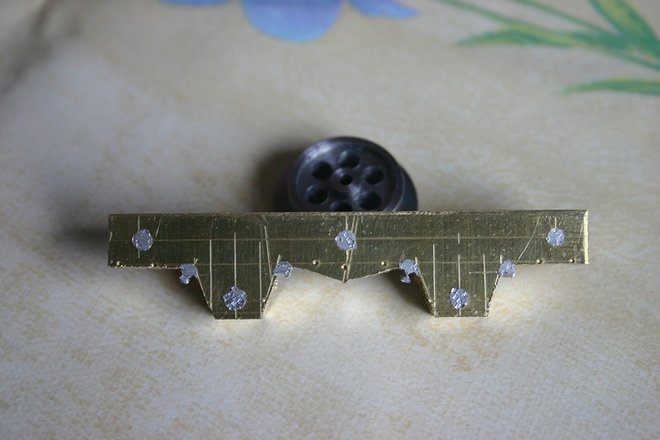

Pour "usiner" ces longerons en laiton de 15/10 èmes, je les ai rivetés ensemble avec de la tige d'alu- Diamètre 2 (Anciennes baguettes de métal d'apport)
de récup- ;) ;)

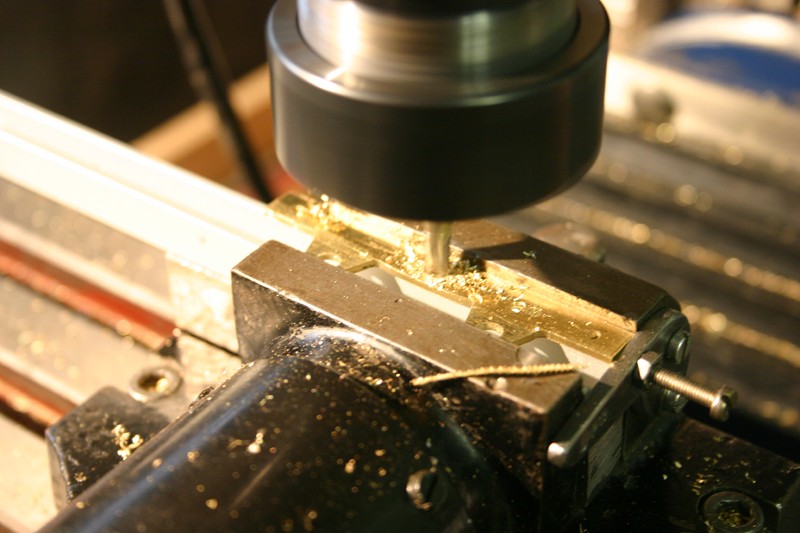

Et pour finir, j'ai fraisé les ailes des vrais longerons à 4 mm HT

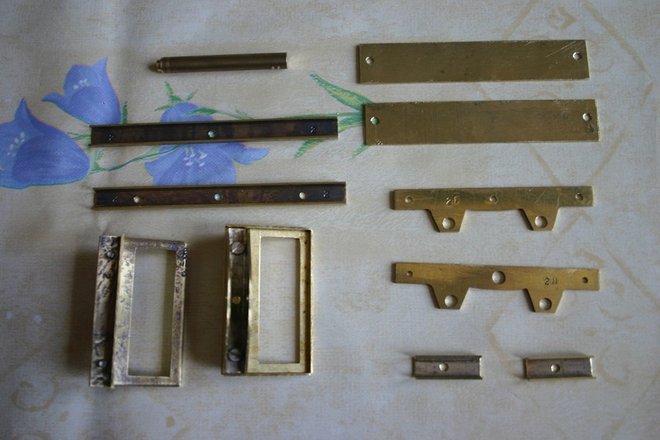

Voici quelques photos !
Bonne soirée à tous !
Fichiers joints
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 13 06 2014 à 18:42

Bonjour à tous !
Quelques vues sur l'avancement des travaux !

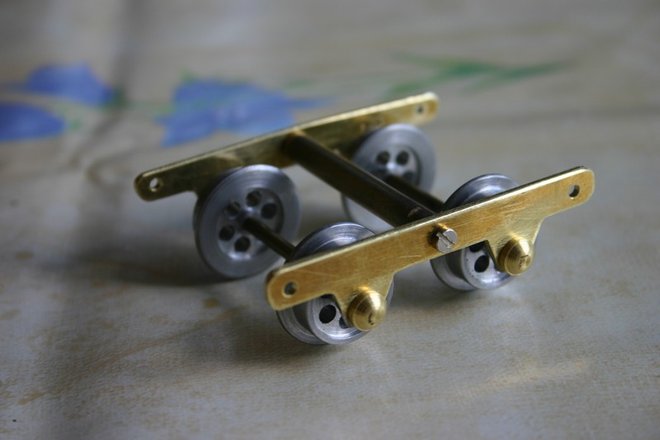

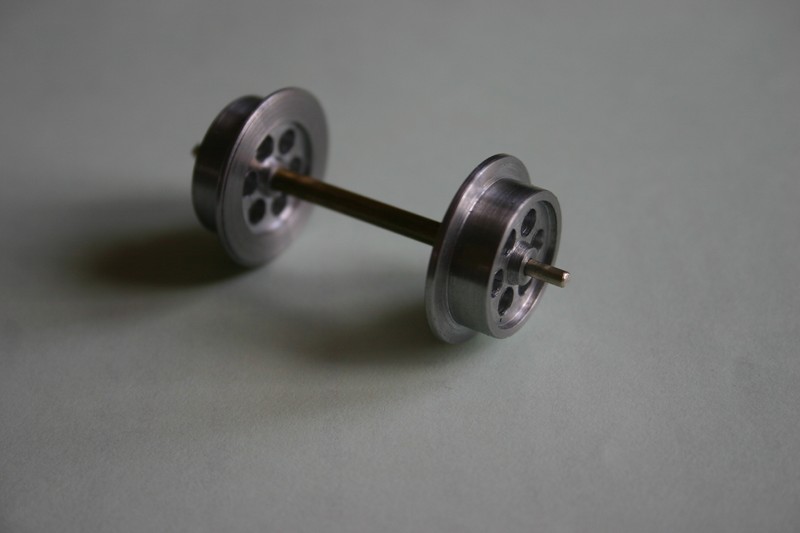

Les roues sont assemblés sur le tour par un tube de laiton de 3X2 . L'essieu est passé dans le tube: C'est un morceau de baguette de brasure diam- 2
qui passe librement ( Sans jeu excéssif ) à l'intérieur de ce dernier !

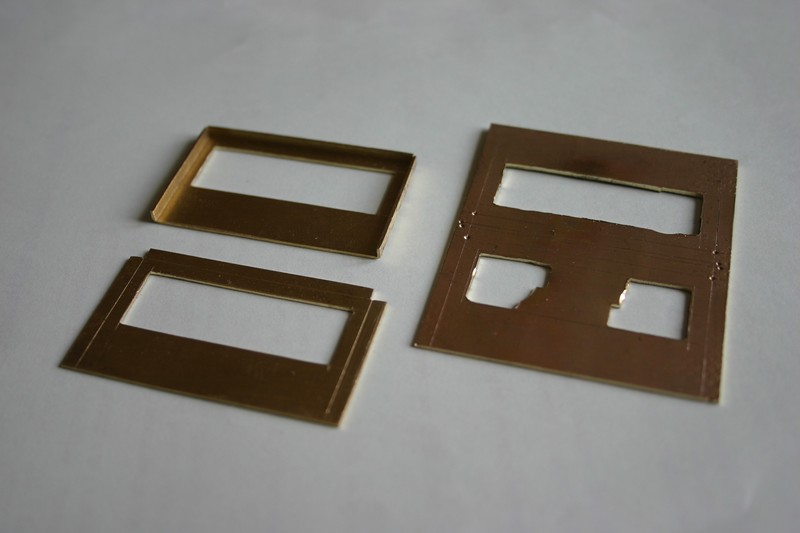

J'ai commencé à découper et plier les extrémités du chassis : C'est de la découpe à l'ancienne ( Traçage - perçage - scie et lime )
Le pliage se fait au marteau ! D9 D9
Fichiers joints
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar pelican » 14 06 2014 à 08:47

super :ok
les essieux sont vraiment bien :rod_coeur
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 35815
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 29 06 2014 à 18:13

Bonjour à tous !

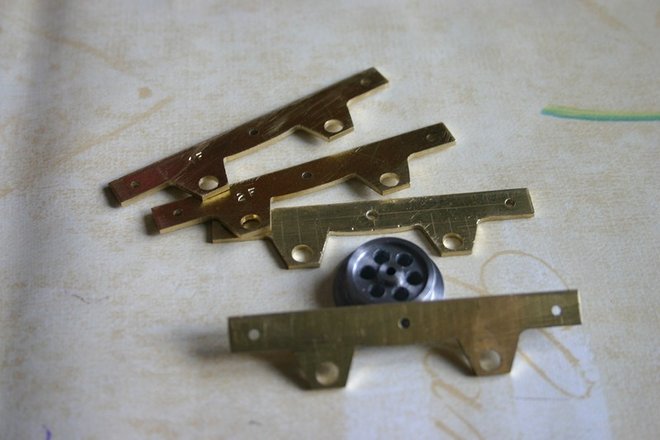

Quelques photos sur la suite des travaux !

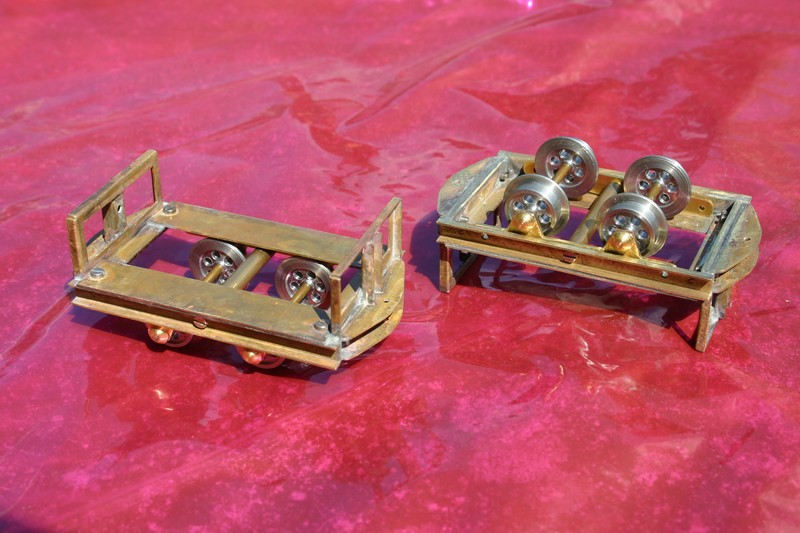

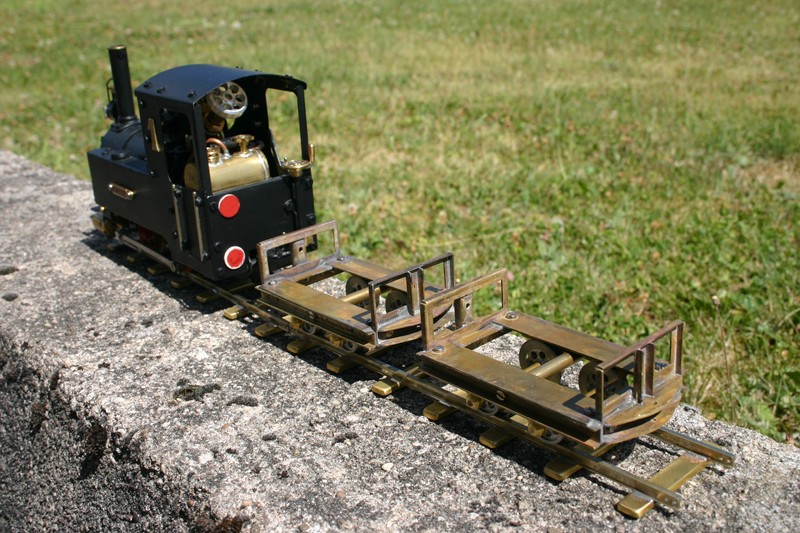

Les deux chassis sont presque complets : Il manque les boîtes d'essieux, les attelages et les berces des bennes ;)
Comme il y avait beaucoup de pièces à assembler en même temps,j'ai préféré en visser quelques unes entre-elles avant soudure et éviter que le tout ne
se transforme en jeu de mikado :E1

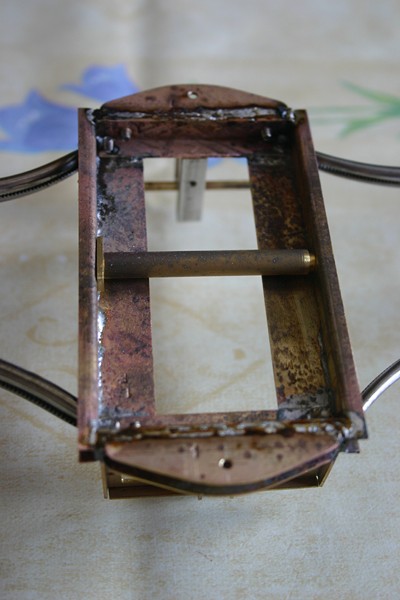

Comme on peut le voir sur les photos,le laiton de 10/10 èmes que j'utilise est très oxydé sur une face :cry: :cry: Cette face la, j'essaye de la cacher
au maximum ! Les faux longerons supports des boîtes d'essieux et leur traverse restent démontables ( Sur un côté ce longeron peut osciller de 2 mm)

Bonne journée à tous !
Fichiers joints
IMG_9414 [800x600].JPG
Le décapant à laissé un dépôt de sel corrosif
IMG_9414 [800x600].JPG (50.37 Kio) Vu 957 fois
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 01 07 2014 à 18:32

Bonjour à tous !

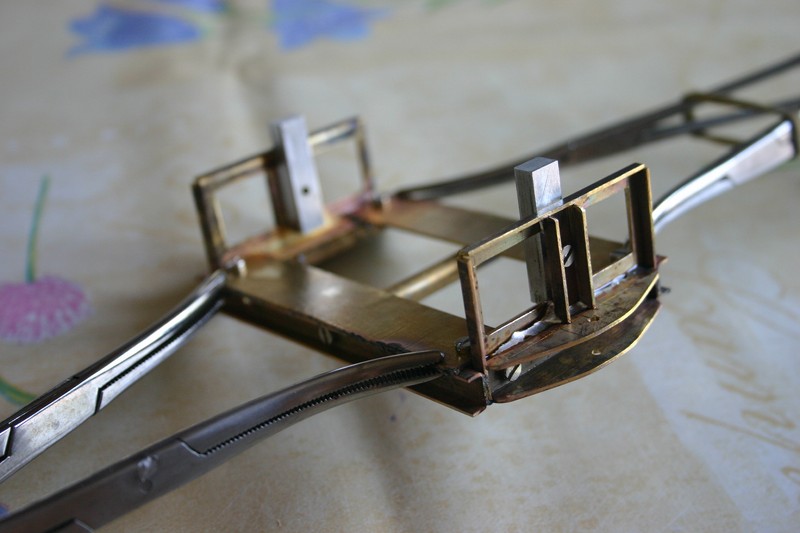

Quelques photos du chassis de mes oigonnets et du faux chassis à longeron oscillant intégré , il est vissé sur les vrais longerons , ce qui me permet de sortir les essieux : Les boites sont soudées à l'étain :F5 :ipb-279 :D5

Bonne soirée à tous ! :D5 :D5 :D5
Fichiers joints
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar pelican » 01 07 2014 à 22:37

Superbe ... :rod_coeur :rod_coeur :rod_coeur E2 E2 E2
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 35815
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: La 020 T à vapeur vive de JP

Messagepar cloclo57 » 02 07 2014 à 20:58

Salut jpvapeur54
j'en bave quelle maitrise :maitre: encore, encore, encore. :F5
Avatar de l’utilisateur
cloclo57

Messages: 964
Enregistré le: 03 05 2011 à 19:23

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 03 07 2014 à 11:54

Bonjour à tous !

Merci pour les compliments ! :maitre: :maitre: :maitre: :maitre: :maitre:
Ils ne sont pas si beau que cela: Ils ne sont pas terminés, qu'ils sont déjà oxydés !
pour voir ce que cela donne: Je vais me découper un proto- de benne en carton

Que me conseillez vous comme couche d'accrochage à employer avant peinture ( Si possible en aérosol ) ??????????,, :F9 :F9

Bonne journée à tous !
Avatar de l’utilisateur
jpvapeur54

Messages: 452
Enregistré le: 21 09 2012 à 20:30

Re: La 020 T à vapeur vive de JP

Messagepar Christophe_Menier » 03 07 2014 à 23:07

beau travail E2
Christophe_Menier


Re: La 020 T à vapeur vive de JP

Messagepar pelican » 04 07 2014 à 07:52

jpvapeur54 a écrit:Bonjour à tous !

Merci pour les compliments ! :maitre: :maitre: :maitre: :maitre: :maitre:
Ils ne sont pas si beau que cela: Ils ne sont pas terminés, qu'ils sont déjà oxydés !
pour voir ce que cela donne: Je vais me découper un proto- de benne en carton

Que me conseillez vous comme couche d'accrochage à employer avant peinture ( Si possible en aérosol ) ??????????,, :F9 :F9

Bonne journée à tous !

déjà oxydé, comme dans la vraie vie ... D9 C7



j'utilise un primaire en bombe vendu chez brico machin : il est précisé sur la notice que c'est une protection du métal :F9
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 35815
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: La 020 T à vapeur vive de JP

Messagepar mlm » 04 07 2014 à 09:10

il doit en falloir des bombes :rod_mdr2 :rod_mdr2 :rod_mdr2
Avatar de l’utilisateur
mlm

Messages: 1953
Enregistré le: 05 09 2006 à 15:33
Localisation: Seine et Marne ou Gironde

Re: La 020 T à vapeur vive de JP

Messagepar pelican » 04 07 2014 à 09:13

Biesse ... :rod_mdr2 :rod_mdr2 :rod_mdr2
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 35815
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon
