La 020 T à vapeur vive de JP

Parlez-nous de vos locos et autres machines à vapeur vive. Vapeur vive, modélisme ultime ?
De même, si vous pratiquez notre hobby en extérieur, parlez-en ! Montrez-nous des photos de votre réseau. Donnez-nous envie de faire pareil !

Modérateurs: pelican, SteamyStef

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 25 11 2013 à 20:06

Coucou!
Il en manquait une petite dernière ! :E1
Bonne soirée à tous ! :D5 :D5 :D5
Fichiers joints
Avatar de l’utilisateur
jpvapeur54

Messages: 459
Enregistré le: 21 09 2012 à 19:30

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 06 01 2014 à 20:38

Bonjour à tous !

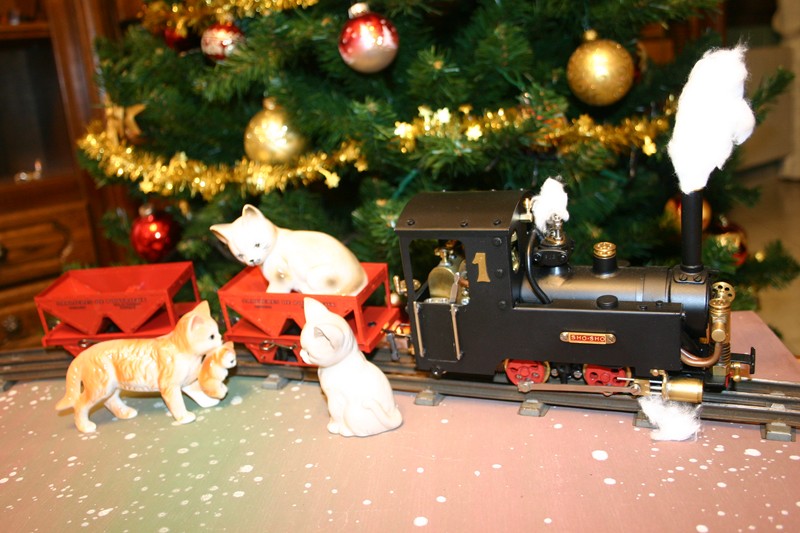

Le premier train du nouvel an chargé de bons voeux pour 2014 ! :ipb-251 :ipb-251 :ipb-251
Fichiers joints
Avatar de l’utilisateur
jpvapeur54

Messages: 459
Enregistré le: 21 09 2012 à 19:30

Re: La 020 T à vapeur vive de JP

Messagepar pelican » 06 01 2014 à 23:18

Super, la carte de vœux !! grand merci ! :maitre:
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 36168
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 24 01 2014 à 14:57

IMG_9306 [800x600].JPG

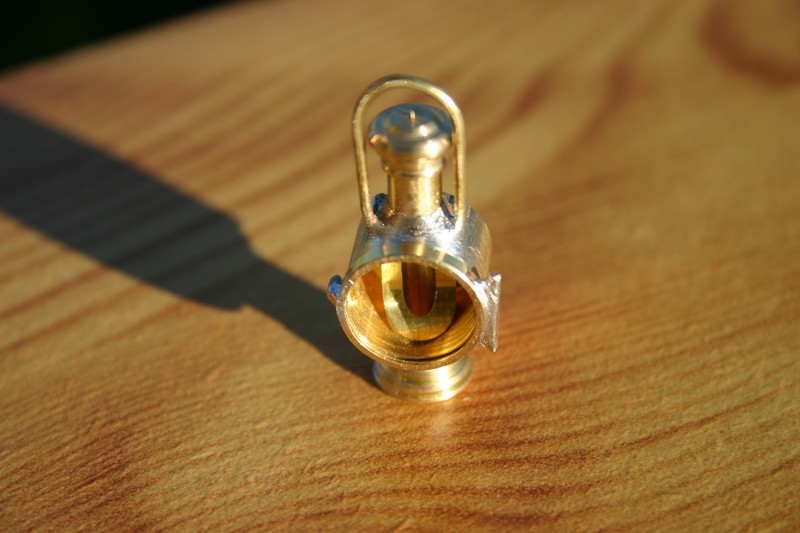

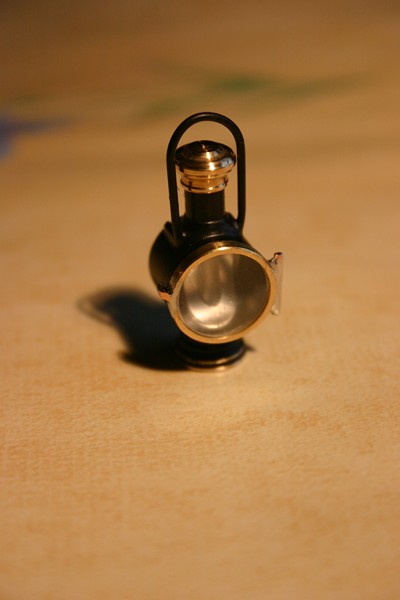

La lanterne en bonne place
IMG_9306 [800x600].JPG (41.81 Kio) Vu 1195 fois
Bonjour à tous !
En attendant les beaux jours et de nouveaux essais ( Avec une petite vidéo à la clé ) :^) :^) :^)

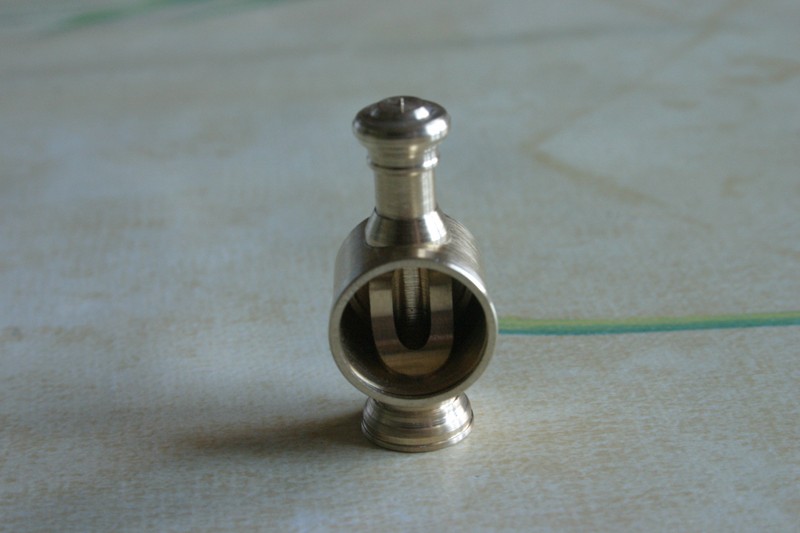

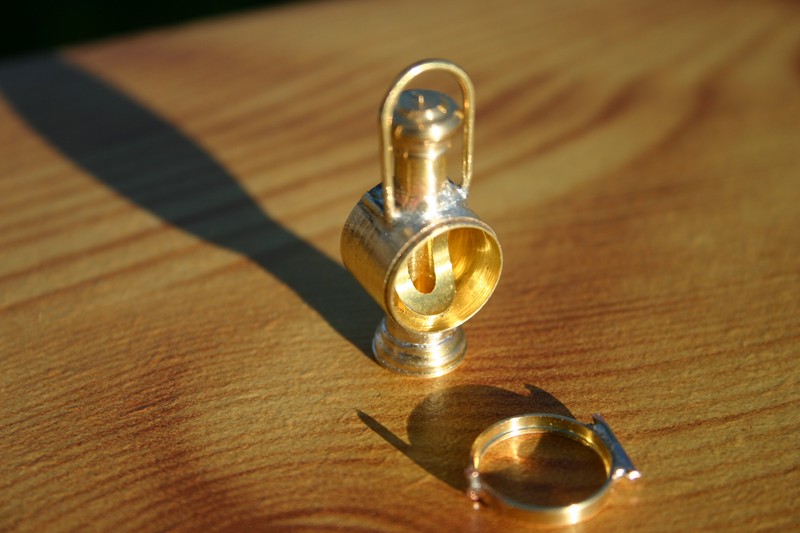

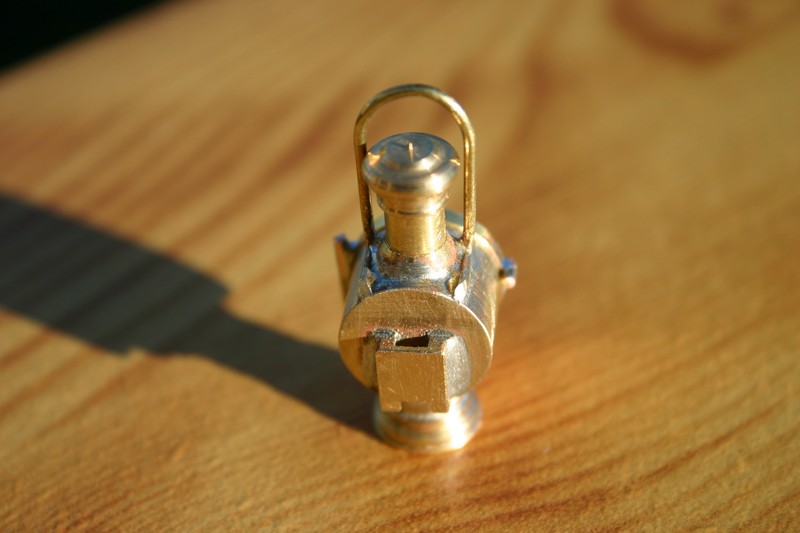

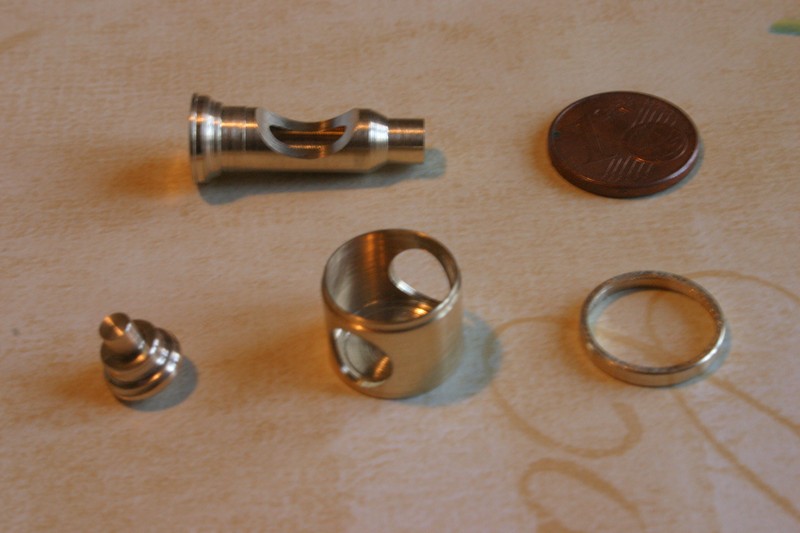

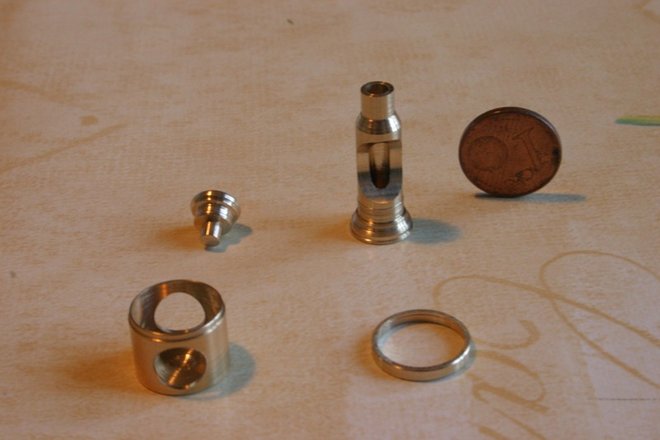

J'ai fabriqué une petite lanterne en laiton en m'inspirant du modèle que Decauville proposait en accessoire sur ses catalogues avec ses locomotives
de 6.5 - 8 et 10 Tonnes !
Elle mesure 34 mm de Hauteur totale pour un diamètre de 13.5 mm ! Ce qui donnerait un diamètre de 270 mm à l'échelle 1 ( Je ne connais pas les
dimensions des lanternes vendues par Decauville ) Trop gros pour une machine de chantiers ???? #B9 #B9 #B9
Ne voulant pas équiper ma loco- d'une boite à piles, elle ne fonctionne pas !( Pas la loco-, la lanterne ) ! :H2 :H2 :H2
Ci joint quelques photos
Fichiers joints

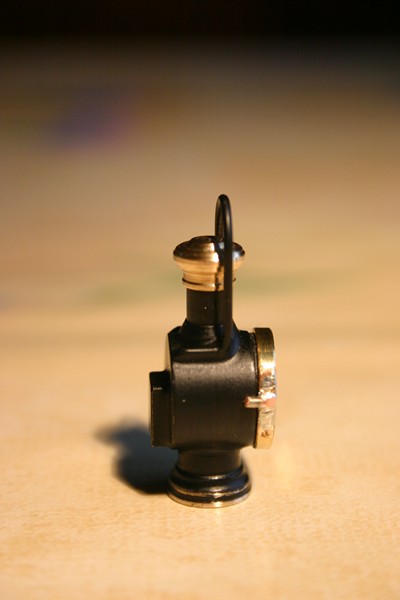

IMG_9298 [800x600].JPG

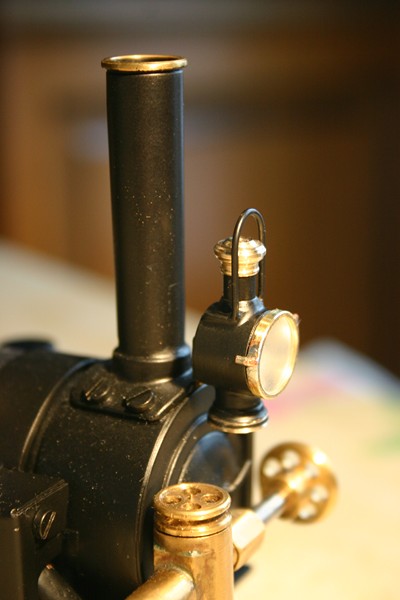

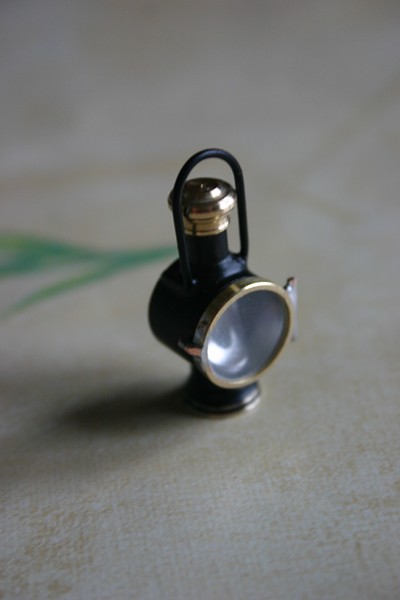

Et un petit coup de peinture !
IMG_9298 [800x600].JPG (28.44 Kio) Vu 1195 fois
IMG_9299 [800x600].JPG
IMG_9299 [800x600].JPG (31 Kio) Vu 1195 fois
IMG_9301 [800x600].JPG
IMG_9301 [800x600].JPG (28.82 Kio) Vu 1195 fois
Avatar de l’utilisateur
jpvapeur54

Messages: 459
Enregistré le: 21 09 2012 à 19:30

Re: La 020 T à vapeur vive de JP

Messagepar Le lampiste » 26 01 2014 à 15:06

Bravo, superbe lanterne,très bonnes proportions. E2 E2 E2
:F5
Avatar de l’utilisateur
Le lampiste

Messages: 1876
Enregistré le: 27 05 2009 à 13:31

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 28 01 2014 à 11:41

Bonjour à tous !
Bonjour au lampiste !
Merci pour les compliments d'un spécialiste de la lumière :maitre: :maitre: :maitre:
J'avais pensé vous adresser une photo,mais je n'ai pas voulu polluer votre site
Savez vous qui fabriquait ces lanternes pour Decauville ? ;) ;)
Avatar de l’utilisateur
jpvapeur54

Messages: 459
Enregistré le: 21 09 2012 à 19:30

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 05 03 2014 à 11:58

Bonjour à tous !

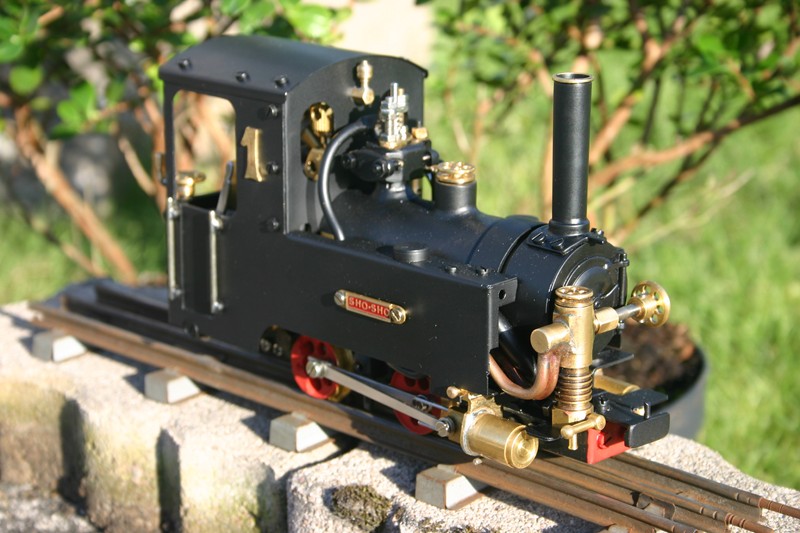

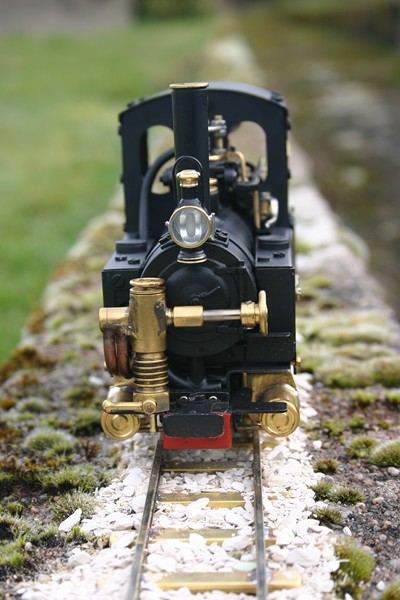

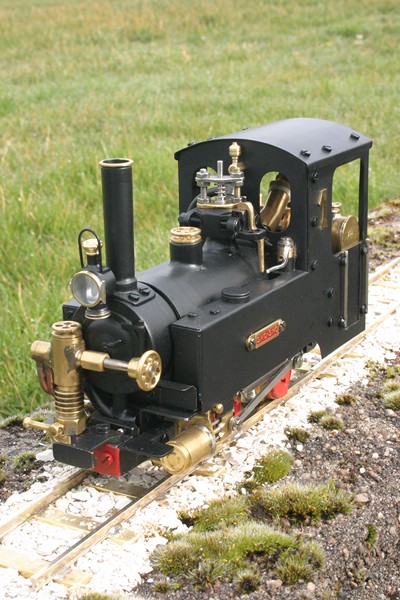

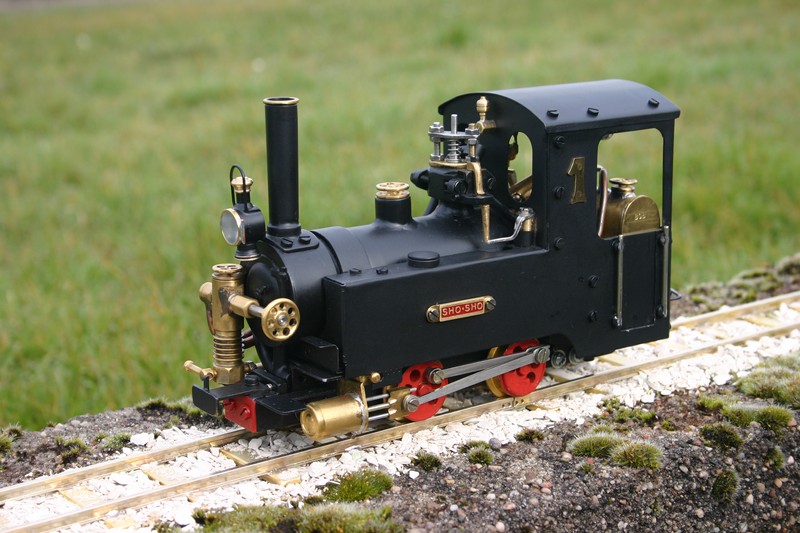

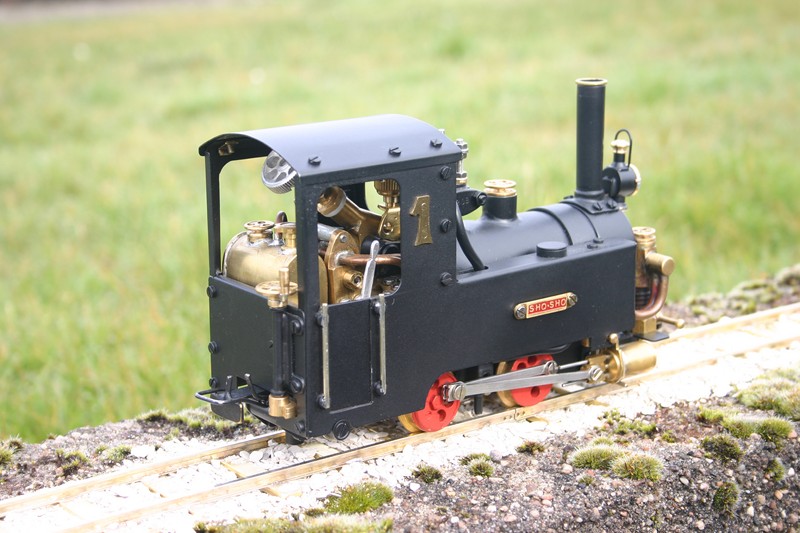

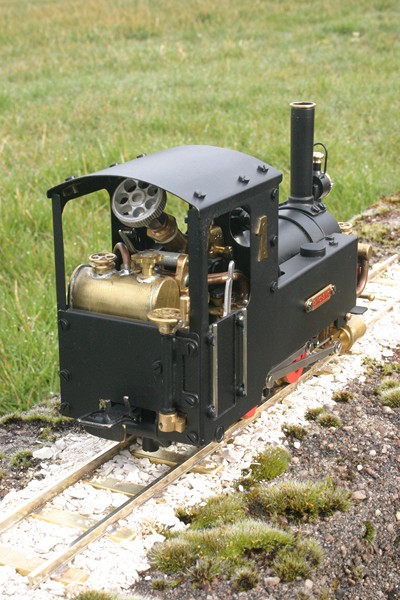

Encore quelques photos de la bête !

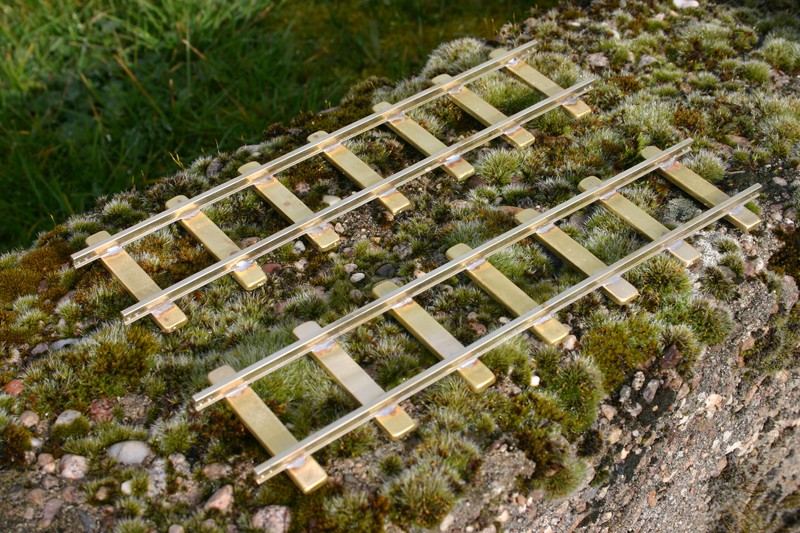

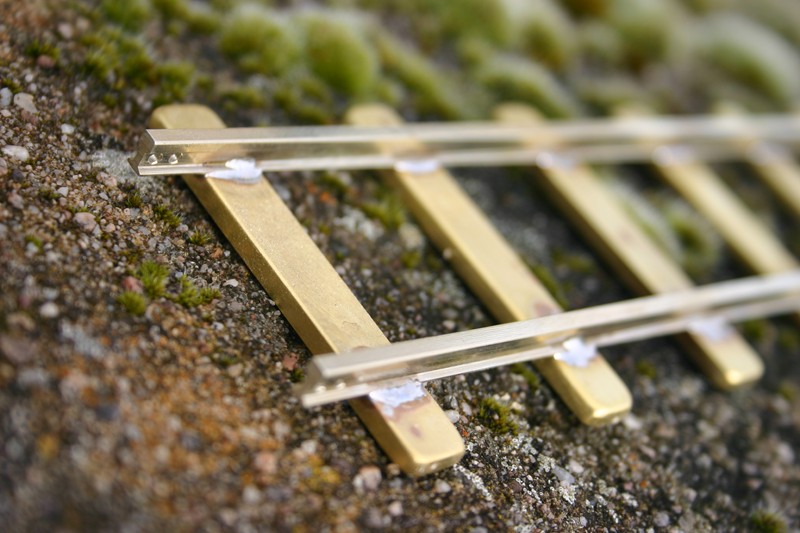

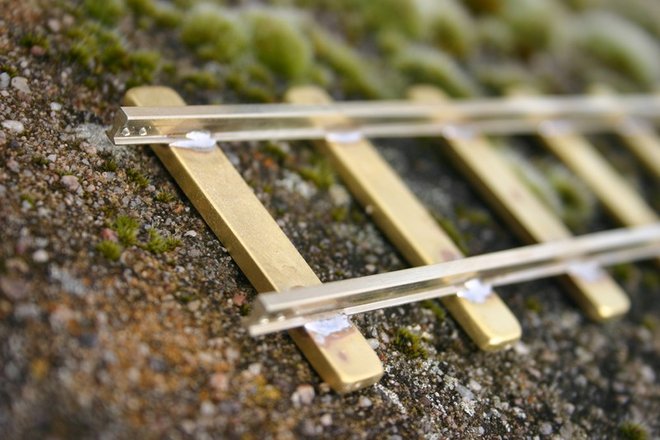

Pour la présenter, j'ai acheté une longueur de rail profilé (code ??? ) Haut- 5.04 larg- 2.85 en maillechort , que j'ai coupé en quatre !
une fois soudés à l'étain sur sept traverses en laiton de ( 56.6 x 9 x 3 ) j'ai obtenu deux éléments de voie de 60 de 227 mm de long !
Ce n'est ni du Péchot ni du Decauville , mais pour se faire tirer le portrait, c'est toujours plus beau qu'un élément de voie Jep tout rouillé ;)
Pour les photos, j'ai ballasté avec de la litière à chat :prrrt:
Fichiers joints
IMG_9320 [800x600].JPG
IMG_9320 [800x600].JPG (90.95 Kio) Vu 1061 fois
IMG_9328 [800x600].JPG
IMG_9328 [800x600].JPG (90.75 Kio) Vu 1061 fois
IMG_9331 [800x600].JPG
IMG_9331 [800x600].JPG (69.29 Kio) Vu 1061 fois
Avatar de l’utilisateur
jpvapeur54

Messages: 459
Enregistré le: 21 09 2012 à 19:30

Re: La 020 T à vapeur vive de JP

Messagepar pelican » 09 03 2014 à 09:10

superbe :ok

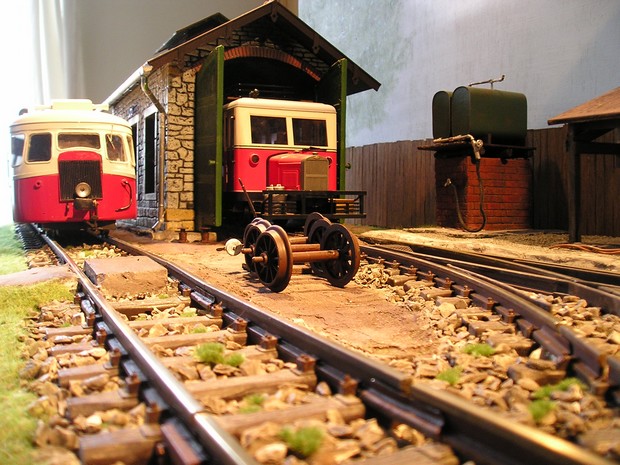

peut être teinter un peu ta litière pour chat ?? j'utilise de la gouache noire, que je dilue : je verse la litière dans un bocal, je verse la gouache diluée, je ferme le bocal, je wachotte, et on obtient un superbe ballast ! ;)

depot ambiance couleur 3.jpg
depot ambiance couleur 3.jpg (118.64 Kio) Vu 1005 fois
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 36168
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 10 03 2014 à 11:48

Bonjour à tous !

Le ballast avec de la litière à chat, c'était juste l'idée du moment : le temps d'une photo, du vite fait mal fait ,avant que le soleil ne se re-cache pour six mois : Pour bien faire, il aurait fallu le tamiser ( Pas le soleil; le ballast ) :ipb-279 :ipb-279
Question à Pélican: Es ce que le contenu du verre sur son nouvel avatar conviendrait pour teindre le ballast, ou serait' il dissout dans un bouillonnement
digne d'une expérience de chimie scolaire ?????? :rod_mdr2 :rod_mdr2 :rod_mdr2 :rod_mdr2 :rod_siflet ( J'ai honte :E1 :oups2: :oups2: )
Bonne journée à tous !
Avatar de l’utilisateur
jpvapeur54

Messages: 459
Enregistré le: 21 09 2012 à 19:30

Re: La 020 T à vapeur vive de JP

Messagepar pelican » 11 03 2014 à 08:34

je veux bien faire le test, mais ce serait gâcher ... C7
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 36168
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 12 03 2014 à 12:26

Bonjour à tous !
Quelques fois, il faut savoir gâcher avant d'arriver au résultat final ! D9 D9 D9
Bonne journée à tous !
Avatar de l’utilisateur
jpvapeur54

Messages: 459
Enregistré le: 21 09 2012 à 19:30

Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 21 05 2014 à 17:51

Bonjour à tous !

Ma petite 020 T, bien que n'étant pas une Péchot a le bourdon ! :H1
J'ai donc décidé de l'acompagner de deux wagonnets à benne basculante ! :rod_coeur :rod_coeur
Comme la loco-, ces wagonnets seront de dessin libre, construits avec un maximum de récup-

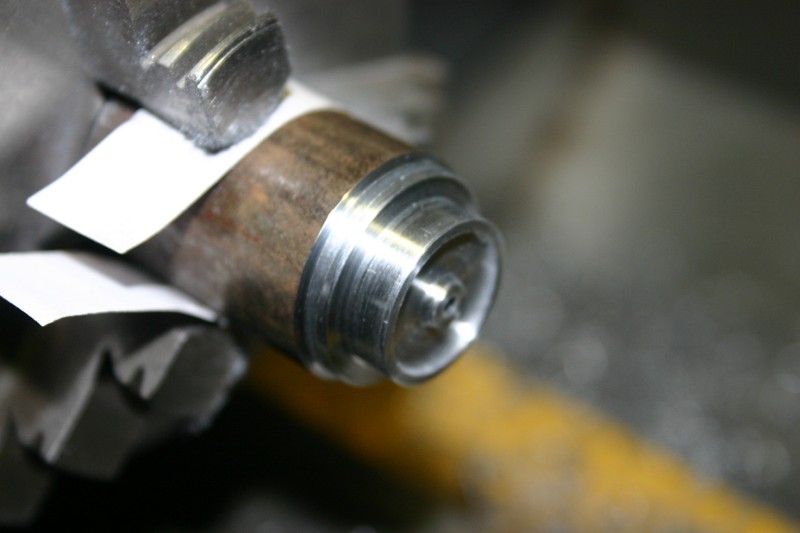

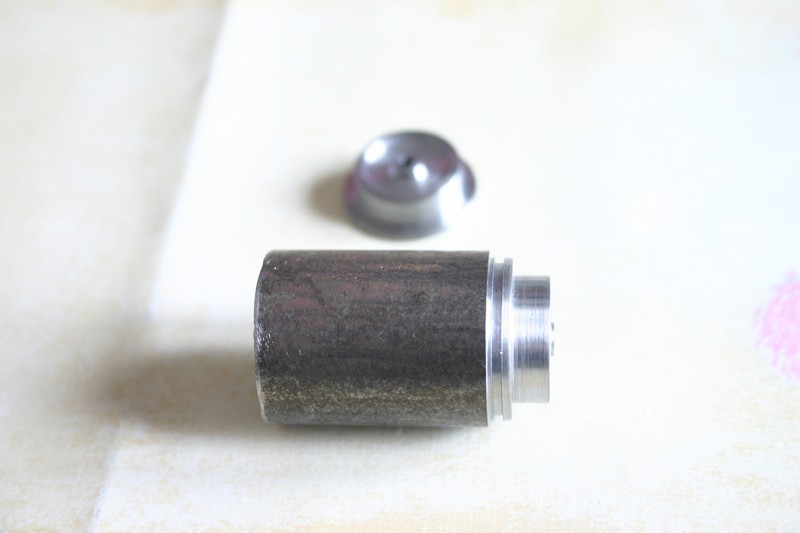

Leur chassis sera en U et L profilés ( Laiton de 10/10ème recuit et Plié ) : Les roues sont tournées dans de l'acier rond de 25 mm, vu le profil des
rails O en tôle utilisés, leur boudin est un véritable coupe jambon.J'ai commancé leur usinage !

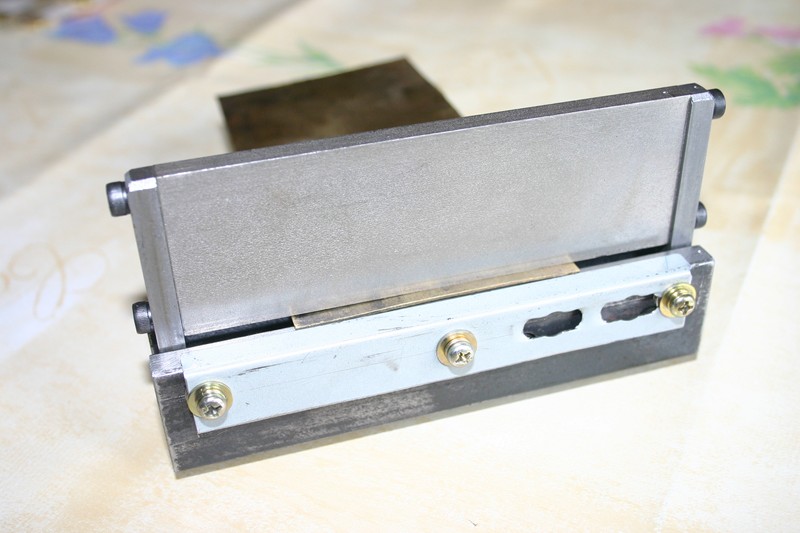

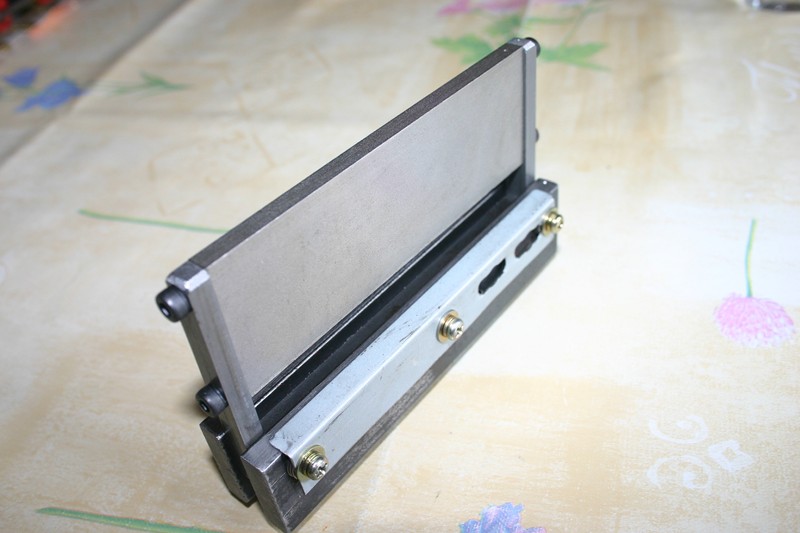

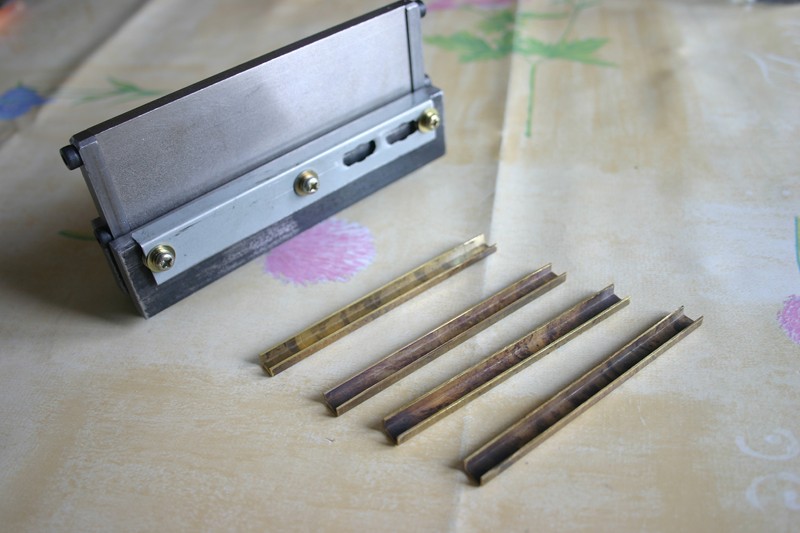

Pour plier mes profilés,j'ai construit une petite plieuse à l'aide de fer plat ( La force motrice étant l'étau ) Elle à une capacité de 120 mm et le U
obtenu mesure 8 mm de largeur hors tout . Ce qui me donne 160 mm à l'échelle : Les roues ont un diamètre de 18 mm sur le chemin de roulement
ce qui correspond en réalité à 360 mm , pour un wagonnet de 100 à 110 mm de long ! Je pense être dans les normes de l'époque !
Ci joint quelques photos !
Fichiers joints
Avatar de l’utilisateur
jpvapeur54

Messages: 459
Enregistré le: 21 09 2012 à 19:30

Re: La 020 T à vapeur vive de JP

Messagepar Christophe_Menier » 21 05 2014 à 18:33

jpvapeur54 a écrit:Ma petite 020 T, bien que n'étant pas une Péchot a le bourdon !
J'ai donc décidé de l'acompagner de deux wagonnets à benne basculante !


Et oui, si s'était une Péchot, il aurait fallu faire les plates-formes qui vont avec... !!! :H1
Christophe_Menier


Re: La 020 T à vapeur vive de JP

Messagepar jpvapeur54 » 26 05 2014 à 16:59

Bonjour à tous !

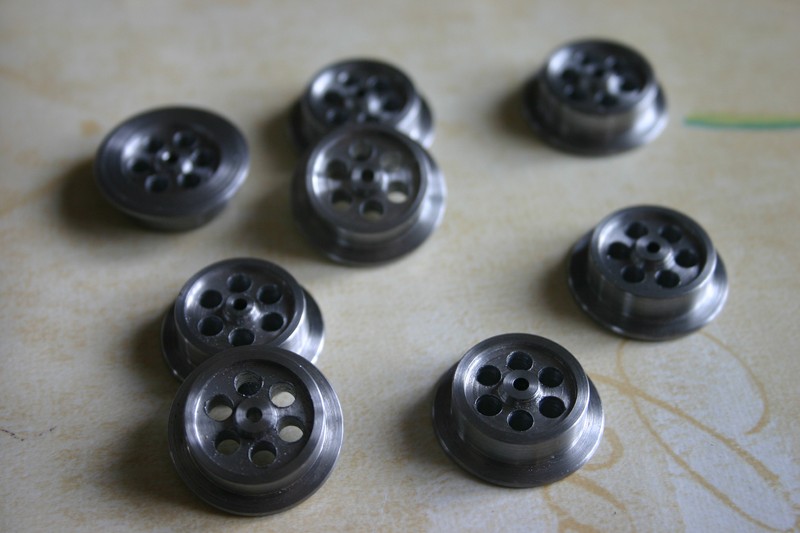

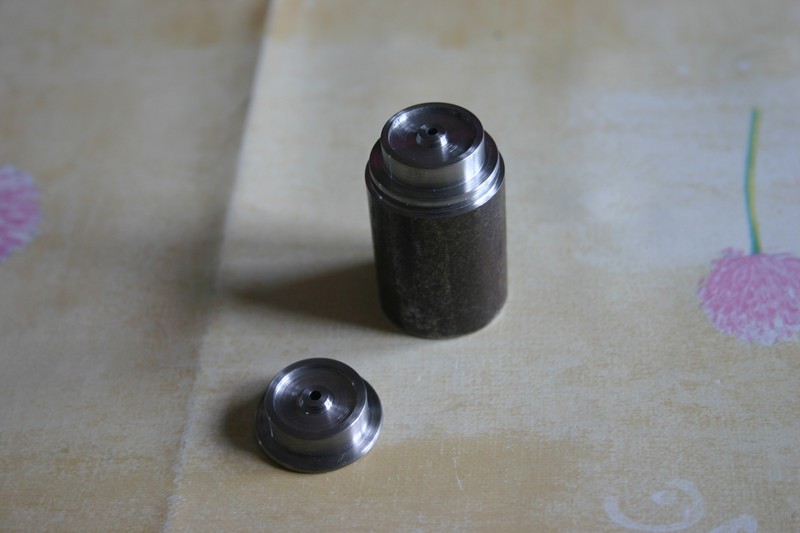

Ce W- end j'en ai profité pour terminer les huit roues !

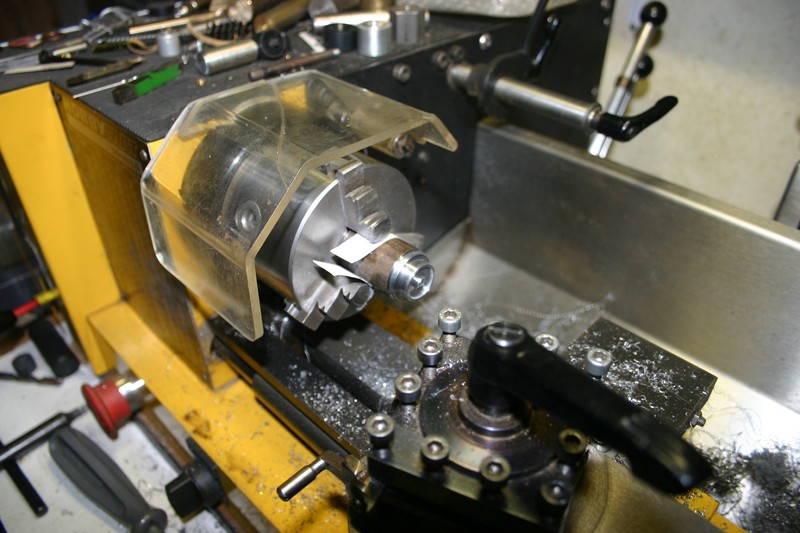

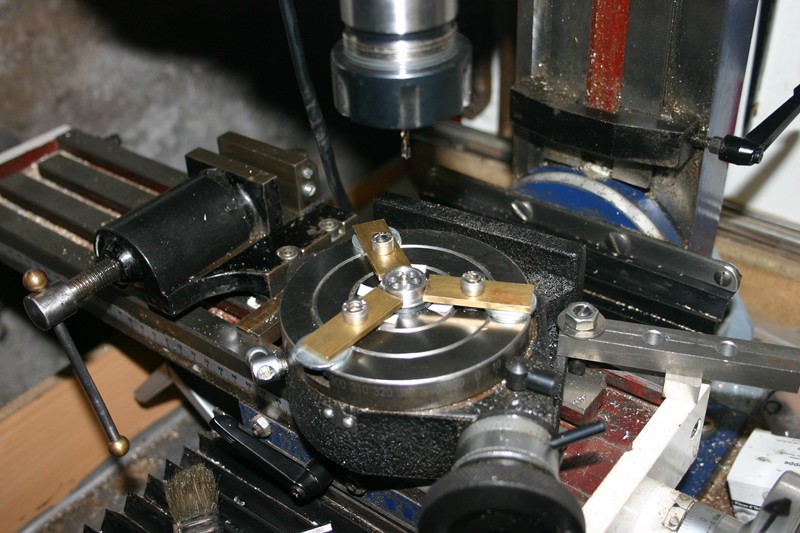

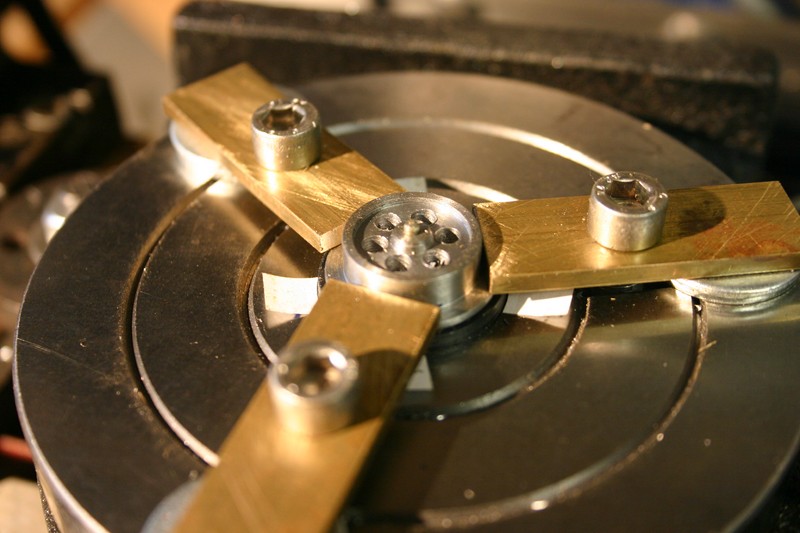

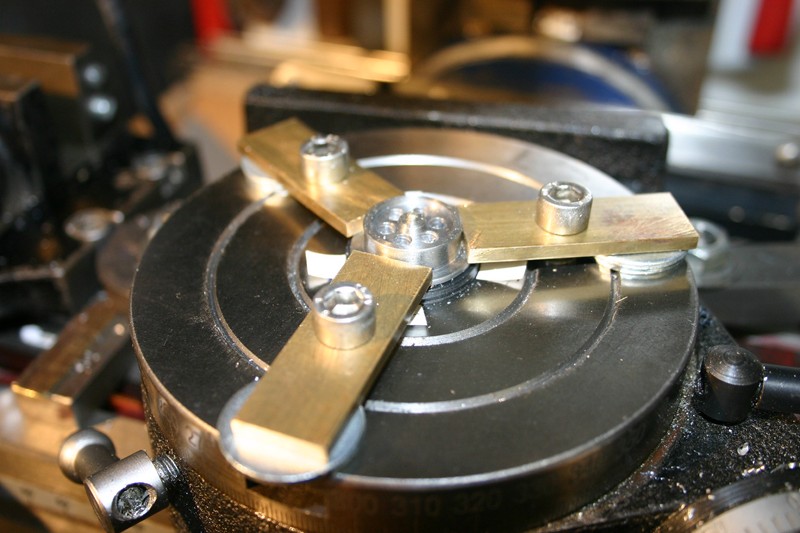

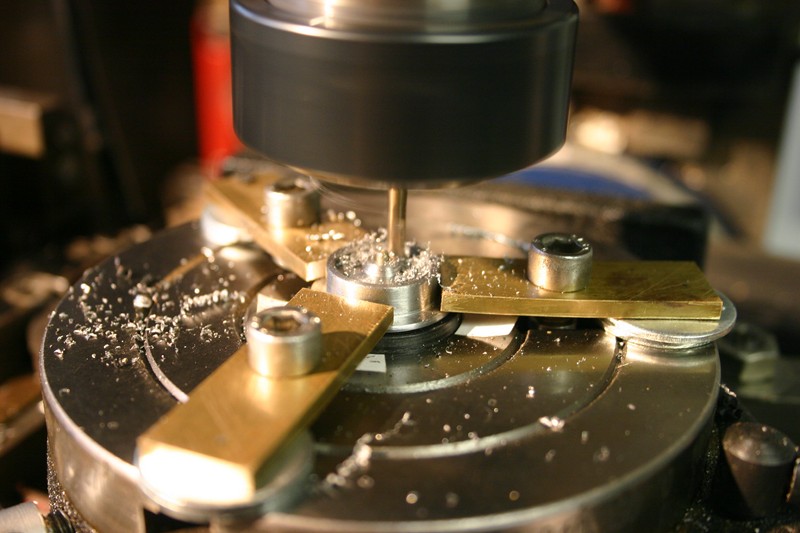

Je les ai reprises sur le tour, pour usiner leur face arrière et perçer les trous d'allègement au diviseur, monté sur ma petite fraiseuse Chinoise !

Voici quelques photos ! :F5 :F5
Fichiers joints
Avatar de l’utilisateur
jpvapeur54

Messages: 459
Enregistré le: 21 09 2012 à 19:30

Re: La 020 T à vapeur vive de JP

Messagepar Christophe_Menier » 26 05 2014 à 17:57

Pas mal ces roues #B6

Il n'y a pas de rayon entre le boudin et la bande de roulement ? et pas de pente (à 2°) sur cette dernière ?
Christophe_Menier
