Une 120 T en IIm pour le CF7C

Messagepar CF7C » 17 08 2011 à 11:45

Ayant commencé cette machine il y a quelque temps, je vous la présente.


120 T construite sur la base de l'éternelle Stainz de LGB, modèle fait comme il se doit et comme a mon habitude en carton.
De la Stainz il ne reste que le châssis et la chaudière, un essieu rajouté a l'avant (Logique pour une 120 T :mrgreen: )et installé entre les glissières des cylindres,
si si c'est possible, mais bon le débattement de celui ci est bien sur limité, adieu les courbes serrées H4
Le reste suivra en photos!
Pol, IIm sinon rien
The Flying Wheel cutter maker
Avatar de l’utilisateur
CF7C

Messages: 743
Enregistré le: 06 04 2010 à 17:50
Localisation: Wodecq, Belgique

Re: Une 120 T en IIm pour le CF7C

Messagepar malletslm » 17 08 2011 à 18:11

Il ne fallait pas dire qu'elle est en carton ;) , puisque ça ne se voit pas !!! #B6 E2

Loin de moi l'idée de les compter mais... comment sont faits les rivets ? ils font beaucoup pour l'aspect "métal" de cette machine... :D
malletslm
archiviste du forum

Messages: 7204
Enregistré le: 10 04 2007 à 21:37

Re: Une 120 T en IIm pour le CF7C

Messagepar Buffalo Bill » 17 08 2011 à 18:59

Même question que malletslm , comment fais tu tes rivets sur le carton? :humm le rendu est superbe. #B6
Avatar de l’utilisateur
Buffalo Bill

Messages: 2906
Enregistré le: 30 01 2011 à 13:06
Localisation: Charente

Re: Une 120 T en IIm pour le CF7C

Messagepar CF7C » 17 08 2011 à 20:54

Pour ce type de rivet, rien de tel que cet outil, une molette de couturière #B5


Le tout est de ne pas trop appuyer sinon on passe a travers le carton, pour les autres rivets c'est a la goutte de colle ! :mrgreen:
Pol, IIm sinon rien
The Flying Wheel cutter maker
Avatar de l’utilisateur
CF7C

Messages: 743
Enregistré le: 06 04 2010 à 17:50
Localisation: Wodecq, Belgique

Re: Une 120 T en IIm pour le CF7C

Messagepar CF7C » 17 08 2011 à 21:00

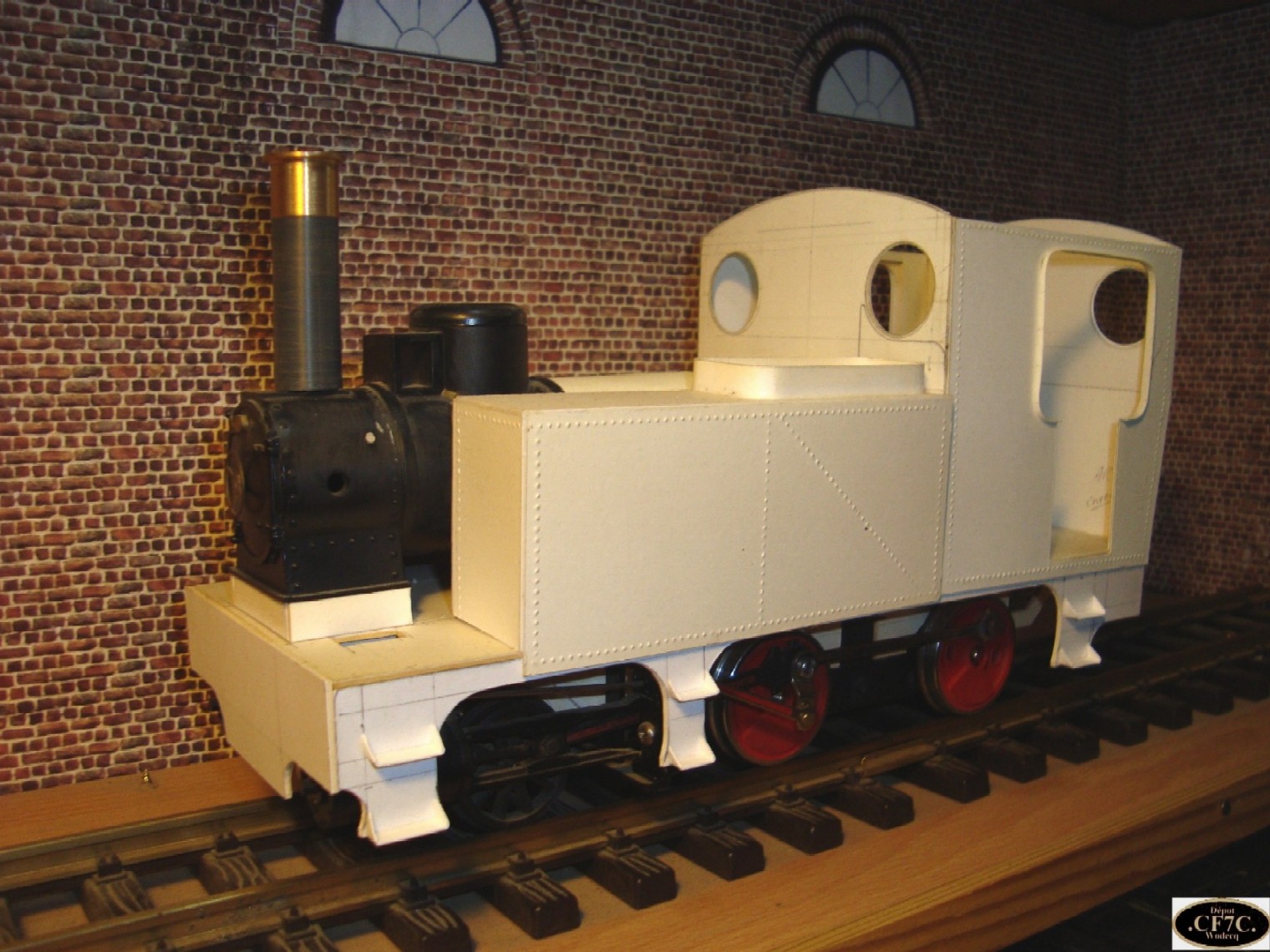

Une vue de la machine au début de sa construction, ou l'on voit bien ce qui reste de la Stainz.


et son embièllage avancé d'un essieu.
Pol, IIm sinon rien
The Flying Wheel cutter maker
Avatar de l’utilisateur
CF7C

Messages: 743
Enregistré le: 06 04 2010 à 17:50
Localisation: Wodecq, Belgique

Re: Une 120 T en IIm pour le CF7C

Messagepar SteamyStef » 17 08 2011 à 22:17

#B6
Superbe la machine.... ca fait rêver
Steamy Stef
CAV 1276
Un peu de modélisme, tard le soir
Avatar de l’utilisateur
SteamyStef

Messages: 4143
Enregistré le: 27 04 2006 à 22:51
Localisation: Erpent, Belgique

Re: Une 120 T en IIm pour le CF7C

Messagepar CF7C » 18 08 2011 à 07:12

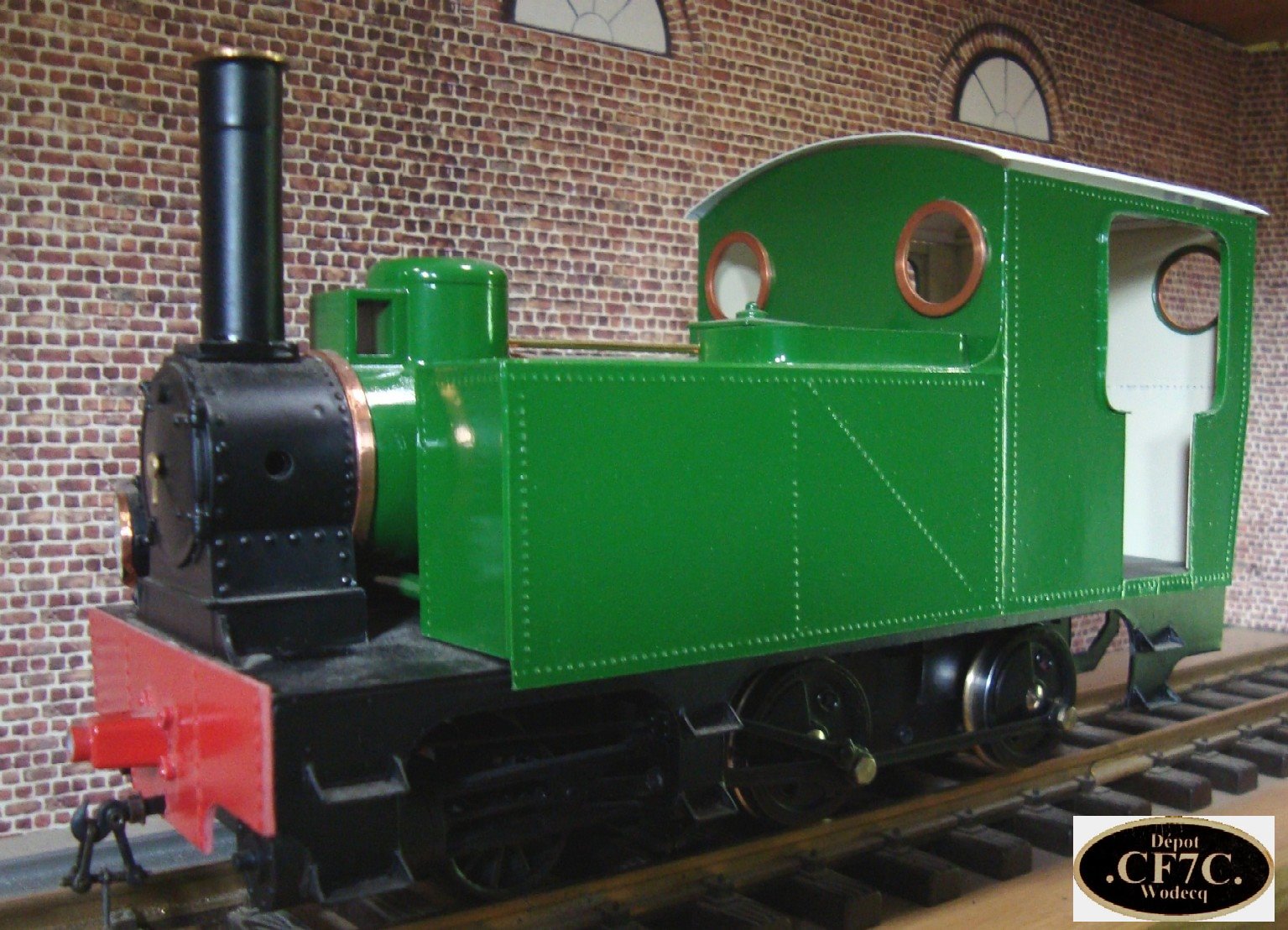

La machine avec sa nouvelle cheminée et un abri complètement refait, le premier ne me plaisait pas D9 .



A noter que la chaudière est également rallongée sur sa partie arrière.
Pol, IIm sinon rien
The Flying Wheel cutter maker
Avatar de l’utilisateur
CF7C

Messages: 743
Enregistré le: 06 04 2010 à 17:50
Localisation: Wodecq, Belgique

Re: Une 120 T en IIm pour le CF7C

Messagepar pelican » 18 08 2011 à 07:43

superbe !!! :ok
comment tu fais la cheminée ?? :D3
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 36036
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Une 120 T en IIm pour le CF7C

Messagepar CF7C » 18 08 2011 à 08:05

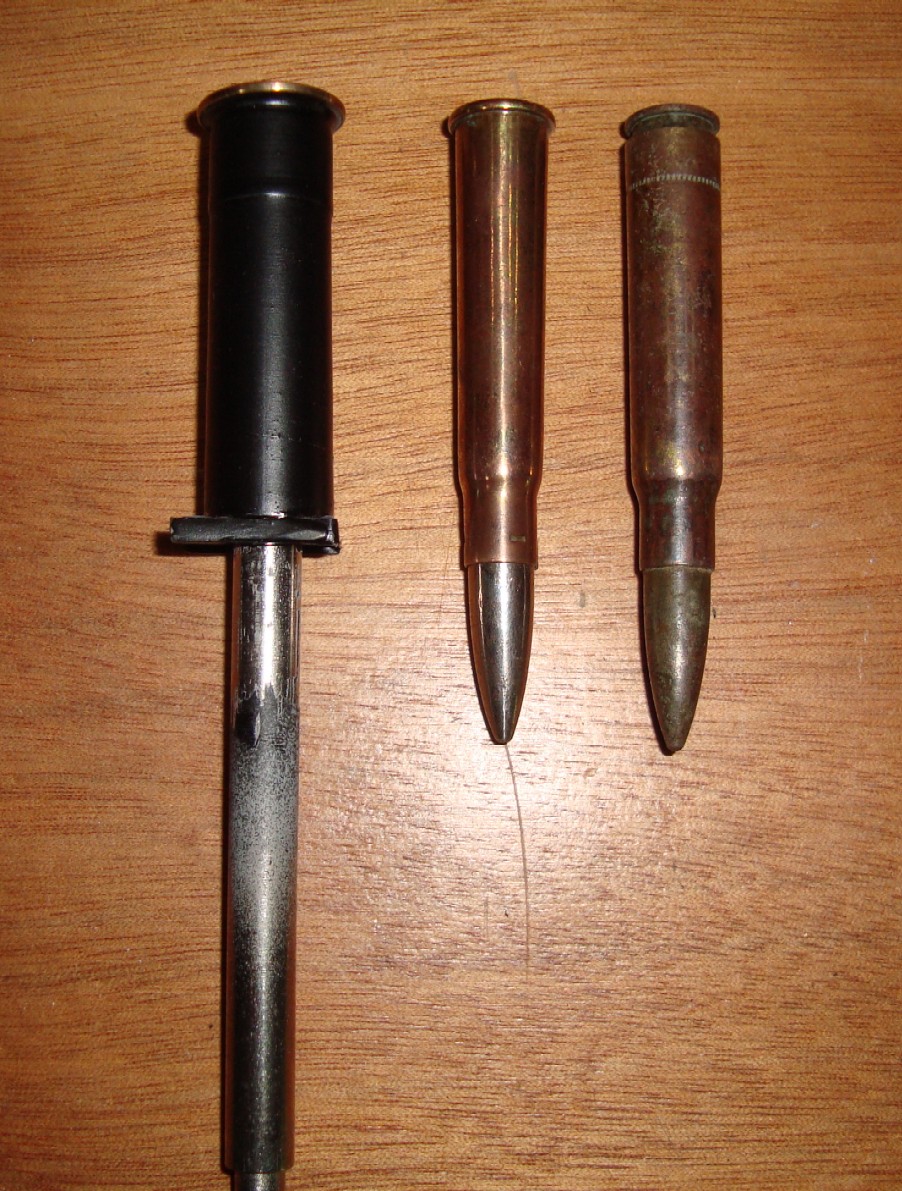

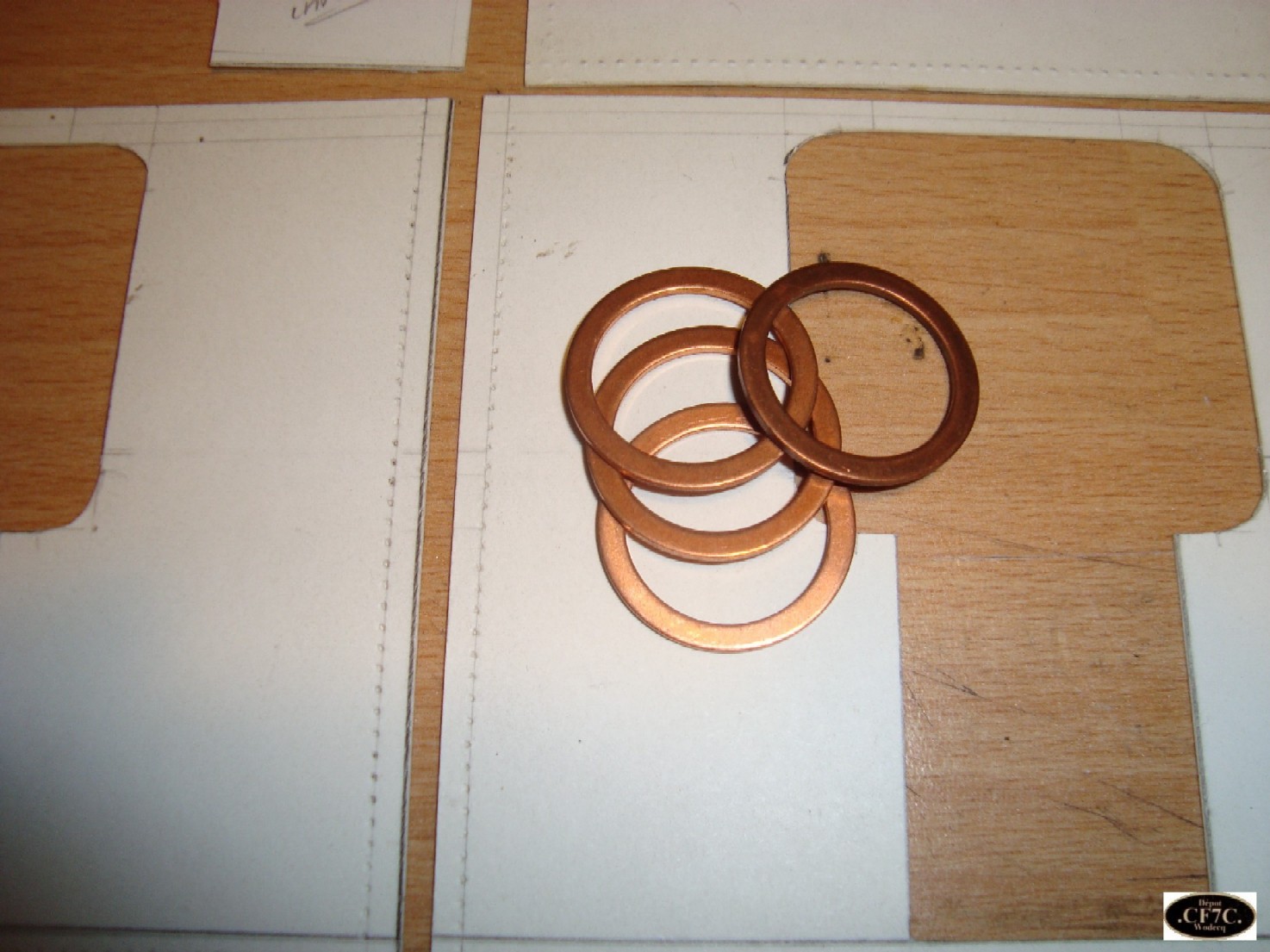

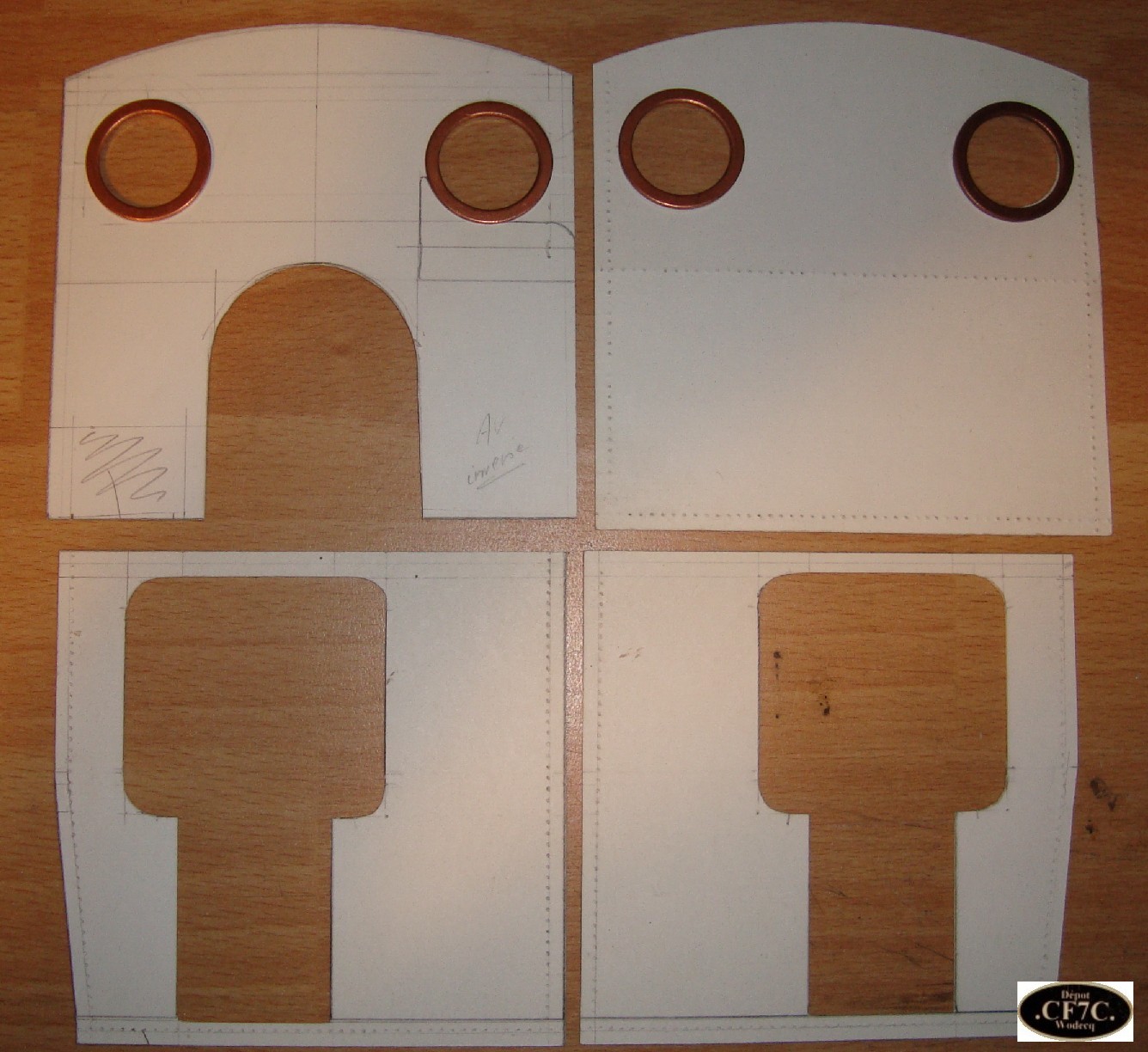

Bout de plastique origine inconnue et palier en laiton de machine à écrire, dans le genre récupération, il y a encore les cercles en cuivre de l'abri, origine joint de vidange moteur, tous les diamètres existent. :rod_siflet



J'ai encore d'autres trucs en récup ! :mrgreen:
Pol, IIm sinon rien
The Flying Wheel cutter maker
Avatar de l’utilisateur
CF7C

Messages: 743
Enregistré le: 06 04 2010 à 17:50
Localisation: Wodecq, Belgique

Re: Une 120 T en IIm pour le CF7C

Messagepar Buffalo Bill » 18 08 2011 à 15:51

Pour la cheminée, cela ressemblait terriblement à une cartouche et justement je me demandais quel calibre il utilisait pour la chasse aux zoziaux :rod_siflet :rod_mdr2
Avatar de l’utilisateur
Buffalo Bill

Messages: 2906
Enregistré le: 30 01 2011 à 13:06
Localisation: Charente

Re: Une 120 T en IIm pour le CF7C

Messagepar CF7C » 18 08 2011 à 17:15

J'y ai pensé, quoique pour moi le diamètre est un peu juste, mais la forme intéressante ! :mrgreen:


Pas de panique, elles sont vidées ! D9
Pol, IIm sinon rien
The Flying Wheel cutter maker
Avatar de l’utilisateur
CF7C

Messages: 743
Enregistré le: 06 04 2010 à 17:50
Localisation: Wodecq, Belgique

Re: Une 120 T en IIm pour le CF7C

Messagepar Buffalo Bill » 18 08 2011 à 18:57

A ce que je vois c'est même le bison que tu peux traquer (8X57JRS ou 7,92 Mauser ?) D9 ......Donc pas besoin de chasse-bœuf ou de pare-buffle à l'avant de ta loco :H1
Avatar de l’utilisateur
Buffalo Bill

Messages: 2906
Enregistré le: 30 01 2011 à 13:06
Localisation: Charente

Re: Une 120 T en IIm pour le CF7C

Messagepar CF7C » 18 08 2011 à 21:08

C'est du 7,92 mauser et quelques autre enfield de 1914, j'en ai plein mon terrain D9 suite de l'occupation du site par les deux camps, pas en même temps évidement.
Pol, IIm sinon rien
The Flying Wheel cutter maker
Avatar de l’utilisateur
CF7C

Messages: 743
Enregistré le: 06 04 2010 à 17:50
Localisation: Wodecq, Belgique

Re: Une 120 T en IIm pour le CF7C

Messagepar CF7C » 29 08 2011 à 09:11

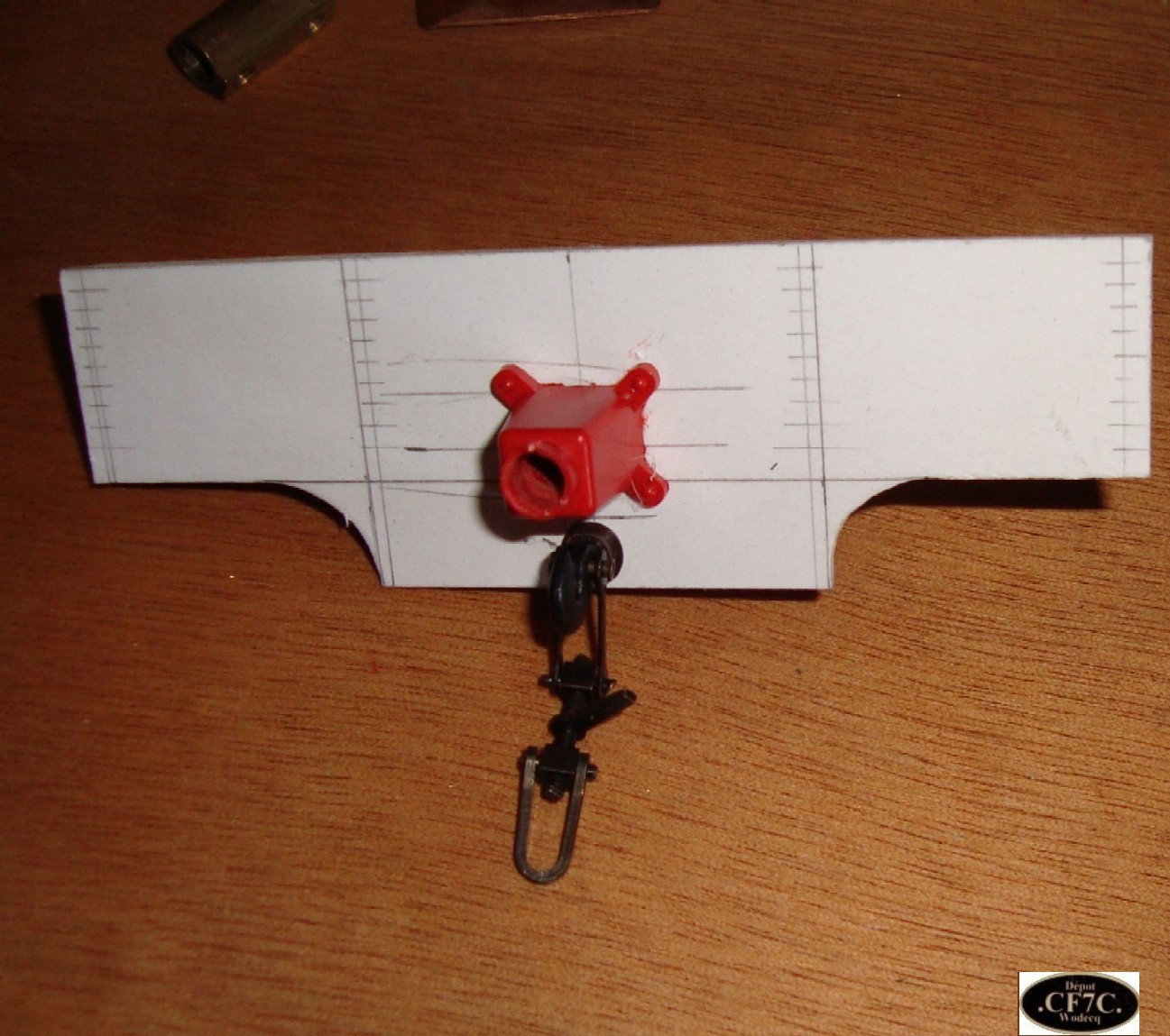

La construction de la traverse avant, la partie en plastique rouge venant du châssis de la Stainz, cette pièce étant percée pour recevoir un tampon fonctionnel #B5

L'attelage, lui venant de chez Markl... :mrgreen:
Pol, IIm sinon rien
The Flying Wheel cutter maker
Avatar de l’utilisateur
CF7C

Messages: 743
Enregistré le: 06 04 2010 à 17:50
Localisation: Wodecq, Belgique

Re: Une 120 T en IIm pour le CF7C

Messagepar Kazh du » 29 08 2011 à 10:05

Super j'ai ma réponse de l'autre fil :ipb-251
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7737
Enregistré le: 25 02 2010 à 14:53
Localisation: Morbihan 56
