cela fait quelques temps que je me suis inscrit sur ce forum en annonçant la construction d'un locotracteur Gmeinder en 7"1/4, voici donc la description et les premières photos:
Châssis boulonné avec vis à tête ronde + frein filet fort en lieu et place des rivets utilisés sur l'engin réel
1 entretoise transversale en tube de 50 soudé sur 2 platines boulonnées aux longerons
2 renforts longitudinaux servant également de support aux moteurs

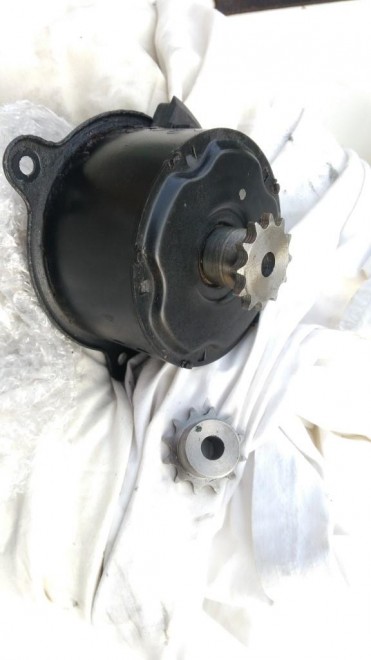

2 moteurs électriques 12v (provenant de ventilateurs de pigeot 306) fixés sur platines réglables pour ajuster la tension de chaîne
2 batteries 12v 75Ah
Transmission par chaîne sur chaque essieu
Freinage hydraulique (2 cylindres de frein à tambour actionnant 2 palonniers)
Roues provenant de chez 17D
Suspension réalisée par 2 silentblocs de 30x20 sur chaque boite d'essieux
Place au plan et aux photos:

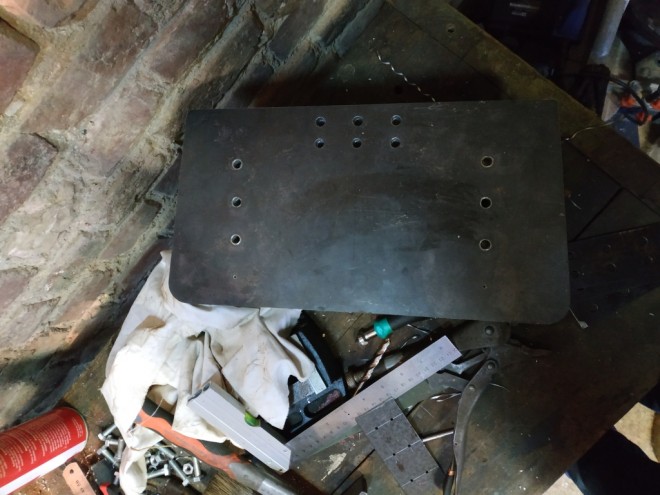

Les Pièces principales du châssis ont été réalisées par l'intermédiaire d'un collègue ayant eu accès à de la découpe laser

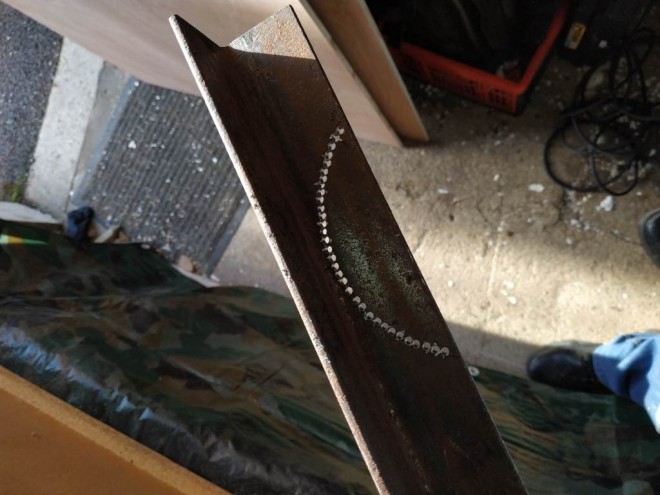

Test de rendu des "rivets"
Traçage et perçage des cornières qui sont ensuite utilisées comme gabarit pour le perçage des longerons
Les équerres sont mises en place sur les longerons puis c'est au tour des traverses de choc

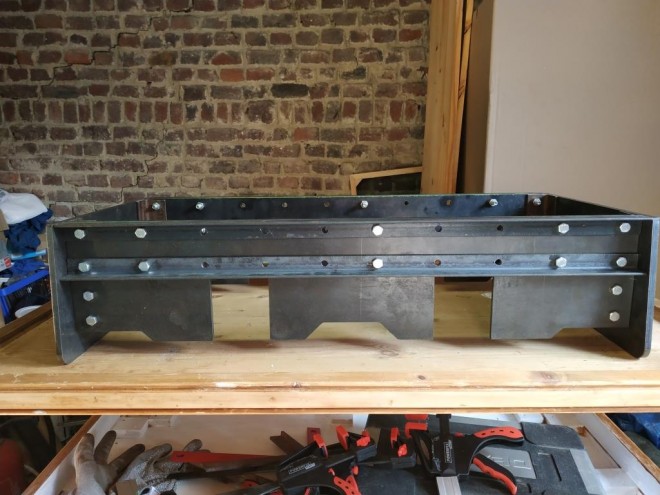

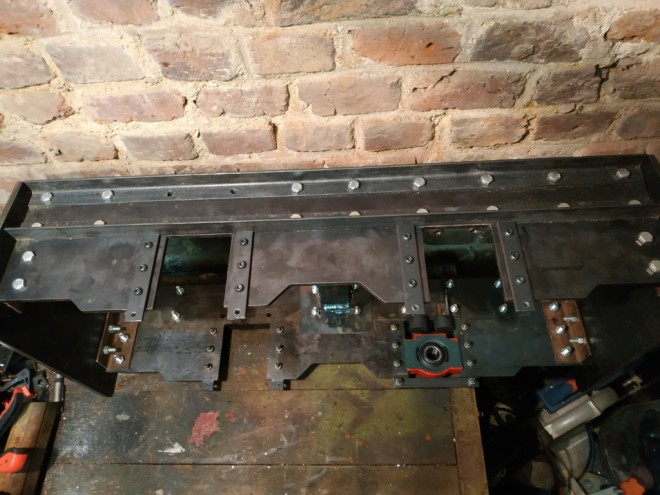

Le châssis dans son état actuel d'avancement

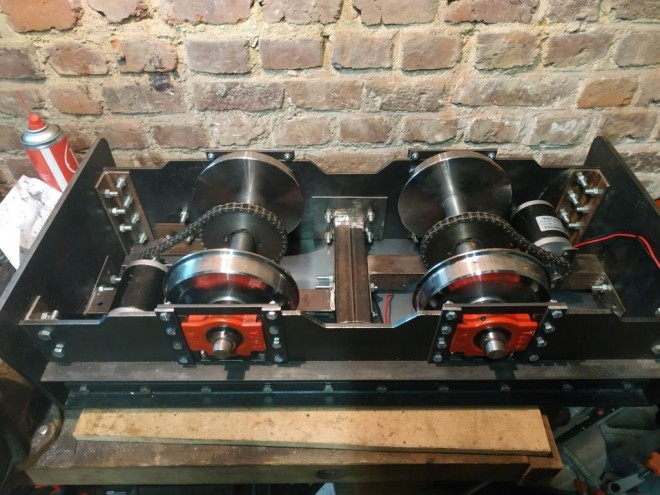

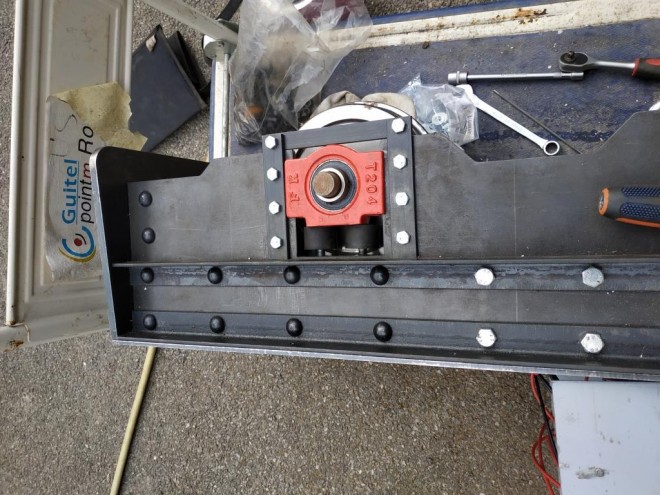

Avec les boites d'essieux (paliers tendeurs retaillés)
Les vis à tête ronde ne seront utilisées pour des raisons pratiques que lors de l'assemblage final.
puis mise en place du moteur
)
