Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 04 04 2017 à 22:01
par FRANCOIS19
Rendre la lanterne fonctionnelle, c'est envisageable:
- au pétrole, il faut trouver un brûleur et un verre adapté à la taille de la lanterne, si j'ai bien compris, ta lanterne fait 6cm de diamètre, on trouve dans certains magasins de déco pas cher (genre Gify...) de petites lampes à pétrole dont le verre ne fait sans doute pas plus de 6cm de haut, il faut alors soit modifier ta lanterne pour loger le réservoir dans le pied soit confectionner un réservoir adapté à ta lanterne... :F9 :F9 :F9
J'ai montré dans le fil "Eclairons nos lanternes" une réalisation personnelle sans modification de la lanterne :
viewtopic.php?f=2&t=4239&start=855#p371825

- moins compliqué: éclairage électrique avec des LED: l'intérêt des LED par rapport aux ampoules c'est l'autonomie sur piles (une LED blanche simple fonctionne avec 3 piles bâtons en série, type AA ou AAA, il faut juste prévoir une résistance de régulation) j'ai montré une telle réalisation sur le même fil, j'ai utilisé des plaquettes LED blanches récupérées sur une "ampoule LED" 220V dont l'électronique avait lâché mais dont les pastilles étaient encore fonctionnelles, toute la difficulté dans ce cas est de souder des fils d'alimentation à ces pastilles qui sont des carrés de quelques mm de côté et sont à l'origine montés en surface (technique CMS)... loupe, pince fine et fer à souder 15W de rigueur! H4 H4 H4
viewtopic.php?f=2&t=4239&start=900#p388821

pour la réalisation montrée un peu plus loin dans le sujet sur les lanternes :
viewtopic.php?f=2&t=4239&start=870#p373468
j'ai utilisé des "ampoules" LED avec leur électronique de régulation incorporée pour une alimentation en 12 volts, il faut alors 8 piles bâton. Si la place manque et que l'autonomie n'est pas trop critique, des piles bouton au lithium peuvent faire l'affaire, un élément type CR2032 par exemple, délivre 3 volts et remplace deux piles bâton, on peut choisir d=une référence CR2032R... le "R" pour rechargeable ! :rod_siflet :rod_siflet :rod_siflet

Bien sûr, j'ai travaillé sur des lanternes à l'échelle 1 qui font entre 25 et 30cm de diamètre, je conçois que ce soit plus délicat à l'échelle 1/6ème mais cela me paraît faisable.
En tout cas je te souhaite de réussir et je suis le sujet avec intérêt! #B6 #B6 #B6

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 05 04 2017 à 08:50
par SteamyStef
Salut Francois19,

Merci pour les encouragements!
En ce qui concerne l'éclairage, rien n'est décidé à ce jour. Si je mets un éclairage électrique, ce sera à led. J'en ai déjà pas mal préparées, cela devrait le faire. Si je fais un bec bruleur, je ferai différents tests pour le combustible, il faut que cela tienne un temps notable. Pour le reste, j'ai mon idée, on verra par après.
As tu vu mon MP ???? Celui où je te demandais l'autorisation d'utiliser certaines de tes photos pour illustrer d'autres fils.

La lanterne avance bien mais je la fais en parallèle de la machine, donc c'est un plus lent.
Stef

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 05 04 2017 à 16:41
par Minicric Breton
Bonsoir,

Et pourquoi pas un petit éclairage avec une ampoule alimenté par une turbo-dynamo miniature ? C7 :F9

:F5

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 05 04 2017 à 22:30
par FRANCOIS19
Minicric Breton a écrit:Bonsoir,

Et pourquoi pas un petit éclairage avec une ampoule alimenté par une turbo-dynamo miniature ? C7 :F9

:F5

J'ai déjà vu ça sur Romulus, la 020 en 7"1/4 de Jean-Luc, du Chemin de Fer des Templiers : une dynamo entraînée par un petit moteur à cylindre oscillant.

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 06 04 2017 à 06:57
par SteamyStef
Je réserve cette solution pour la machine suivante, une Type U autrichienne.
Pour la Mallet, si j'y arrive, j'aimerais des lanternes 'à l'ancienne'. Faire les bec cosmos ne devrait pas poser de problèmes insurmontable. Par contre, qu'ils fonctionnent de manière correcte et pour une durée suffisante... c'est une autre histoire.
Une turbo... ça, ce serait vraiment top pour éclairer la cabine. Mais bon, une chose à la fois.
Stef (qui vient de fixer l'anse de la lanterne)

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 06 04 2017 à 07:42
par pelican
' la prochaine machine en 7" ??? :rod_siflet

c'est ça une type U ??? :D3


Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 09 04 2017 à 21:04
par SteamyStef
B'soir,
Le résultat de mes derniers travaux. Elle n'est pas peinte et je dois trouver une vitre mais pour ce qui est de la lanterne, elle est complète.
Je vais maintenant m'atteler à l'éclairage.




Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 09 04 2017 à 21:05
par SteamyStef




Je refais une photo extérieur dès que possible, là il est tard.

stef

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 09 04 2017 à 21:50
par FRANCOIS19
E2 E2 E2

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 10 04 2017 à 07:37
par pelican
Superbe :ok E2 E2 E2

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 19 04 2017 à 07:17
par SteamyStef
:maitre: :maitre:

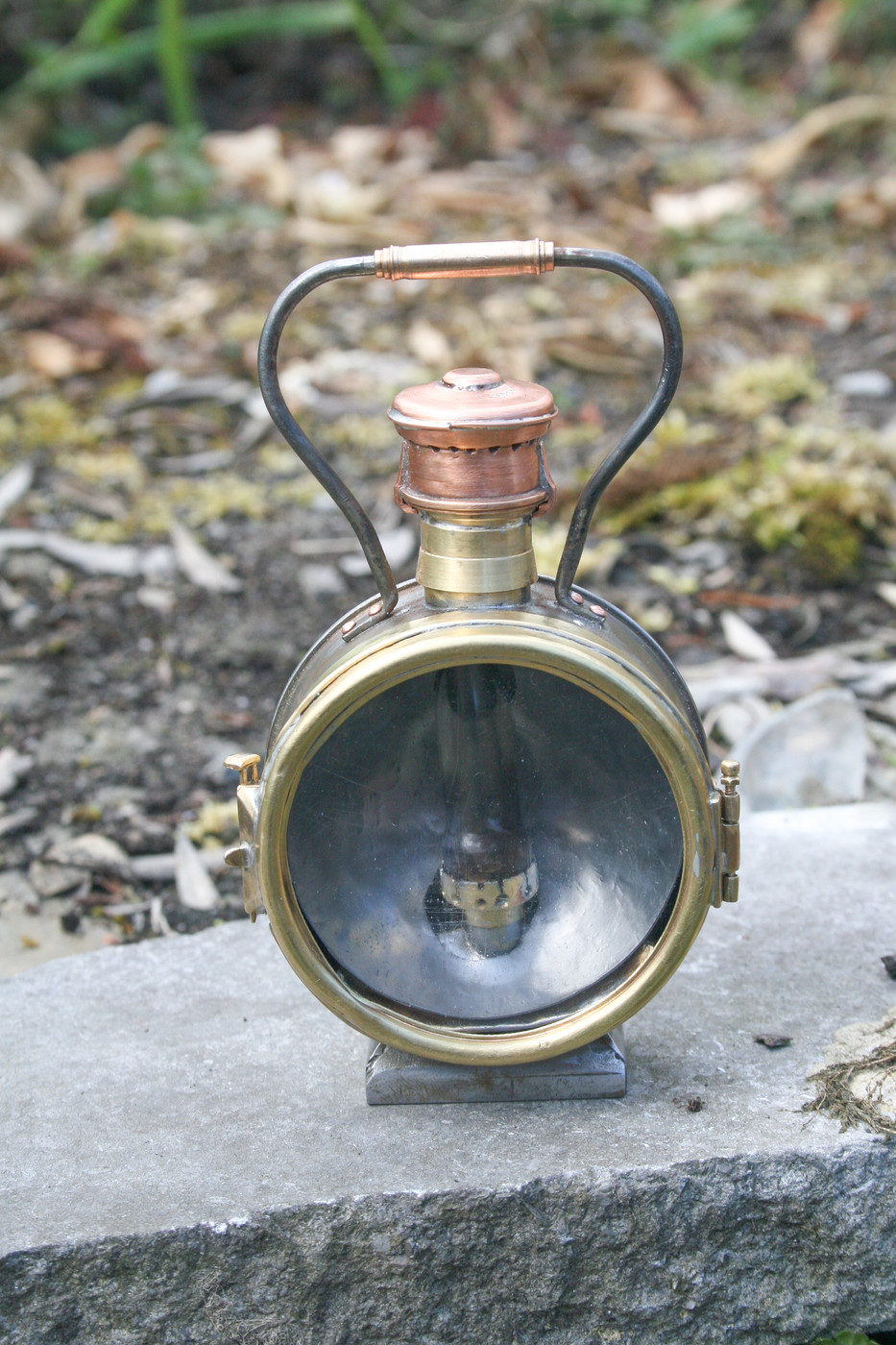

Les derniers travaux sur la lanterne. La lampe à l'huile ne fonctionne pas, du moins pas avec le verre. Je ferai un autre test avec une mèche plus petite, pour le moment, elle fait 4mm de diam. Dès que j'approche le verre, la flamme vacille et s'éteint, manque d'air. J'ai fait plusieurs essais même avec un verre largement plus gros, même résultat bien que la flamme tienne plus longtemps. Mais le bruleur ne tient plus dans la lampe.
Pour le moment, je garde cet ensemble pas parfait mais qui a de l'allure. J'étudie une version électrique, il me reste à 'emballer' la partie électrique. J'ai encore oublié cette photo avec un repère, je la fais dès que le temps me le permet.






Pour info, la vitre de la lanterne est encore en plastique. Elle devrait être remplacée par un verre de 3mm.

Stef

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 19 04 2017 à 07:41
par pelican
pas parfait, pas parfait ... caisse qu'il te faut pour être parfait ... C7

superbe :maitre:

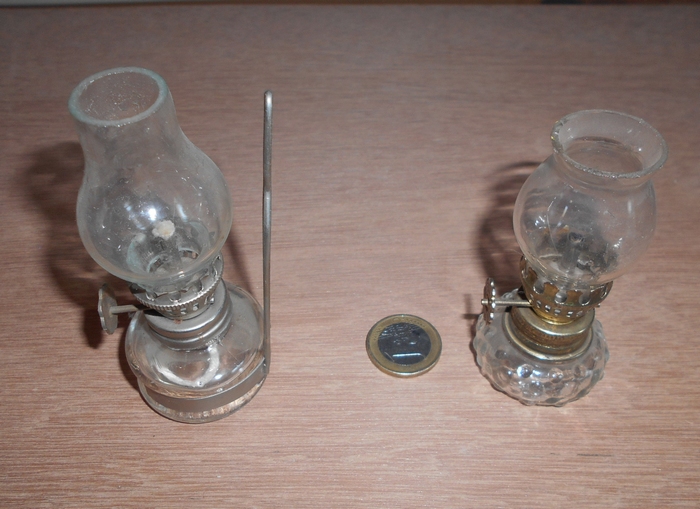

j'ai reçu ceci :



on dirait que c'est fonctionnel, mais je n'en sais pas plus !!!

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 19 04 2017 à 07:57
par SteamyStef
C'est mimi,
Tu devrais les tester pour voir. A l'occasion, essaye de mesurer le diamètre de la mèche et celui du verre dans sa partie la plus large (diam intérieur si possible). Cela pourrait m'aider pour la mienne.

Stef

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 19 04 2017 à 08:04
par pelican
je peux même te les prêter ... ;)

Re: Rhéya: Du petit équipement pour la Mallet au 1/6ème

MessagePosté: 19 04 2017 à 15:59
par Patrick ze rabbit Deludin
:F5
Il y a des années, j'ai eu le même pb d'extinction des feux sur une lampe à pétrole miniature, comme celles de Pélican.
En fait, le verre venait occulter les entrées d'air en pied, une fois en place !!!
3 cales (basses...) métalliques et ça fonctionne parfaitement depuis.
