Ahhhh ! Y a des Vedettes

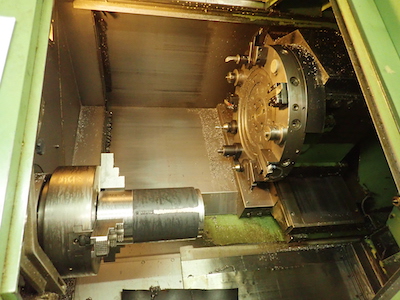

Dans le cas de Yoyo, l'usineur c'est lui-même.
Mais je pense qu'on peut toujours s'améliorer et comprendre est essentiel. Moi je suis encore de l'époque "planche à dessins".
Sur mes postes récents, TRAVYS-ligne YSC, avec la fin d'exploitation pour la Be 5 ; je me rappelle que la Cie YSC avait fabriqué la première ballastière
en voie métrique.
Le Patron était venu à l'atelier demander au chef s'il pensait pouvoir construire (réaliser) une ballastière ?
Il y avait une grande tôle rouillée qui traînait là, le chef la posa sur deux chevalets, sorti un craie et esquissa un dessin sur cette surface métallique
avec des cotes ça et là.
Ils commandèrent la matière et quelques semaines après le wagon reposait déjà sur une paire d'essieux d'occasion.
-N'est-ce pas une "tranche de vie" ça ? ? ?

[Yoyo]

Non, c'est pas chez moi cette engin là...


[jacklotus]

Et si tu lançait un nouveau sujet pour approfondir la question?

[Petolat]

La séparation est un bon pré-requis pour commencer un réseau dans le jardin.
Large choix d'échelle, grande liberté de tracé, budget illimité...

[jacklotus]

Oui c'est sur que la séparation ouvrirait de nouvelles perspectives comme pouvoir dormir avec ses wagons...

En attendant j'avance....

les pièces en bois sont en attente de découpe au laser et je continue le dessin des diverses pièces.

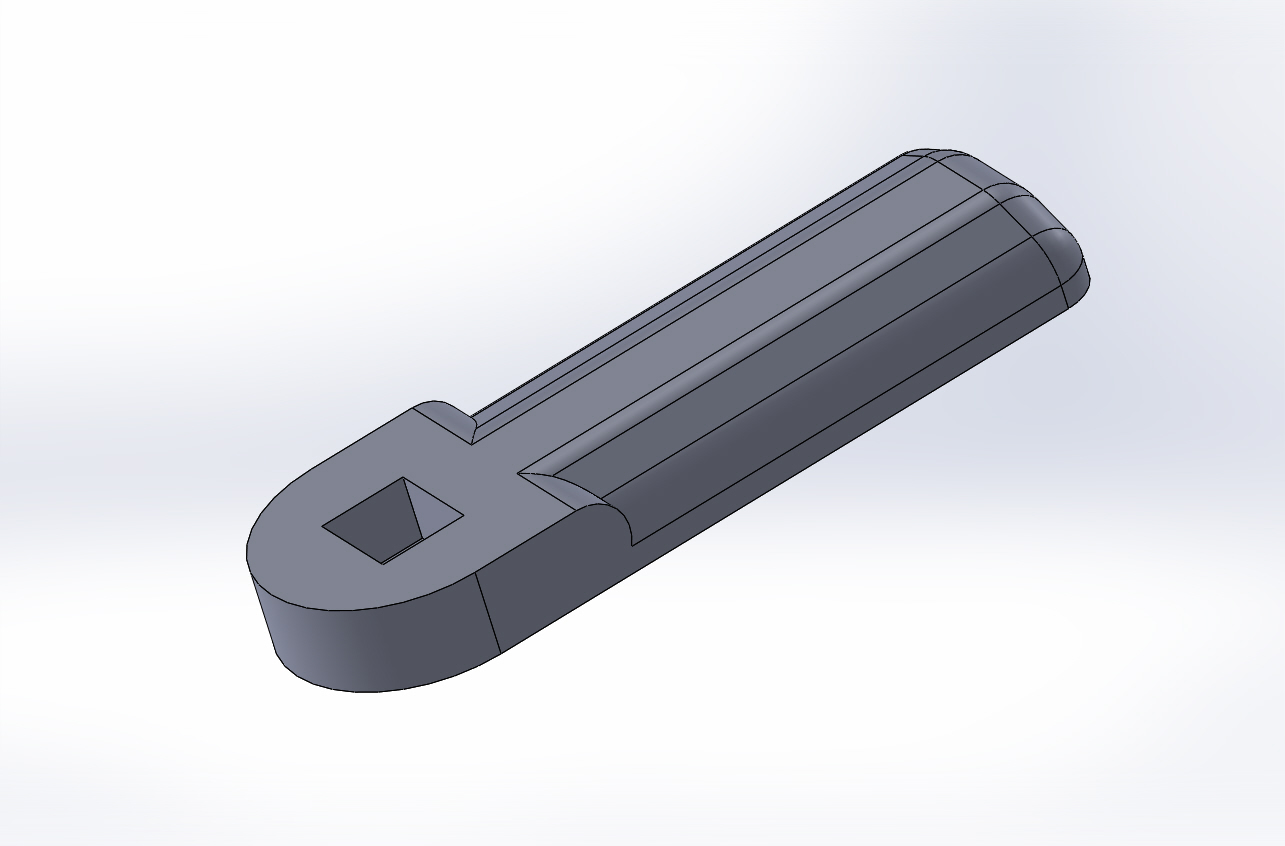

ici le verrou qui s'emboitera sur la poignée

print 1.pdf

(2.4 Mio) Téléchargé 241 fois

j'ai commencé à imprimer les pièces en 3d.

j'ai commandé le moteur et les batteries de la future loco.

j'ai demandé des devis pour l'acier nécessaire à la construction des voies.

on avance... on avance...

[récup'61]

Ah, mais ce que je net'ai pas dit, c'est que là où il y a une petite locomotive à vendre, il y a de la voie neuve et quelques mètres à démonter sur place.
Nous sommes en plein chantier dans notre immeuble et je n'ai pas accès à ma doc' pour te montrer une photo de la machine et te donner la longueur de voies disponibles.
Je n'ai pas retrouvé, non plus, l'annonce que j'avais passé sur ce site...

[pelican]

Il y a un an, il y avait une 030 anglaise (LMS) avec tender et wagon à vendre en Suisse.
Je crois que le prix est correct et qu'elle est toujours sur le marché...
Si tu veux me contacter en MP ou Yoyo.
Nous te mettrons en contact avec la personne. (Sans commission bien sûr).
Ce qu'il y avait d'intéressant dans l'offre, c'est qu'il y a tout l'outillage qui va avec.

l'annonce ???

viewtopic.php?f=28&t=9734&p=354080&hilit=vapeur+vive#p354080

elle date de 2015

[récup'61]

Merci PELICAN, je ne me souvenais pas qu'il y avait si longtemps.
La 020 à chaudière verticale a été vendue.

[jacklotus]

Impossible de te contacter en MP. Je n'y parvient pas.
avec Yoyo ca fonctionne au top.

[récup'61]

- Je demanderai à Yoyo tes coordonnées ou demande-lui de me tenir au courant de vos échanges de MP.
Ces temps je bosse de nuit et dodo la journée, donc on ne se croise pas trop....

[jacklotus]

Coucou à tous.

J'ai récupéré les éléments en bois pour faire mes wagons.
Vu la météo annoncée ce Week end, rien de mieux à faire que m'enfermer à l'atelier pour commencer la construction.
Demain j'irai chercher de la peinture, les enfants ont choisis du bleu et du jaune pour les wagons.

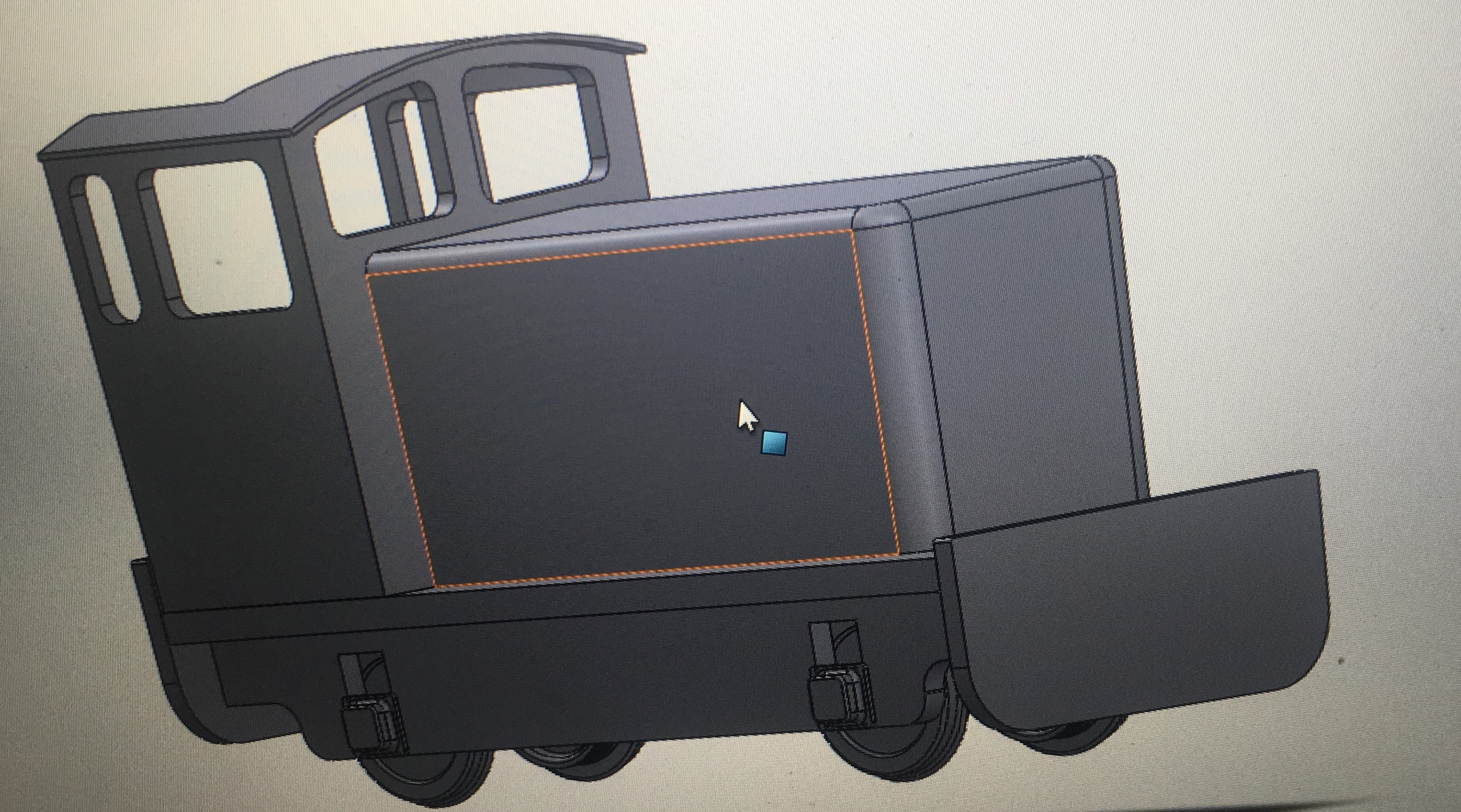

Sinon, j'ai dessiné une ébauche de ma future Locomotive:

J'espère qu'elle fait assez Locotracteur à votre gout!

elle sera équipée d'un moteur de trottinette électrique et d'une batterie de vélo en 36v.

A toutes.

[jacklotus]

Enfin du concret!

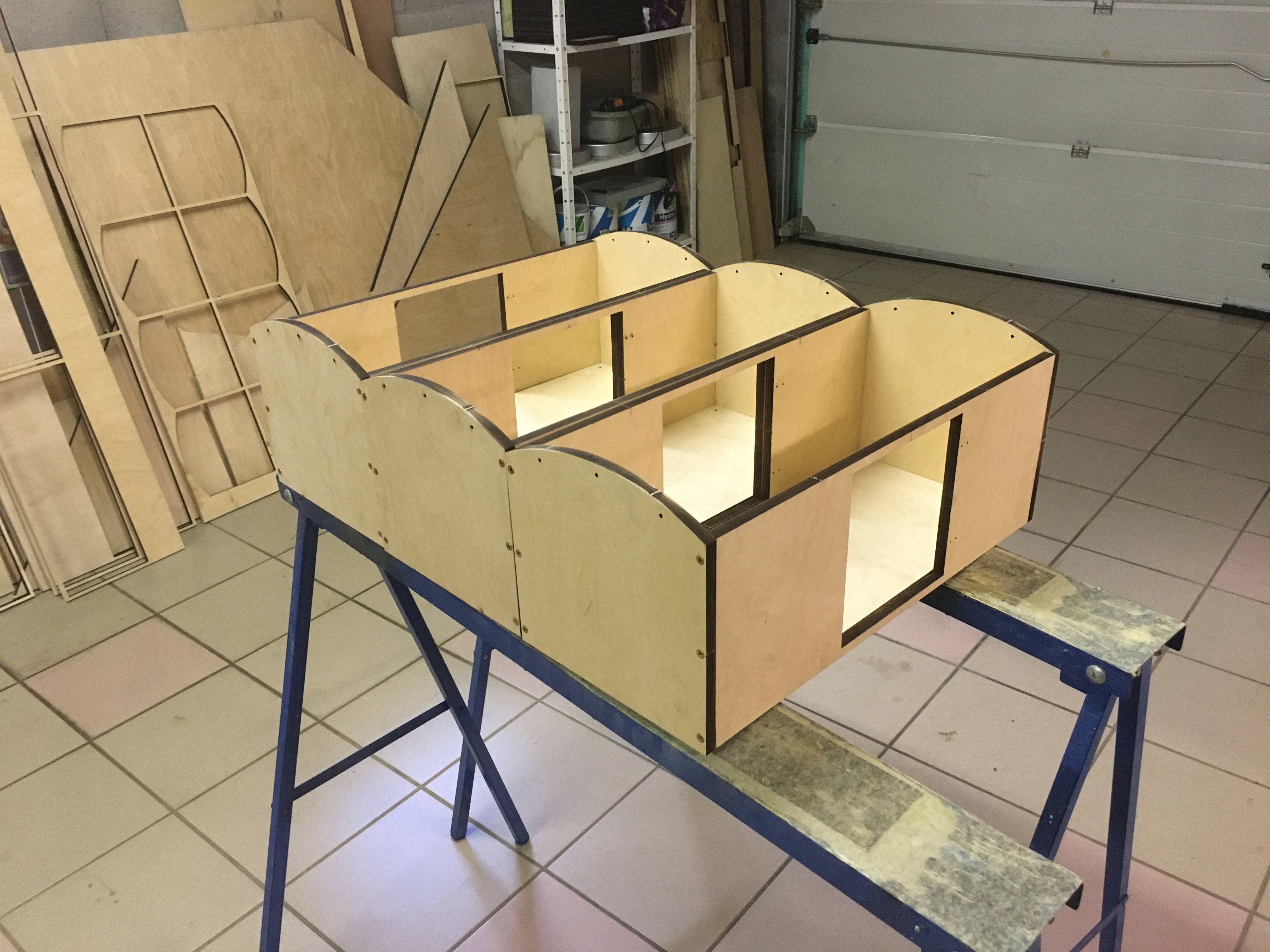

montage des caisses découpées au Laser

Préparation à la peinture

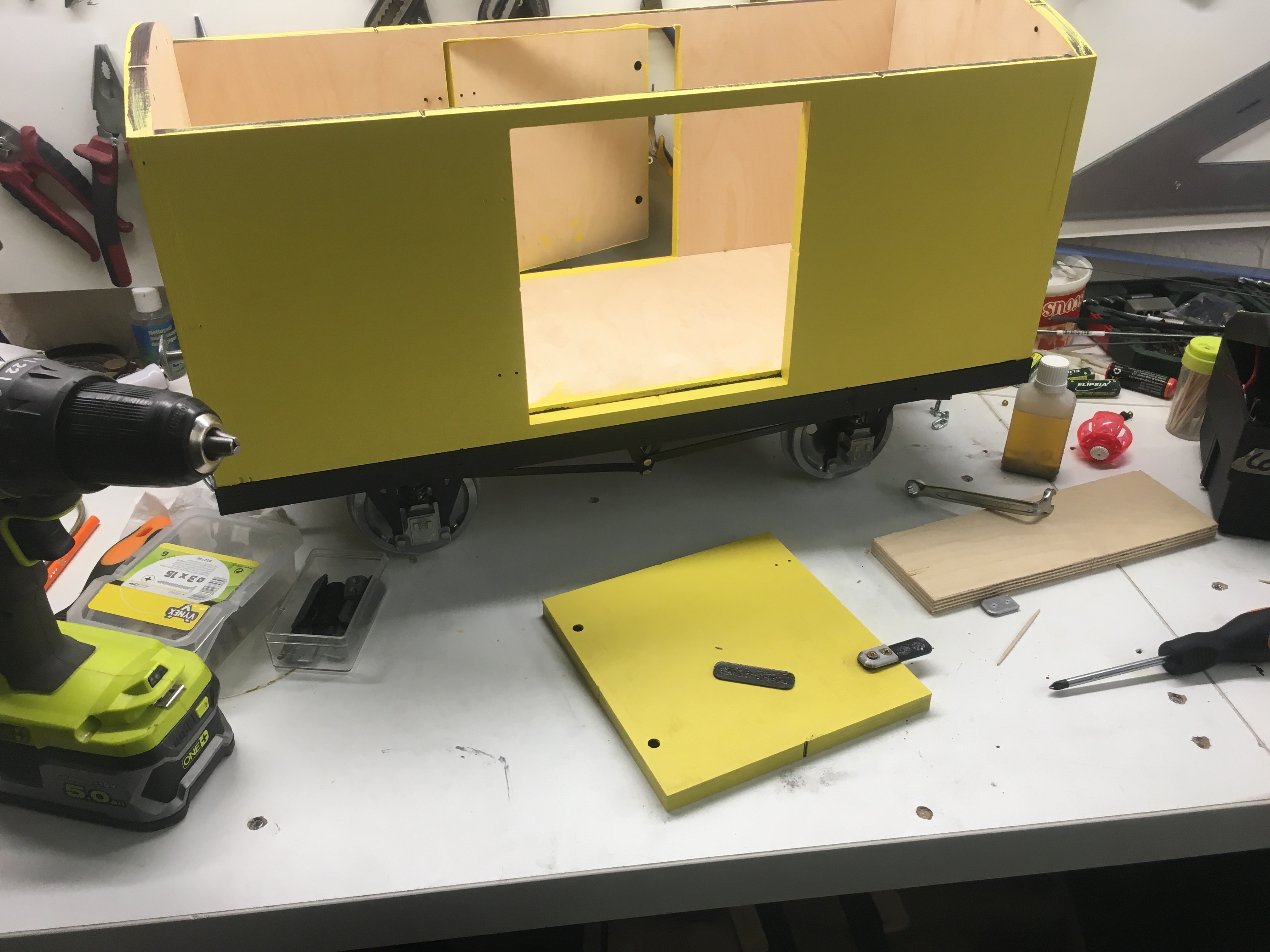

Peinture!

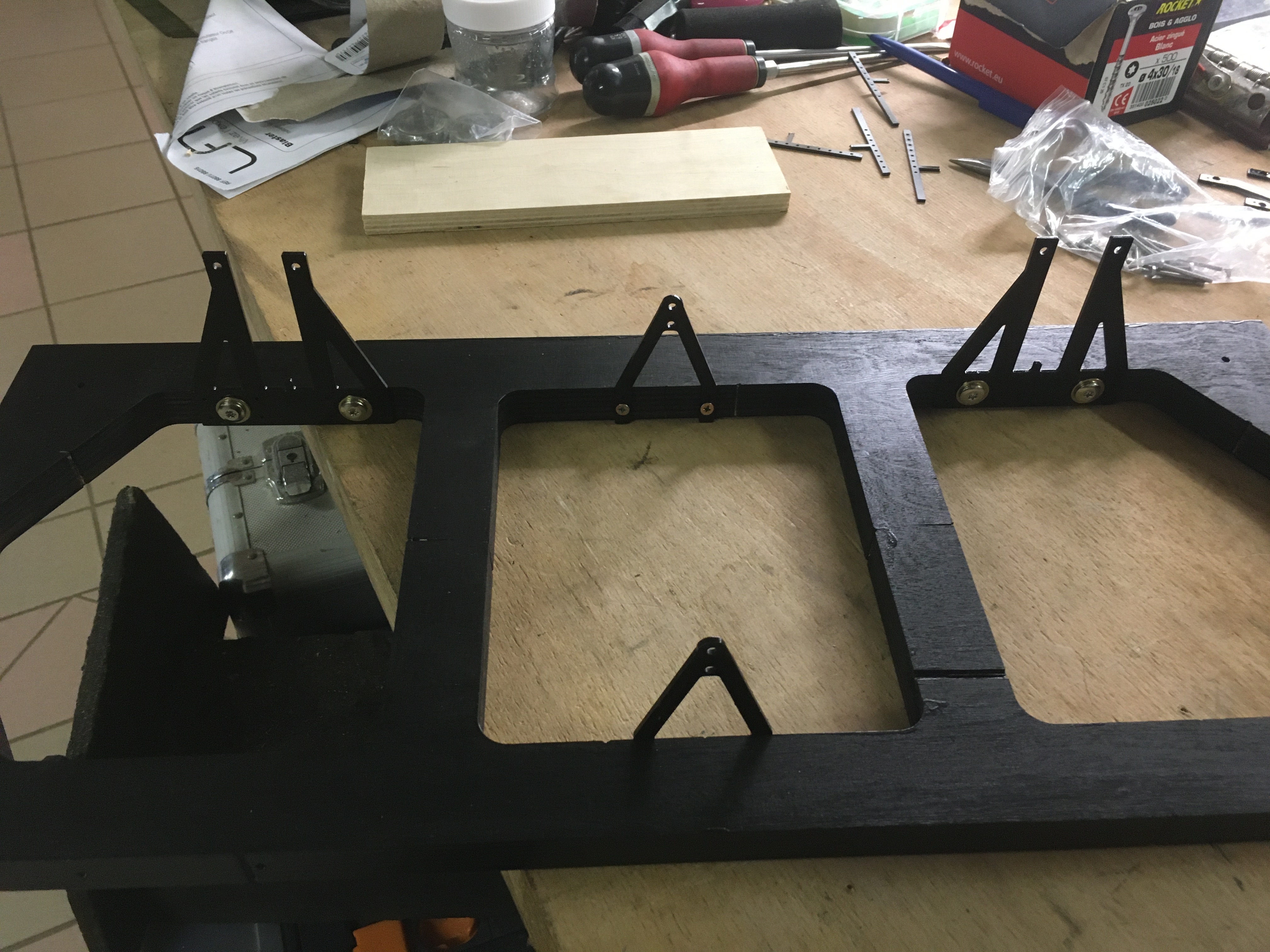

Châssis peint

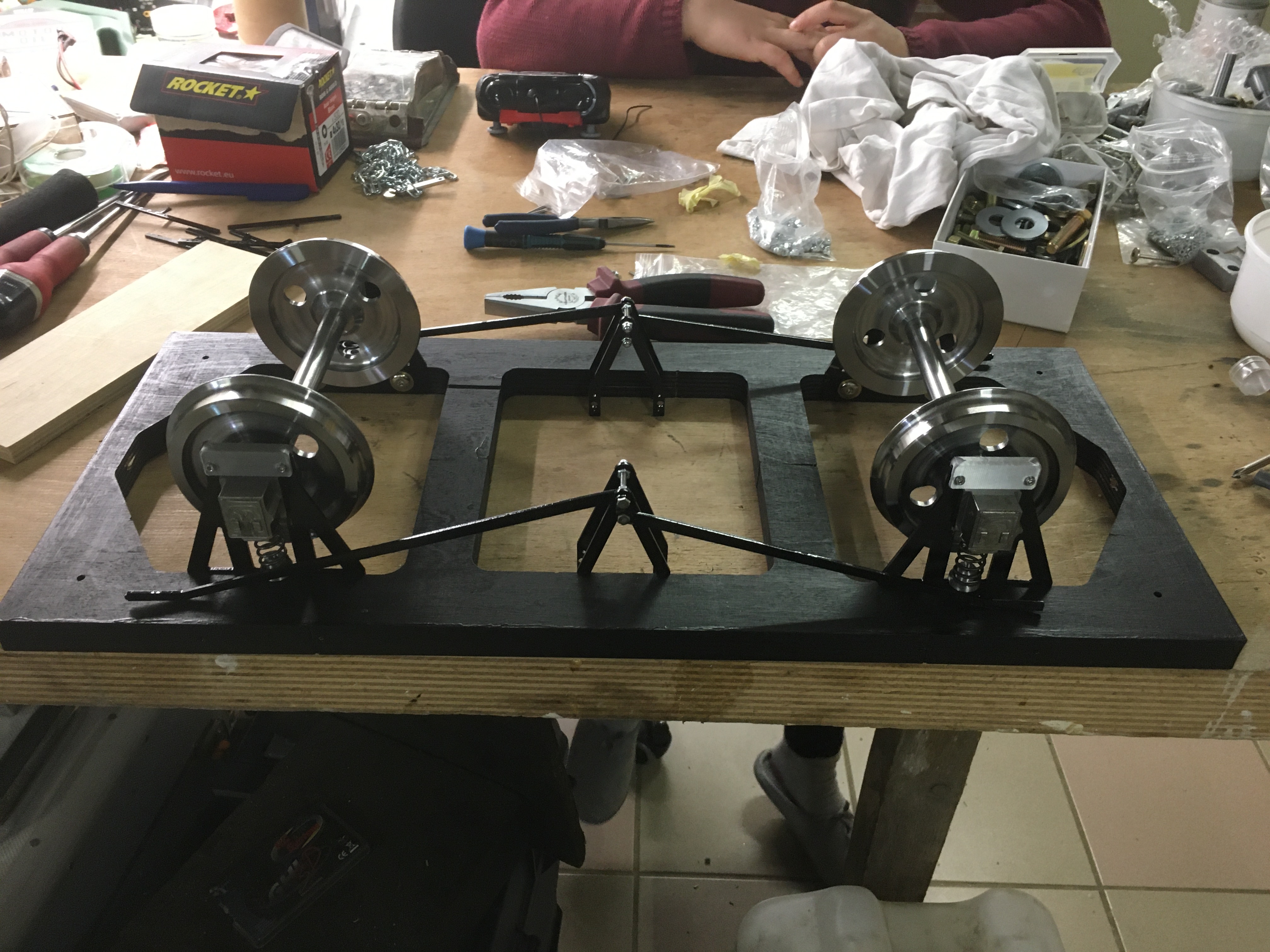

Montage des trains

Les pièces de chez 17D sont magnifiques!

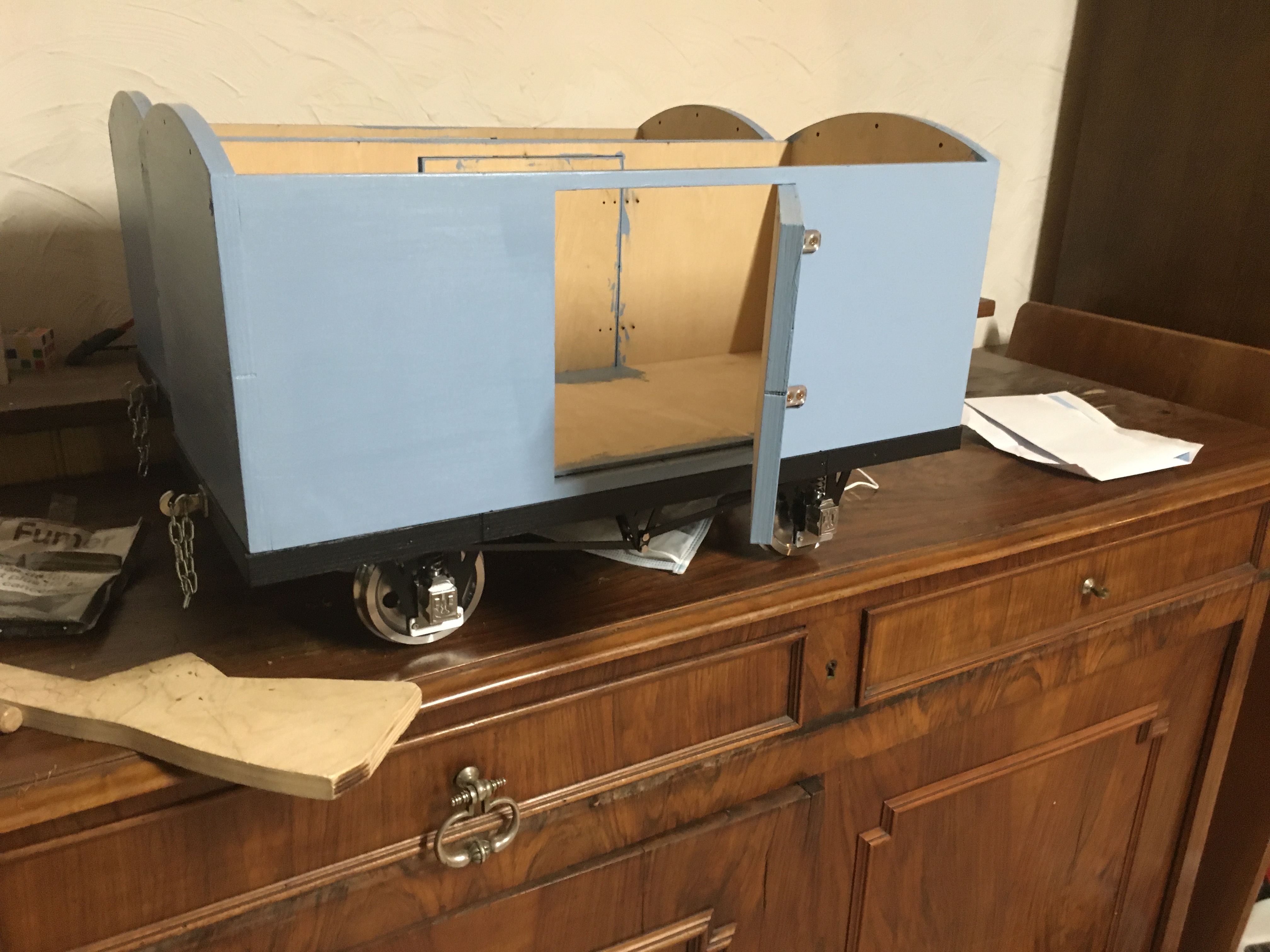

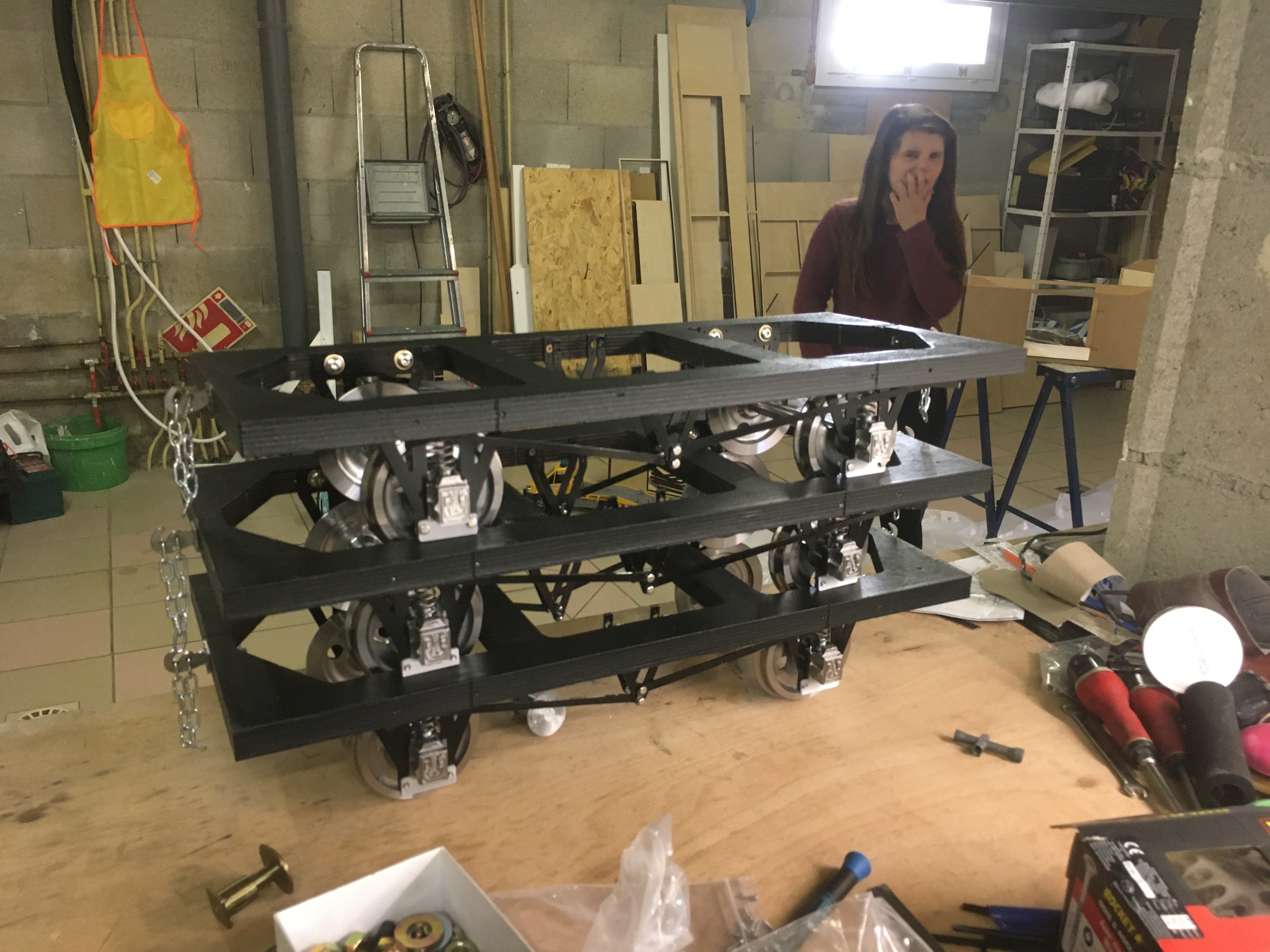

Les châssis sont prêts et je suis super content du résultat

[jacklotus]

Petit point sur l'avancée de la construction:

je commence un peu la locomotive qui aura deux étages de réduction, le premier par engrenage et le second par courroie qui entrainera les roues.

Connaissant un petit peu l'automobile, je voudrais utiliser une courroie poly-v qui a l'avantage que pouvoir transmettre assez de couple tout en permettant d'utiliser des rayons assez petits au niveau des poulies.

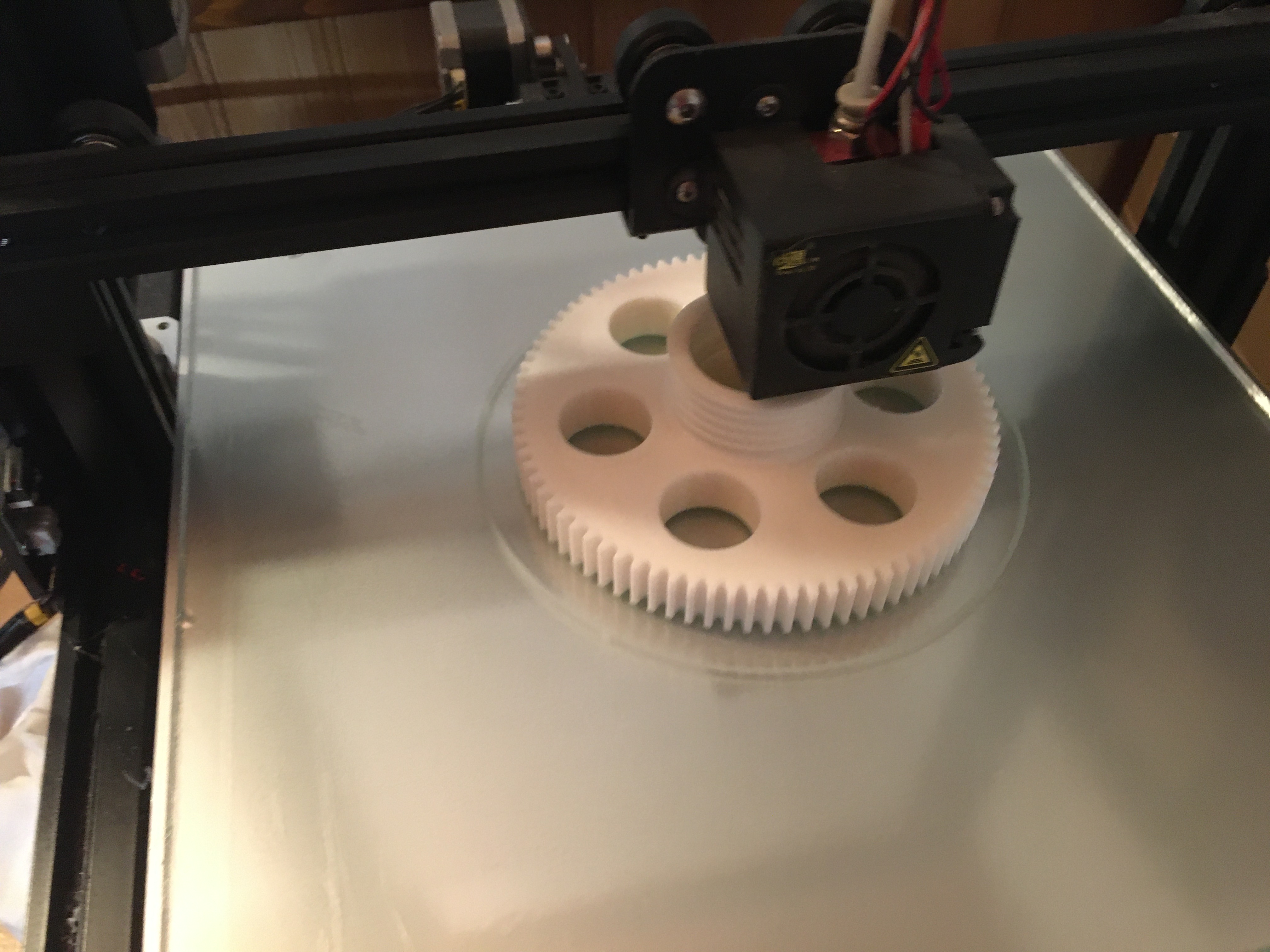

j'imprime directement la couronne/poulie.

Pour la voie, j'ai eu plusieurs devis d'acier. Les prix ont explosés! Une forte augmentation du cours de l'acier de près de 50% depuis le début de l'année.
Du coup j'ai demandé un tarif chez "Ride on railway" en Angleterre pour de la "vraie" voie de modéliste en pensant que l'écart de prix serait peut être pas énorme, mais c'est encore bien trop loin de mon budget.

Je penses donc allez chez le ferrailleur pour voir ce que je peux trouver.

[pelican]

Beaux les wagons
Tu vas les peindre avec des couleurs différentes ?? ce que j'avais fait : c'est plus facile pour expliquer : toi tu montes sur le wagon vert avec ton frère, et toi comme tu es plus grand, tu vas tout seul sur le wagon brun !

[jacklotus]

C'est exactement ça Pelican .

Je les ai laissés choisir les couleurs des wagons. Ma grande et mon dernier on choisi du bleu et mon Moyen a choisi du jaune! Ils ont vu des anciens wagons à l'échelle ho sur lesquels il y a des publicités alors ils veulent faire une déco à leur idée façon pub ancienne... ils ne manquent pas d'imagination.

J'ai trouvé de la peinture multi-support au Brico et je suis bluffé par le résultat. Ca sèche vite et malgré leur manière de peindre un peu maladroite on ne voit pas trop les traces de pinceau.

Sinon je continue à avancer. Les pièces découpées au laser ca s'assemble au poil et ça permet de gagner beaucoup de temps.

La locomotive commence à se faire et c'est motivant:

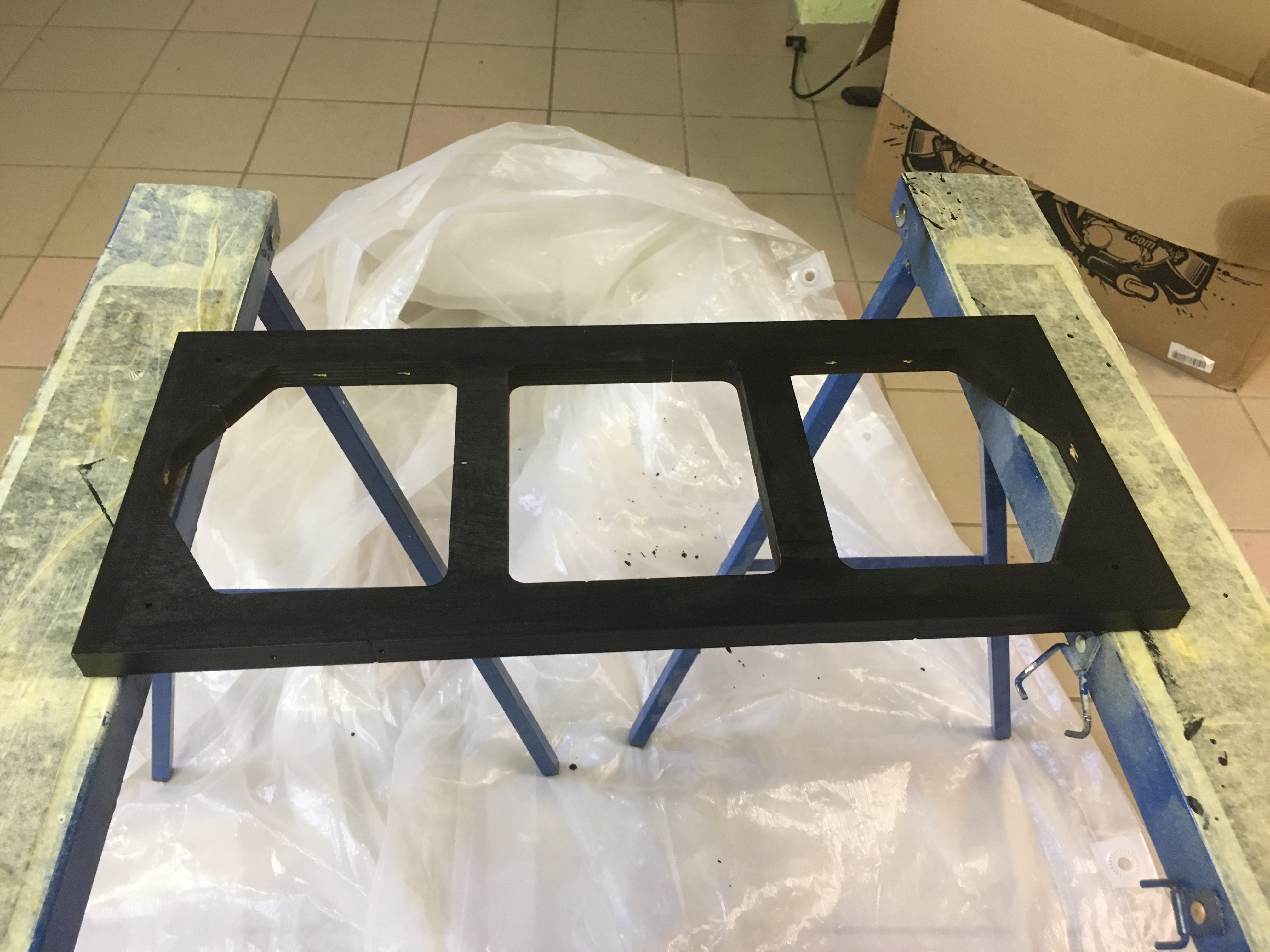

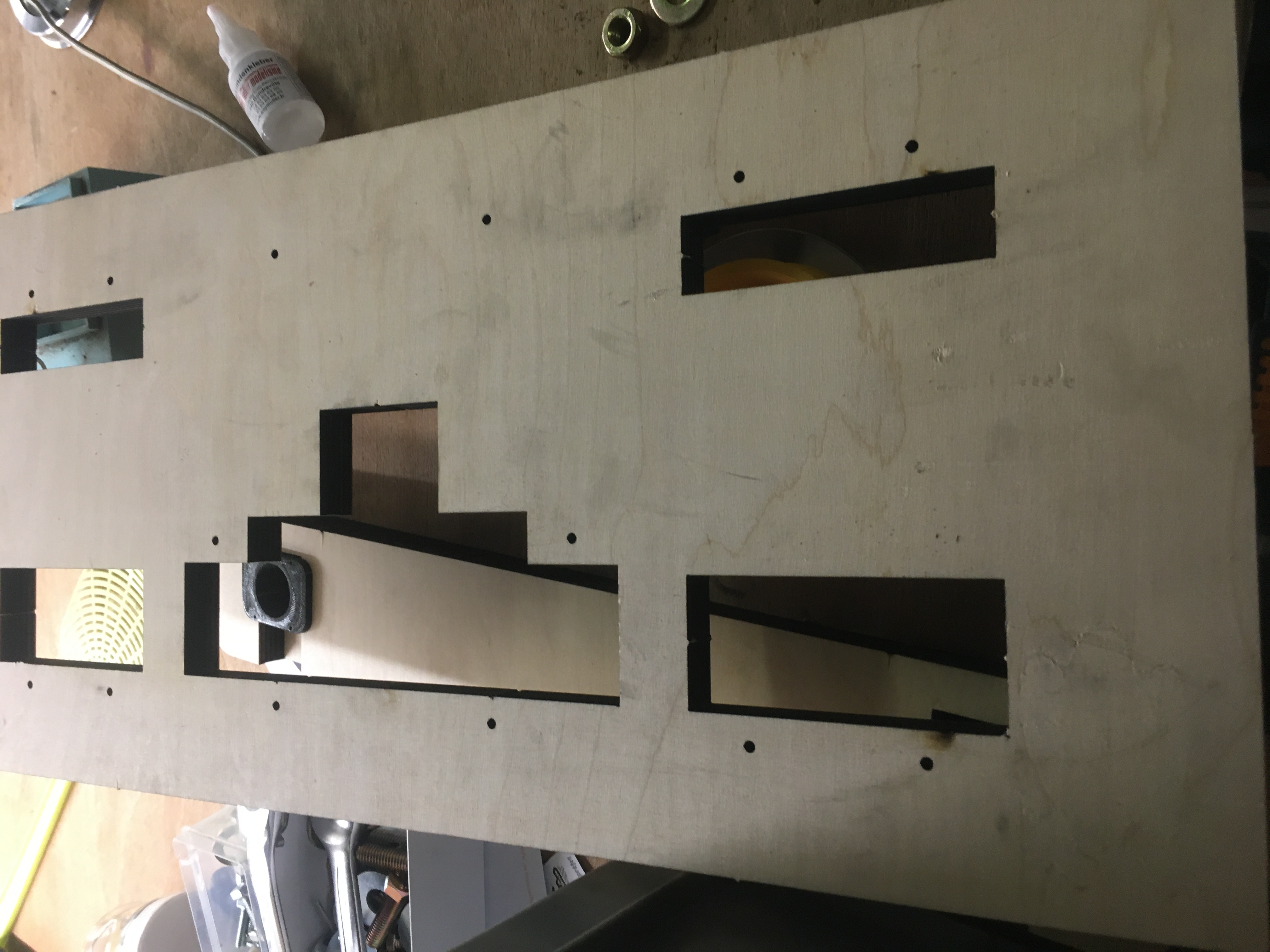

Voici la plateforme du chassis:

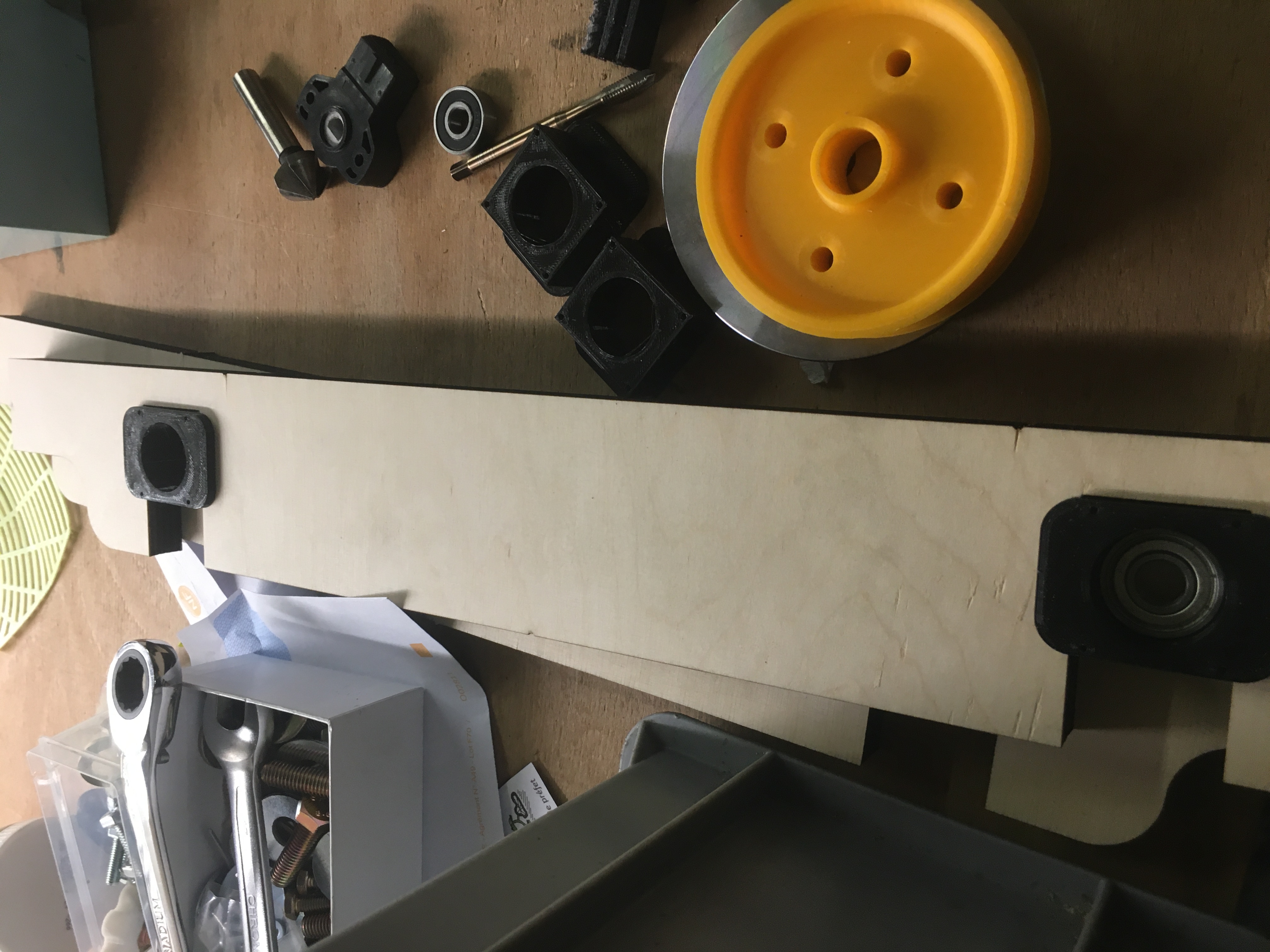

Et ça c'est l'un des longeron porte essieu. Les boites d'essieu viennent s'emboiter dessus, elles sont imprimées en PLA.
les roulements à billes s'emboitent dedans.

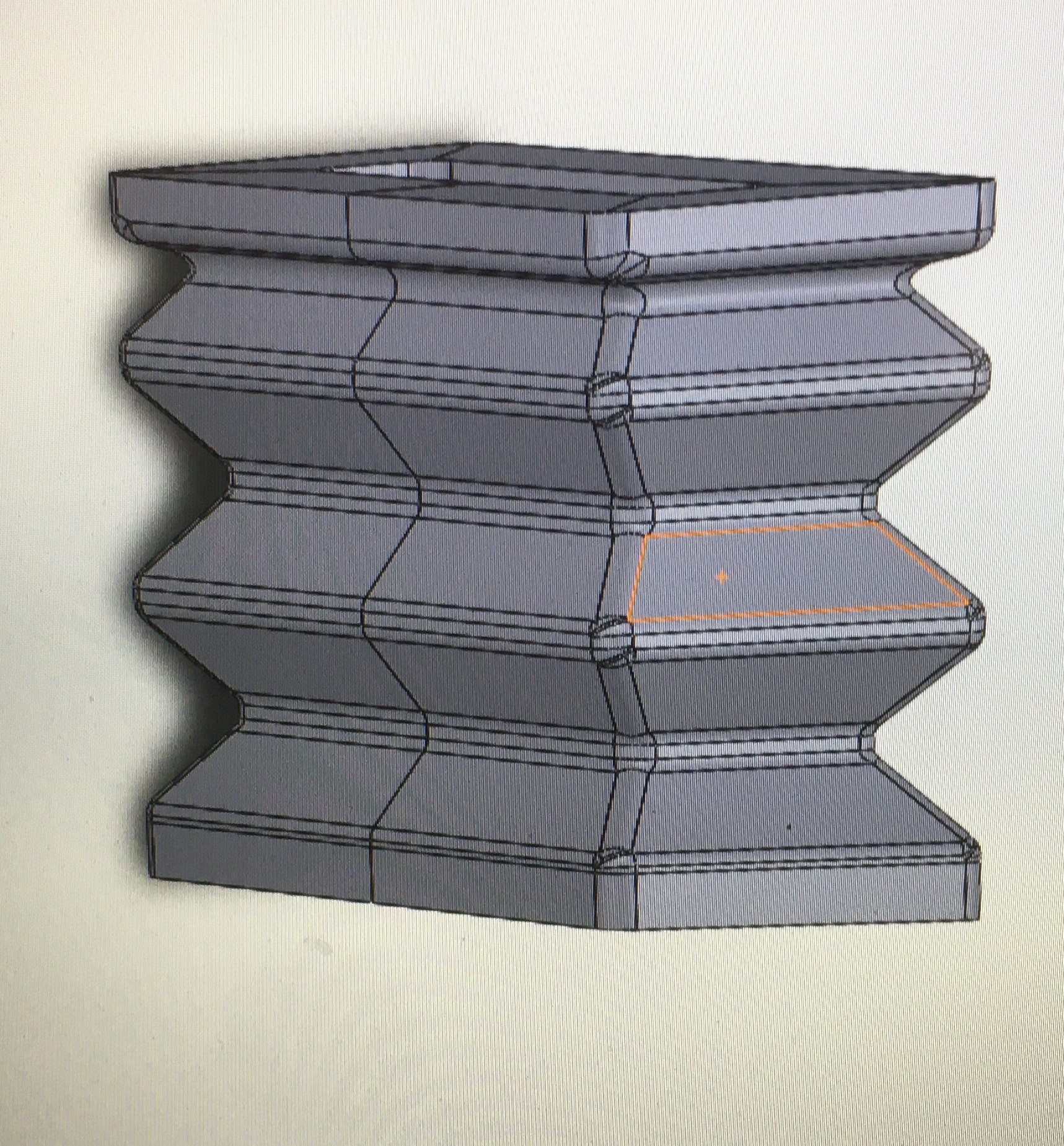

Pour faire la suspension j'ai dessiné des soufflets que je voudrais imprimer en TPU, une matière souple qui fait un peu caoutchouc.

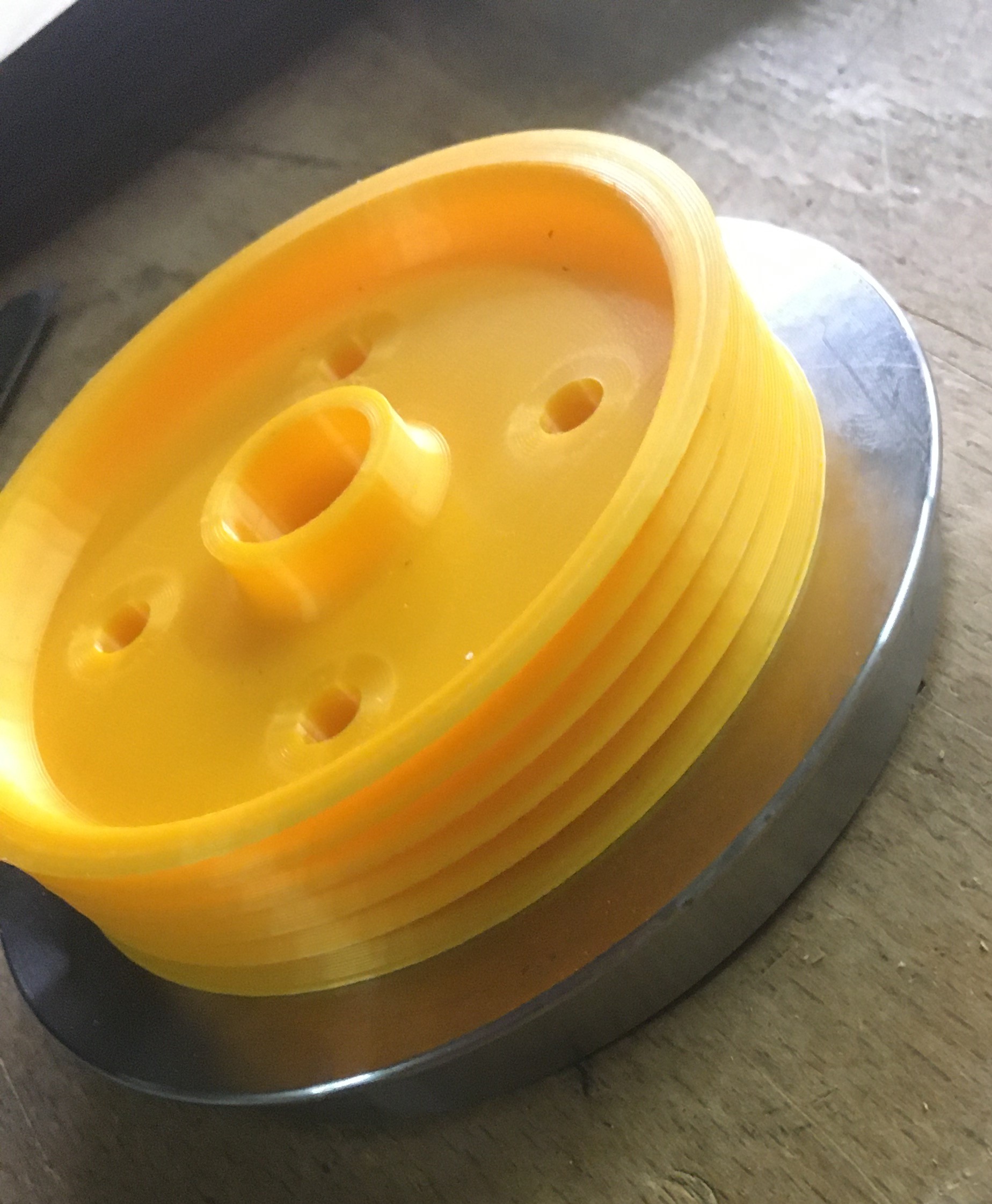

Les poulies de transmission sont aussi imprimées en 3D. Elles seront vissées sur les roues.

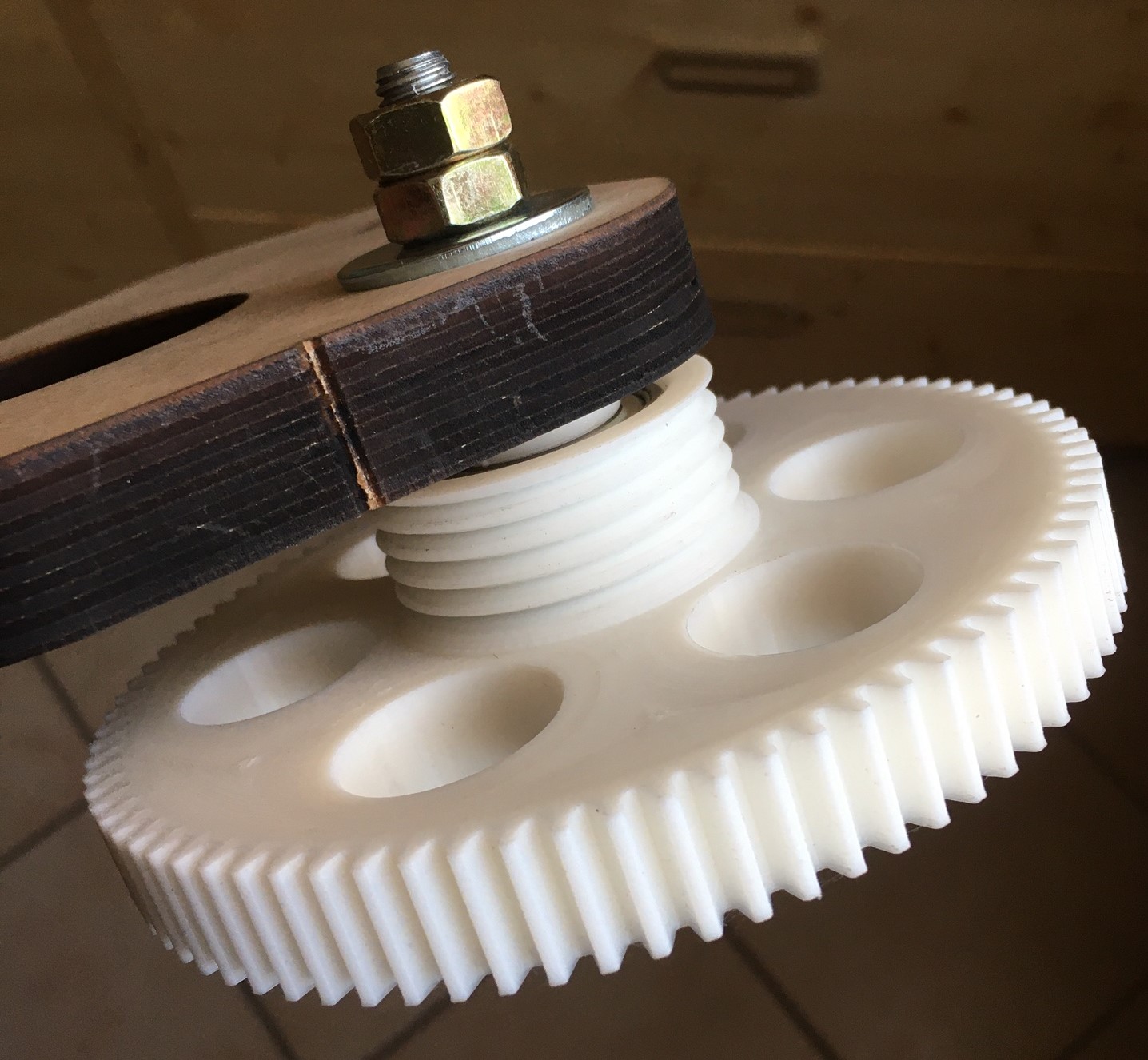

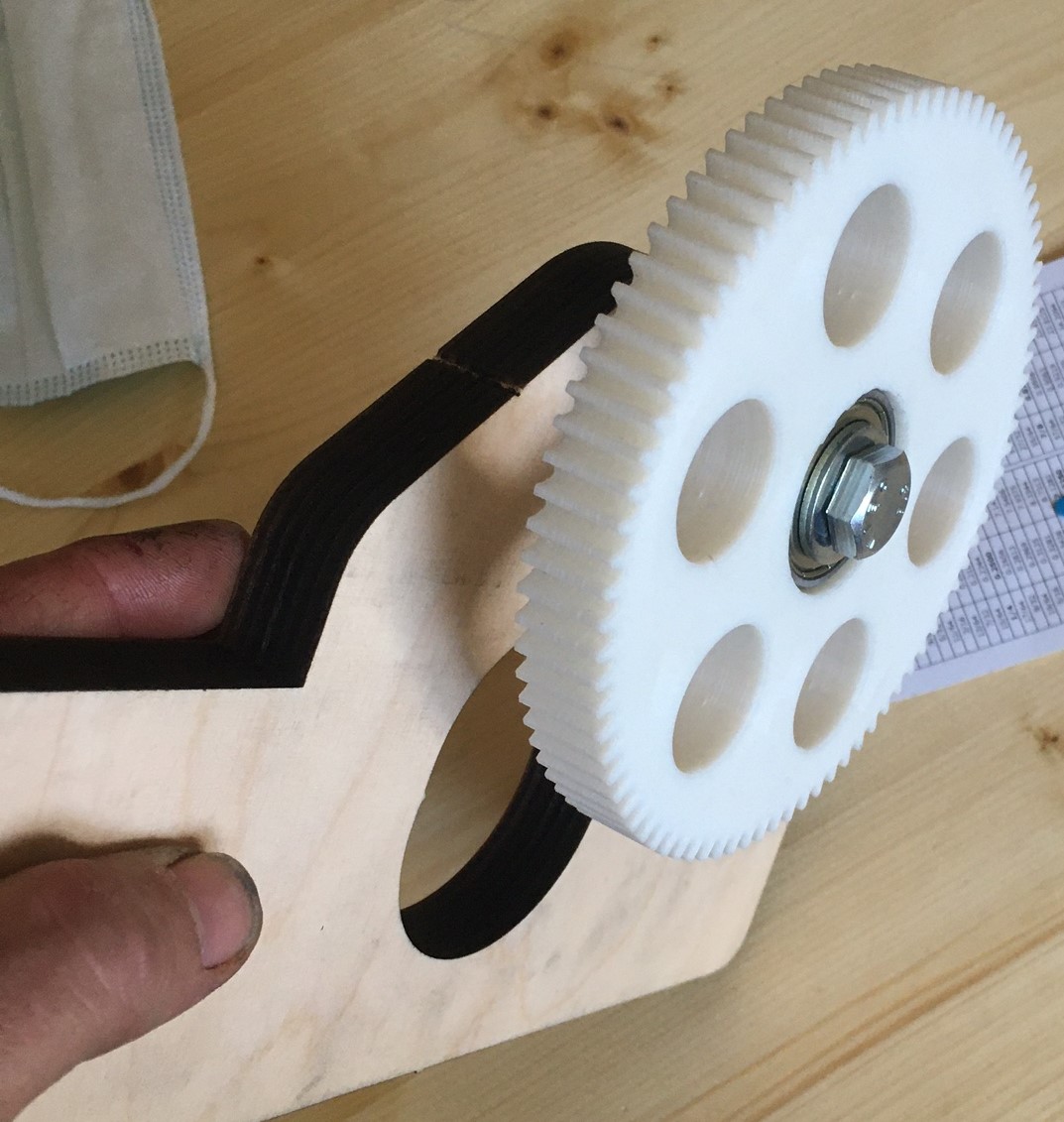

La couronne de la transmission primaire est prête. Le support va s'emboiter verticalement dans la plateforme. Le moteur de trottinette électrique viendra se loger via un support, dans le trou du bas.

Voilà!
