Steam tram loco in 1:76 scale

Messagepar Paul T » 13 04 2015 à 22:08

Chers tous,
I hope Google translate has worked well ...
Chris Ward (cwrailways.com) a produit une impression 3D tram loco pour aider les modélisateurs du 00n3 (1:76 ou 4 mm / foot ou c.13mm / mètre) démarrer sans avoir besoin d'un fer à souder. Il fonctionne sur un bogie moteur Halling, un bon mécanisme dans mon expérience.
Il se 40mm de hauteur de rail (42 mm avec cheminée), est de 28 mm de large et 64mm de long (hors tampons). Il a été conçu pour être utilisé avec les fourgonnettes Parkside Dundas & T DLR que certaines personnes sur l'utilisation du groupe sur leurs mises en page.
Il ya 7 pièces - repose-pieds, moteur selle, le corps avec chaudière, porte de la boîte de fumée. toit et deux tampons.
Ce est un kit d'entrée de gamme. Ce est vers le bas pour le modélisateur combien / ce détail à ajouter. Une fois la selle du moteur est collé en place la locomotive est prêt à utiliser. 5 minutes de maximale de travail attention.
Je ai inclus des photos. Certains ont le T & DLR actions, un autre a l'île de Man Railway stock (Branchlines - pas de site web).
Chris est prêt à vendre la palette et selle séparément.
Je ai besoin d'ajouter travaux plaques, plaques d'immatriculation, un sifflet (ou bell) et un autre membre d'équipage pour finir.
Il peut être intéressant pour les modélistes de l'échelle 1:87.
Meilleurs voeux,
Paul

Dear all,

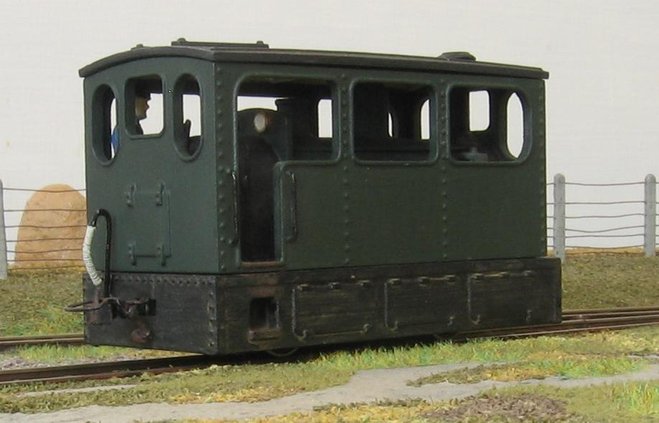

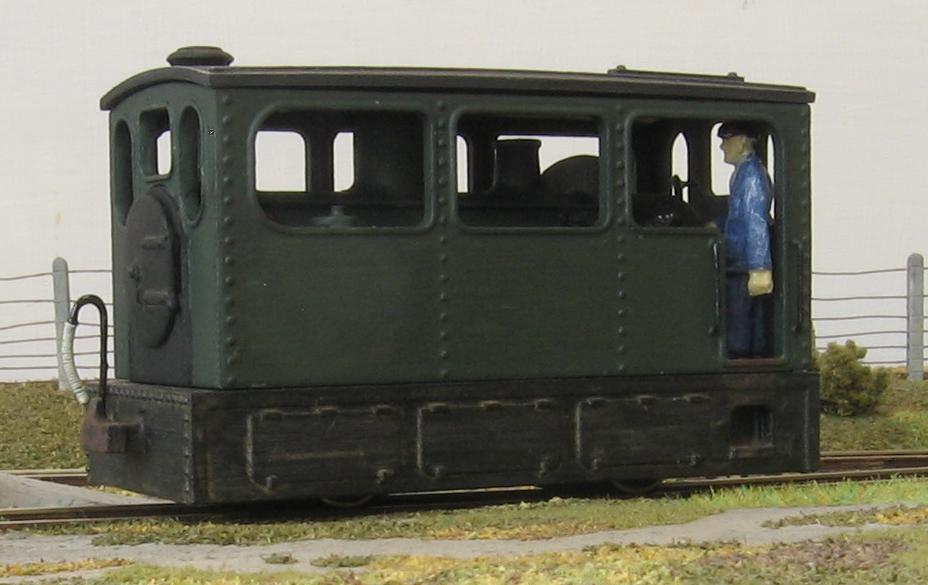

Chris Ward (cwrailways.com) has produced a 3D printed tram loco to help modellers of 00n3 (1:76 or 4mm/foot or 13mm/metre) get started without the need for a soldering iron. It runs on a Halling motor bogie, a good mechanism in my experience.
It stands 40mm from track height (42 mm with chimney), is 28mm wide and 64mm long (excluding buffers). It has been designed to be used with the Parkside Dundas T & DLR vans which some people on the group use on their layouts.

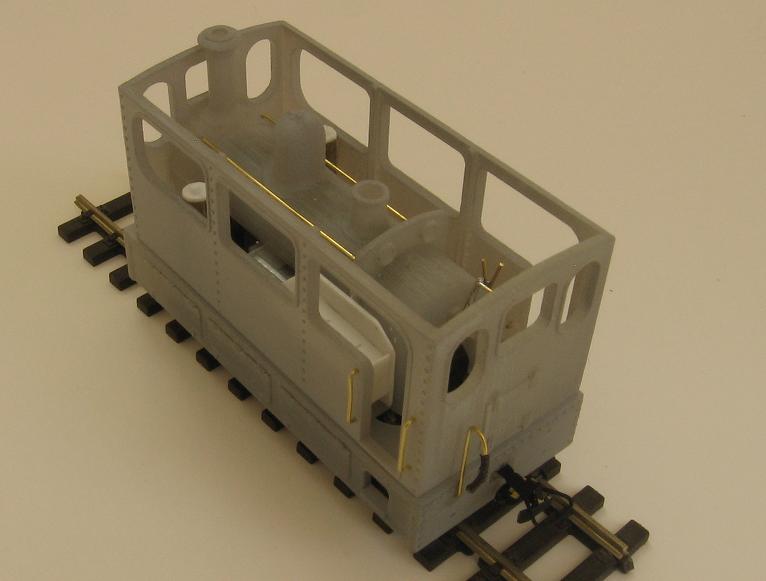

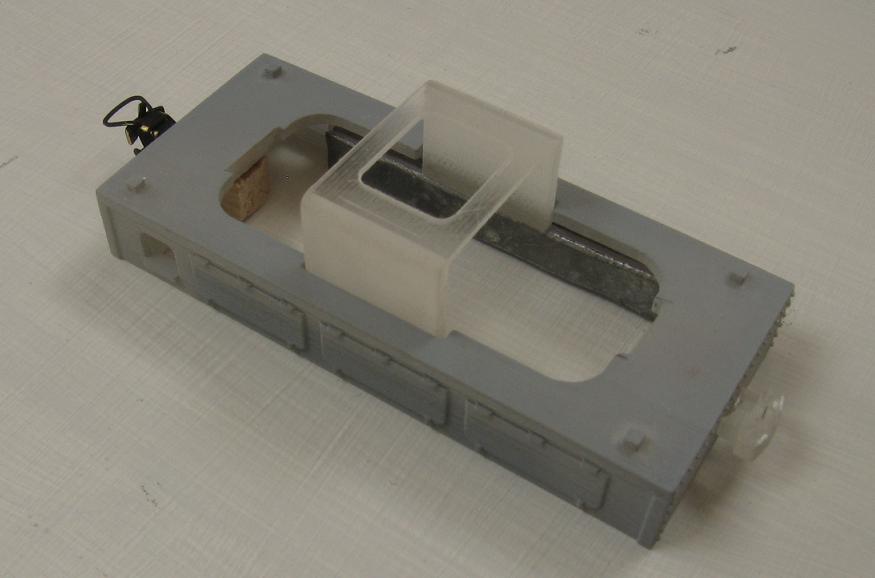

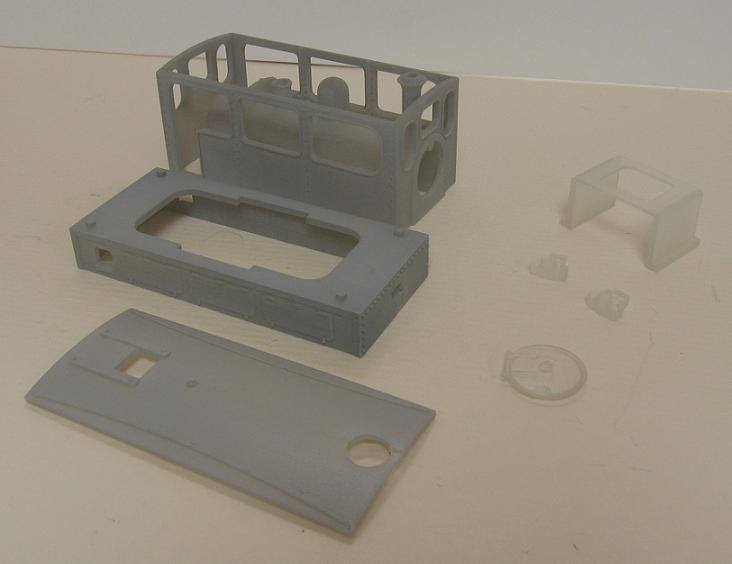

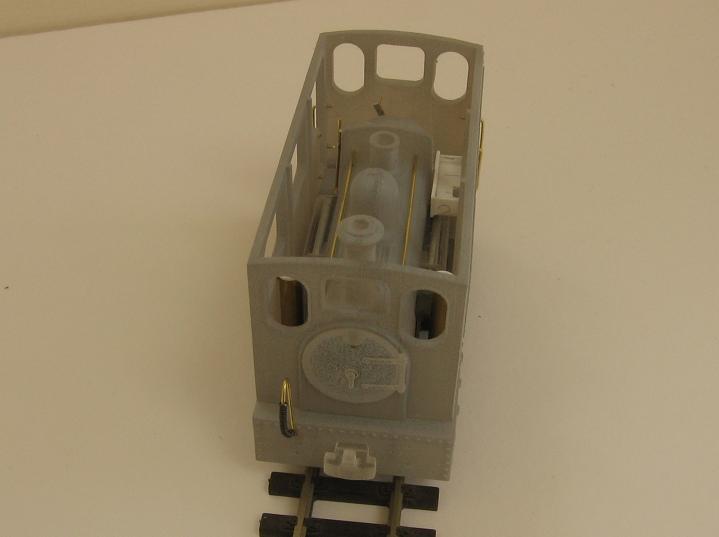

There are 7 parts - footplate, motor saddle, body with boiler, smoke box door. roof and two buffers.
It is a entry level kit. It is down to the modeller how much/what detail to add. Once the motor saddle is glued in place the loco is ready to use. 5 minutes of careful work maximum.

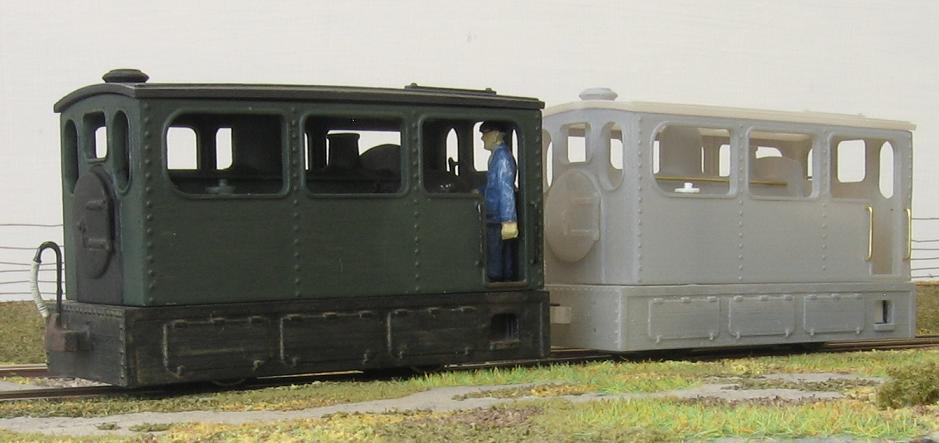

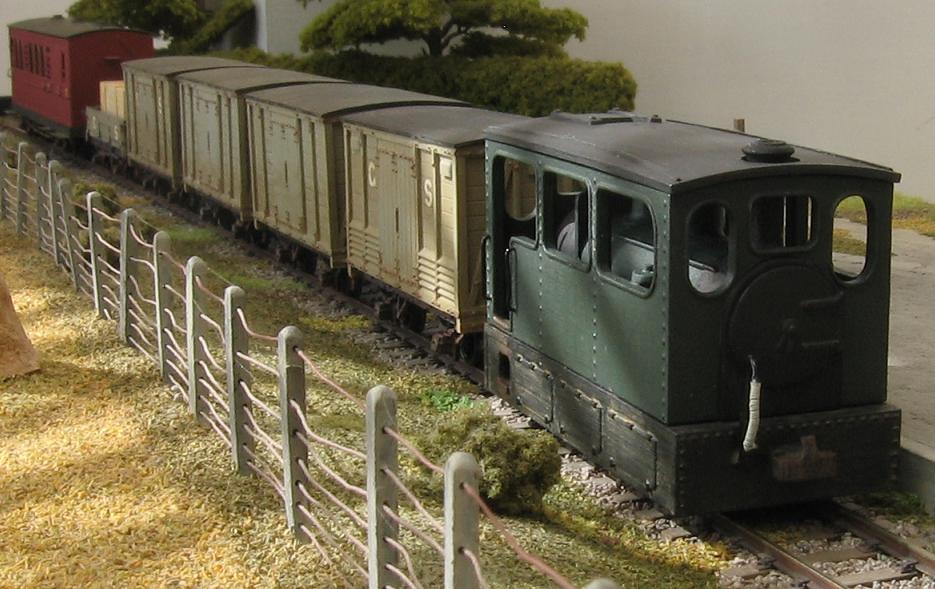

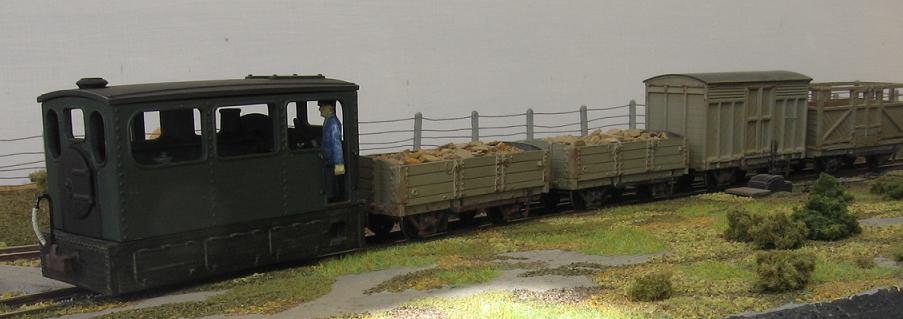

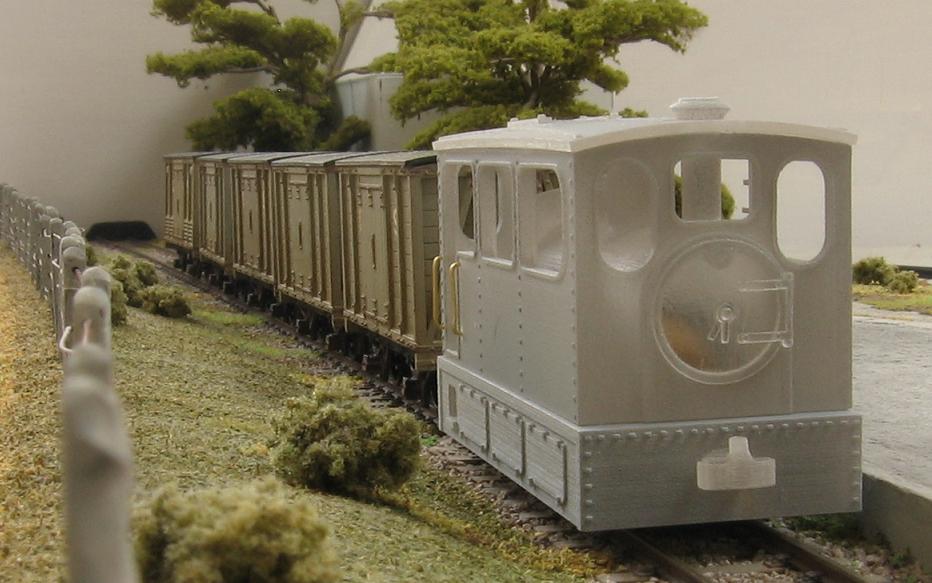

I have included photos. Some have the T & DLR stock, an other has the Isle of Man Railway stock (Branchlines - no website).
Chris is prepared to sell the footplate & saddle separately.
I need to add works plates, number plates, a whistle (or bell) and another crew member to finish off.
It may be of interest for modellers of 1:87 scale.
Best wishes,
Paul
Avatar de l’utilisateur
Paul T

Messages: 110
Enregistré le: 08 12 2013 à 21:40
Localisation: près de Manchester.

Re: Tram loco in 1:76 scale

Messagepar Zébu » 13 04 2015 à 22:10

#B6
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 11991
Enregistré le: 01 03 2008 à 17:34
Localisation: Gelbique quasi méridionale.

Re: Tram loco in 1:76 scale

Messagepar Paul T » 14 04 2015 à 07:18

Merci beaucoup.
Paul T
Avatar de l’utilisateur
Paul T

Messages: 110
Enregistré le: 08 12 2013 à 21:40
Localisation: près de Manchester.

Re: Steam tram loco in 1:76 scale

Messagepar YVES » 14 04 2015 à 10:36

Jolie loco. Un style un peu vicinal hollandais.
:D :D :D
YVES

Messages: 13953
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: Steam tram loco in 1:76 scale

Messagepar Paul T » 14 04 2015 à 20:41

Yves, un commentaire intéressant. Maintenant, je pensais que ce était un type belge / française de loco. Cependant, vivre sur une île, je ne suis pas expert de sorte qu'il a changé à un style vapeur tram locomotive belge / hollandaise dans mon stock livre!
Je pourrais obtenir quelques Blanc Misseron fonctionne plaques pour cela, je espère que cela ne déranger personne.
Paul T
Avatar de l’utilisateur
Paul T

Messages: 110
Enregistré le: 08 12 2013 à 21:40
Localisation: près de Manchester.

Re: Steam tram loco in 1:76 scale

Messagepar YVES » 16 04 2015 à 21:30

Un peu de lecture sur les locomotives bicabines Blanc-Misseron :
http://vapeur45.free.fr/Notices_Techniq ... 5-nt16.htm
:D :D :D
YVES

Messages: 13953
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: Steam tram loco in 1:76 scale

Messagepar DjiPi » 28 06 2015 à 09:30

Hi Paul,
Do you think it is possible to get the footplate and the saddle (and maybe the boiler?) re-designed so this model can be fitted with a 9mm motor chassis such as a Graham Farish 08 or a Kato 103 ?

Bjr Paul,
Pensez-vous qu'il soit possible de redessiner le chassis et le berceau moteur (et peut être la chaudière ?) afin que ce modèle puisse être équipé d'un chassis moteur en 9mm tel que le Graham Farish 08 ou le Kato 103 ?

Traduction par Myself :mrgreen:
DjiPi

Messages: 262
Enregistré le: 15 11 2007 à 12:33
Localisation: Eaubonne

Re: Steam tram loco in 1:76 scale

Messagepar YVES » 29 06 2015 à 08:57

PaulT n'est pas le "grand concepteur" de cette loco, c'est un kit de Chris Ward (cwrailways.com) :
http://www.cwrailways.com/
Rappelons que cwrailways commercialise un trés intéresant kit de Baldwin :
http://www.cwrailways.com/
#B6 #B6 #B6
YVES

Messages: 13953
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: Steam tram loco in 1:76 scale

Messagepar Paul T » 13 07 2015 à 11:09

Salut DjiPi et Yves,
Désolé pour le retard de ma réponse.
Le tramway à vapeur a été conçu par Chris et est un développement de son corps de loco Fiery Tram avec quelques modifications. Ce tramway Fiery a été conçu pour une utilisation 009. Voir son site web.
DjiPi je suggère que vous contactez Chris directe. Il vendra la palette et la selle séparément et je suis sûr que ça va être facile de faire les changements dont vous avez besoin. Je pense qu'il va le trouver facile à imprimer la loco pour une utilisation sur un châssis de tramway Kato si elle sera plus grande que la normale pour 009. Longueur est 61mm, 28mm de largeur.
Alternativement, vous pourriez demander à Chris rétrécir la loco, je pense qu'il pourrait gérer cela et peut-être même être en mesure de le faire rentrer votre jauge de chargement.
J'espère que cela aide.
Le corps de la locomotive Baldwin est probablement l'impression la plus avancée Chris a fait pour 009 et est basée sur la locomotive qui a couru sur la Glyn Valley Tramway dans l'est du Pays de Galles.
Meilleurs voeux,
Paul

Hi DjiPi and Yves,
Sorry for the delay in replying.
The steam tram was designed by Chris and is a development of his Fiery Tram loco body with some modifications. This Fiery tram was designed for 009 use. See his website.
DjiPi I suggest that you contact Chris direct. I think he will find it easy to print the loco for use on a Kato tram chassis though it will be larger than normal for 009. He will sell the footplate and saddle separately and am sure it'll be easy to make the changes you require. Length is 61mm, width 28mm.
Alternately you could ask Chris to shink the loco, I think he could manage this and may even be able to make it fit your loading gauge.
I hope this helps.
The baldwin loco body is probably the most advanced print Chris has done for 009 and is based on the loco that ran on the Glyn Valley Tramway in east Wales.
Best wishes,
Paul
Avatar de l’utilisateur
Paul T

Messages: 110
Enregistré le: 08 12 2013 à 21:40
Localisation: près de Manchester.

Re: Steam tram loco in 1:76 scale

Messagepar Paul T » 21 04 2016 à 19:53

Salut.
Le tram cahote à travers Lispole avec quelques anciens kits de métal blanc - une île de Man 4 entraîneur à roues et freins van. Ces kits ont probablement été jetés à la fin des années 1960, il y a maintenant près de 50 ans. Etat de l'art à l'époque - état de l'arche aujourd'hui. La technologie progresse ...
Meilleurs voeux,
Paul

Hi.

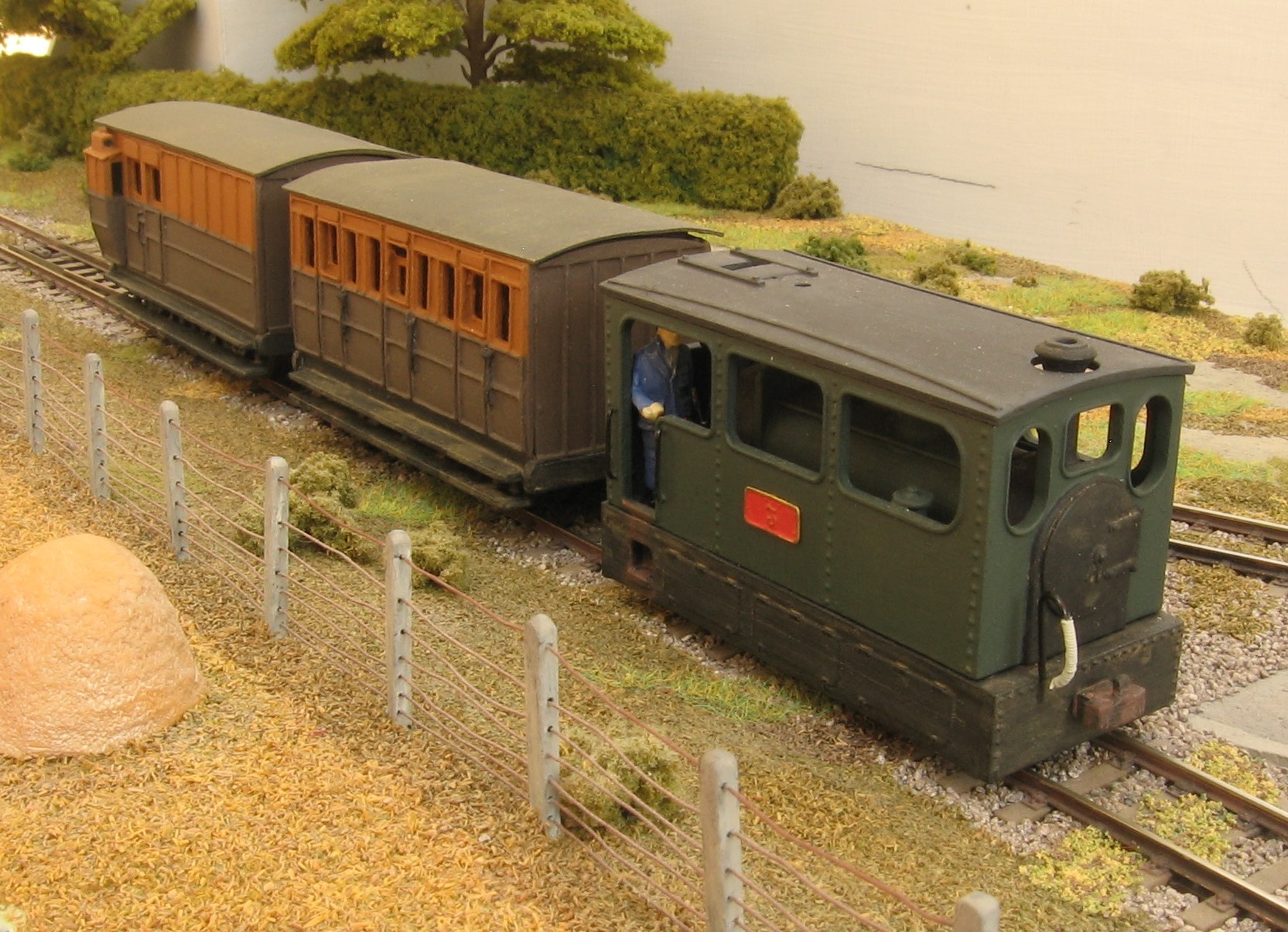

The tram trundles through Lispole with some ancient white metal kits - an Isle of Man 4 wheeled coach and brake van. These kits were probably cast in the late 1960's, now nearly 50 years ago. State of the art at the time - state of the ark today. Technology progresses ...
Best wishes,
Paul
Fichiers joints
Avatar de l’utilisateur
Paul T

Messages: 110
Enregistré le: 08 12 2013 à 21:40
Localisation: près de Manchester.

Re: Steam tram loco in 1:76 scale

Messagepar YVES » 22 04 2016 à 23:01

Mariage sympathique, les deux styles vont bien ensemble.
#B6 #B6 #B6
YVES

Messages: 13953
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: Steam tram loco in 1:76 scale

Messagepar Paul T » 23 04 2016 à 21:16

Merci Yves. Je pensais qu'ils allaient bien ensemble - quelque chose d'une agréable surprise. Un mariage de l'ancien (métal blanc) avec le nouveau (plastique impression 3D). :^)
Il peut me inciter à mettre ensemble l'œuvre de l'un des '3 foot' Ravenglass & Eskdale entraîneurs (chemin de fer fermé 1913). J'ai quelques diagrammes pour aider (de Peter Kazer, un modeleur respecté). Juste besoin de finir le premier ... remorque Billard. J'espère que Allen Doherty sera faire un kit en laiton gravé pour l'entraîneur.
J'espère que la photo est acceptable sur Passion Metrique.
Meilleurs voeux,
Paul

Thank you Yves. I thought they went together well - something of a pleasant surprise. A marriage of the old (white metal) with the new (3D plastic print.) :^)
It may spur me on to put together the artwork for one of the '3 foot' Ravenglass & Eskdale coaches (railway closed 1913). I have some diagrams to help (from Peter Kazer, a respected modeller). Just need to finish the Billard remorque first ... I hope that Allen Doherty will be make an etch brass kit for the coach.
I hope the photo is acceptable on Passion Metrique.
Best wishes,
Paul
Fichiers joints
Avatar de l’utilisateur
Paul T

Messages: 110
Enregistré le: 08 12 2013 à 21:40
Localisation: près de Manchester.

Re: Steam tram loco in 1:76 scale

Messagepar Paul T » 01 06 2017 à 16:01

Chers tous,
Un autre tram loco pour 1: 76 / 00n3. C'est peut-être une locomotive 'Marmite'! Principalement CdN 030-T Blanc-Misseron mais avec quelques caractéristiques - en particulier les côtés de cabine, la chaudière et la boîte à fumée inspirée du loco 108 sur le Tramway de Sarthe. IL N'EST PAS UN MODÈLE D'ÉCHELLE DES LOCOMOTIVES DE SARTHE TRAMWAY. Il fonctionne sur le bogie du moteur Halling. Je m'attends à ce qu'il soit réduit à 1:87 pour HOm et HOe à un moment donné - pour ceux qui pourraient être intéressés. Les photos montrent qu'elles ont été reçues, améliorées, peintes et complétées. Il a été imprimé dans FUD par Shapeways pour Ivan Industries.
C'est tout!
Meilleurs vœux,
Paul

Francais par Google Translate :?

Dear all,

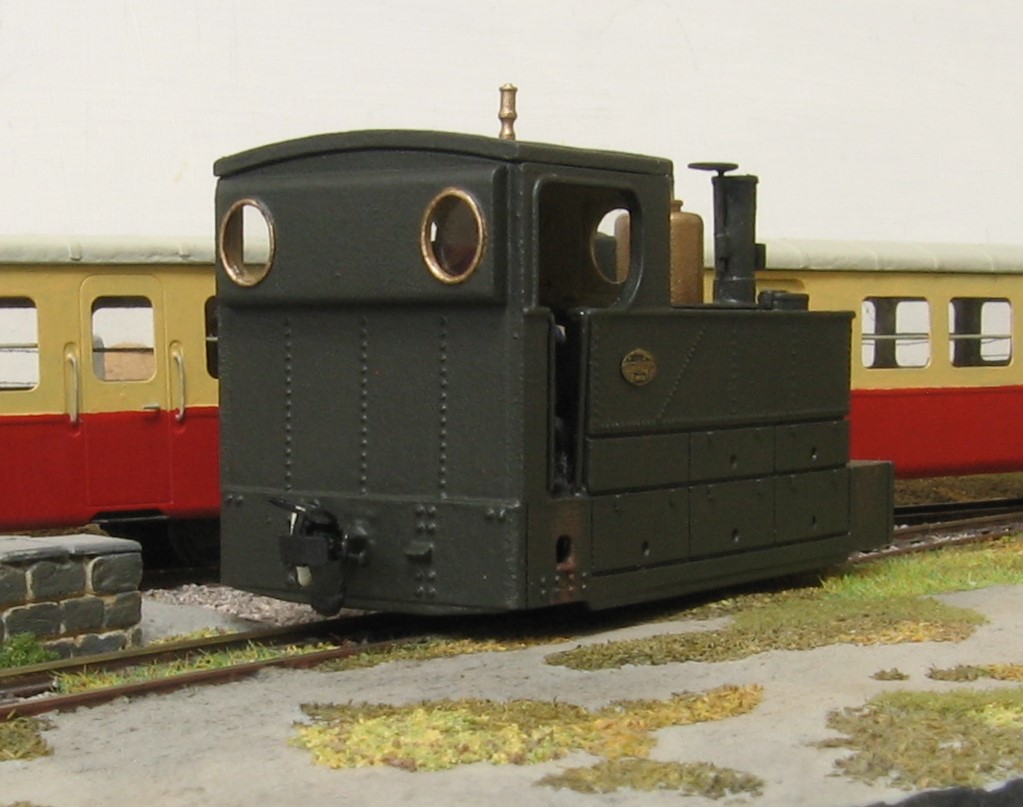

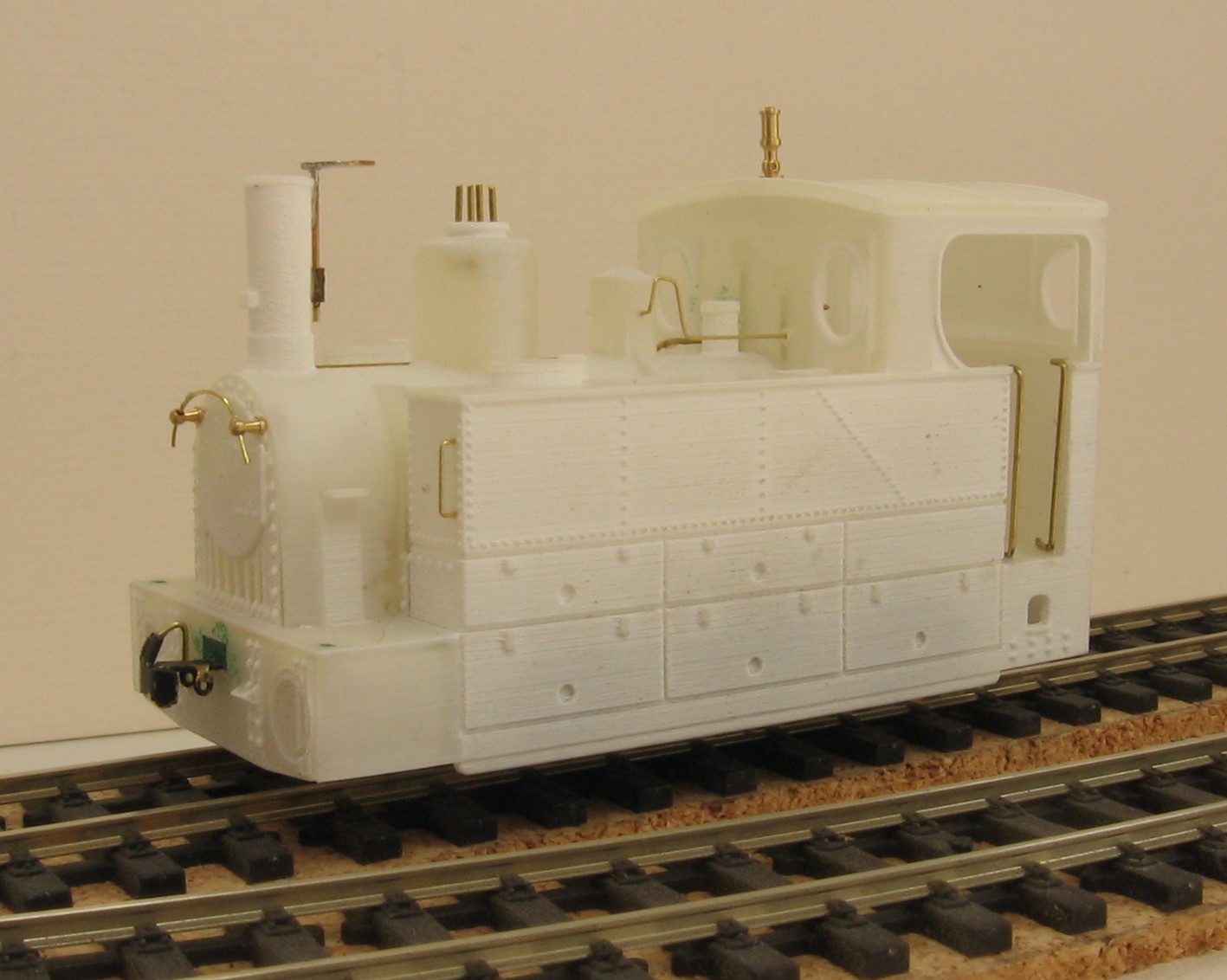

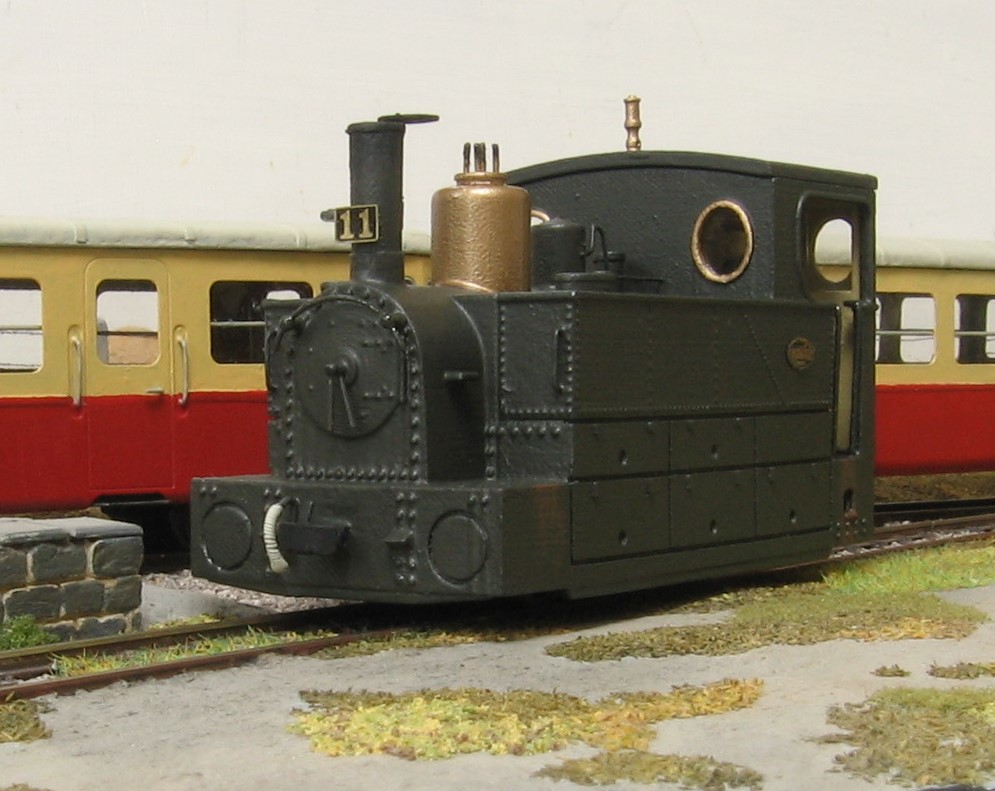

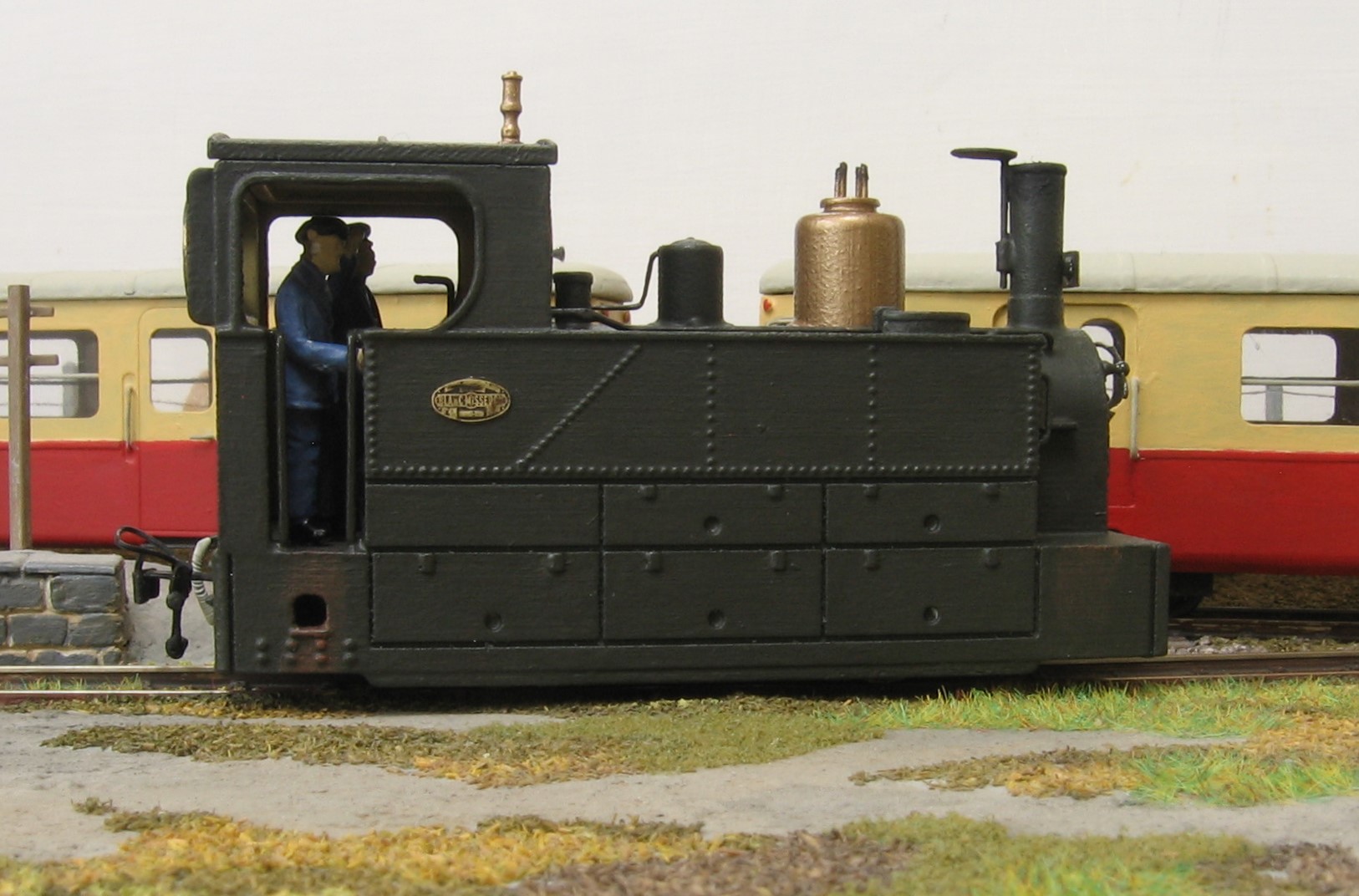

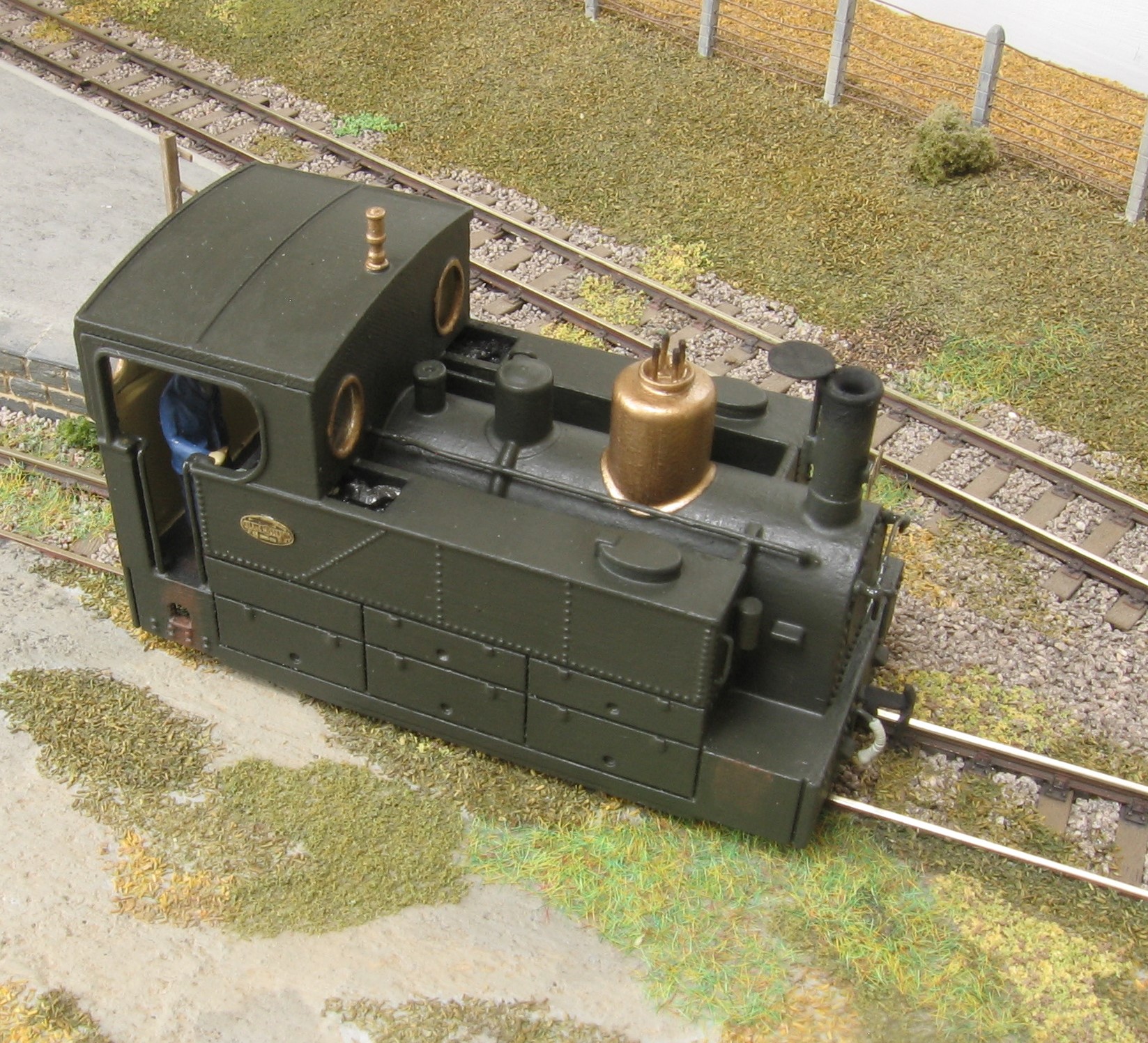

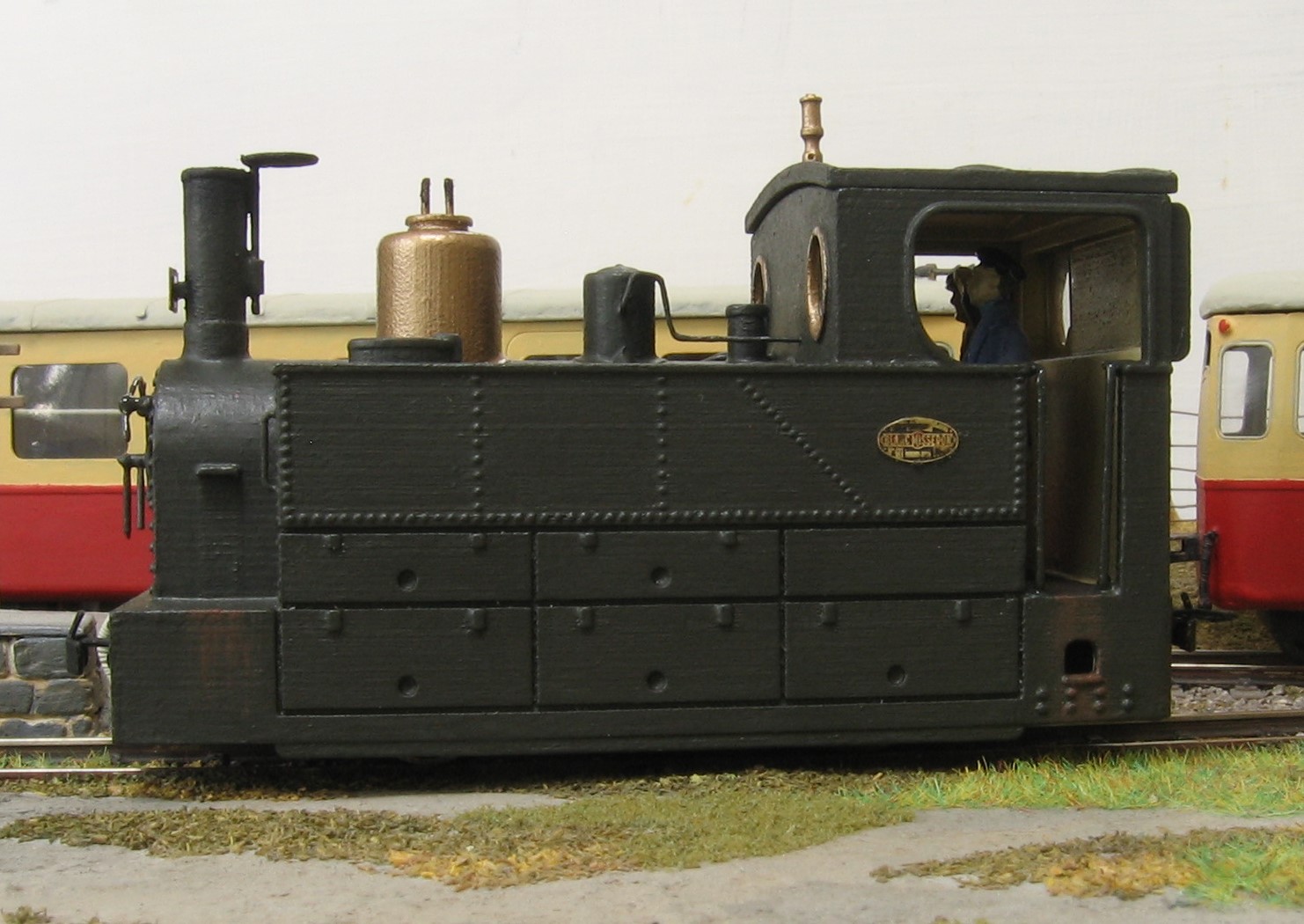

Another tram loco for 1:76/00n3. This may be a 'Marmite' locomotive! Mostly CdN 030-T Blanc-Misseron but with some features - especially cab sides, boiler and smoke box inspired by loco 108 on the Sarthe Tramway. IT IS NOT A SCALE MODEL OF THE SARTHE TRAMWAY LOCOMOTIVES. It runs on the Halling motor bogie. I expect it to be reduced to 1:87 for HOm and HOe at some point soon - for those who may be interested. The photos show it as received, improved, painted and completed. It was printed in FUD by Shapeways for Ivan Industries.
That's all!
Best wishes,
Paul
Fichiers joints
Avatar de l’utilisateur
Paul T

Messages: 110
Enregistré le: 08 12 2013 à 21:40
Localisation: près de Manchester.

Re: Steam tram loco in 1:76 scale

Messagepar Paul T » 01 06 2017 à 16:03

Vue arrière/Rear view - J'ai eu un gâchis en publiant les photos/I got in a mess posting the photos.
Paul
Fichiers joints
Avatar de l’utilisateur
Paul T

Messages: 110
Enregistré le: 08 12 2013 à 21:40
Localisation: près de Manchester.

Re: Steam tram loco in 1:76 scale

Messagepar YVES » 02 06 2017 à 20:21

Trés joli !
La locomotive sera-t'elle disponible au 1/87ème ?
E2 #B6 :F9
