Mon Verney Atlas à moi ( Hom )

Messagepar Beyer-Garrat » 04 01 2015 à 11:26

Tout est dans le titre ! je ne suis pas un fan de ce genre de collection ! je me suis fait aussi avoir avec par le passé :H2 couteuses, échelles non respectés , reproductions fantaisiste.

Pourtant dans la dernière en date sur les autorails le Verney a attiré mon attention ,comme je l'ai écrit sur le fil de Victor une bonne bouille ,très faux,fantaisiste mais je l'aime bien
allez savoir pourquoi H4 en fait j'y est vu l'opportunité de reprendre certaines techniques de patine que j'avais utilisé il y a quelques années et la possibilité de
réfléchir a une motorisation personnelle a très faible coût (enfin presque ) :rod_mdr2

Mes premières incursions sur les ventes de l'engin sur la bay m'ont amener en dehors d'une crise de rire a m'interroger sur la santé mentale de certains enchérisseurs :B3
qui se battaient pour acquérir le truc dans les dernières secondes a coup de dizaine d'euros avec des ventes finissant a 50 ou voire même 70 euros :H2
Je me doutais bien qu'une ou des solutions alternative se proposeraient la première sous la forme d'un Chinois astucieux qui commercialisait ces modèles moins cher que l'abonnement :H1
et la deuxième lors de la brocante annuelle de mon lieu de résidence hivernale sous l'apparence d'un grand jeune homme d'une trentaine d'années qui liquidait nombre de collections de ce type
sous l’œil de la future Madame qui ne semblait pas gouter ce hobby.

Acquis avec quelques autres, sur lesquelles je reviendrait dans des trucs délirants, pour moins de 10€ j'ai entrepris de repeindre et motoriser l'engin pas de grosse modifs ni aucune réalité
historique pour cela je vous invite a consulter l'excellent montage de Mr Lapin http://www.passion-metrique.net/forums/viewtopic.php?f=6&t=8749&start=30

C'est parti ! C7

Déjà la tête du délire



j'aime beaucoup les phares #B9
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 20044
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar pelican » 04 01 2015 à 11:31

moi, je laisse la daube parvenue à pied par la chine comme elle est ... :rod_mdr2
bon ... je vais quand même lire ce que Tonton va nous faire ... et peut être me laisser tenter ... :rod_siflet
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 40056
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar mlm » 04 01 2015 à 11:41

Tiens un clin clin d'oeil au Lapin :rod_siflet :rod_siflet
Tu peux aussi "passer par Chine".....mais le fusil n'est qu'à un coup :rod_mdr2 :rod_mdr2
Avatar de l’utilisateur
mlm

Messages: 2324
Enregistré le: 05 09 2006 à 14:33
Localisation: Seine et Marne ou Gironde

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Tyrphon » 04 01 2015 à 14:28

C'est cela, ouiiii... Et bientôt, quelqu'un va nous parler du rôle des Nippons dans le redressement de la Chine...
Mais ne comptez pas sur moi pour sortir de telles insanités! C7
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7139
Enregistré le: 27 11 2006 à 14:32
Localisation: Rueil-Malmaison

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Beyer-Garrat » 04 01 2015 à 14:39

Bah alors les Gemmiste on se lâche . :H1 :H1 La venue de Pinpin vous a perturbé ? :H1
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 20044
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Beyer-Garrat » 05 01 2015 à 09:43

Bon rappel du cahier des charges: Pas de modifs de caisse ,pas de nouvelle peinture ,pas de nouveau châssis,conservation des flancs de bogies avec motorisation maison
challenge intéressant :F9

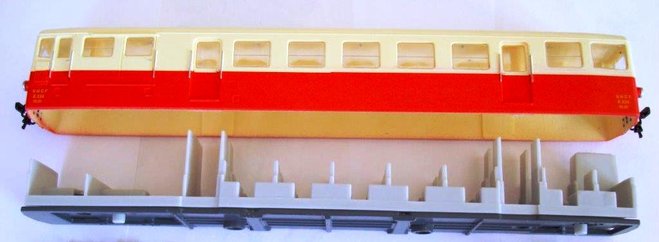

Première étape démontage du machin



et des bogies :

Bogie Moteur Verney.jpg
Bogie Moteur Verney.jpg (12.66 Kio) Vu 3139 fois

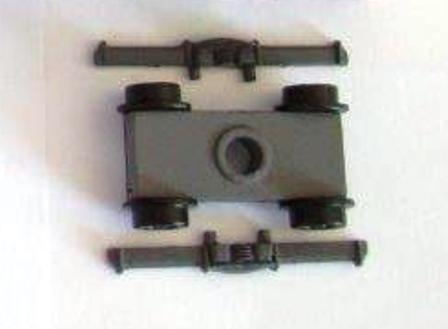

Bogie porteur Verney.jpg
Bogie porteur Verney.jpg (12.34 Kio) Vu 3139 fois


La réutilisation de la forme des bogies s'est imposé pour éviter une reconstruction totale du châssis.Si le porteur ne présentait pas de difficulté le bogie porteur était plus problématique
j'avais pensé utilisé un bogie Hailing (que j'avais commencé a modifier) mais encombrant couteux ,vis a vis de ce projet j'ai préféré revoir ce point , le concept 4 roues dans les angles comme
le poisson surgelé de la cantine avec les yeux dans les coins me plaisant bien :rod_mdr2 :rod_mdr2

Ce qui m'a amené a utiliser ma CAO personnelle(qui fonctionne toujours très bien merci :maitre: )



et a appeler mon fournisseur d'impression 3D

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 20044
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Patrick ze rabbit Deludin » 05 01 2015 à 14:31

C'est pas parce que le Chine se redresse à la vue des Nippons qu'il faut en faire tout un plat ! Et le chinois qui ramasse les modèles tombés du camion a trouvé un remplaçant dans cette bourse... oléronnaise ? (non non, 'cherchez pas... Y'a pas de gag, là) :D
J'ai hâte de voir le résultat.
Au fait, y'a pas un kékun qui avait presque fini une remorque aux couleurs seyantes ?
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6449
Enregistré le: 08 10 2014 à 19:32

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Zébu » 05 01 2015 à 17:15

H4
I N D E C R O T T A B L E !
:rod_mdr2
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 13441
Enregistré le: 01 03 2008 à 17:34
Localisation: Gelbique quasi méridionale.

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Beyer-Garrat » 05 01 2015 à 18:17

Si ça dérape je sors le tromblon C7
Une bourse en hiver a Oléron ? :rod_mdr2 :rod_mdr2 tu plaisantes !
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 20044
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Patrick ze rabbit Deludin » 05 01 2015 à 21:24

Je m'disais aussi... On en aurait parlé sur Radio Demoiselle... :F9
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6449
Enregistré le: 08 10 2014 à 19:32

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Beyer-Garrat » 05 01 2015 à 21:59

Plutôt Chassiron radio :maitre:

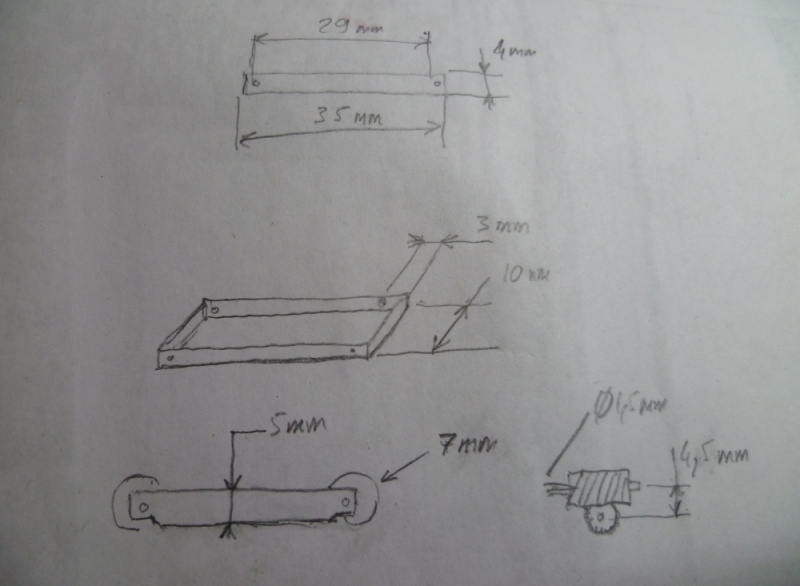

Pour en revenir au Verney la boite a rabiot m'a fournie toute les pièces nécessaire au montage du bogie moteur #B6

Hyper simple et pas cher C7



Le principe en est assez simple le moteur a deux sorties est monté de coté entre les flancs ,l'encombrement est réduit et le centre de gravité abaissé au maximum.

Les roues sont en 8,6mm (exacte) et sonr en fait les roues de spares fournies par Hailling avec le châssis double :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 20044
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Patrick ze rabbit Deludin » 05 01 2015 à 22:32

Le petit problème que tu vas rencontrer, c'est que le bogie "moteur" d'origine est fixé à la caisse par la même vis qui tient le châssis, si ma mémoire est bonne. Ça ne m'avait pas posé de problème pour mon châssis moteur puisqu'il fallait que je vire tout pour passer le Halling. Sauf qu'il a fallu que je me crée une nouvelle fixation (l'évocation du capot moteur) pour rendre solidaires châssis et caisse.
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6449
Enregistré le: 08 10 2014 à 19:32

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Beyer-Garrat » 05 01 2015 à 22:54

Tu vas voir comment j'ai résolu le problème #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 20044
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit We trust !

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar pelican » 06 01 2015 à 08:33

chez Tonton, il n'y a pas de problèmes, il n'y a que des solutions ! :ipb-251

il appelle ça une boite à rabiot ... H4 H4 H4
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 40056
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Mon Verney à moi ou l'art de s'accomoder d'une daube ( H

Messagepar Beyer-Garrat » 06 01 2015 à 08:47

C7

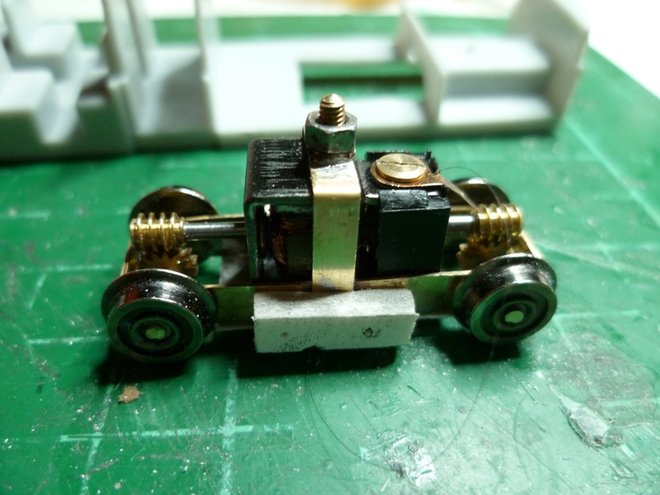

Une fois les dix soudures effectués l'engin ressemble a ceci :



En fait onze en comptant la vis du pivot.J'ai conservé ce système ,utilisé sur le Billard,qui permet un débattement dans toutes les directions avec un minimum de pièces .
Très compact il peut s'intégrer facilement dans la caisse, avec un centre de gravité très bas. #B6
Les bloc de dépron vont me servir a fixer les flancs de bogie et a fixer les fils de prises de courant .
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !
