Dans le De Dion tout est bon ! (Hom)

Messagepar Beyer-Garrat » 04 12 2014 à 20:26

Compte tenu des températures négatives la cabine a peinture est en pause et les modèles se bousculent au portillon

Ce post inaugurera un nouveaux style de fils,moins de baratins ,moins de photos ,suppression de la partie historique bref moins de tout !

Pour en revenir au titre, je gambadais joyeusement sur la toile (les posts de Mr Lapin me perturbent :H1 ) lorsque je suis tombé sur une enchère intéressante
non pas une daube Atlas à 45 ou 80 € mais un vrai kit laiton a moteur RSF Interfer de De Dion ND ou il s'est avéré que j'étais le seul enchérisseur a un prix totalement canon .

Bien que j'adore cet engin au look de hibou ou de Porcinet ,(selon l'individu) ma première confrontation avec le kit Mougel et sa caisse résine avait été catastrophique

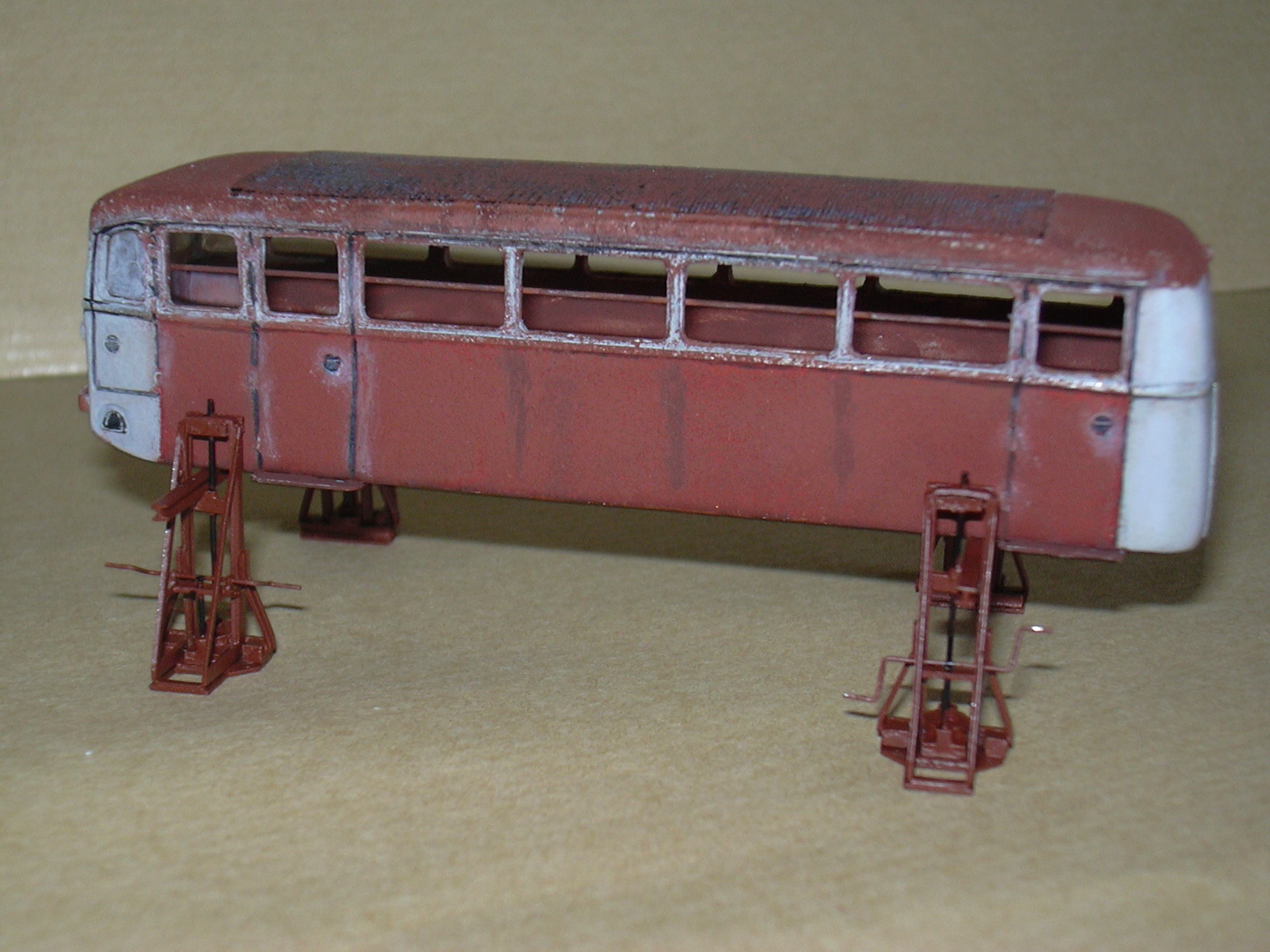

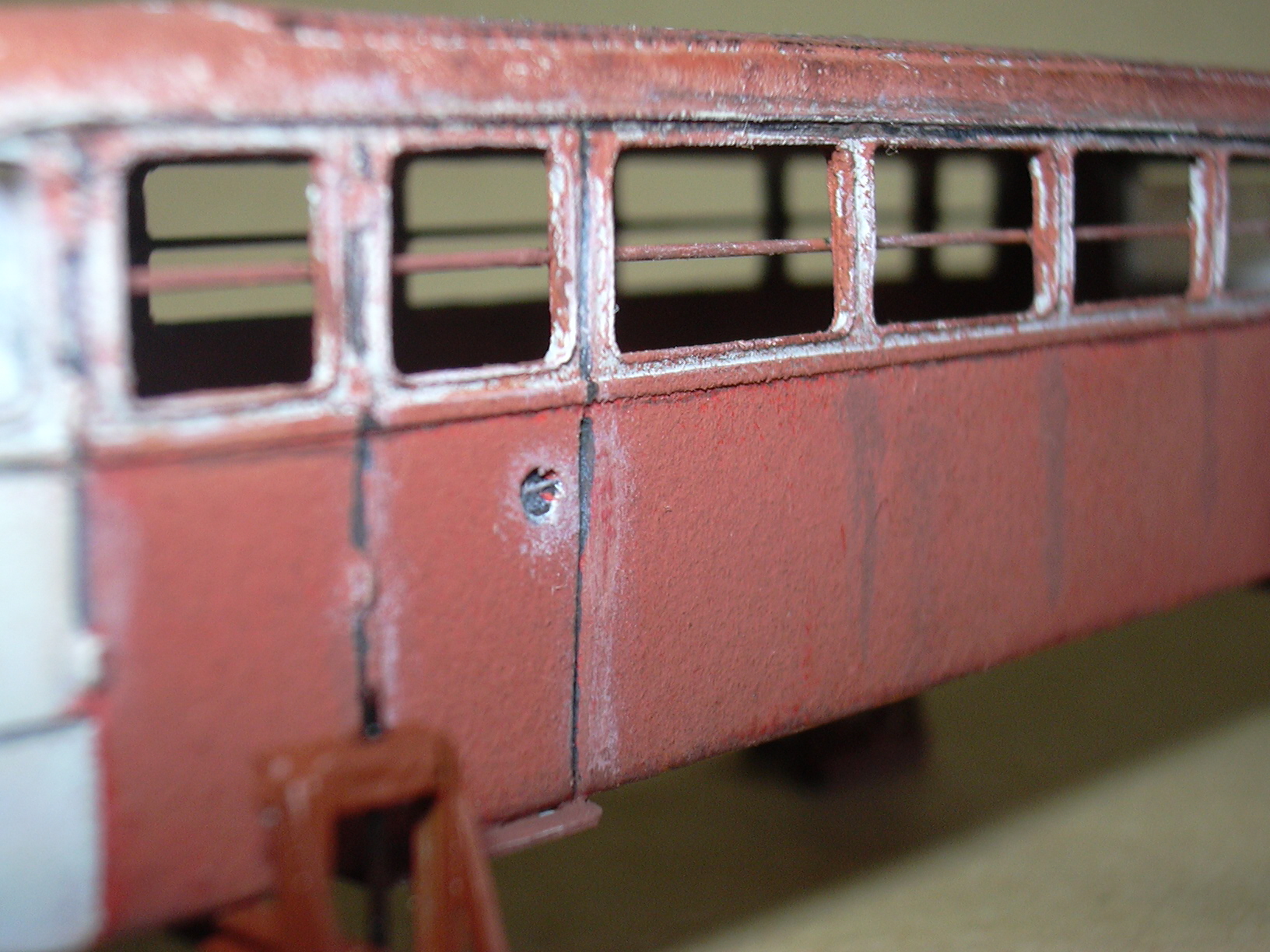

la résine n'étant pas stabilisé les deux cotés s'étaient rejoints brisant les montants, l'engin après pose de renforts en bois la caisse avait finie sous cette forme ,une étude sur la rouille :





Mr Brault d'Interfer contacté lors de la ressorti de ce kit en laiton, m'avait échangé gracieusement la caisse contre la version laiton ce qui mérite d'être signalé #B6

Ce kit étant enfoui dans le placard j'ai attaqué le montage du petit dernier dès réception.

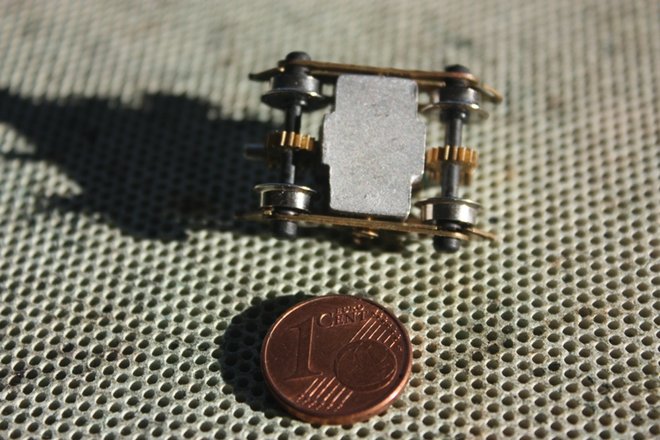

Le montage du bogie moteur avant par vis est astucieux et permet une grande variété de réglages.Seul liberté pour le moment avec l'original les paliers sont soudés



C'est une version intermédiaire avec lest embarqué par rapport acelle visible sur le post de la 030 Aubertrain que je préferre a la version laiton fraisé

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Dans le Dedion tout est bon ! (Hom)

Messagepar Storm » 04 12 2014 à 20:29

Ça va mon Jipounet :F5 Au fait, ça marche encore la promo Interfer :D3 Je veux bien échanger mon vieux Mougel contre une version laiton aussi C7 :rod_siflet :rod_mdr2


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 19057
Enregistré le: 24 04 2006 à 23:54
Localisation: Sarcelles (95)

Re: Dans le Dedion tout est bon ! (Hom)

Messagepar Beyer-Garrat » 04 12 2014 à 20:41

Ben non a l'époque il l'échangeait contre le métal blanc de l'aménagement intérieur (sièges) maintenant en résine.

Au fait il droppe mon petit bogie :B3 Vas y avoir embouteillage a Sedan :H2
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar Beyer-Garrat » 05 12 2014 à 12:55

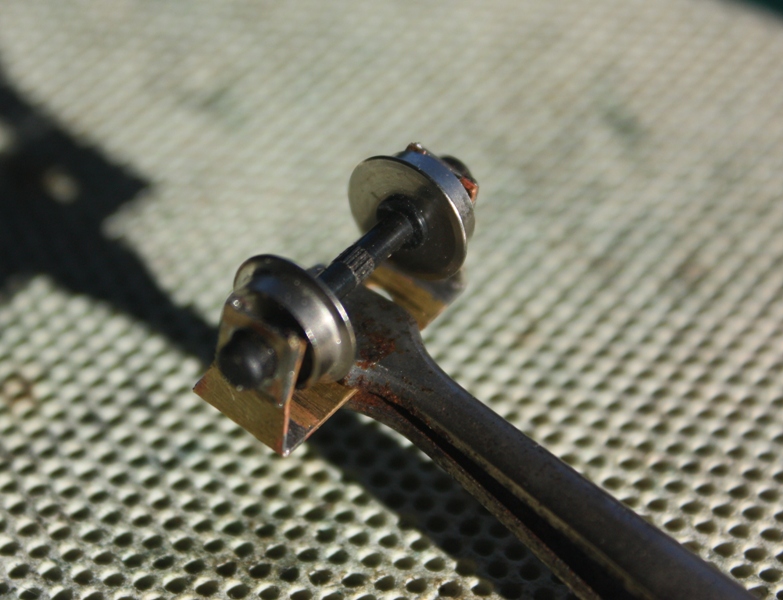

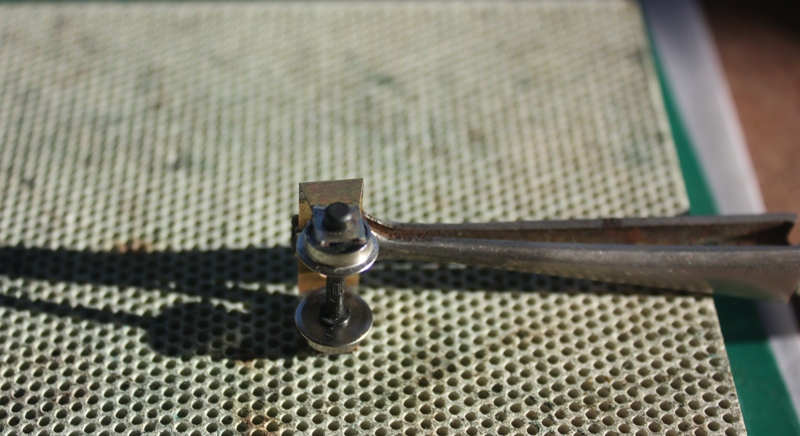

Passons a l’essieu arrière les pliages sont confortés avec de la soudure et les bagues laiton soudées en place.



Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar Beyer-Garrat » 05 12 2014 à 19:53

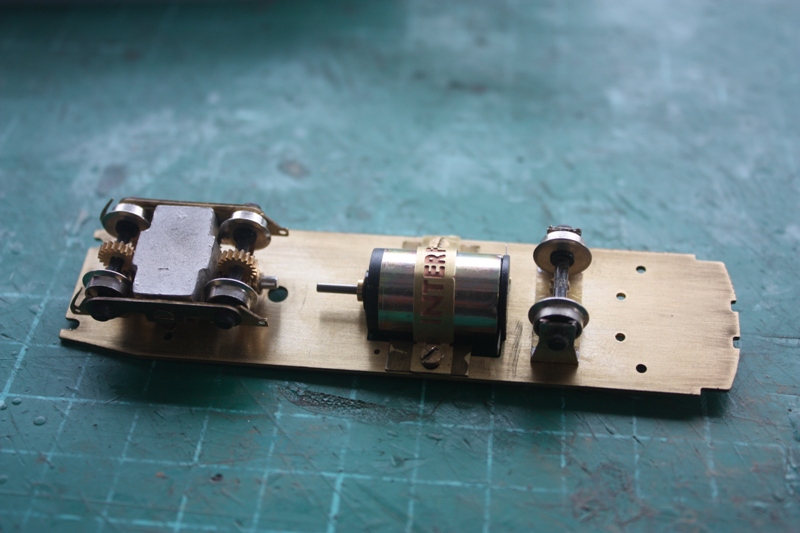

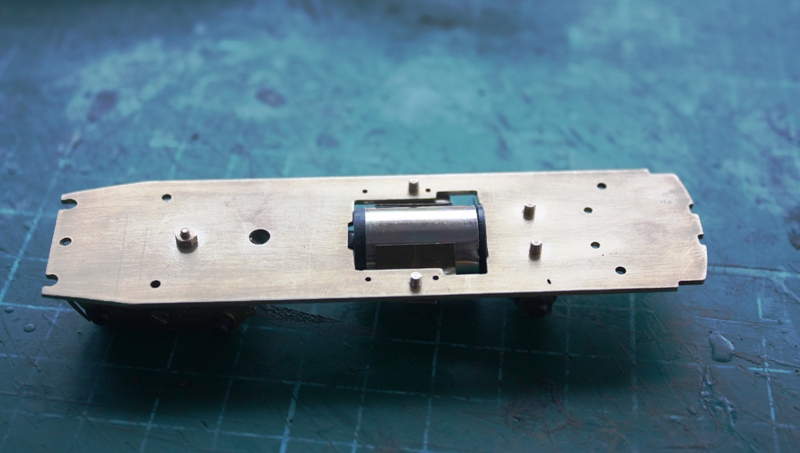

Assemblage de l’ensemble, spartiate mais fonctionnel





Nous allons y apporter quelques modifs ...
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar YVES » 05 12 2014 à 21:57

Vas-tu faire comme celui de "Valenciennes", avec le moteur mobile coupé au boggie moteur ?
Il marchait trés bien.
:F9 :F9 :F9
Vive SACM et FUF Haine Saint Pierre - Une GOLWE sinon rien !
YVES

Messages: 15839
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar Beyer-Garrat » 05 12 2014 à 22:36

Modif astucieuse que celle de "Valenciennes" notamment la fixation du moteur #B6
Sur le mien j'ai tout bêtement installé un cardan. :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar Kazh du » 05 12 2014 à 22:46

Bon ben par les temps qui courent, je m'installe à côté du radiateur et regarde attentivement #B6
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7783
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar Beyer-Garrat » 06 12 2014 à 16:14

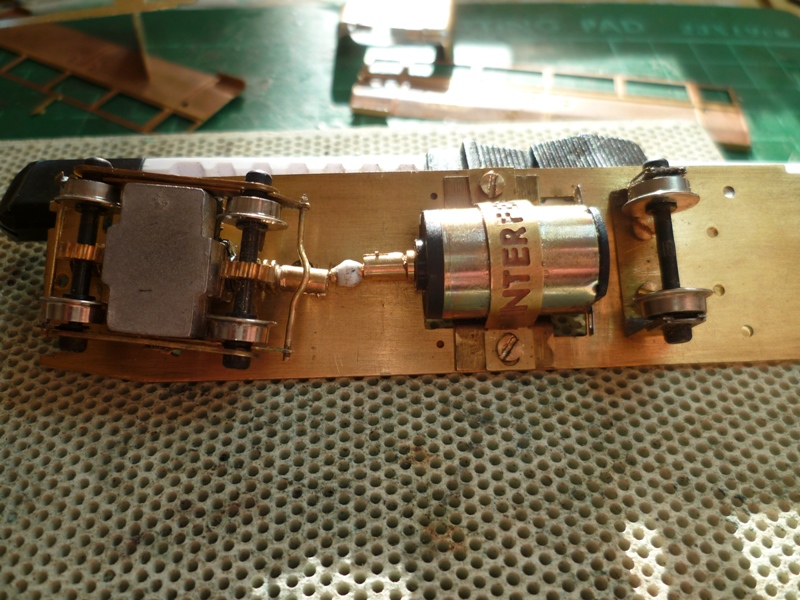

Le système d'entrainement à ressort ou à flexible souple ne me convenant pas , je l'ai remplacé par un cardan Gécomodel solution mécanique plus approprié a mon avis

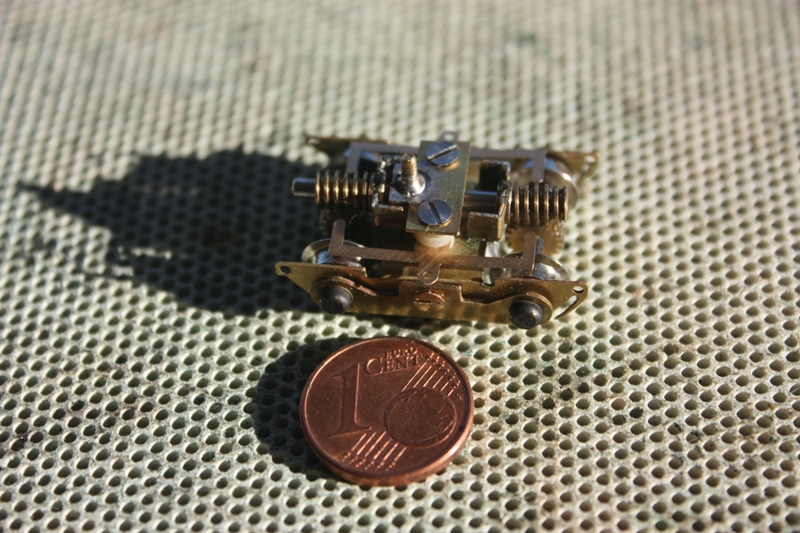

la noix étant collé dans un tube de cp mis en forme ,j'ai ajouté quelques bricoles sur le bogie porteur un peu austère a mon goût #B6

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar Beyer-Garrat » 07 12 2014 à 01:12

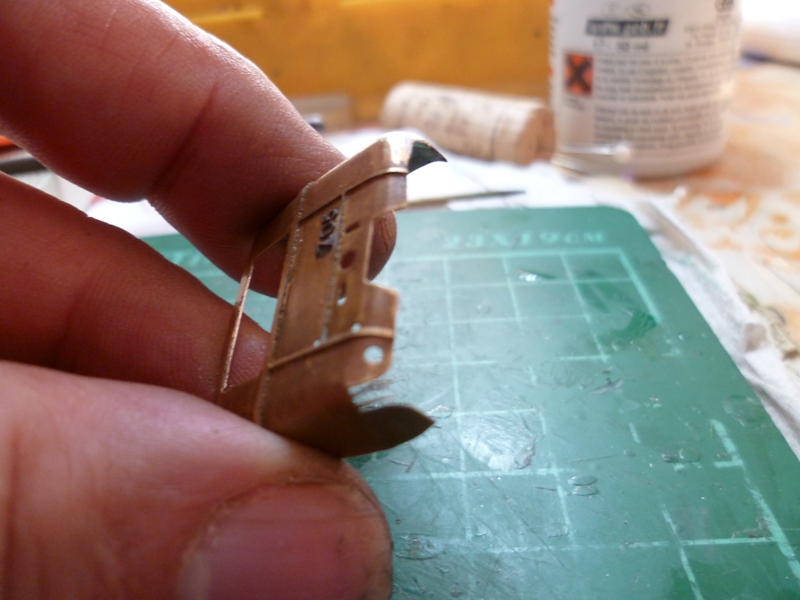

Avant d'aller plus loin dans le détaillage, attaquons nous a la caisse et a ses multiple mise en formes D9

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar pelican » 07 12 2014 à 10:17

Beyer-Garrat a écrit:Le système d'entrainement à ressort ou à flexible souple ne me convenant pas , je l'ai remplacé par un cardan Gécomodel solution mécanique plus approprié a mon avis
la noix étant collé dans un tube de cp mis en forme ,j'ai ajouté quelques bricoles sur le bogie porteur un peu austère a mon goût #B6


Il nous a fait un montage à la noix ... :rod_mdr2
pff ... c'est trop ... H4
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 39545
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar diabolo » 07 12 2014 à 10:38

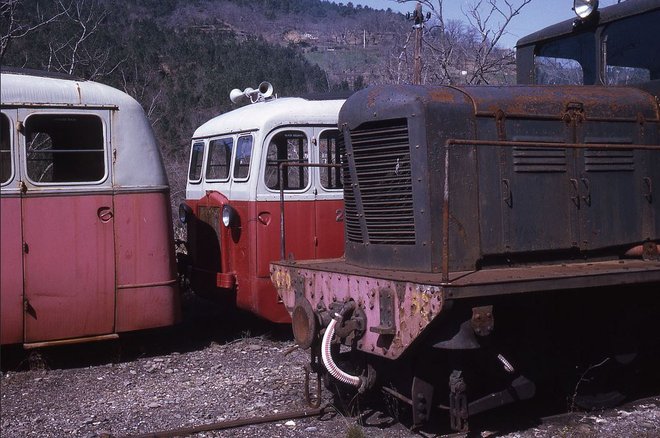

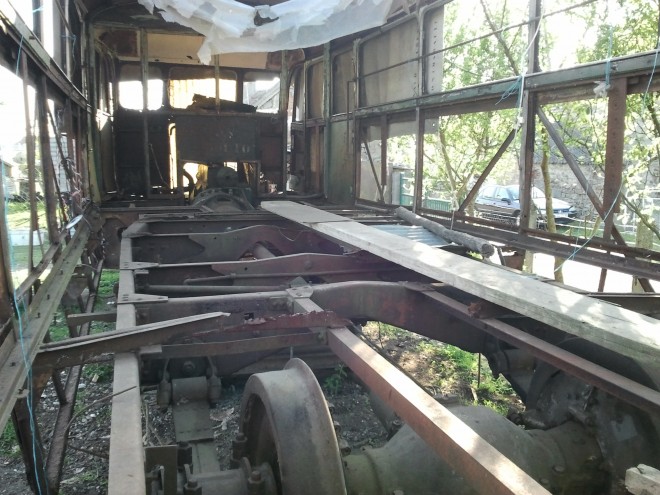

Bonjour, monter le DDB sur des colonnes de levage est impossible de cette manière, caisse avec renforts plus bas que le châssis, à l'avant on toucherait le moteur et à l'arrière on se trouve sur les ressorts, réservoir...
si vous pouvez peindre les roues en rouge avant et arrière ce serait super on voit le rouge sans problème.
Autour de l'alu extérieur, il y a un filet bleu si ça peu aider.
PL
Fichiers joints
diabolo

Messages: 940
Enregistré le: 16 06 2011 à 09:18

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar Beyer-Garrat » 07 12 2014 à 11:03

Ce n'est que du modélisme nous prenons tous quelques libertés avec la réalité :B3 Pour le rouge des roues j'avais vu cette info très intéressante sur une de tes interventions.

J'ai choisi une version fin de carrière sans tomber dans l'épavisme, ma déco a été faite avec des roues plutôt sale et oxydées plutôt sombre.

Par contre Diabolo dans ma recherche de documents j'ai remarqué des différences notables de hauteur de caisses entre différents ND CFD très visible sur les photos de JMH
as tu des infos sur ce point ?

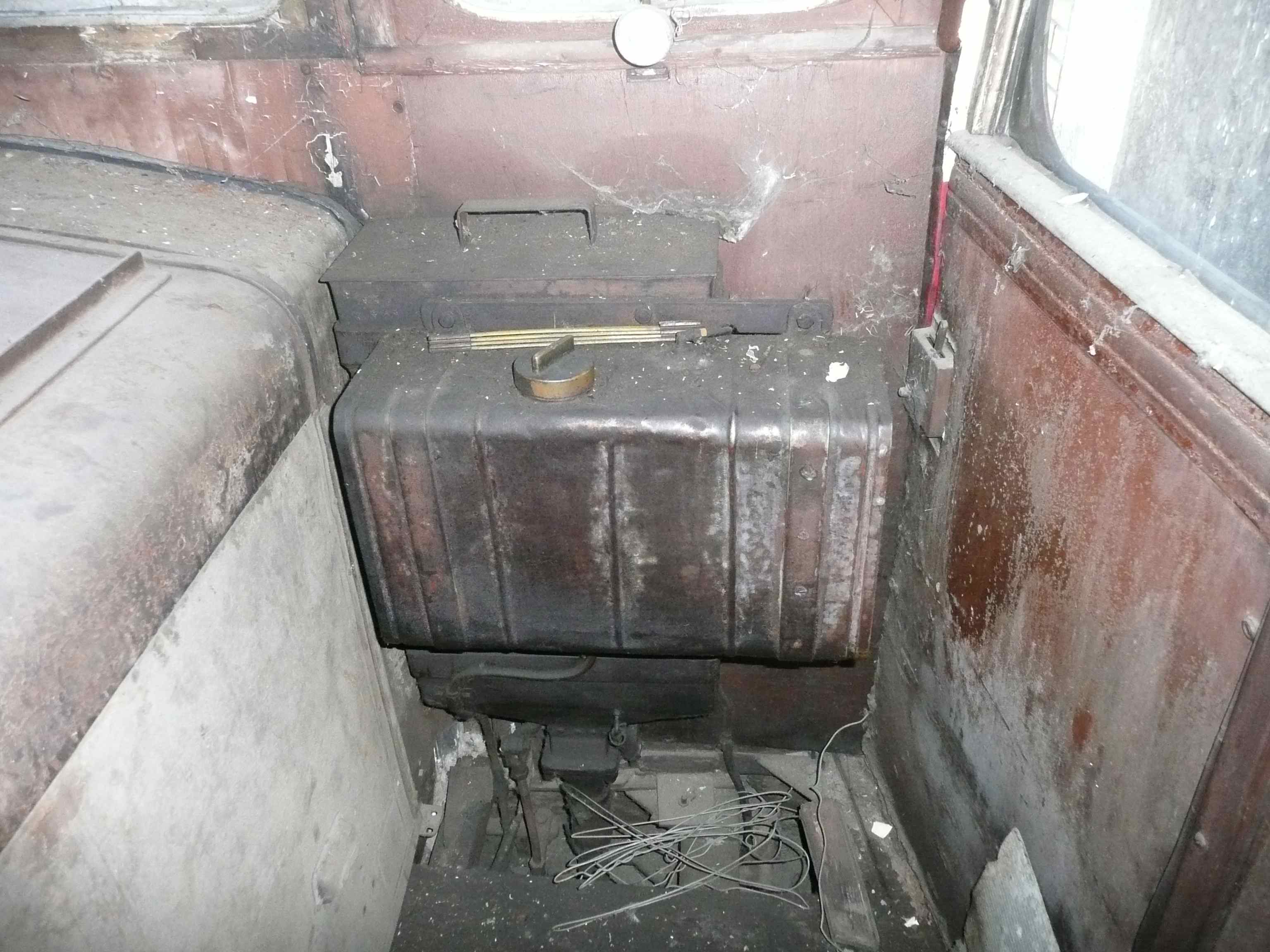

Tu situe le réservoir a l'arrière ,quel était donc le réservoir placé a l'avant droit a l'intérieur visible sur certaines photos ? #B6

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19921
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar Tyrphon » 07 12 2014 à 12:29

Est-ce que les différences de hauteur de caisses ne proviennent pas du réglage de la suspension? Et j'ai aussi comme l'impression que certains ND avaient l'avant plus bas que l'arrière, surtout à vide.
J'ai aussi remarqué cette différence de hauteur entre les A80D1 et A80D du POC, quasiment 15cm, alors qu'en théorie, les A80D1 ne font que 6cm de plus que les A80D.
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7109
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Dans le De Dion tout est bon ! (Hom)

Messagepar YVES » 07 12 2014 à 13:35

Beyer-Garrat a écrit:Le système d'entrainement à ressort ou à flexible souple ne me convenant pas , je l'ai remplacé par un cardan Gécomodel solution mécanique plus approprié a mon avis


Oups ! Paléopièce pour modéliste.
Qui aurait idée d'une piste pour trouver mini-cardan, facilement trouvable actuellement ?

PS : j'aurai réalisé l'essieu porteur en 3 points, pour améliorer le captage du courant. Bon, avec le boggie avant, c'est peut-être inutile...
:maitre: :maitre: :maitre:
Vive SACM et FUF Haine Saint Pierre - Une GOLWE sinon rien !
YVES

Messages: 15839
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie
