Re: [HOm] Le verney X224 Atlas

Messagepar Patrick ze rabbit Deludin » 14 10 2014 à 20:33

Salut les drôles

Bon, je n'avais pas prévu d'y mettre mon grain de sel, mais en cherchant quelles solutions avaient été adoptées par les uns et les autres pour la motorisation (...pas doué, le lapin...), j'ai vu les remarques de certains concernant l'aspect du bestiau.
Il se trouve que j'en ai fait la caisse au 1/87e au siècle dernier : elle est "soigneusement rangée" quelque part... mais où ?
J'avais donc pris toutes les cotes du X 224 en juin 1988, justement celui qui est reproduit par ATLAS : seuls roulaient à l'époque celui-là et le X 221, ex-POC, de mémoire. Accompagnés du De Dion X 205.

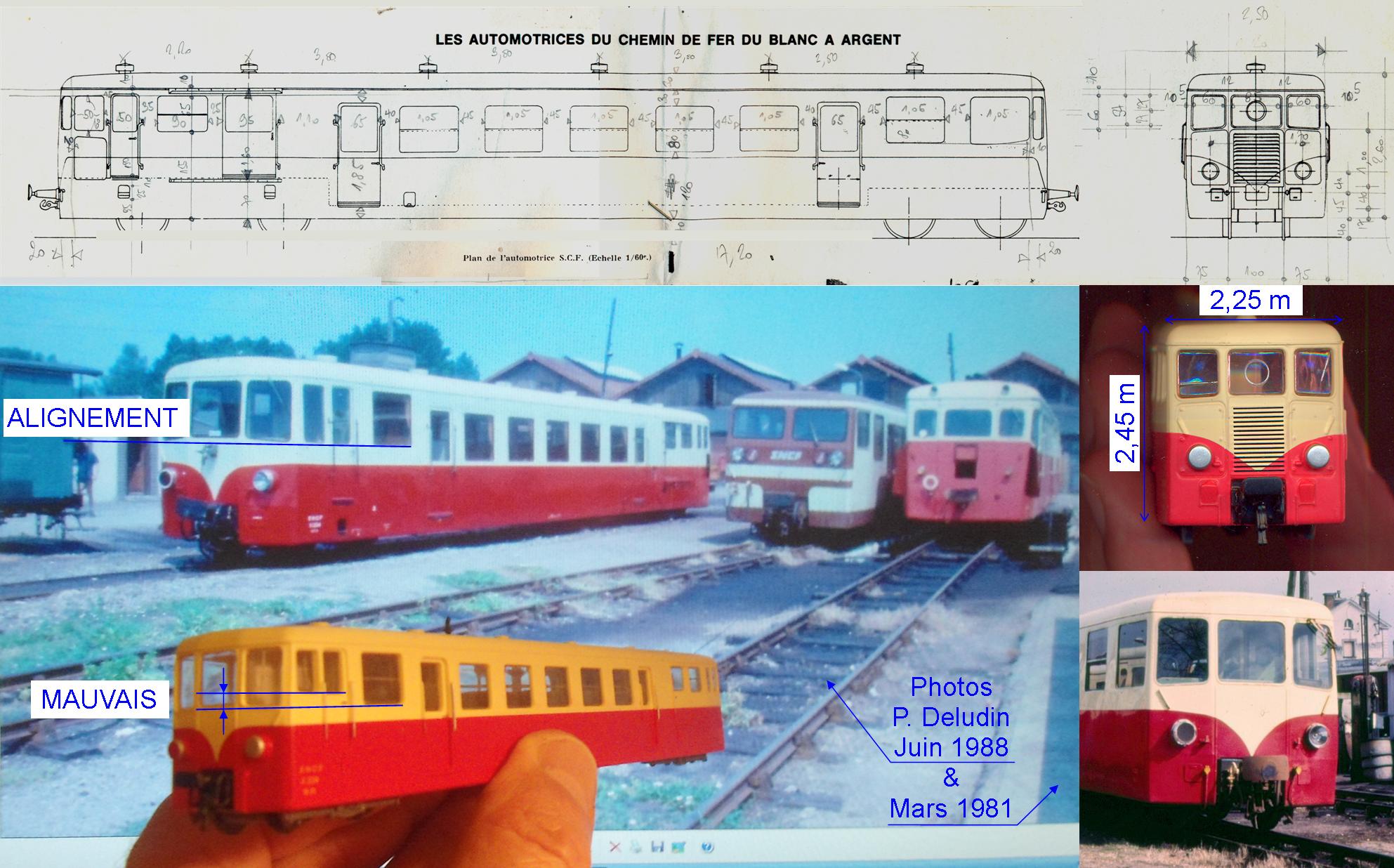

Je reproche donc à la reproduction un manque de largeur et un défaut d'alignement : on fera avec !
Mais il y a plus gênant : on devrait retrouver sur les flancs, côté moteur, la même extraction d'air à louvres (ou à "crevés", c'est comme vous voulez) des deux côtés. Celles-ci ont été remplacées par de simples volets à une époque que je ne connais pas. En tout cas c'est comme ça qu'il apparaît à l'époque des Zygofolis: on voit nettement de l'ancienne tôle à louvres qui a été déposée.
Bon, une petite photo pour comparer tout ça :
Fichiers joints
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6182
Enregistré le: 08 10 2014 à 20:32

Re: [HOm] Le verney X224 Atlas

Messagepar Victor le chat » 14 10 2014 à 20:45

Patrick :F5
Merci pour la remarque C7 E2
Je fonce bosser !! :ipb-251 :ipb-251 C7 :demon
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: [HOm] Le verney X224 Atlas

Messagepar Patrick ze rabbit Deludin » 14 10 2014 à 21:24

Voilà la suite de mes réflexions.

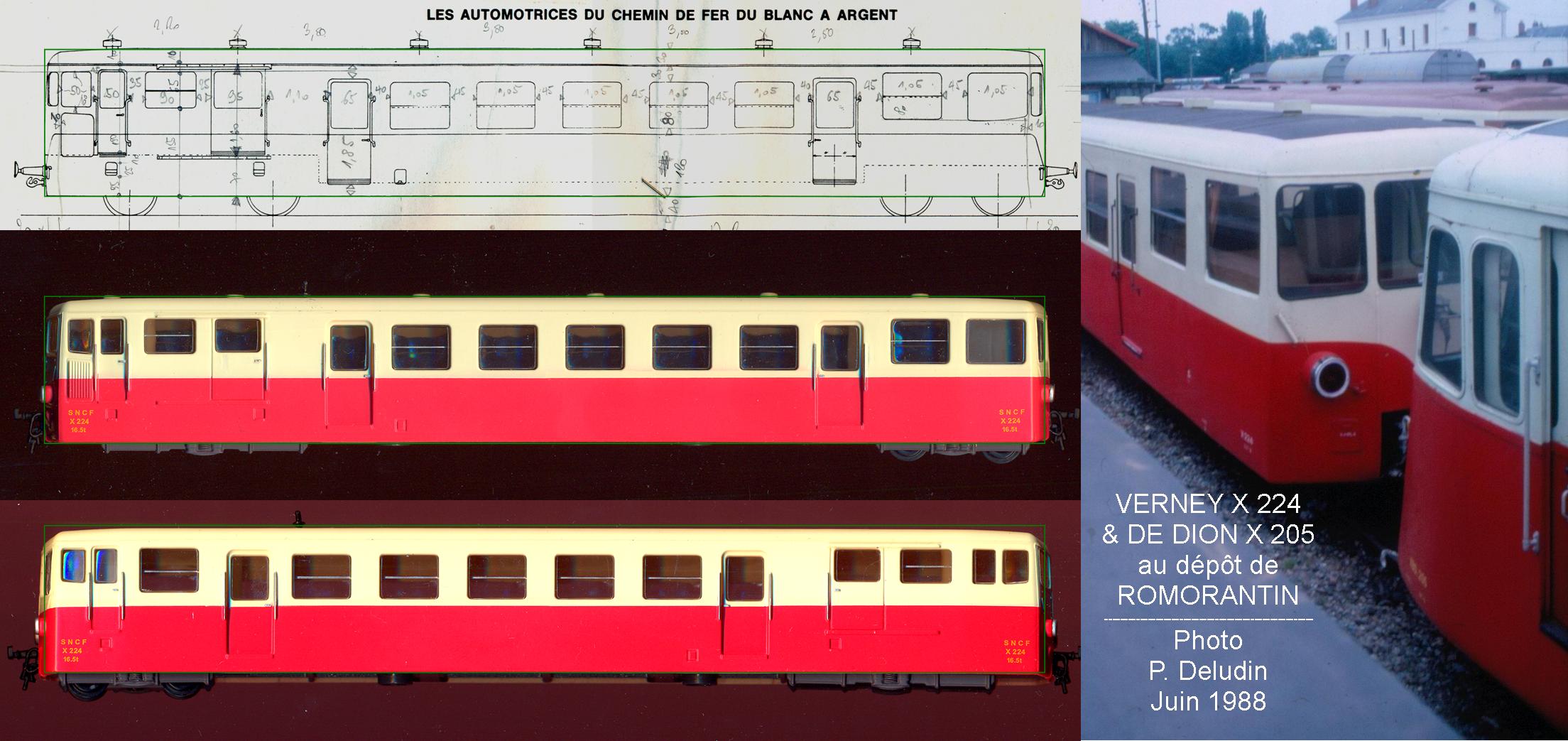

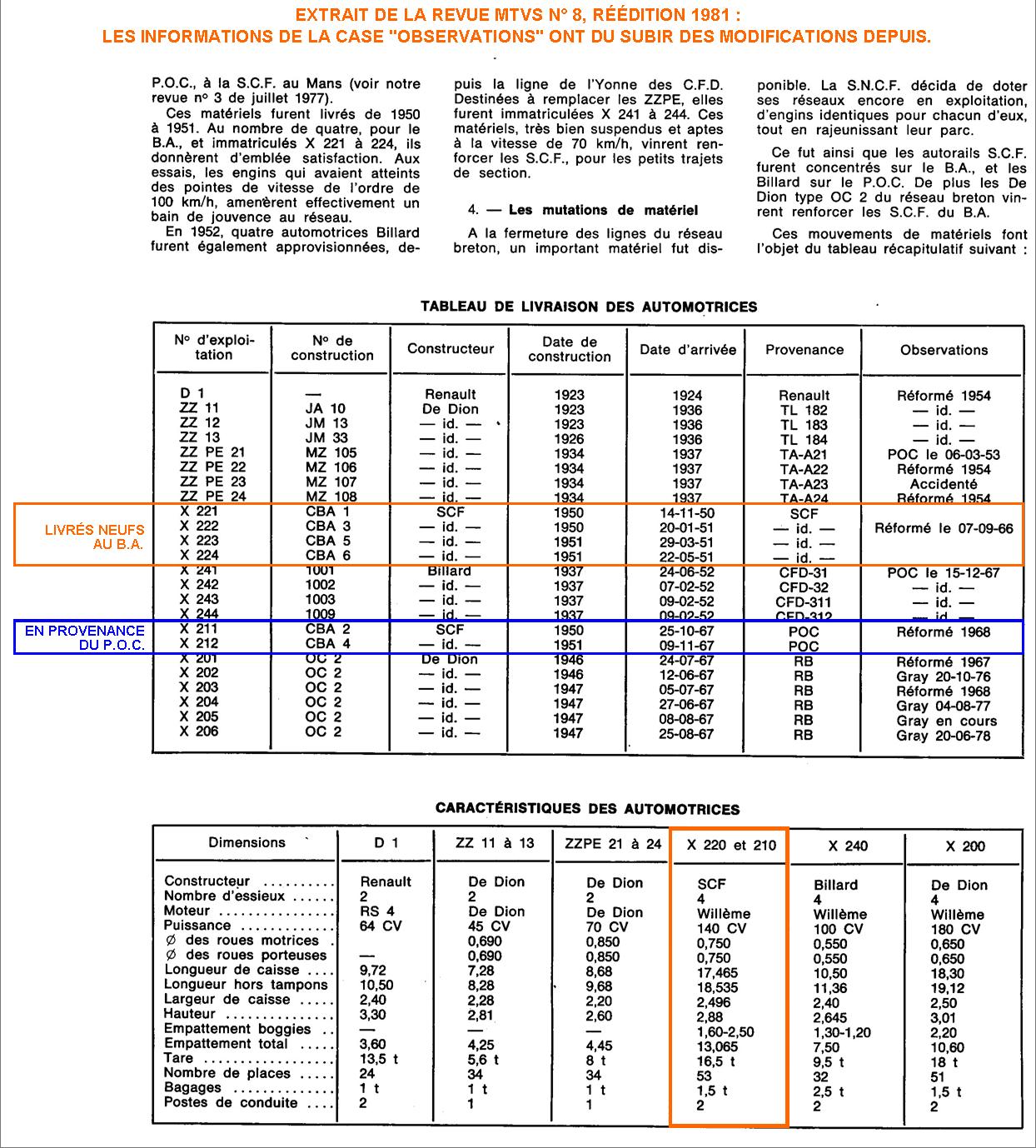

Le dessin vient du MTVS n° 8 sur le B.A., souvent réédité.

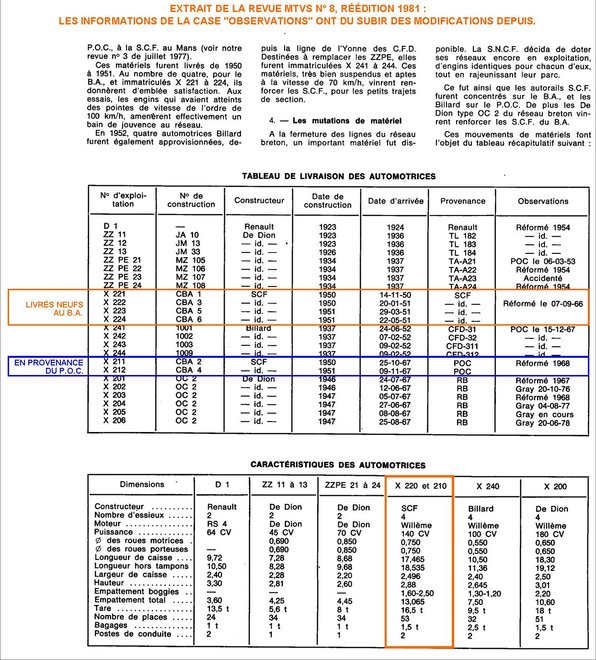

Il faudra que je vous scanne le tableau des caractéristiques, pour ceux qui n'ont pas cette revue, il est riche en surprises pour ceux qui étudient les modèles à la loupe (généralement ceux qui ne font jamais de modèles réduits, ou qui ne les présentent pas).
Effectivement, la vitre latérale la plus proche de la face opposée au moteur devrait "relever" un peu... pour le X 224.
Tiens, pendant que j'y suis, je vais vous passer des photos intérieures de l'engin.
Fichiers joints
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6182
Enregistré le: 08 10 2014 à 20:32

Re: [HOm] Le verney X224 Atlas

Messagepar Patrick ze rabbit Deludin » 14 10 2014 à 21:33

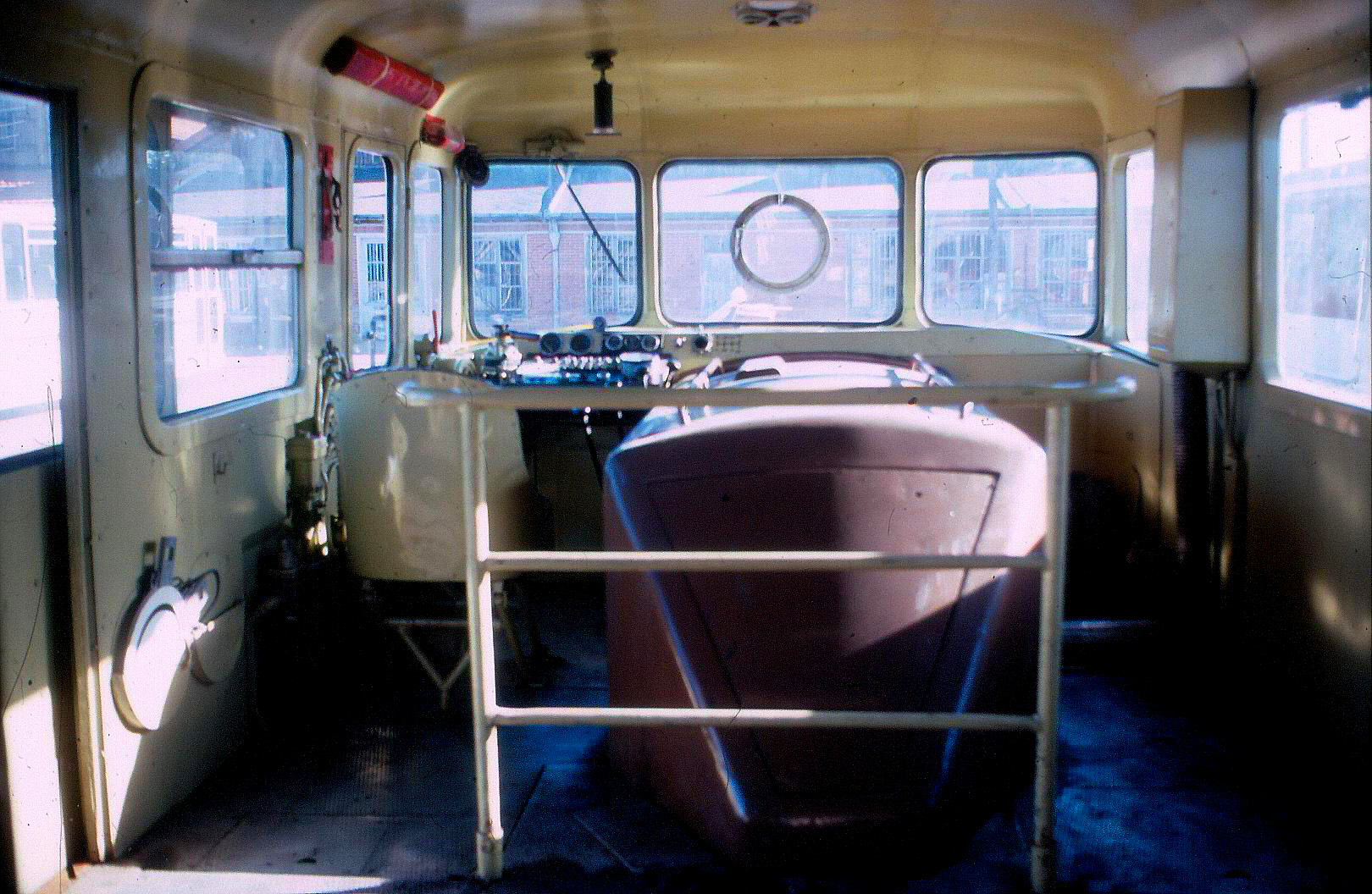

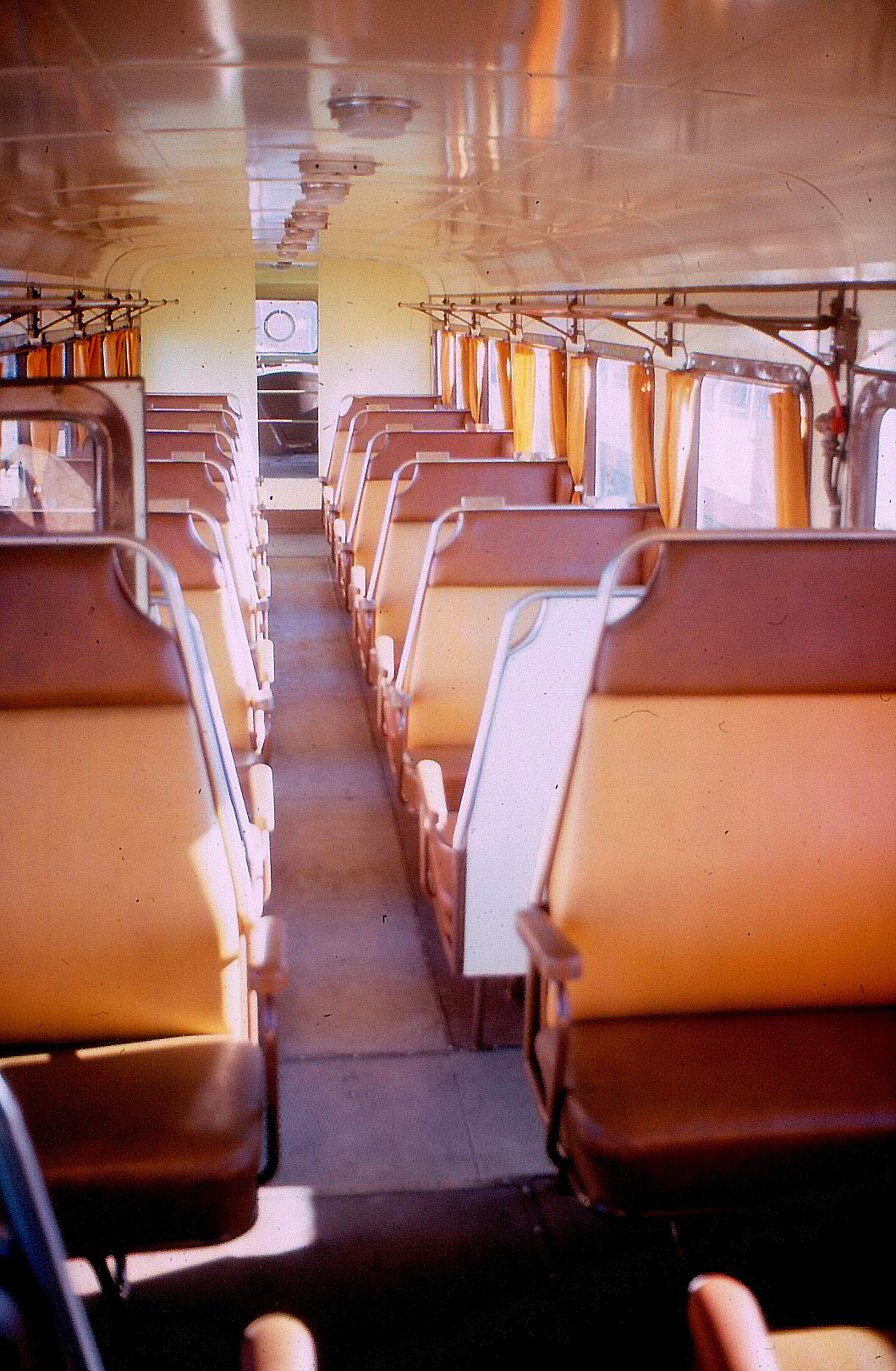

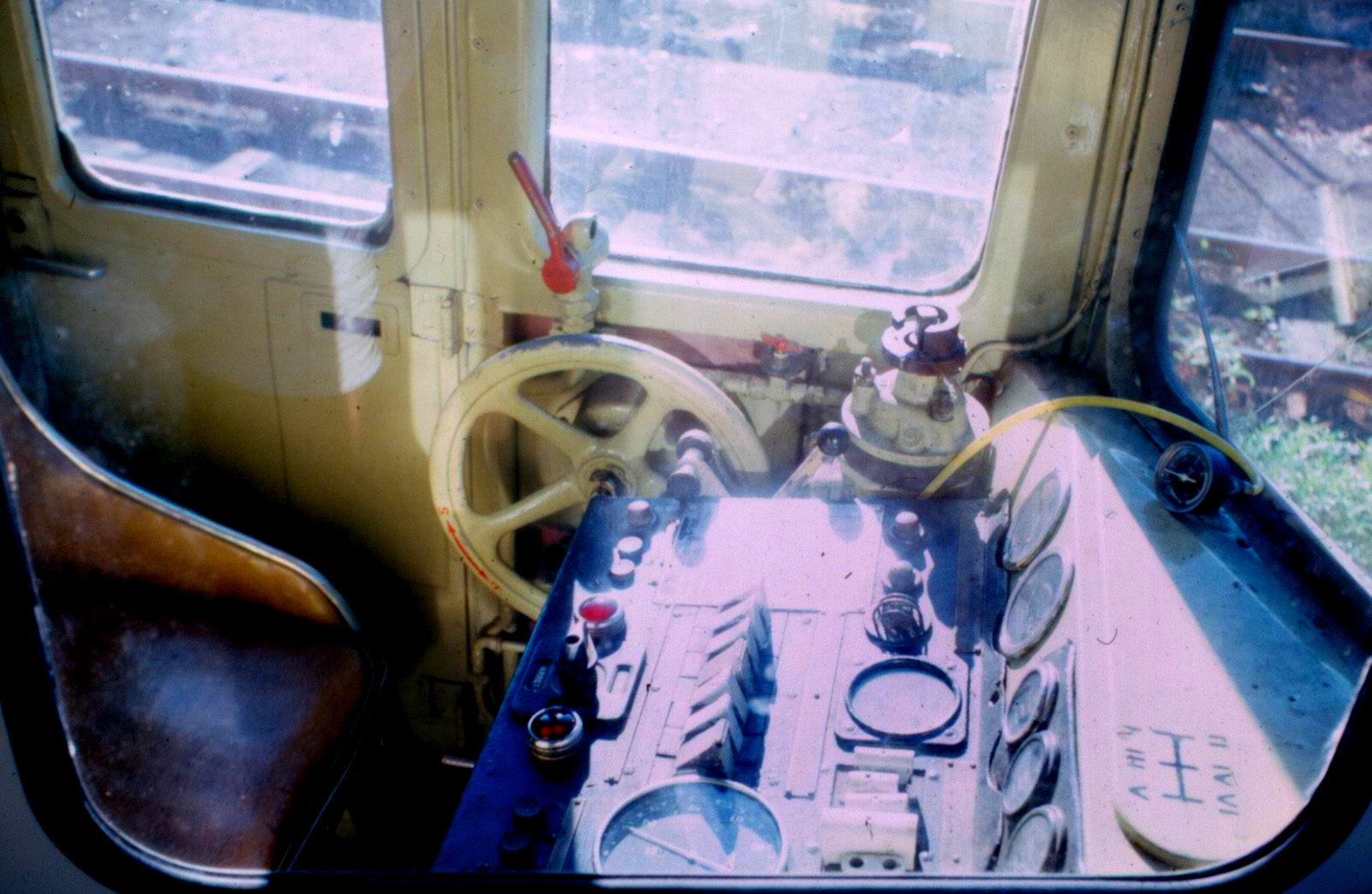

Hop, voici les photos de l'intérieur de l'X 224, et je suis formel sur le numéro (l'autre étant en balade ce jour-là).
Fichiers joints
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6182
Enregistré le: 08 10 2014 à 20:32

Re: [HOm] Le verney X224 Atlas

Messagepar Victor le chat » 14 10 2014 à 21:38

Merci pour tes infos Patrick !! :maitre: :maitre:
Ça va me rendre de fiers services !!! :maitre:
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: [HOm] Le verney X224 Atlas

Messagepar Patrick ze rabbit Deludin » 14 10 2014 à 21:53

Pour finir la soirée :
Fichiers joints
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6182
Enregistré le: 08 10 2014 à 20:32

Re: [HOm] Le verney X224 Atlas

Messagepar Patrick ze rabbit Deludin » 14 10 2014 à 22:00

Ah ben non, j'ai oublié de faire remarquer que des roues de 750 mm, ça fait 8,62 mm au 1/87e, pour 9 mm sur le boggie Halinegue. Donc on n'est pas loin de la réalité.
Bon, je retourne à mon Berliet.

Scie iou lait t'heure

Pat de devant
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6182
Enregistré le: 08 10 2014 à 20:32

Re: [HOm] Le verney X224 Atlas

Messagepar Victor le chat » 14 10 2014 à 22:08

De toute façon, je pense qu'avec cet autorail tellement bas, que les roues fassent 9mm, 6 mm ou 7, on peut se passer de suivre les cotes, on ne verra quasiment pas les roues !
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: [HOm] Le verney X224 Atlas

Messagepar Tyrphon » 15 10 2014 à 00:08

P...g, le Patrick, il se met à faire des critiques "à la Tyrphon", que certains trouveront sans doute :edm: , mais qui me semblent salutaires. Même si on fait de l'à-peu-près, il est bon de connaitre le vrai.
Cela dit, je ne suis pas sûr que les plans de MTVS soient des références très fiables. Il vaut mieux vérifier les cotes soi-même comme tu l'as fait. Il t a un autre plan qui circule et qui me semble plus fiable.
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7124
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: [HOm] Le verney X224 Atlas

Messagepar Victor le chat » 15 10 2014 à 07:06

Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: [HOm] Le verney X224 Atlas

Messagepar YVES » 15 10 2014 à 18:09

Patrick, tu parlais d'un autorail Berliet. Un oiseau rare métrique, peut-on en savoir plus.
:D :D :D
Vive SACM et FUF Haine Saint Pierre - Une GOLWE sinon rien !
YVES

Messages: 15902
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: [HOm] Le verney X224 Atlas

Messagepar Victor le chat » 15 10 2014 à 18:39

Yves, Atlas n'a pas sorti de Berliet à voie métrique #B5
Il y a eu la micheline, le billard, l'ABH, l'OC1 et le Verney. Pas plus. #B6
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: [HOm] Le verney X224 Atlas

Messagepar Patrick ze rabbit Deludin » 15 10 2014 à 19:24

Bon, v'là que je vais y passer mes soirées, devant l'ordi...

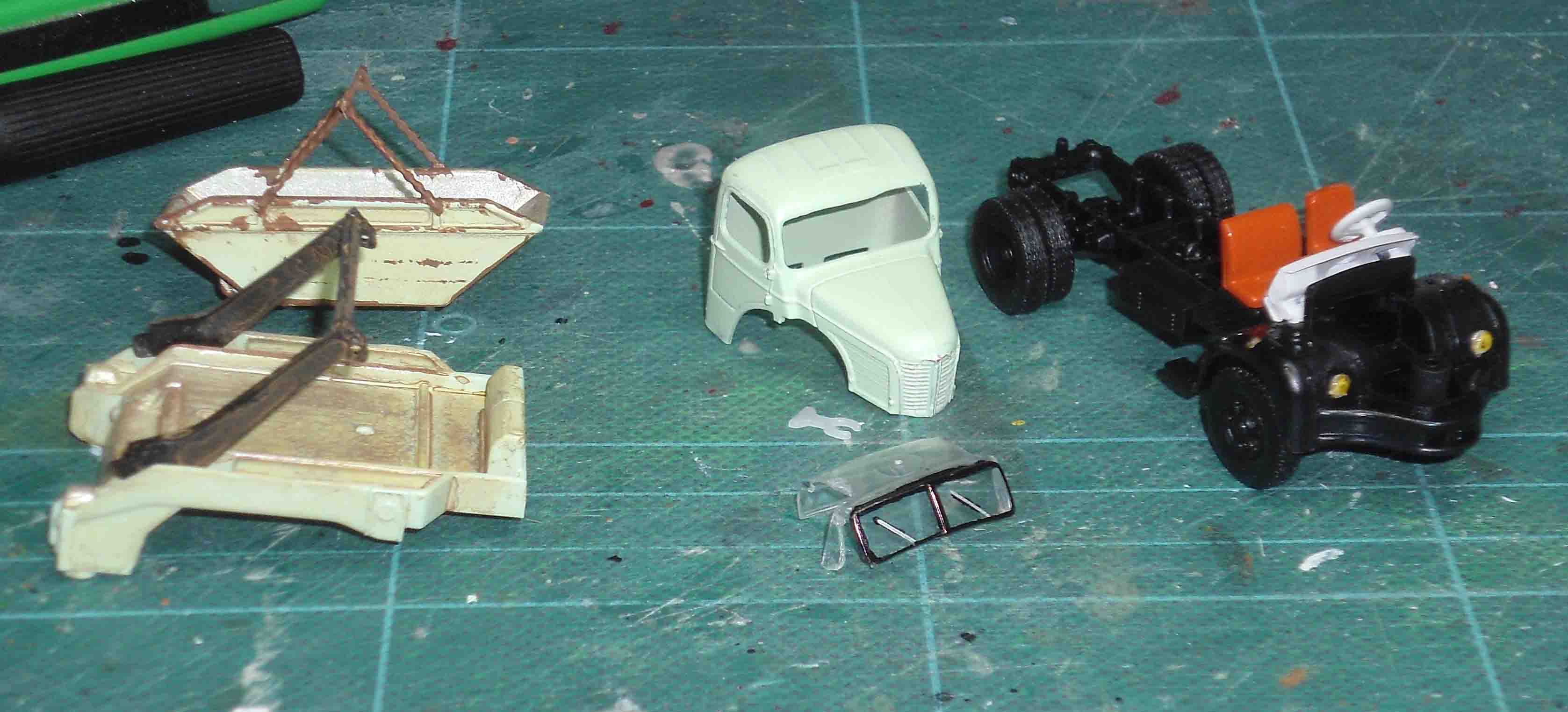

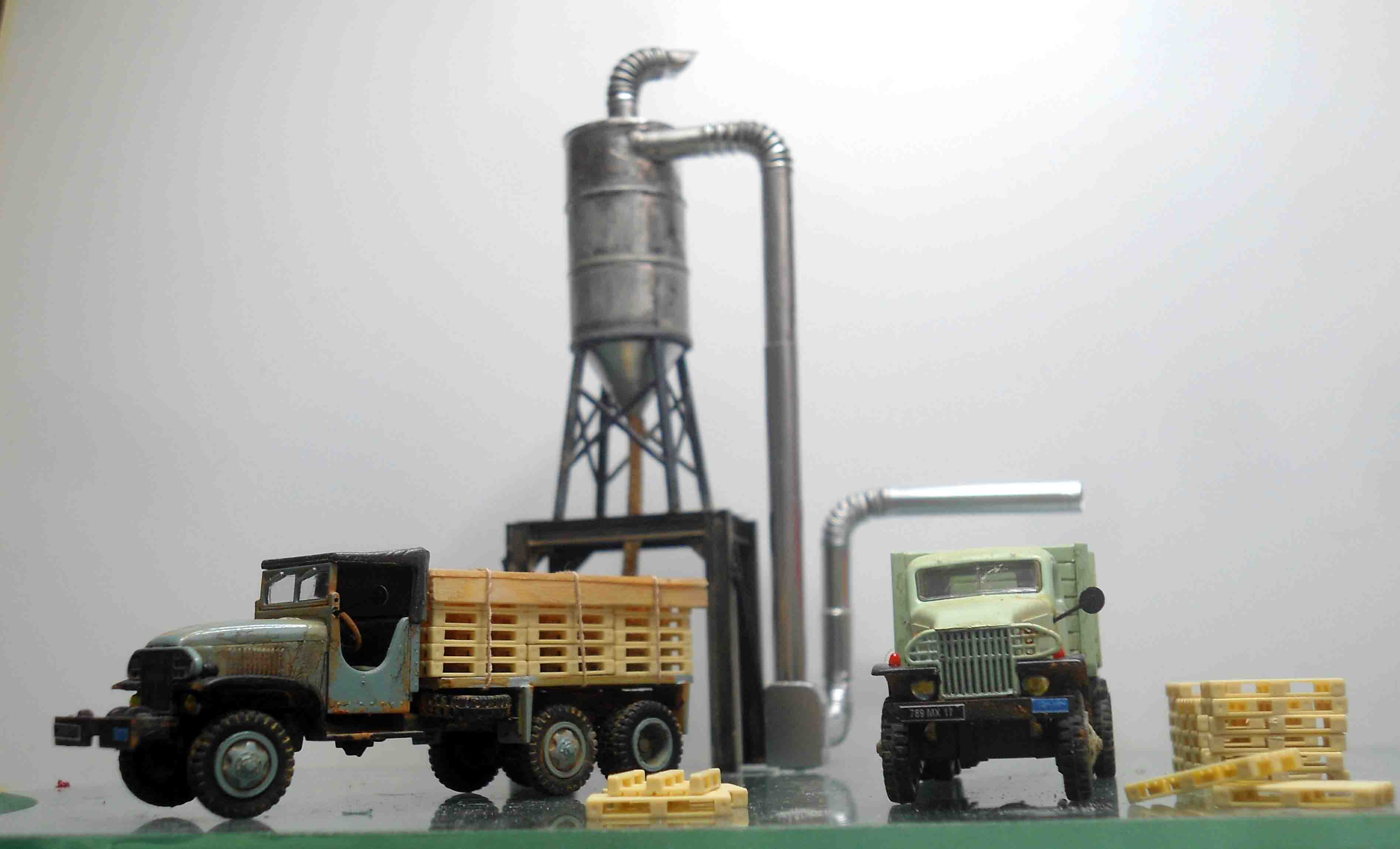

Un Berliet en voie métrique ? Non, rien à voir, c'est un Berliet GLR 8 a, un camion de plus à rejoindre ma scierie qui est devenue une fabrique de palettes. Dame, il faut bien livrer les clients (avec un antique GMC) et évacuer les déchets.
Les camions anciens, c'est un autre loisir, parfois à l'échelle 1. Avec direction insistée (non, c'est pô une faute de frappe) :shock: , pas "des camions de gonzesse", aurait dit Audiard mon grand maître (1m60 environ)...

Revenons à la voie métrique : pour le VERNEY, les photos de l'intérieur sont meilleures sur "l'autre forum". Mon scan a un peu de mal avec les diapos. Et tout est dit.
Je ne garantis pas, moi non plus, la rigueur du dessin du MTVS, c'est pourquoi j'ai scanné mes cotes avec.
Comme l'a dit Jean-Pierre, qui me connait bien, mes transformations se limiteront aux louvres manquantes, parce que là, ça fait tache, et à la suppression du pot d'échappement. Peut-être un coup de gris sur le toit et encore si je peux décoller les aérateurs. Motorisation Halling sur châssis maison, mais, pour les raisons de manque de largeur évoquées précédemment, pour la fixation du moteur... "it will not be apple pie".

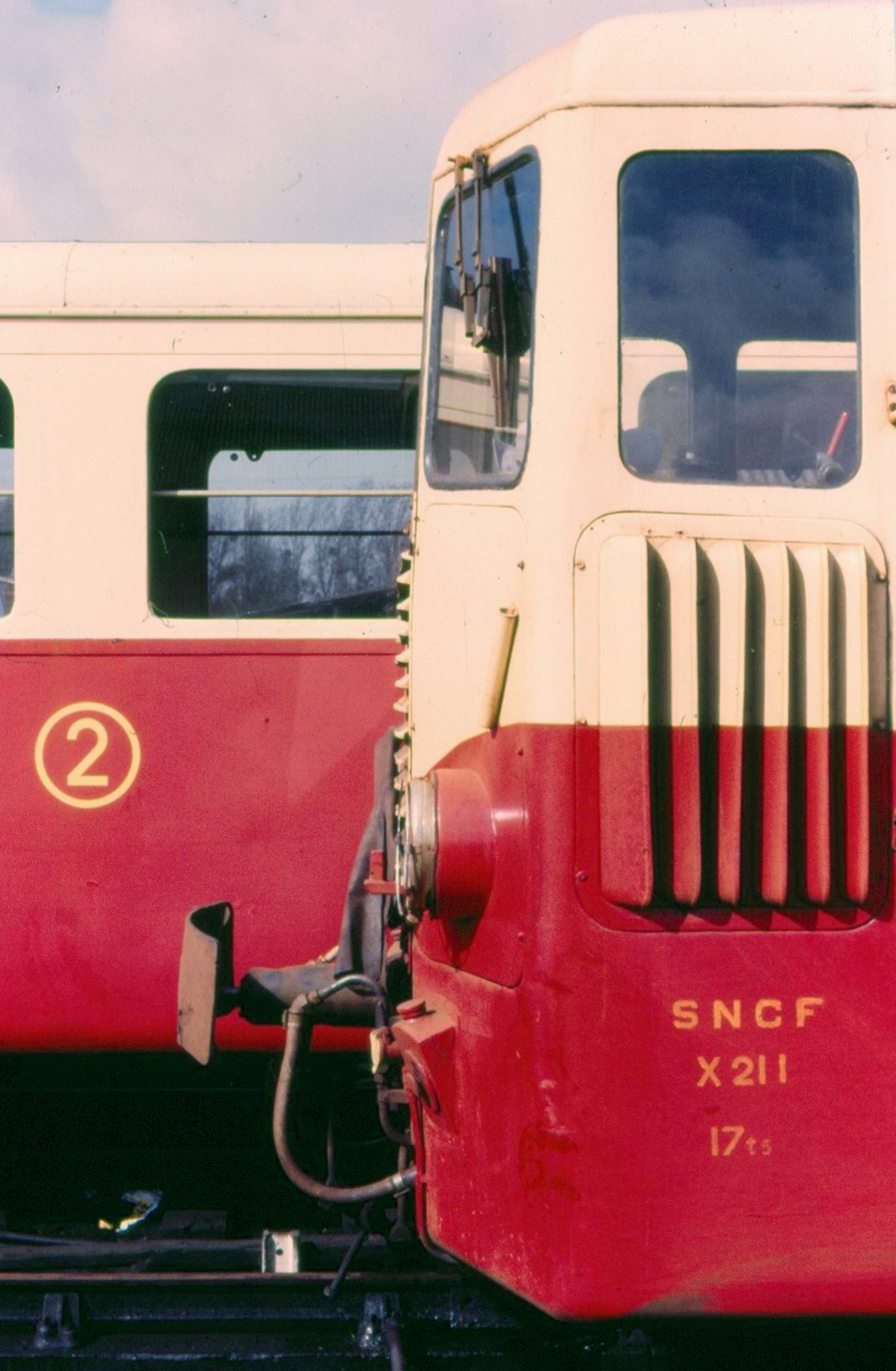

Je cherche désespérément dans mes docs une vue de l'autre côté de l'avant qui montre ces louvres, mais il semblerait que tout le monde ait photographié le même côté ! J'ai celles du X 211, de mémoire ce sont les même, en plus petit nombre que sur le modèle Atlas, d'ailleurs. Non, j'en enlèverai pas une sur deux... :C9 .
L'essuie-glace à parallélogramme est typique du 211.

À plus tard au bourg
Fichiers joints
Mais keske je fais sur un forum de train :F9 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 6182
Enregistré le: 08 10 2014 à 20:32

Re: [HOm] Le verney X224 Atlas

Messagepar Victor le chat » 15 10 2014 à 19:56

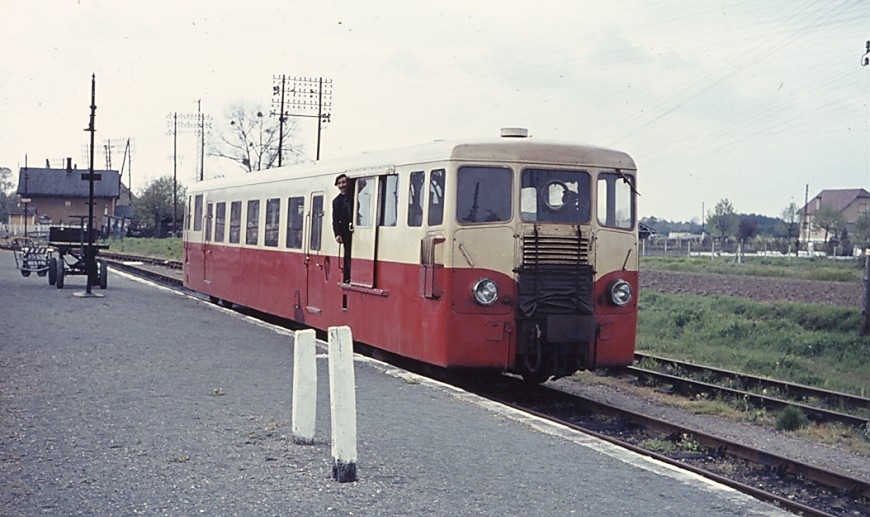

Patrick, tu chercherais une vue comme ça ? :F9
(Je ne me souviens plus du tout ou je l'ai trouvé, j'en suis désolé ! #B7 H4 )

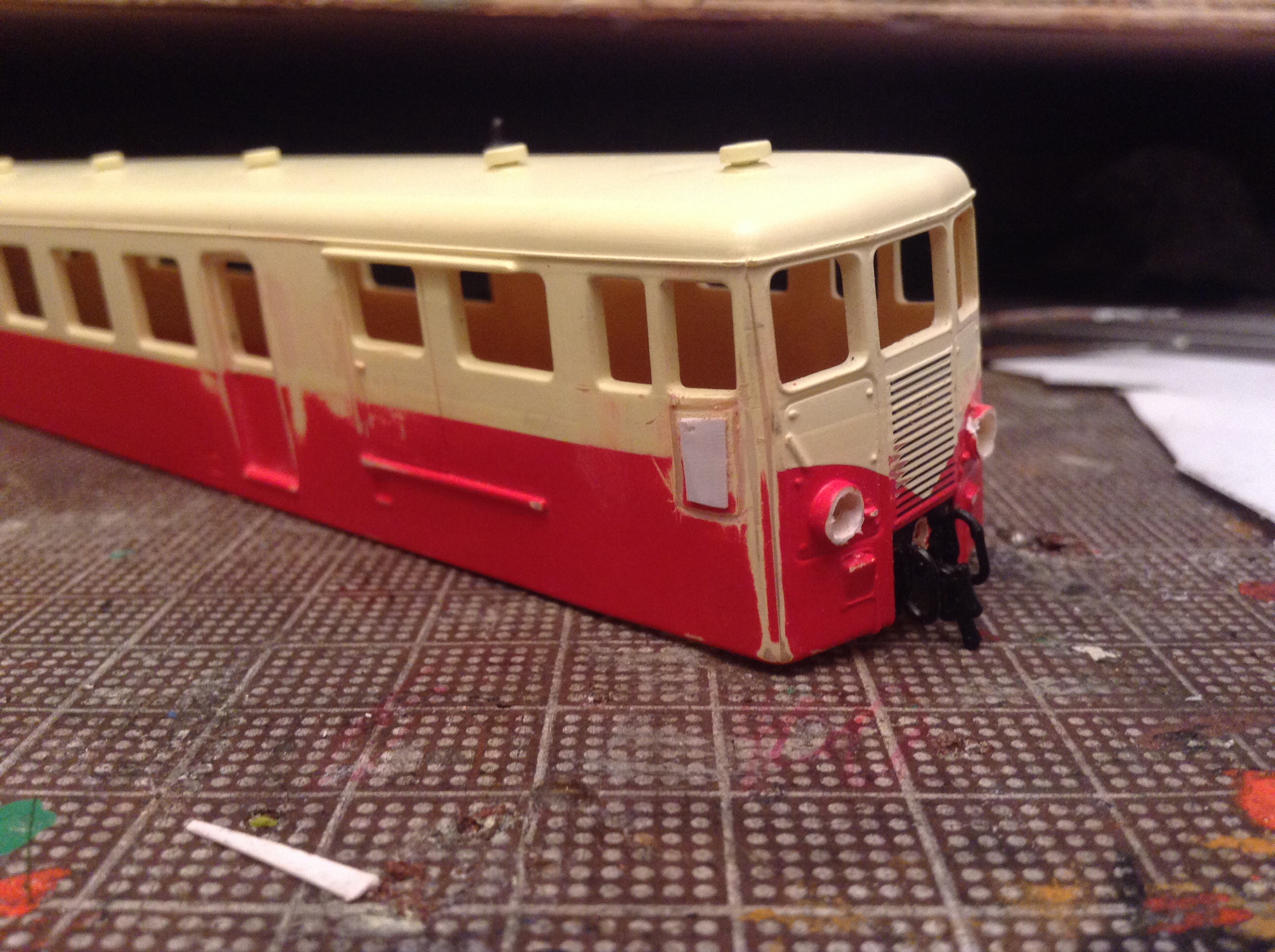

De mon côté, j'ai fait le petit trappe, c'est un bricolage, de loin ça fera illusion #B6

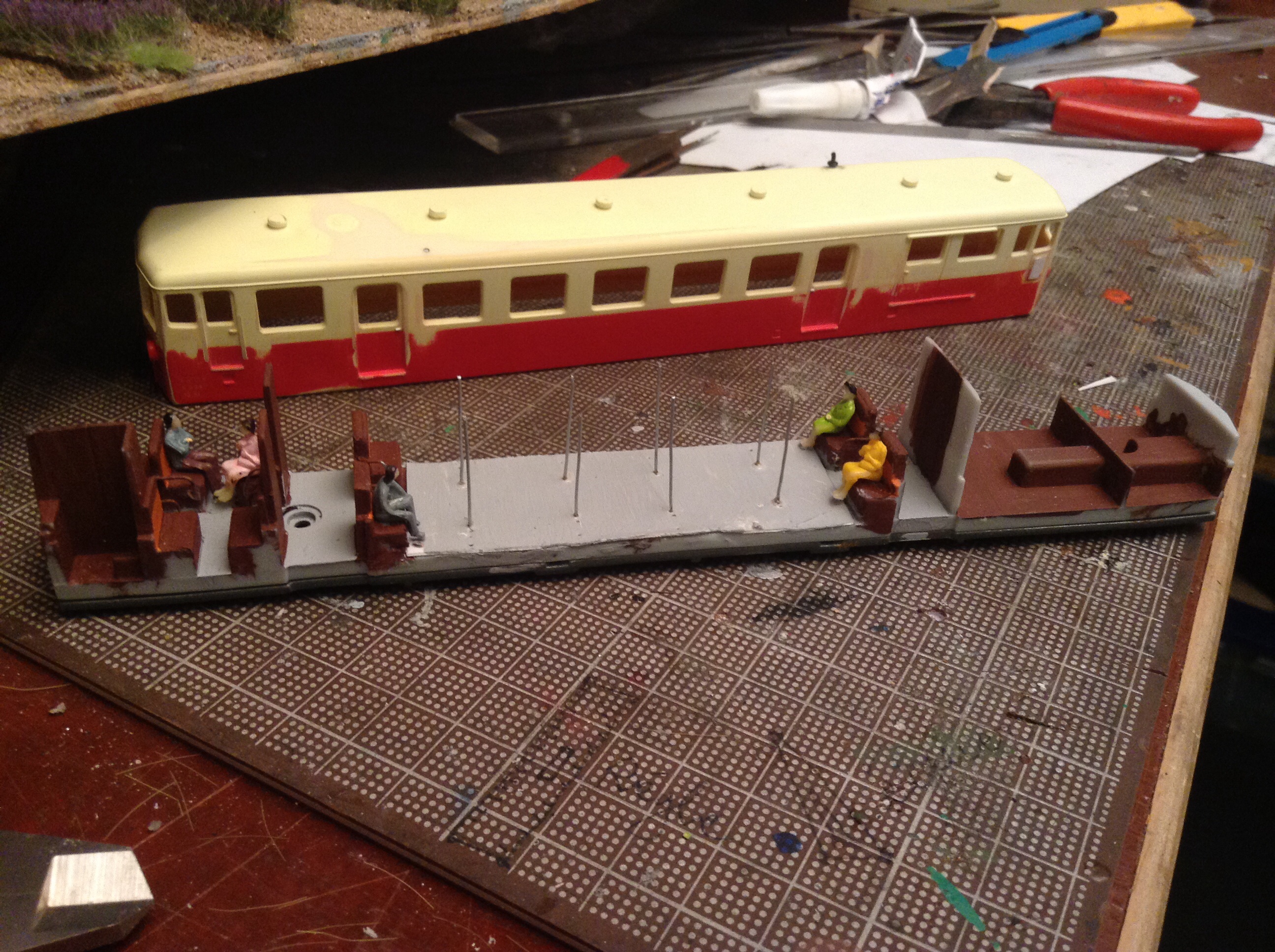

J'ai aussi presque fini l'intérieur #B6



Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: [HOm] Le verney X224 Atlas

Messagepar Storm » 15 10 2014 à 20:00

J'ai cherché des photos sur le net mais rien de probant :C6 Pas remarqué ces "louvres" d'ailleurs :oups2: Attention aussi au différences possibles entre les POC et les BA :maitre:

Clément, la photo est prise à Gievres… à part ça… :D3


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 19095
Enregistré le: 24 04 2006 à 23:54
Localisation: Sarcelles (95)
