Attelage magnétique à tulipe HOe

Messagepar Tyrphon » 21 09 2014 à 22:41

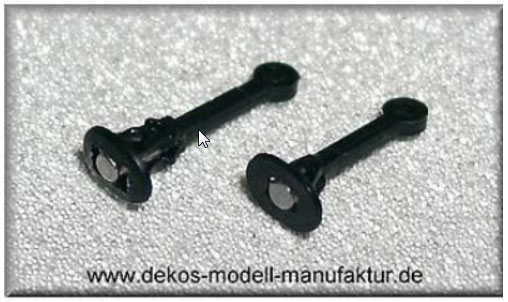

J'avais depuis longtemps repéré ces attelages magnétiques prévus pour le matériel HOe Technomodell (PMT).


http://www.modellbahnshop.com/product_i ... -Paar.html

Je viens de sauter le pas et d'en commander un certain nombre de courts et de longs.
Deux inconvénients. C'est plutôt cher (6€ la paire et un port pas donné!), et on ne les trouve que chez ce commerçant qui ne connait pas la carte Visa, et qui expédie via DHL.

Je les ai aussitôt essayés sur les quelques voitures et wagons Technomodell que je possède. C'est très beau et très efficace.

Je suis en train de modifier les extrémités de ma 050T Zeuke-Herr-Arnold-Tyrphon (!) pour les munir du modèle court. J'ai aussi vérifié que le modèle court pourra être installé sans grosses difficultés sur ma Mh Roco et sur les voitures à essieux Liliput.

Notons que, contrairement à l'attelage TdA, on ne peut pas retourner les locomotives ou wagons. Mais ce n'est pas grave pour du matériel autrichien ou allemand, car ils ne retournent jamais les machines.

Des images vont suivre.
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7110
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Attelage magnétique à tulipe HOe

Messagepar Tyrphon » 25 09 2014 à 23:26

Voila, je viens d'installer un certain nombre de ces attelages magnétiques.

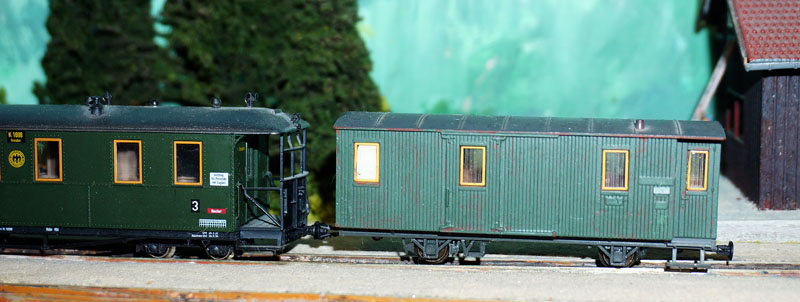

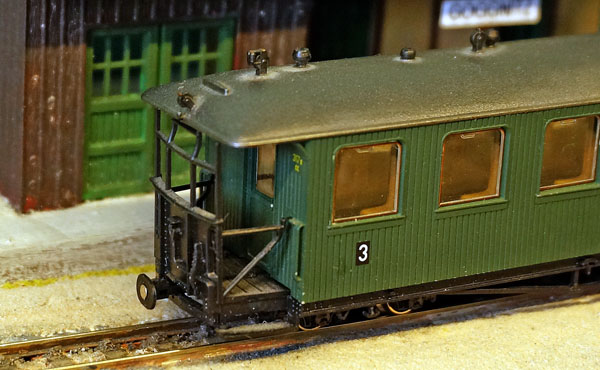

D'abord sur des voitures saxonnes Tecnomodell. Facile, ils sont faits pour ça!

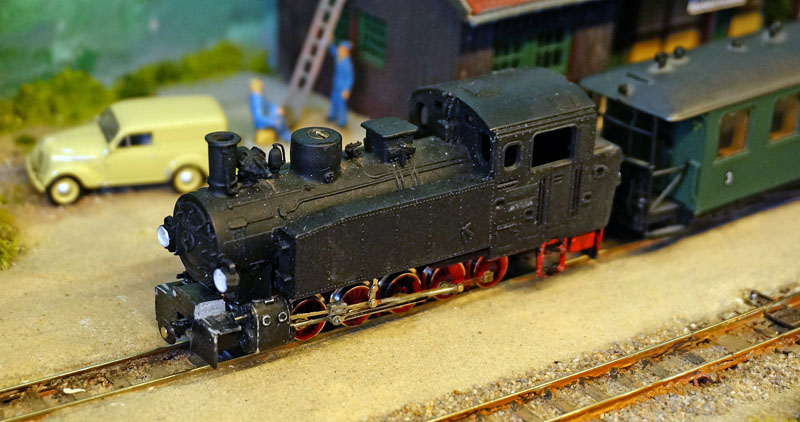

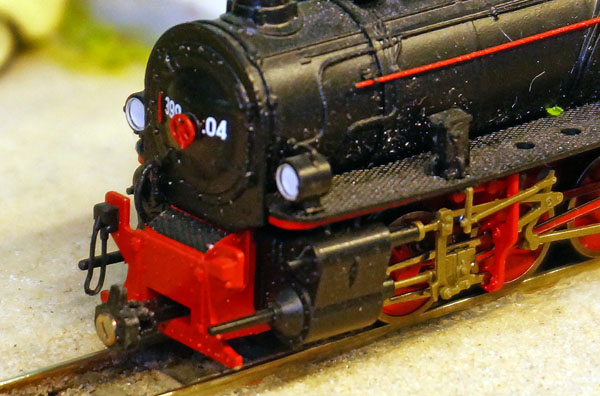

Puis je me suis attelé (c'est le cas de le dire) à ma 050T Zeuke-Herr-Arnold-Tyrphon, toujours en attente de détaillage. Pour l'arrière, c'était facile, il y avait une vis servant de pivot. Pour l'avant, j'ai dû reconstruire intégralement la traverse, après avoir éclaté celle d'origine. Heureusement, j'ai pu utiliser une vis que j'avais placée là pour fixer le bloc-cylindres, mais il y a eu du charcutage!



Bon, tout ça a l'air de coller...

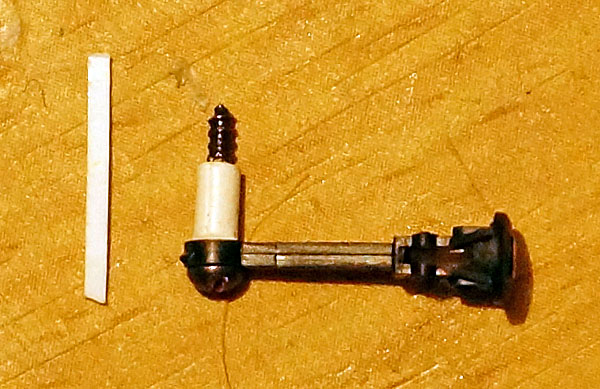

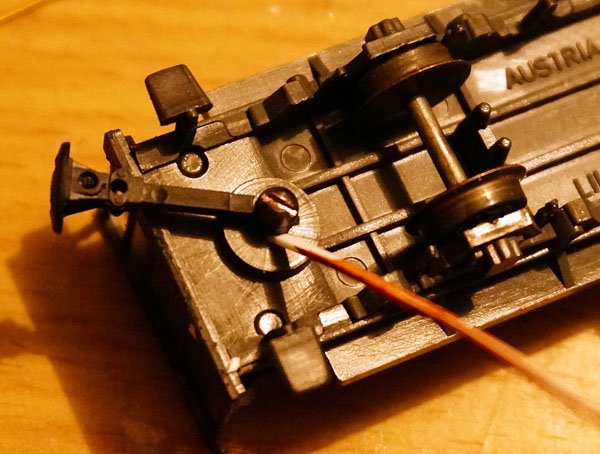

Je suis ensuite passé à mon matériel autrichien, et d'abord les voitures et wagons Liliput. Je ne voulais pas charcuter les châssis, au moins dans un premier temps. Alors, j'ai réalisé des assemblages comme ci-dessous, avec du tube plasique de 2mm et de petites vis.


Lorsque les vis débouchaient dans une plateforme ouverte, j'ai tronçonné les extrémités des vis.

Le diamètre du tube étant un peu plus petit que celui du trou , j'ai utilisé une petite bande de plastique pour y coincer mon assemblage. Bien sûr, on coupe ce qui dépasse après mise en place.

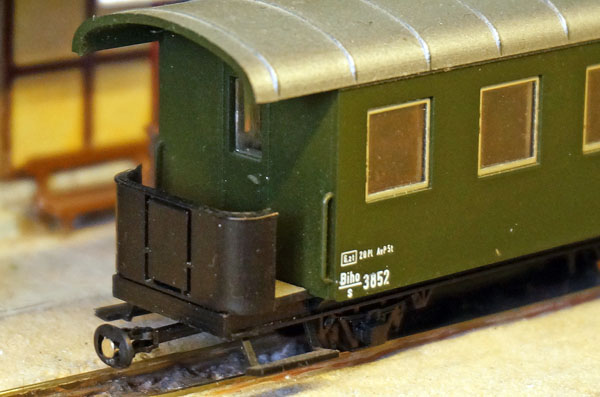

Voici le résultat. Petit problème, les attelages sont plus longs d'un côté, ce qui n'est pas le cas sur le matériel autrichien. Mais on verra ça plus tard.



Passons à la Mh. Après examen, j'ai vu que l'adaptation d'attelages magnétiques demanderait trop de charcutages. Alors, j'ai simplement inséré une petite vis en acier dans l'ouverture de la tulipe, après l'avoir raccourcie, puis j'ai limé la tête jusqu-à ce qu'elle dépasse à peine. Avantages, la loco peut être retournée et elle peut encore être attelée à des wagons possédant le vieil attelage à boucle et crochet. #B6

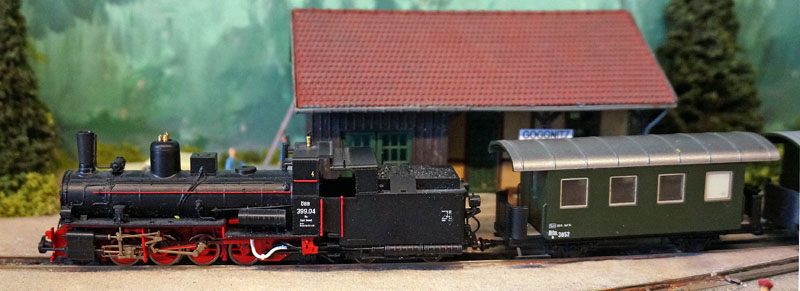

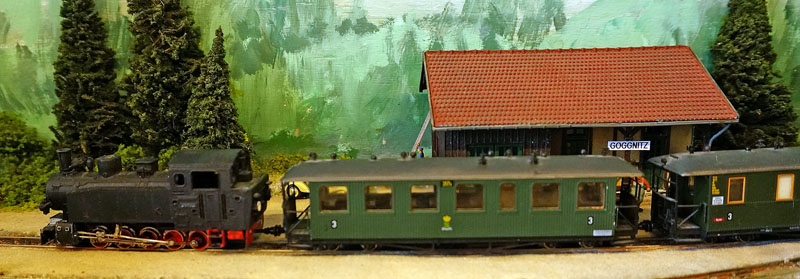

Et voila!



Ah... un petit problème? Les attelages du matériel autrichien sont placés plus bas que ceux du matériel saxon. Alors voila ce qui arrive si on n'a pas prévu un peu de jeu vertical!



Bon... peut-être que je remonterai un jour les attelages des wagons Liliput, mais pour l'instant, je serai prudent avec les attelages germano-autrichiens!
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7110
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Attelage magnétique à tulipe HOe

Messagepar Tyrphon » 25 09 2014 à 23:31

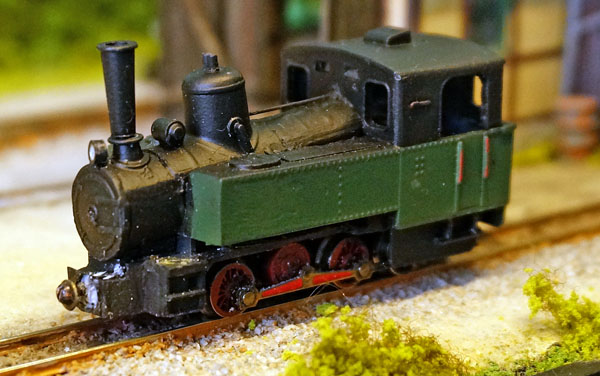

Ce n'est pas fini. Il y a encore ma loco à crémaillère. Là, j(ai tout bêtement remplacé le tampon par une vis acier. Pas très joli, mais on verra plus tard si on peut arranger ça.

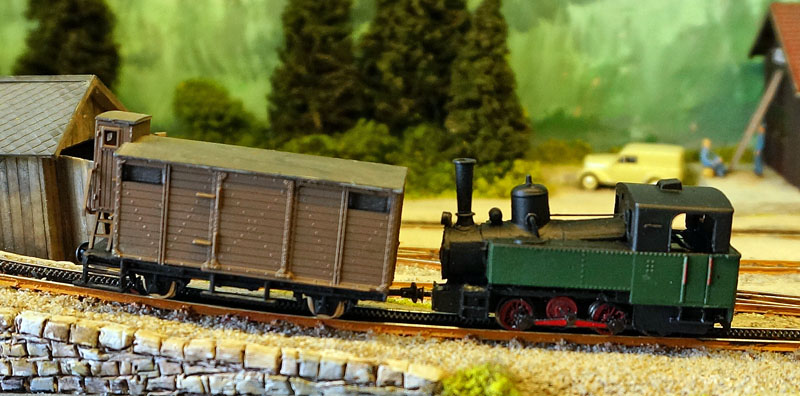

Et voici ma machine effectuant ses premiers tours de roues avec un wagon Egger-Bahn un peu modifié dont je vous parlerai par ailleurs.

Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7110
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Attelage magnétique à tulipe HOe

Messagepar Victor le chat » 26 09 2014 à 21:07

Beau travail JP ! E2 E2 E2 E2 J'ai hâte de pouvoir voir ça de mes propres yeux ! :ipb-251 :ipb-251 :ipb-251
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: Attelage magnétique à tulipe HOe

Messagepar Mr Béton » 26 09 2014 à 23:07

Ou là, ça c’est une loco Fleischmann rhabillée ! J’ai un projet similaire ( http://www.passion-metrique.net/forums/viewtopic.php?f=4&t=8734 ) et ça m’intéresse.
Avatar de l’utilisateur
Mr Béton

Messages: 487
Enregistré le: 24 09 2014 à 12:21

Re: Attelage magnétique à tulipe HOe

Messagepar Tyrphon » 28 09 2014 à 00:54

Je l'ai présentée, ainsi que la loco électrique et la loco diesel qui l'ont précédées, dans ce fil:

viewtopic.php?f=6&t=8291&hilit=cr%C3%A9maill%C3%A8re
