Bf22, 26 et 27

[Ambou59]

Bonjour à tous,
Cela fait a peut prés 6 mois que je me suis lancé dans la construction des voitures suisses du CFBS (Bf22 26 et 27) à l'échelle G. J'en suis encore au chassis car je pars de rien du tout sauf des côtes prises lors de mes week ends en Baie ( et quand on reviens à la maison il manque toujours une côte ! ). Je recherche des plans detaillés des informations tout ce que je peut avoir sur ces voitures je prend. Merci à ceux qui on des infos (couleurs, modifs, ...) J'aimerai les faires comme dans les années 80,90.

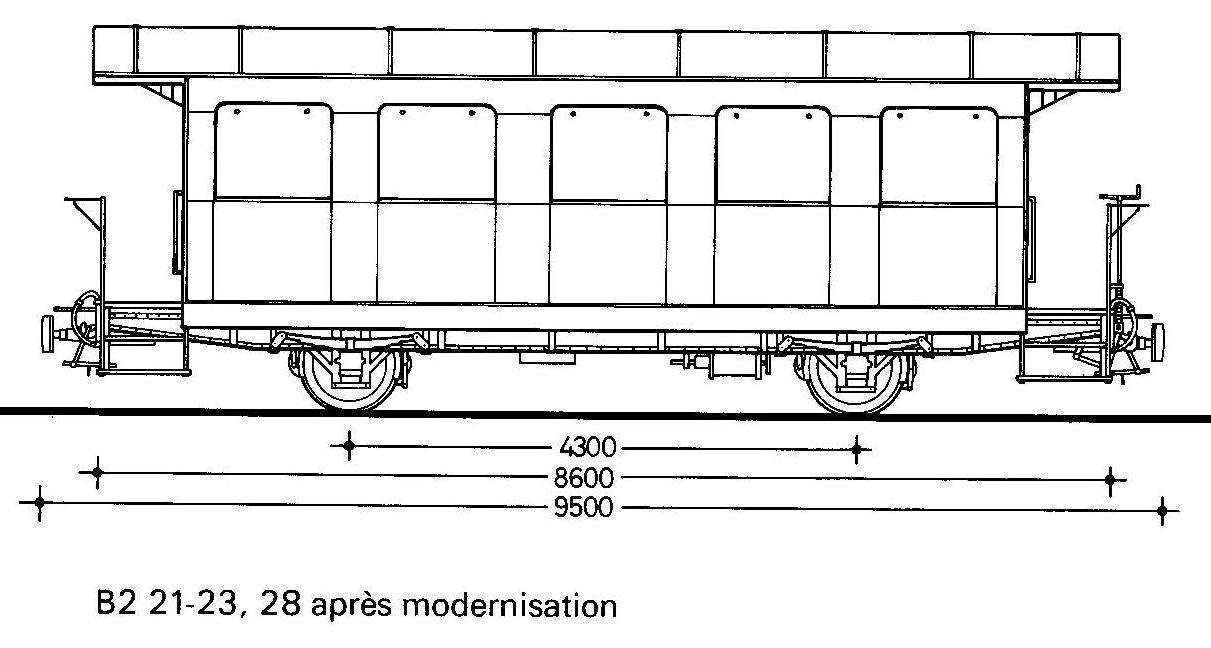

J'ai dejà les shémas comme ça :

J'ai commencé les longerons de chassis :


Les tampons sont en cours d'usinage :


[rail1435]

J'ai déjà mis ces plans sur PME, mais je n'ai rien de plus!

[Ambou59]

Merci quand même rail1435 . Je continue l'appel pour ceux qui ont des plans ...

[YVES]

Ce doit être possible de trouver sur PME une bonne âme pour aller mesurer les détails qui te manquent.

[Ambou59]

Voici les nouvelles des tampons, 7 éléments le constitue x 6 tampons, ça en fait des piéces pour un petit tampon !


[Ambou59]

Si quelqu'un sais m'avoir les cotes suivantes. attention il s'agit de la plaque "soudée" au boisseau pas celle sur la plaque de tamponnement.
Merci d'avance!

[pelican]

Superbe, les tampons ...

[rail1435]

Du travail d'orfèvre.

[Ambou59]

Bonjour à tous,
J'ai un peu avancé sur les chassis, j'ai pu souder les longerons aux plaques de garde ainsi que les faux ecrous en hexagone de 1mm. Je suis assez satisfait du resultat.



[rail1435]

Je cite:"Je suis assez satisfait du resultat."

C'est largement légitime.

[pelican]

komydi !!

[Ambou59]

Une petite avancée des travaux : une suspension à lame à été réalisée puis assemblée. Quelques supports de caisse ont étés également faits.


[rail1435]

Même avant peinture, on pressent déjà que ce sera superbe.

[YVES]

Super-boulot !
Un fois terminé, il ne restera plus qu'à coller la pub pour le bar de la marine !!!

A propos, n'ayant jamais été reproduite en HOm (c'est étonnant pour du matériel suisse), qui pourra me dire quelles voitures pourraient être utilisées pour faire une petite rame CFBS rpelant les Bf22, 26 et 27. Merci.

[rail1435]

Pour le 22. Pour les 26 et 27, un peu de plasticarte et de profilé Evergreen devrait permettre de créer la porte coulissante latérale.
Bemo 3239 211

Les cotes ne sont sûrement pas exactes, mais après passage à l'atelier Picasso, l'effet devrait être une bonne évocation.
Elles me semblent un peu longues et les joints de tôles ne sont pas à la même place, tant sur les flancs qu'en toiture.
