Construction d'une micro-draisine Hom

Messagepar Beyer-Garrat » 21 10 2012 à 11:05

Quelques participants ayant manisfesté un intérêt pour cette bricole j'ouvre ce fil :maitre:

Ce projet réalisé il y a presque 2 ans faisait parti d'un certains nombre de montages réalisés lorsque j’animai PME qui devait devnir des défis lors d'universités d'été et jamais diffusé depuis mon retrait.

En fait l'idée m'est venu lors d'un surf sur internet ou je suis tombé sur une série spéciale statique commercialisée par Markling de draisine KVL4

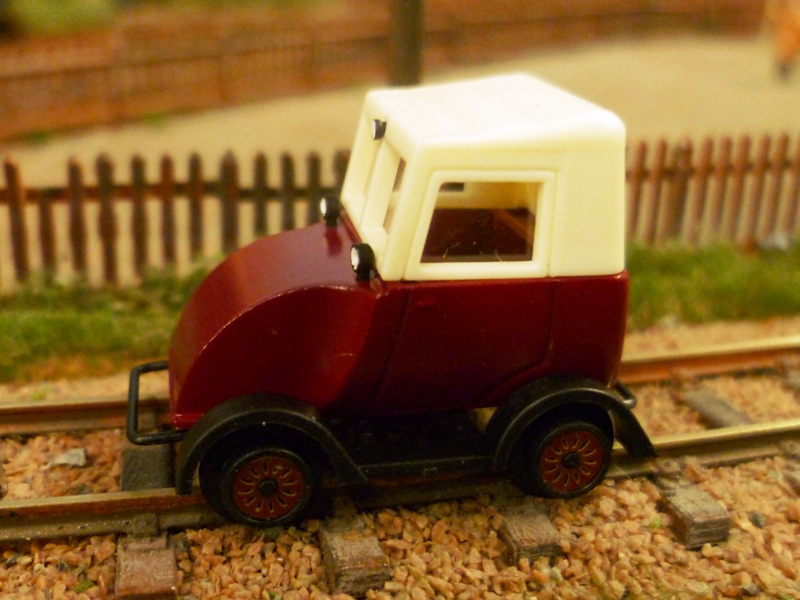

Draisine KVL4 Marklin.jpg
Draisine KVL4 Marklin.jpg (14.16 Kio) Vu 1261 fois


Ces petites draisine dérivées du type KVL01 (1930)



furent utilisées sur les lignes a voies normales pour l’inspection des voies ou la protection .



La KVL04 présentait un toit fermée style cabriolet et était animée par un petit 2 temps et pouvait emporter 3 personnes construite en 1940.

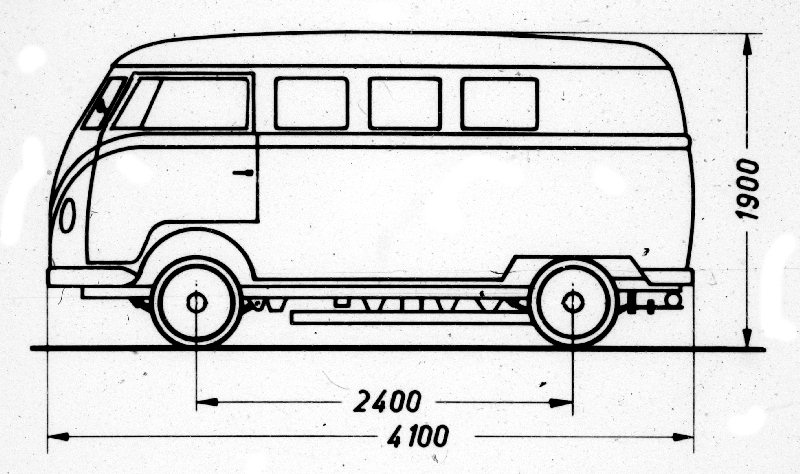

Ces draisines récurent une longue descendance jusque dans les années 90 (intégrant le mythique Combi Wolskwagen ) avant d'^tre remplcée par des types plus modernes répondant aux

normes de sécurité plus draconiennes.

KLV 11.jpg
KLV 11.jpg (37.56 Kio) Vu 1261 fois






A suivre ............................
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19660
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Draisines Hom

Messagepar Beyer-Garrat » 21 10 2012 à 11:15


KVL 11 1953


KVL 12

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19660
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Construction d'une draisine en Hom

Messagepar Beyer-Garrat » 21 10 2012 à 13:30

Quelques reproductions existaient ou existe réaliser par des artisans elles atteignent des tarifs stratosphériques

Pour en revenir a ma draisine j'ai donc acquis la version 2 rails Trix ! :rod_mdr2 :rod_mdr2 :rod_mdr2

Extraordinaire marketing Markling qui permet de vendre aux aficionados de la marque une version statique avec roues plastique le double de celle commercialisé par sa filiale :H2 :H2 :H2



Draisine Trix 1.jpg
Draisine Trix 1.jpg (34.62 Kio) Vu 1233 fois


J’oubliai comme la version Trix est moins cher le toit n'est pas peint faut pas pousser quand même :B3
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19660
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Construction d'une draisine en Hom

Messagepar Kazh du » 21 10 2012 à 15:17

C'est mignon tout plein et franchement j'ai du mal à croire que ce soit motorisé tellement c'est petit #B6
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7771
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Construction d'une draisine en Hom

Messagepar Storm » 21 10 2012 à 15:58

Étonnant en fait vu que ce ne l'est pas… :rod_siflet :rod_mdr2


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 18766
Enregistré le: 24 04 2006 à 23:54
Localisation: Sarcelles (95)

Re: Construction d'une draisine en Hom

Messagepar Zébu » 21 10 2012 à 19:08

Vous inquiétez pas !
Connaissant tonton, il mastique déjà un caramel !
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 13056
Enregistré le: 01 03 2008 à 18:34
Localisation: Gelbique quasi méridionale.

Re: Construction d'une draisine en Hom

Messagepar Victor le chat » 21 10 2012 à 19:17

:C3
C'est celui qu'on a vu l'autre jour sur l'autre fil ?! :F9 :H2
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: Construction d'une draisine en Hom

Messagepar Beyer-Garrat » 21 10 2012 à 19:25

Oui Victor :maitre:

Comme l'écrivait Storm c'est du statique a l'arrivée mise en scène de la bête pour contrôle :

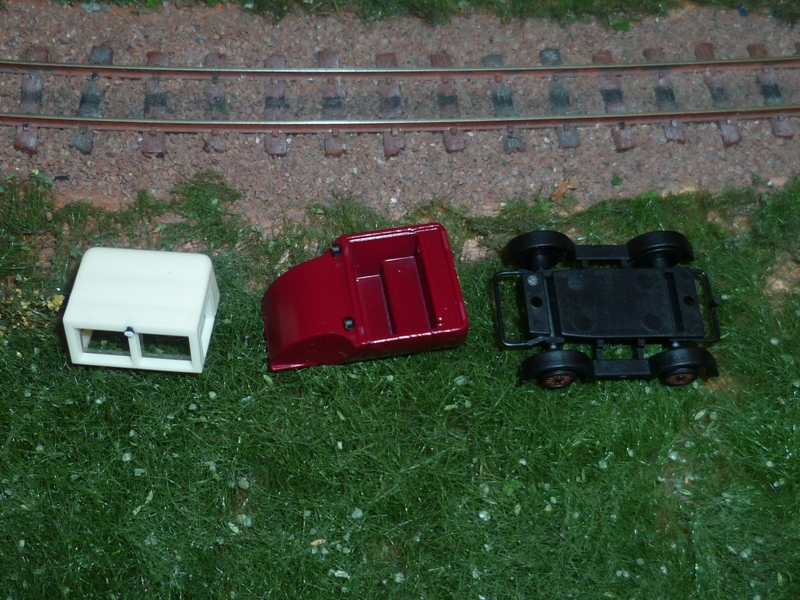

Roues et chassis plastique sur axe simple corps métallique moulé la capote s'enclipse sur celui-ci le vitrage en rhodoïd fin est glissé dans la capote .
