Montage kit TdA LaMure... et plus si entente.

Messagepar rail1435 » 30 08 2012 à 21:32

J'ai commencé par le dessous. Montage des bogies.

La notice est bien rédigée. Il faut prendre garde à bien ébavurer les pièces. Les supports de la traverse Bullant sont difficiles à encastrer dans les flancs: j'ai un peu limé les bossages et chanfreiné l'ouverture ovale dans le support. La mise en place des sablières n'est pas facile: le fil de maillechort doit traverser 3 trous: le ressort supérieur, le support de sablière (préalablement bien limé), et la base du cadre. Il manque encore l'arbre d'entraînement de la mesure de vitesse, installé après la photo: pas facile d'avoir exactement la bonne longueur entre le pli et l'extrémité enfilée sur la boîte d'essieu. Cela fait désormais un bogie bien avancé.
En raccourcissant la traverse du Bullant, j'ai poussé du doigt la partie mobile et cassé un des fils d'alimentation qu'il me faudra ressouder. Je serai plus attentif pour le second.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6467
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève

Re: Montage kit TdA LaMure

Messagepar 1CC1 3700 » 30 08 2012 à 21:39

Hop, hop, hop. Je m'installe très vite au premier rang.
Voila un sujet qui va drôlement m'intéresser. :ipb-251 :ipb-251 :ipb-251 :ipb-251 :ipb-251
Laurent
1CC1 3700

Messages: 129
Enregistré le: 16 12 2009 à 23:52

Re: Montage kit TdA LaMure

Messagepar Storm » 30 08 2012 à 22:31

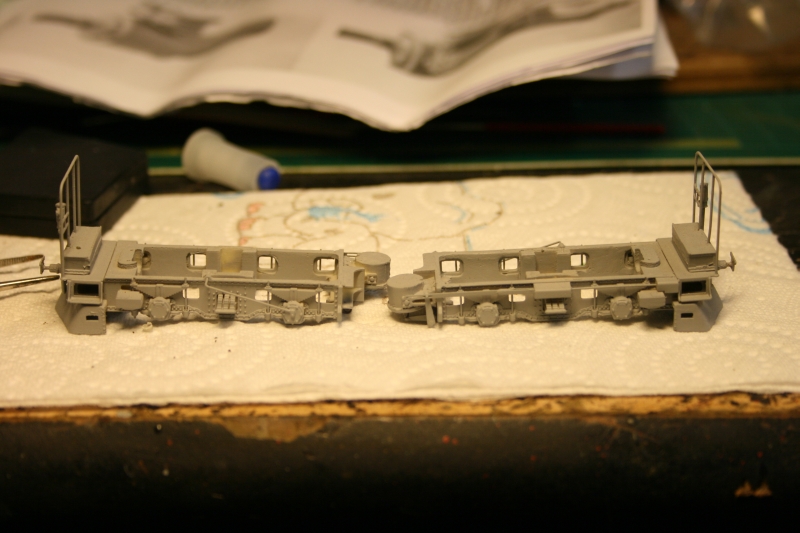

Soit je me plante sur tous mes montages, soit tu as monté la traverse arrière à l'envers:





J'ai un peu d'avance sur toi mais si ça peut t'aider #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 19060
Enregistré le: 24 04 2006 à 23:54
Localisation: Sarcelles (95)

Re: Montage kit TdA LaMure

Messagepar Storm » 30 08 2012 à 22:34

Autant pour moi, c'est bon… je me suis fait avoir avec l'amorce de perçage… :oups2: :C6 #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 19060
Enregistré le: 24 04 2006 à 23:54
Localisation: Sarcelles (95)

Re: Montage kit TdA LaMure

Messagepar 1CC1 3700 » 30 08 2012 à 22:53

Et l'autre qui essaye déjà de m'embrouiller le cerveau. :F9 #B9
:rod_mdr2 :rod_mdr2 :rod_mdr2
Laurent
1CC1 3700

Messages: 129
Enregistré le: 16 12 2009 à 23:52

Re: Montage kit TdA LaMure

Messagepar rail1435 » 30 08 2012 à 23:13

La traverse est dans le bon sens, mais le cylindre de frein, j'ai hésité et je crois bien que c'est toi qui as raison.
Je viens de les décoller sur les deux bogies. Merci pour l'alarme!
Avatar de l’utilisateur
rail1435
Steward

Messages: 6467
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève

Re: Montage kit TdA LaMure

Messagepar Storm » 30 08 2012 à 23:47

Bon, y'avait bien un souci C7 #B5 Ça me rassure un peu :rod_mdr2 Tu es bien parti quand même #B6 N'hésite pas si tu bloques sur un détail :maitre: Les bogies, c'est ce que je trouve le plus beau sur ce modèle ( je ne suis pas fan des électriques :? ). Quand les deux sont montés, tu as fait 75% du boulot #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 19060
Enregistré le: 24 04 2006 à 23:54
Localisation: Sarcelles (95)

Re: Montage kit TdA LaMure

Messagepar Victor le chat » 31 08 2012 à 01:12

Je m'installe avec vous au premier rang, j'aurais beaucoup aimer en avoir un, sous caténaire a Cochinai .... :rod_coeur mais ...... Non ! J'ai préféré Die Ratische Bahn !
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: Montage kit TdA LaMure

Messagepar rail1435 » 31 08 2012 à 08:18

Je me suis encore fait plaisir en montant la caisse. Un flanc s'est fait la malle au moment du collage définitif du toit, mais tout est ensuite rentré dans l'ordre. Avant de coller, il faut tester à blanc chaque angle, et retoucher très délicatement au cutter jusqu'à ce que la jointure soit quasi imperceptible. Pas de photos ce soir, je dois assister à une défense de thèse de doctorat dans un sujet qui recouvre un de mes travaux de recherche: il faut parfois faire des choix !
Bon, hier soir, j'ai avancé la construction parce que la navigation a été annulée pour équipage trop restreint (le skipper et moi sur un vieux gréement avec risque de coup de vent, cela ne se fait pas): ça compense.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6467
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève

Re: Montage kit TdA LaMure

Messagepar rail1435 » 31 08 2012 à 08:23

Victor le chat a écrit:Je m'installe avec vous au premier rang, j'aurais beaucoup aimer en avoir un, sous caténaire a Cochinai .... :rod_coeur mais ...... Non ! J'ai préféré Die Rtische Bahn !


Surveille ton orthographe, le chat. C7 #B5
Il manquait le Ha et le Umlaut!
Avatar de l’utilisateur
rail1435
Steward

Messages: 6467
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève

Re: Montage kit TdA LaMure

Messagepar pelican » 31 08 2012 à 08:36

miam !!! :rod_coeur
je suis également l'évolution de l'engin ... E2
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 39561
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Montage kit TdA LaMure

Messagepar Gallavael » 31 08 2012 à 10:53

Je vais suivre ce montage aussi ;)
J'aime bien la ligne de la Mure, dommage que ça soit un peu à l'abandon en ce moment :C6
Les Billards?? Y'a que ça de vrai!!
Avatar de l’utilisateur
Gallavael

Messages: 1369
Enregistré le: 13 08 2008 à 11:48
Localisation: Saint-Etienne/ Lyon

Re: Montage kit TdA LaMure

Messagepar Victor le chat » 31 08 2012 à 11:32

rail1435 a écrit:
Victor le chat a écrit:Je m'installe avec vous au premier rang, j'aurais beaucoup aimer en avoir un, sous caténaire a Cochinai .... :rod_coeur mais ...... Non ! J'ai préféré Die Rtische Bahn !


Surveille ton orthographe, le chat. C7 #B5
Il manquait le Ha et le Umlaut!

Hou ! Pardon ! :oups2: C7 Je me disais, j'en mets un ou pas ? baaaaah ouiiii ... !
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: Montage kit TdA LaMure

Messagepar Victor le chat » 31 08 2012 à 11:35

Storm a écrit:Soit je me plante sur tous mes montages, soit tu as monté la traverse arrière à l'envers:

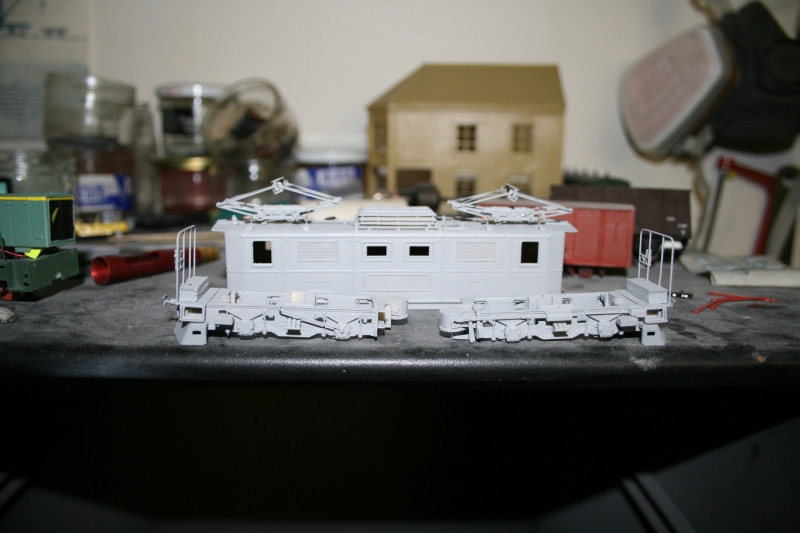

Pascal, c'est le BB 400 de Gael en arrière plan a gauche ? Ou celui de Christophe ?
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: Montage kit TdA LaMure

Messagepar rail1435 » 01 09 2012 à 23:21

Temps maussade. J'ai pu installer la timonerie de frein et la plateforme d'un bogie. Il reste encore à compléter de même l'autre bogie. Les soudures du garde corps m'ont donné bien du souci. Malgré le génial gabarit concocté par Cyril, ça bouge; de plus, la soudure n'adhère pas bien. Depuis l'époque où je soudais des circuits imprimés, j'ai perdu la main!
En montant la timonerie de frein, j'ai pu admirer la finesse des pièces gravées. Le montage se fait bien. Pour la partie la plus proche du cylindre, et l'axe qui longe la traverse arrière, j'ai opté pour une goutte de colle rapide sur les leviers plutôt qu'une tentative de soudure. Pour les tiges de 0,3 qui lient les trois leviers latéraux, j'ai voulu tailler à l'avance des axes très courts: mauvais choix: il vaut mieux "gaspiller" de la matière et recouper après la soudure: on se facilite ainsi la tâche en évitant des démontages "automatiques" non voulus.
Pour le second garde-corps, en étamant les fils avant, cela va beaucoup mieux. Je me suis repris en trois fois pour garantir la solidité des deux soudures... au lieu de 15 fois pour le premier.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6467
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève
