MALLET 030-030 RESEAU BRETON construction

[le moslinois]

Bonjour a tous,je recherche une vue de l'arriere d'une machine type "mallet 030-030"réseau breton,photos de la soute et ds trappes et fenetres.

[3DMetrique]

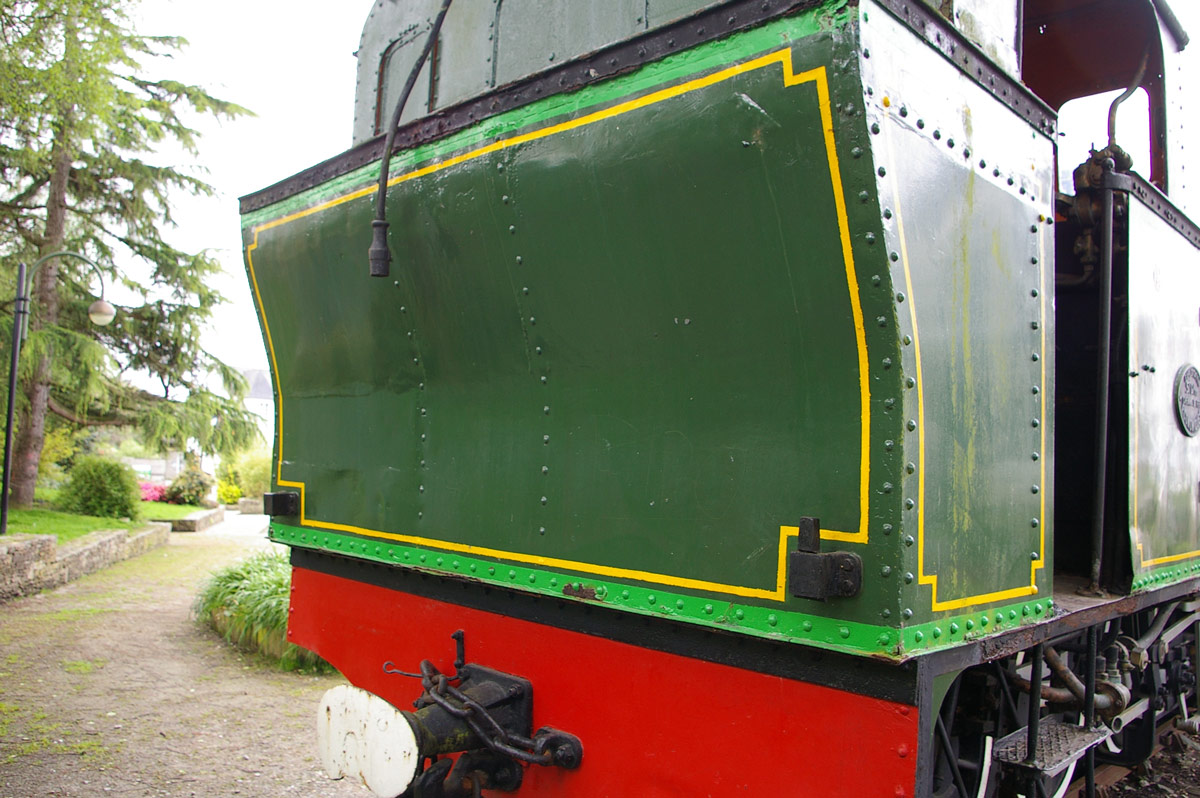

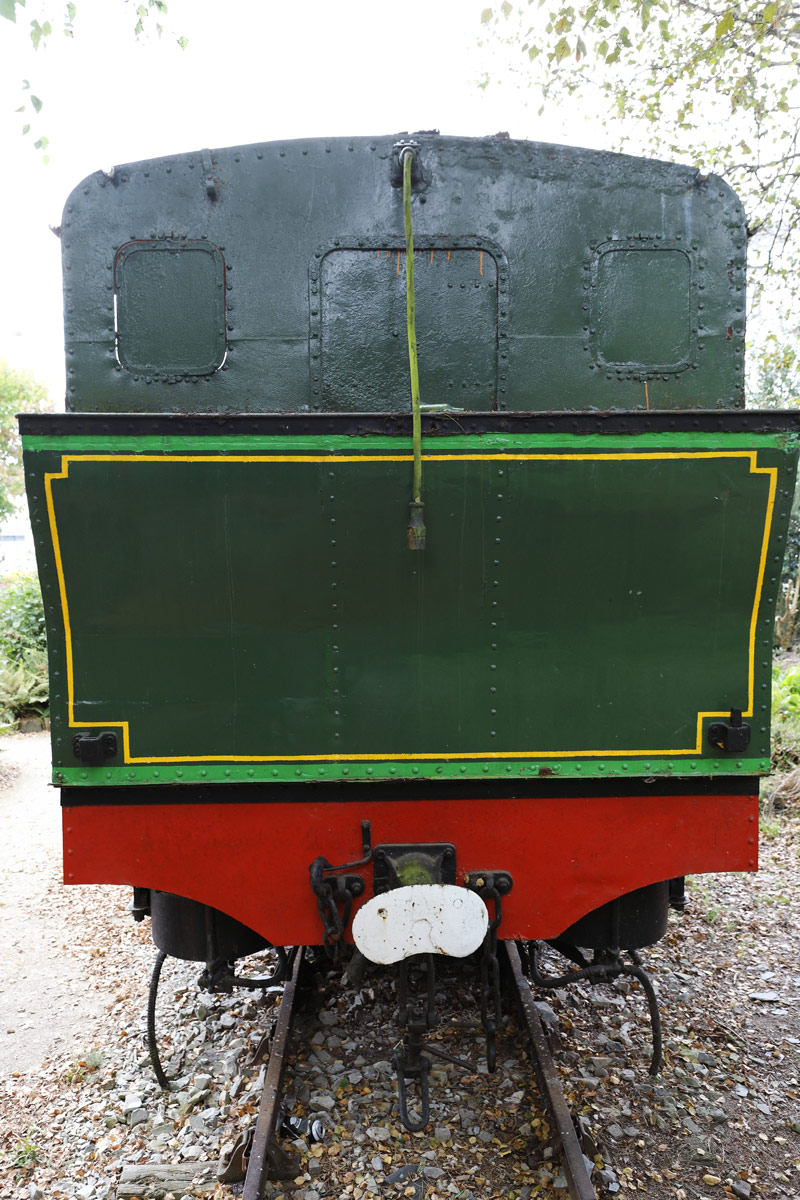

Voilà :

[3DMetrique]

Oup!

[le moslinois]

Merci Cyril ,mais dèrriere ses toles,il y avais des vitres?,et sur certain plans,il y a des protections (une grille),plus d'info? merci pour tous vos renseignements,en projet,cette machine en Oe,le chassis motorisé est déja en construction.

[3DMetrique]

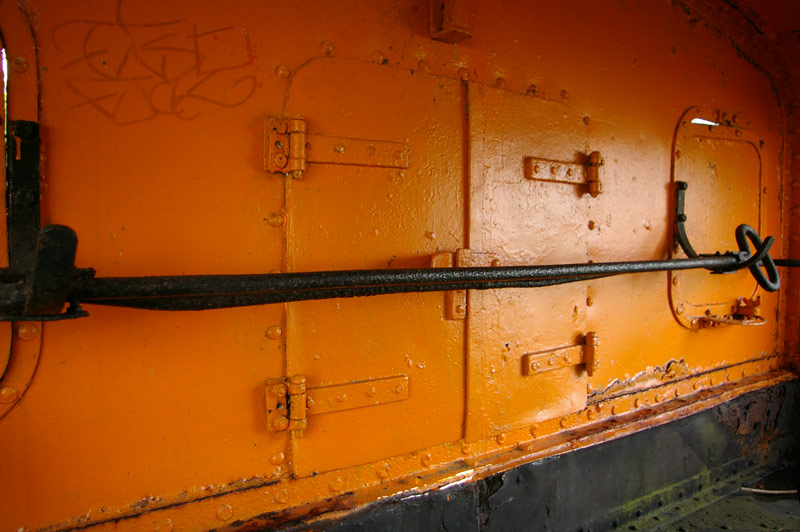

L'intérieur avec la porte qu'on ouvre pour passer la ringard :

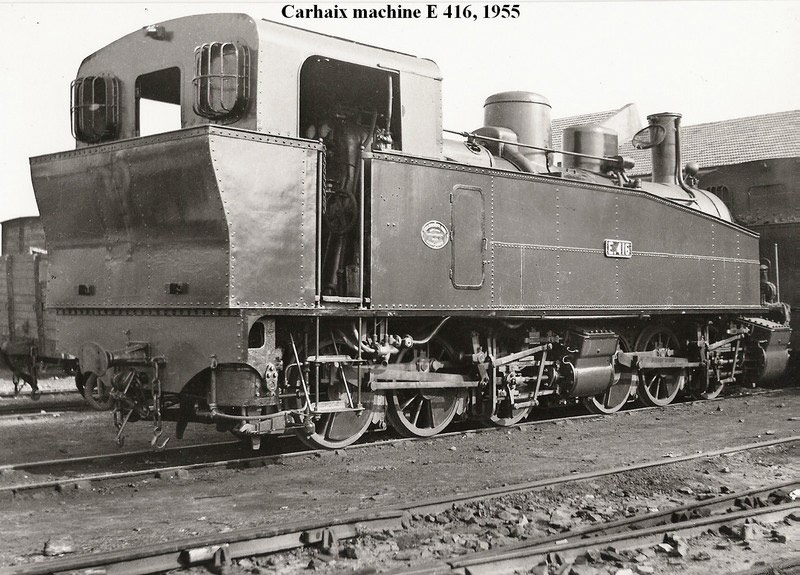

Un photo trouvée sur le net (DR)

[Beyer-Garrat]

Voir Fil "Construction d'une Mallet RB en Hom une réalité !" http://www.passion-metrique.net/forums/viewtopic.php?f=3&t=5451&hilit=mallet+RB

Non non Kazh Du c'est pas moi qu'a commencé

[le moslinois]

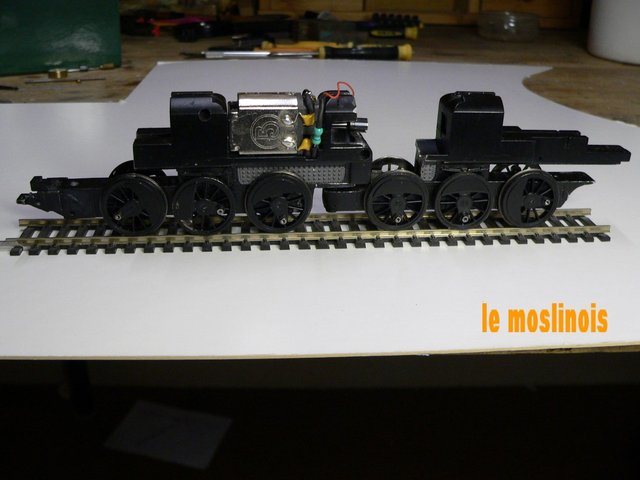

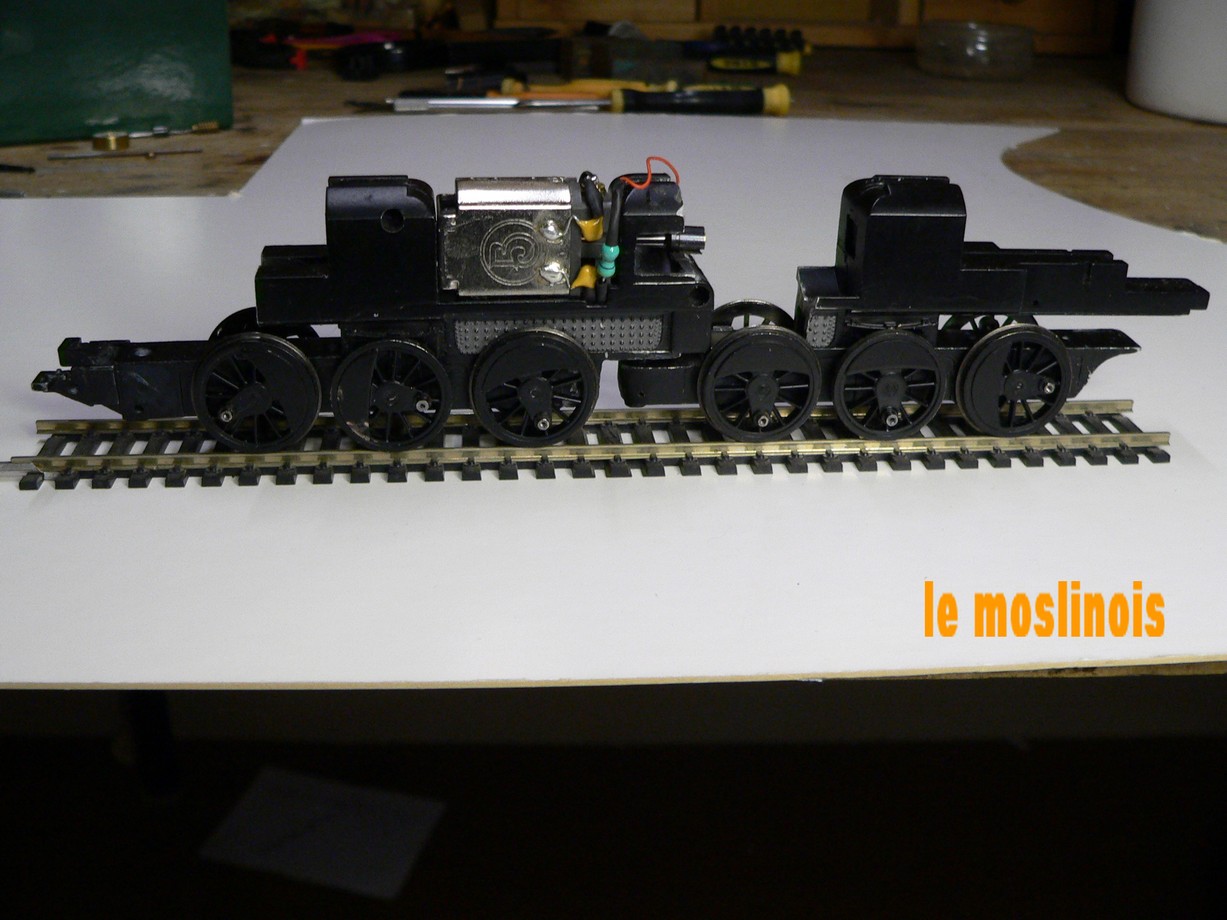

Je viens de lire tous le topic sur les Mallet,tres interressant ,Une photo du chassis,passe sur un rayon de 34 cm,pas encore essayer la capaciter de traction,ni le déport de la caisse

[Tyrphon]

Sur quelle(s) bases(?) est construit ce châssis, et à quelle échelle est-il?

[le moslinois]

Echelle 1/43 voie de 16,5 mm 2 chassis "bachmann" mogul pour la parti chassi et motorisation avec des modifs

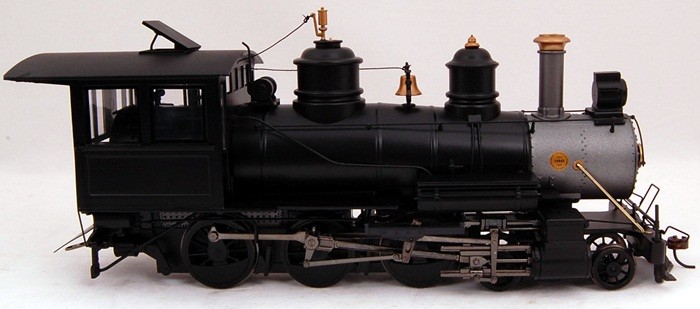

En photo le modèle de base

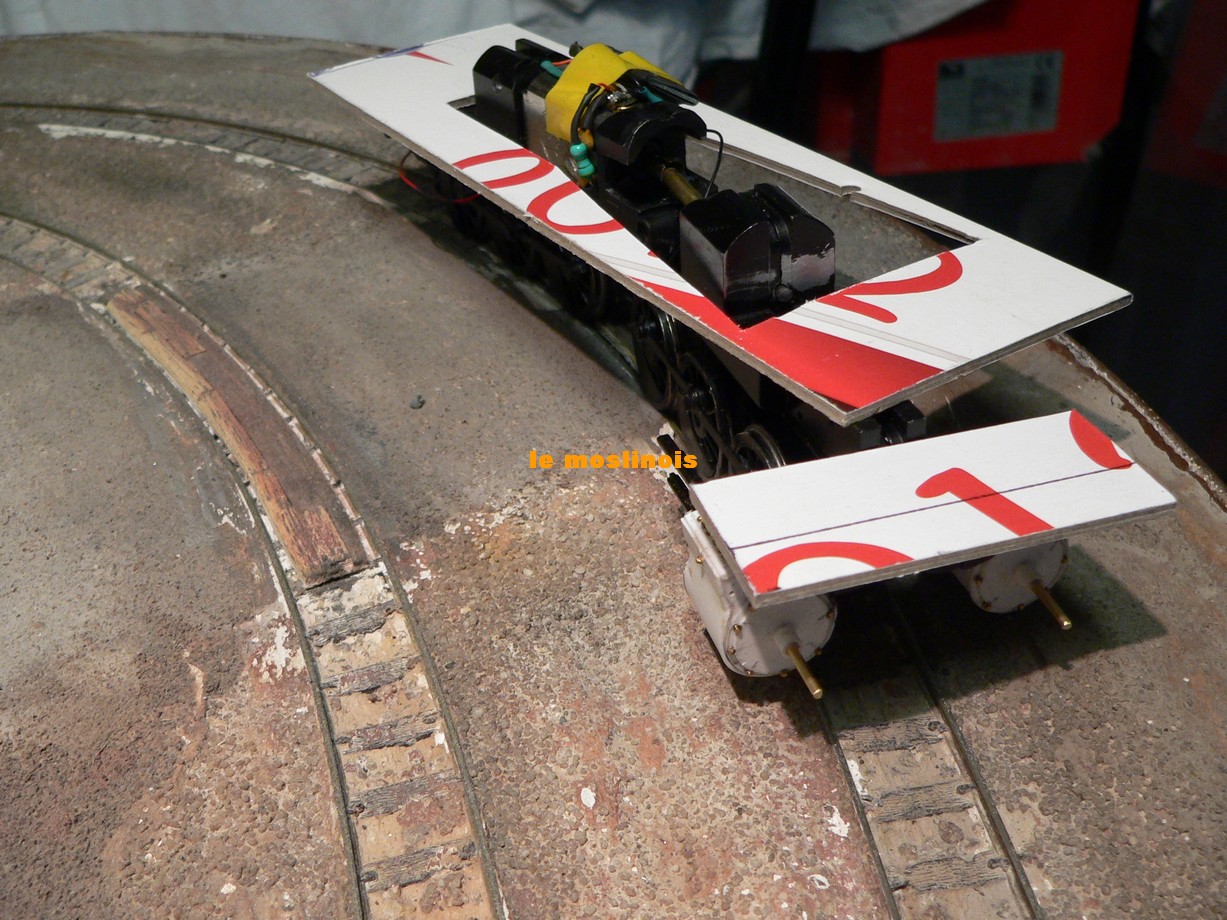

j'ai essayer un gabarie en carton pour voir le gabarie engager,courbe de 70 cm de diamètre photo ci-dessous
l'entraxes des essieux des chassis a été modifié,les chassis retailler,les 6 essieux sont moteur.

[Kazh du]

Non non Kazh Du c'est pas moi qu'a commencé

Faut pas te défendre comme ça, je ne mords pas
Et ne te gênes pas de continuer ton fil
Ce ne sera pas du doublon mais un complément, alors qui va terminer son fil le premier?
la mallet en O est bien partie pour rattrapper celle en HO, mais on devine que rien n'est joué...

[Kazh du]

Echelle 1/43 voie de 16,5 mm 2 chassis "bachmann" mogul pour la parti chassi et motorisation avec des modifs
En photo le modèle de base
j'ai essayer un gabarie en carton pour voir le gabarie engager,courbe de 70 cm de diamètre photo ci-dessous
l'entraxes des essieux des chassis a été modifié,les chassis retailler,les 6 essieux sont moteur.

Houlà impressionnant le déport....mais c'est ce que j'aime sur ce genre de machine

[rail1435]

Houla! Le pont de descente du châssis avant risque de coincer dans la chaudière.
Heureusement que les caisses à eau la couvrent bien.

[Tyrphon]

Echelle 1/43 voie de 16,5 mm 2 chassis "bachmann" mogul pour la parti chassi et motorisation avec des modifs

Petite rectification, ce n'est pas la Mogul (2-6-0), mais la Ten-Wheel (4-6-0) Bachmann. La modification d'espacement des essieux n'est-il pas trop difficile?

[le moslinois]

Ah oui,c'est une 230 ,enfin 4-6-0,pour ce qui est de la modification de l'entraxe des essieux,les anciens passage de ceux-ci ont été bouchés a l'araldite juste les deuxpaliers exterrieure,celui du milieu sert pour la transmission et puis, prise des cotes sur le plans,marquage et fraisage du chassis avec une perceuse a colonne,le chassis est en métal tendre (alliage)bien entendu,il faut reprendre les longueurs des bielles qui ne correspondes plus,sur ma "corpet 030"j'avais pratiquer de mème sorte ,et aucuns points dur.

[rail1435]

molinois! Même avec une perceuse-colonne, je n'aurais pas osé modifier les entre-axes.
