H0m : matériel roulant des CP et TAM par Abran...

Messagepar malletslm » 23 08 2009 à 12:54

Dans la foulée de ses photos sur le fil Chemins de Fer de Provence, voici un nouvel envoi d'Abran concernant ses modèles réduits de construction personnelle :maitre: .

J'ai pensé que cela mérite bien l'ouverture d'un fil spécifique, des fois que d'autres aient aussi des matériels CP à nous montrer... :mrgreen:

Message original d'Abran:

Tiens, voila ce qui attends d'être attelé derrière le couplage des automotrices TAM de Cyril ....!
Ils pourront cotôyer les engins du réseau d'interêt général car habilités a circuler sur le reste du réseau et sur les rails des TNL dans le cadre du transit "port de niçe" en raison de leur gabarit réduit.
Pour le reste, j'attends la mise a disposition des aménagements et des bogies pour finir les AT d'Apocopa .... Mais là je crois que d'autres disposent de trés bons clichés de ces voitures tant a l'intérieur qu'à l'extérieur.

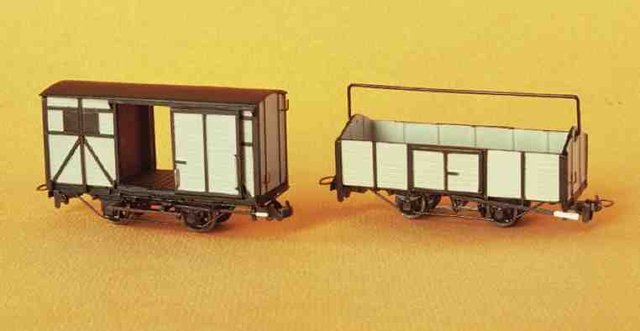

Phots du matériel type TAM (gabarit "tramway"):

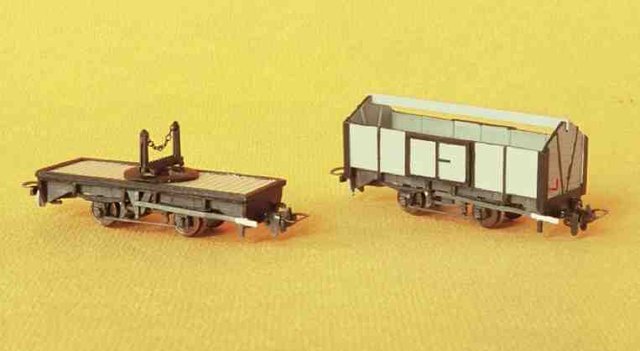

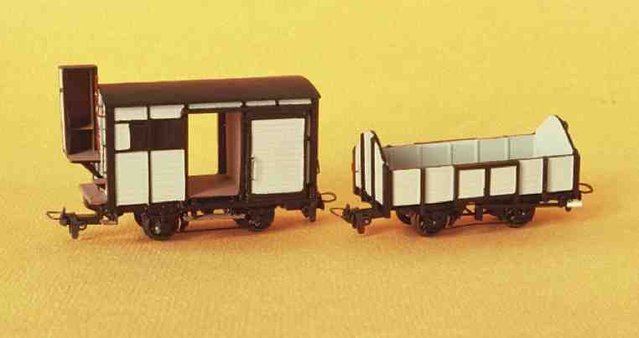

Photos du matériel CP / SF :

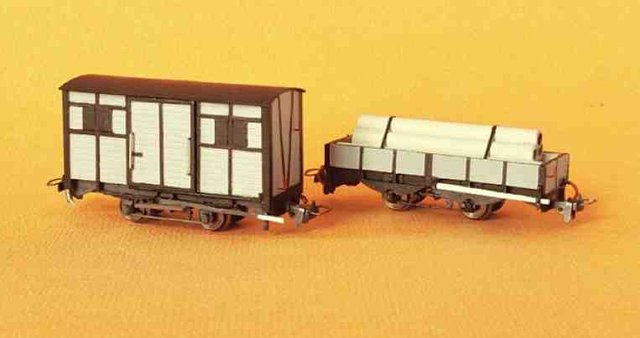

Port de Nice :

Avatar de l’utilisateur
malletslm
archiviste du forum

Messages: 7204
Enregistré le: 10 04 2007 à 22:37

Re: matériel roulant des CP et TAM par Abran... et les autres ?

Messagepar Beyer-Garrat » 23 08 2009 à 13:23

Autres réalisations d'Abran ICI #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24308
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: matériel roulant des CP et TAM par Abran... et les autres ?

Messagepar Abran » 23 08 2009 à 20:01

Hi, JP, comment vas-tu ? Pas parti en vacances ? Aprés une "éclipse" due a la disparition successive de papa et de mon meilleur et plus ancien ami sans omettre un séjour de 5 mois à l'étranger chez le fiston , je me remet en selle petit à petit. En ce moment je peaufine avant d'attaquer de plus gros travaux. Il me manque toujours cette satanée perche et surtout le moyen de reproduire les marquages spécifiques sur le matos roulant ... #B6
Abran
Toute action n'a de facile que l'espoir qu'elle le soit.
Avatar de l’utilisateur
Abran

Messages: 4370
Enregistré le: 27 04 2006 à 09:19
Localisation: Marseille

Re: matériel roulant des CP et TAM par Abran... et les autres ?

Messagepar Abran » 23 08 2009 à 20:11

Et pour aller derrière la motrice des VFD, il y a déjà Ceci .... Vantaux et volets d'aérateurs fonctionnels, me suis défoncé !


Z'avez reconnu le fourgon mixte du tramway Grenoble-Chapareillan avec le Gros Porteur a 3 essieux des VFD .... Le tracteur Brissonneau de Storm irait bien devant .... :boss:
Abran
Toute action n'a de facile que l'espoir qu'elle le soit.
Avatar de l’utilisateur
Abran

Messages: 4370
Enregistré le: 27 04 2006 à 09:19
Localisation: Marseille

Re: matériel roulant des CP et TAM par Abran... et les autres ?

Messagepar Beyer-Garrat » 23 08 2009 à 22:42

Abran a écrit:Hi, JP, comment vas-tu ? Pas parti en vacances ? Aprés une "éclipse" due a la disparition successive de papa et de mon meilleur et plus ancien ami sans omettre un séjour de 5 mois à l'étranger chez le fiston , je me remet en selle petit à petit. En ce moment je peaufine avant d'attaquer de plus gros travaux. Il me manque toujours cette satanée perche et surtout le moyen de reproduire les marquages spécifiques sur le matos roulant ... #B6


Nan pas de vacances pour le moment (raison pro) content de te revoir après ces épisodes difficiles #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24308
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: matériel roulant des CP et TAM par Abran... et les autres ?

Messagepar Abran » 24 08 2009 à 22:58

Content de revenir aussi, j'ai trop fréquenté les cimetières ces temps-ci ....! :maitre:
Abran
Toute action n'a de facile que l'espoir qu'elle le soit.
Avatar de l’utilisateur
Abran

Messages: 4370
Enregistré le: 27 04 2006 à 09:19
Localisation: Marseille

Re: matériel roulant des CP et TAM (et autres ?) par Abran...

Messagepar pelican » 25 08 2009 à 08:46

content de te relire aussi ! #B6
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50484
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: matériel roulant des CP et TAM (et autres ?) par Abran...

Messagepar Abran » 25 08 2009 à 18:08

Merci, Pelican ... Il me tarde d'être a Villebon maintenant ...! #B5
Abran
Toute action n'a de facile que l'espoir qu'elle le soit.
Avatar de l’utilisateur
Abran

Messages: 4370
Enregistré le: 27 04 2006 à 09:19
Localisation: Marseille

Re: matériel roulant des CP et TAM (et autres ?) par Abran...

Messagepar YVES » 27 08 2009 à 17:32

Bravo Abran, joli matériel, très original. J'aime beaucoup le fourgon, la citerne. La réalisation est en carte plastique, je pense ?
:D :D :D
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: matériel roulant des CP et TAM (et autres ?) par Abran...

Messagepar Abran » 29 08 2009 à 19:19

Oui, tout est en carte plastique, avec essieux Tillig, attelages Bemo, de bons plans, beaucoup de temps et de patience.
Je m'accorde 1mm d'erreur dans les plus grandes dimansions, 1/2mm sur les autres ... Au-delà on casse, on récupère ce qui peut l'être, et on recommence.
Une mise en garde toutefois.
Modélistes constructeurs mes frères, je vous en conjure, n'entamez aucun chantier avant d'avoir sous la main un plan complet, coté, et détaillé avec plusieurs bons clichés ou illustrations. Si possible recoupez les informations de différentes sources. Il n'y a rien de plus rageant que de s'appercevoir que votre oeuvre est archi fausse et ne vaut pas un clou parce que l'imprimeur a réduit le diagramme réputé au 1/87me afin de le faire entrer dans la page de livre ou de la revue.... De même, négligez les "longueurs hors tout, largeur totale, voire hauteur au dessus du rail" qui ne viendront qu'a des fins de vérifications. Recherchez plutot des "longueur de caisse, longueur de caisse, longueur du châssis, hauteur de la caisse" qui vous seront autrement utiles.
C'est ainsi que j'ai du détruire une voiture Sud France ... L'imprimeur avait tassé le diagramme. J'ai aussi du reprendre de A à Z un wagon TAM car les cotes figurant sur le Numéro 46 du MTVS divergeaient de celles données par l'ouvrage "Le Tramway des Vallées" paru longtemps aprés. :C1
Le Must : des diagrammes cotés au 1/87me comme on en trouve dans l'ouvrage traitant du SGLM ou des VFD.
Abran
Toute action n'a de facile que l'espoir qu'elle le soit.
Avatar de l’utilisateur
Abran

Messages: 4370
Enregistré le: 27 04 2006 à 09:19
Localisation: Marseille

Re: matériel roulant des CP et TAM (et autres ?) par Abran...

Messagepar YVES » 29 08 2009 à 19:45

Question sur le détaillage.
- Comment réalises-tu tes conduites de frein ? (ça manque sur mes voitures Anjou...).
- Les portes et les volets fonctionnels : comment réalises-tu tes glissières, qui sont toutes fines ?...
#B6 E2 #B6
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: matériel roulant des CP et TAM (et autres ?) par Abran...

Messagepar Storm » 30 08 2009 à 00:22

Bon, je jette ma citerne, j'ai tout fait à l'oeil :C3

Yves, pour tes voitures "Anjou", Cyril doit sortir des cablots de frein en résine souple. Très bon produit en 2 formes différentes #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23908
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: matériel roulant des CP et TAM (et autres ?) par Abran...

Messagepar Abran » 30 08 2009 à 13:09

En attendant les Productions de Cyril, les conduites de frein sont soit de Bemo (ca date du temps où Bemo proposait des pièces détachées, mais en insistant auprés de son revendeur ...), Les grosses conduites du frein a vide ou du chauffage vapeur sont en métal blance et proviennent de chez Parkside,
Pour les portes et les volets fonctionnels, des profilés dits "Channel" de chez Evergreen, il faut simplement légèrement affiner le haut et la bas des vantaux et poser des taquets d'arrêt. C'est simplement un coup de main a prendre.

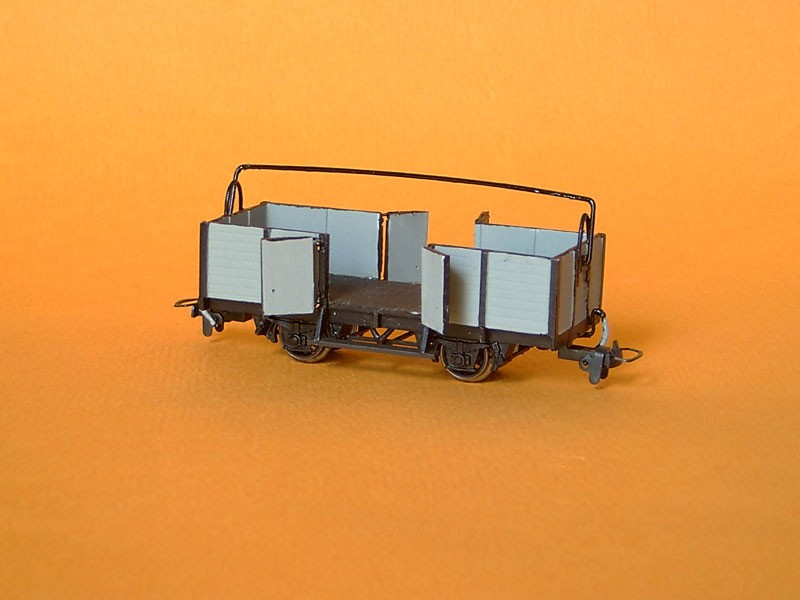

Dans la même optique tu paux faire un tombereau avec portes ouvrantes .... Tel ce tombereau Vivarois.
Abran
Toute action n'a de facile que l'espoir qu'elle le soit.
Avatar de l’utilisateur
Abran

Messages: 4370
Enregistré le: 27 04 2006 à 09:19
Localisation: Marseille

Re: matériel roulant des CP et TAM (et autres ?) par Abran...

Messagepar Abran » 30 08 2009 à 13:12

Storm, je t'interdit de jeter ta citerne ! les réseaux étaient remplis d'engins de service "hors norme" bidouillés avec des moyens de fortune ... Ton engin ira fort bien.
Tu le montes sur quel bogies ???? :boss:
Abran
Toute action n'a de facile que l'espoir qu'elle le soit.
Avatar de l’utilisateur
Abran

Messages: 4370
Enregistré le: 27 04 2006 à 09:19
Localisation: Marseille

Re: matériel roulant des CP et TAM (et autres ?) par Abran...

Messagepar Storm » 30 08 2009 à 13:15

Les Bemo, ce sont ceux qui se rapprochent le plus des bogies CFD :maitre:


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23908
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)
